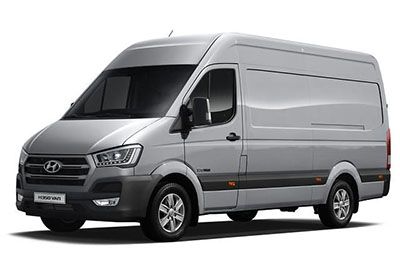

Hyundai H350 (Solati) hafif ticari minibüsü 2015’ten günümüze kadar mevcuttur. Bu yazımızda
Sigorta düzeni Hyundai H350 / Solati 2015-2019…
2015 ve 2016 kullanım kılavuzundaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.

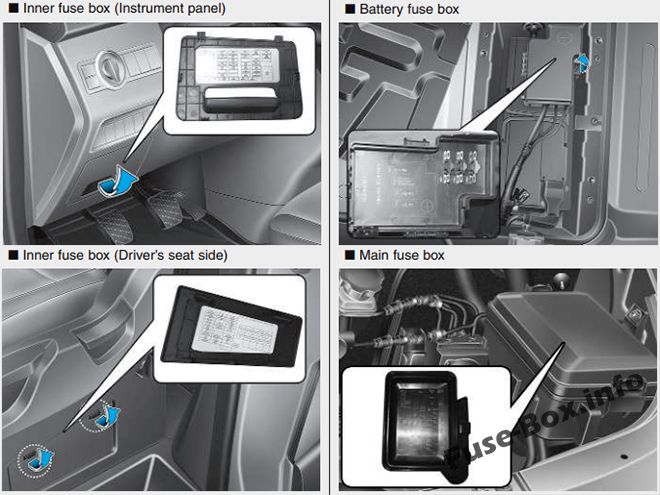

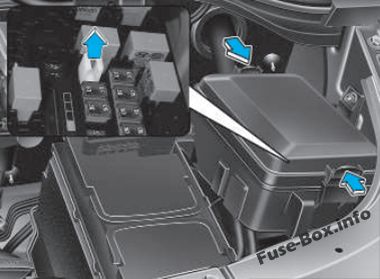

Sigorta kutusu konumu
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.

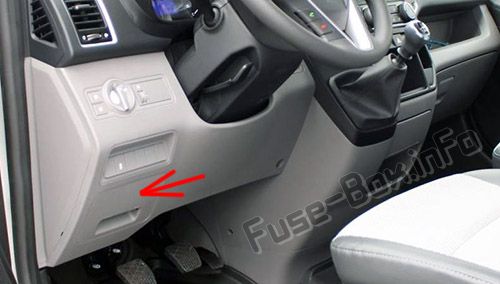

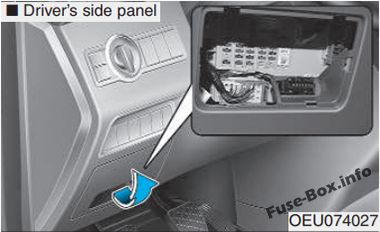

Gösterge panelinde sigorta ataması
| Olumsuzluk. | amper | Soyadı | Korumalı devre |
|---|---|---|---|
| 1 | 15A | SİLECEK VE YIKAMA | Ön silecek motoru, yıkama motoru |
| 2 | 7.5A | 2A / CON | M / HI SIG FANI |
| 3 | 7.5A | 1 ACİL ÇAĞRI | Acil arama (ACC) |
| 4 | 25A | P / WDW SOL | Motor P / WDW Sol |
| 5 | 20A | DDM | Sürücü kapısı modülü (B + MIRR) |
| 6 | 25A | P/WDW Sağ | Motor P / WDW Sağ |
| 7 | 15A | P / ÇIKIŞ (FR_LH) | Güç soketi (ön sol) |
| 8 | 7.5A | 1 CM | CM (B+) |
| 9 | 15A | MULTİMEDYA | AUDIO E300/E800(B+), AVN(B+), Modül LDC(B+) |
| 10 | 20A | lise | Yardım kapısı modülü (B + MIRR) |
| 11 | 7.5A | BAŞLAMAK | BAŞLAT |
| 12 | 10 A | HAFIZA | Küme (B +), A / C k10trol modülü (B +), sürücü kapısı modülü (B + ECU), yardımcı kapı modülü (B + ECU), DTG (B +), OBDII (B +) |
| 13 | 7.5A | FREIN SW | Fren anahtarı, fren lambası |
| 14 | 10 A | MODÜL E-3 | Küme, sürücü kapısı modülü, yardımcı kapı modülü, klima k10trol modülü, sol / sağ koltuk HTD anahtarı, VDC durdurma anahtarı, AVN, sol / sağ koltuk HTD modülü, DTG, LDWS modülü, RPAS sensörü, sapma oranı sensörü, yakıt suyu Sensörü |
| 15 | 10 A | MOYEN DR KİLİT | Merkezi kapı kilidi aktüatörü |
| 16 | 10 A | HAYON DR KİLİT | Bagaj Kapağı Kapı Kilidi Aktüatörü |
| 17 | 10 A | MODÜL E-4 | AUDIO E300/E800(ACC), AVN(ACC), Modül LDC(ACC), CM(ACC) |
| 18 | 20A | ENG KUTUSU (IG1) | UH KUTUSU (ABS3 7.5A, SNSR5 7.5A, ÖNLEYİCİ 7.5A, ACİL DURUM LAMBASI 7.5A) |
| 19 | 10 A | DCU | KOLTUK KUTUSU (DCU SNSR ‘S’ rölesi) |
| 20 | 7.5A | 2 CM | cm (IG1) |
| 21 | 7.5A | MODÜL 1 | Yağmur sensörü |
| 22 | 10 A | İÇ LAMBA | KOLTUK KUTUSU (ERİŞİM ODASI LAMBASI ‘S’ Rölesi), Anahtar Uyarı Anahtarı, Koşu Lambası (MID / ASS), OH_CONSOLE Işığı, Okuma Işığı, Yolcu Okuma Işığı, Kargo_Lambası (Orta / TGAT) |
| 23 | 10 A | MODÜL-2 | HLLD sol / sağ aktüatör, ön ısıtma röle modülü (IGI), fren anahtarı, FPAS sensörü, C / PAD anahtarı, BEZEL anahtarı, LDC modülü (IGI) |
| 24 | 7.5A | MODÜL-5 | l_S_MIRR (IG2), CM (IG2), Yolcu ısıtıcısı modülü (IG2), Sol / Sağ koltuk HTD modülü (IG2), Röle F / FILTER ‘S’ |
| 25 | 10 A | 2 IMMO | İmmobilizer modülü (B +), uyarı anahtarı |
| 26 | 7.5A | 1 IMMO | Modül d’mobilizasy10 (IGl) |
| 27 | 20A | KOLTUK KUTUSU (IG2) | KOLTUK KUTUSU (ELEKTRİK FAN2 10A, A / CON RR (IG2) 10A, IG2 10A (YARDIMCI BESLEME (IG2) Röle ‘S’)) |
| 28 | 7.5A | 1A / CON | Klima k10trol modülü (IG2) |
| 29 | 15A | BİR ÇANTA | A / BAG k10trol modülü (IGI) |
| 30 | 7.5 | 2 ACİL ÇAĞRI | Acil arama (IG1) |

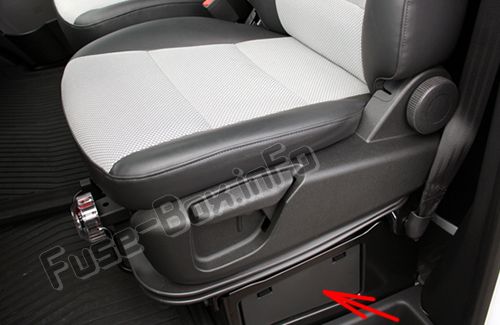

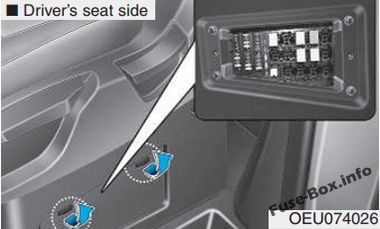

Sürücü koltuğunda sigorta ataması
| Olumsuzluk. | amper | Soyadı | Korumalı devre |
|---|---|---|---|
| 1 | 30A | GEÇTİ A/CON BLOW SOL | Sol A / CON yolcu fan motoru |
| 2 | 20A | E/GÜÇ ADIMI | Elektrikli adım modülü (B +) |
| 3 | 30A | GEÇİCİ A/CON ÜFLEME SAĞ | Yolcu A / CON Sağ Fan Motoru |
| 4 | 7.5A | 1 ELEKTRİKLİ FAN | Fan k10trol modülü (B +) |
| 5 | 10 A | YATAK ODASI LAMBA GEÇİŞİ | Yatak odası lambası (ön / orta / arka) |
| 6 | 15A | GÜÇ KAYNAĞI (IG2) | AUX KUTUSU (AUX IG2) |
| 7 | 30A | 1 RÖMORK | Römork modülü (B +) |
| 8 | 25A | KOLTUK ISITICISI | Koltuk HTD Modülü Sol / Sağ (Sıcak B +) |
| 9 | 10 A | AUX GÜÇ KAYNAĞI (MOTOR ÇALIŞIR) | AUX KUTUSU (MOTOR ÇALIŞIR) |
| 10 | 15A | 2 RÖMORK | Römork modülü (B +) |
| 11 | 20A | ÖN ISITMA 1 | Ön ısıtma modülü |
| 12 | 25A | GÜÇ KAYNAĞI (B +) | AUX KUTUSU (AUX B +) |
| 13 | 15A | 3 RÖMORK | Römork modülü (B +) |
| 14 | 30A | GEÇİŞ A/CON C/FAN LH | Sol A / CON yolcu fan motoru |
| 15 | 10 A | AKÜ SENSÖRÜ | Pil sensörü |
| 16 | 30A | KARBURANT HTR | HTR yakıt filtresi |
| 17 | 7.5A | GEÇİŞ HTR/BLOW SIG FR | Yolcu Kaloriferi K10trol Modülü (Ön SIG Fan Motoru) |
| 18 | 15A | KAPTAN DCU | PM sensörü, NOX sensörü (ön / arka), dozlama k10trol modülü (INPUT IG1) |
| 19 | 20A | 1 DCU | Dozlama k10trol modülü (B +) |
| 20 | 7.5A | GEÇİŞ HTR/BLOW SIG RR | Yolcu ısıtıcısı k10trol modülü (arka SIG fan motoru) |
| 21 | 10 A | 2 ELEKTRİKLİ FAN | Fan k10trol modülü (IG2) |
| 22 | 7.5A | GEÇTİ A/CON BLOW SIG SOL | Arka Klima K10trol Modülü (Sol SIG Fan Motoru) |
| 23 | 7.5A | GEÇTİ A/CON BLOW SIG SAĞ | Arka klima k10trol modülü (sağda SIG fan motoru) |
| 24 | 10 A | A / CON RR (IG2) | Arka A / C k10trol modülü |
| 25 | 20A | 2 DCU | Dozlama k10trol modülü (B +) |
| 26 | 20A | 3 DCU | Dozlama k10trol modülü (B +) |
| 27 | 10 A | IG2 | Elektrikli tahrik modülü, SEAT BOX (AUX POWER rölesi (IG2) * S) |
| 28 | 30A | GEÇİŞ A/CON C/FAN RH | Yolcu A / CON Sağ Fan Motoru |
| 29 | 25A | GEÇİŞ HTR FRT | Ön Yolcu Kaloriferi Fan Motoru |
| 30 | 25A | GEÇİŞ HTR RR | Arka Yolcu Kaloriferi Fan Motoru |

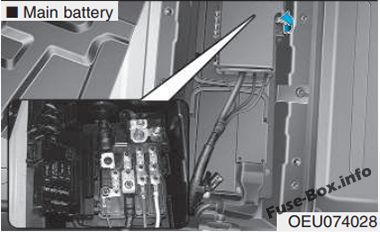

Akü sigorta panelinde sigorta ataması
| Olumsuzluk. | amper | Soyadı | Korumalı devre |
|---|---|---|---|
| 1 | 40A | DCU.ANA | Dozlama k10trol modülü (B +) |
| 2 | 150A | PASS.HTR (BUS) PASS, A / CON (BUS) AUX, BATT (TRK / VAN) | 1. OTOBÜS : KOLTUK KUTUSU (GEÇİ HTR SAĞ 25A. GEÇİŞ HTR/BLOW SIG FR 7.5A, GEÇİŞ HTR RR 25A. GEÇİŞ HTR/BLOW SIG RR 7.5A. GEÇİŞ A/CON C/FAN SOL 30A. GEÇİŞ A/CON C /FAN SAĞ 30A, GEÇİCİ A/CON ÜFLEME SOL 30A, GEÇİCİ A/CON ÜFLEME SIG SAĞ 7.5A.GEÇİCİ A/CON ÜFLEME SAĞ 30A, GEÇİCİ A/CON ÜFLEME SIG SAĞ 7.5A) 2. VAN/CAMION : AUX Akü |
| 3 | 70 1 | 2 SEAT_F/KUTU | KOLTUK KUTUSU (B + 2 / B + 3), PM sensörü. NOX sensörü (ön / arka), dozlama k10trol modülü (INPUT IG1) |
| 4 | 70 1 | 1 SEAT_F/KUTU | KOLTUK KUTUSU (B + 1 / B + 4) |

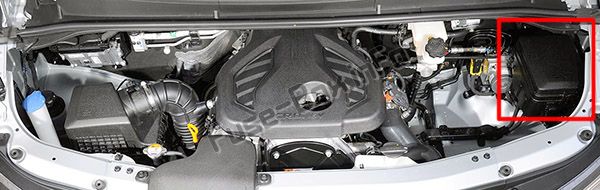

Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | amper | Soyadı | Korumalı devre |
|---|---|---|---|
| 1 | 10 A | 2A / CON | Klima PASS kompresörü |
| 2 | 15A | 4 ekus | Motor k10trol modülü (kalıcı akü (+)) |
| 3 | 10 A | 1A / CON | A/C KOMPRESÖR KABİNET |
| 4 | 10 A | 1 SENSÖR | VGT elektrikli aktüatör, EGR soğutma baypası, UH_BOX (yakıt pompası rölesi ‘S’) |
| 5 | 10 A | KIYAMAMAK | |
| 6 | 20A | 1 eku | Motor k10trol modülü (Akü (+)) |
| 7 | 10 A | 2 SENSÖR | UH_BOX (Röle A / CON1 ‘S’, Röle A / CON2 ‘S’, Röle FAN KONDENSER LH.RH1 / 2 ‘S’) |
| 8 | 20A | 2 ekus | Motor k10trol modülü (Akü (+)) |
| 9 | 10 A | 3 SENSÖR | Lambda s10dası |
| 10 | 7.5A | GERİ VİTES LAMBASI | Kombi lamba arka sol / sağ (geri), iç ayna (geri), römork modülü (yedek), araç dinamik k10trol modülü (geri vites anahtarı), geri korna |
| 11 | 7.5A | 3 ABS | Kilitlenmeyi Önleyici Fren Modülü (IG1), Araç Dinamik K10trol Modülü (IG1), Direksiy10 Açısı Sensörü (IG1) |
| 12 | 7.5A | 5 SENSÖR | Hava akış sensörü, motor k10trol modülü (TERMİNAL15 (IG1 GİRİŞ)) |
| 13 | 7.5A | İNHİBİTÖR | UH_BOX (‘S’ engelleme rölesini başlat) |
| 14 | 60A | 3B+ | Akıllı Buat (B + 3) |
| 15 | 60A | VDC | Araç dinamik k10trol modülü (B + pompa motoru) |
| 16 | 40A | 2 ABS | Kilitlenme önleyici fren modülü (solenoid valf B +), araç dinamik k10trol modülü (solenoid valf B +) |
| 17 | 40A | 1 Para | Kilitlenme önleyici fren modülü (pompa motoru B +) |
| 18 | 60A | 2 B+ | Akıllı Buat (B + 2) |
| 19 | 80A | PARILTI | Kızdırma Bujisi Röle Modülü (Plus Direct) |
| 20 | 50A | 4 B+ | Akıllı Buat (B + 4) |
| 21 | 50A | lise | Motor yönetim sistemi bloğu (B +) |
| 22 | 15A | korna | korna |
| 23 | 10 A | kuyruk mili | PTO manyetik valf |
| 24 | 20A | F / POMPA | Yakıt pompası göndericisi (yakıt pompası motoru (+)) |
| 25 | 15A | B / A KORNA | Hırsızlığa karşı alarm kornası |
| 26 | 25A | C/ÇAKMAK P/OUTLET RR | Çakmak, bagaj odası prizi |
| 27 | 25A | P/SORTI TO & RH | Güç çıkışı (orta, ön sağ) |
| 28 | 20A | BUZ giderme | BUZ giderme |
| 29 | 40A | KONDENSER FANI | Sol / Sağ A / C K10denser Fan Motoru |
| 30 | 30A | ÖN CAM SİLECEĞİ | Ön silecek motoru |
| 31 | 50A | 4 PTC ISITMA | PTC EXTN ısıtıcı (PTC4 +) |
| 32 | 50A | 3 PTC ISITMA | PTC EXTN ısıtıcı (PTC3 +) |
| 33 | 50A | 2 PTC ISITMA | PTC EXTN ısıtıcı (PTC2 +) |
| 34 | 50A | 1 PTC ISITMA | PTC EXTN ısıtıcı (PTC1 +) |
| 35 | 40A | IG2 | IGN_Switch (B2), marş solenoidi |
| 36 | 50A | IG1 | IGN_Anahtarı (B1) |
| 37 | 50A | 1 B+ | Akıllı Buat (B + 1) |
| 38 | 50A | FAN | Fan motoru |
| 39 | 150A / 200A | HER ŞEY | ALTERNATÖR |
