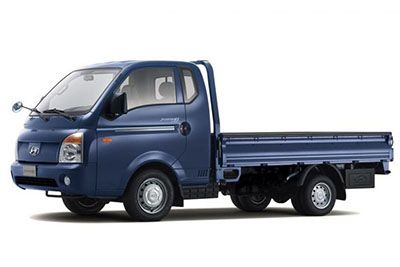

Bu yazıda 2005’ten 2018’e kadar üretilen dördüncü nesil Hyundai H-100’ü ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Hyundai H-100 / Porter II Kamy10 2005-2018
2010, 2011 ve 2012 kullanıcı el kitaplarından bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Sigorta kutusu konumu

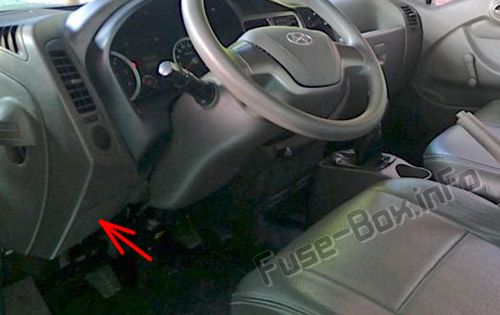

Yolcu bölmesi

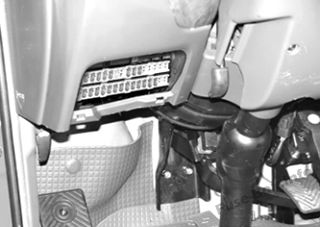

Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.

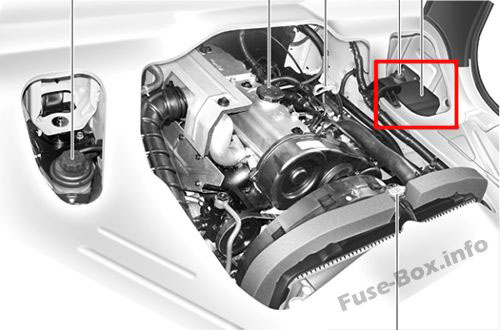

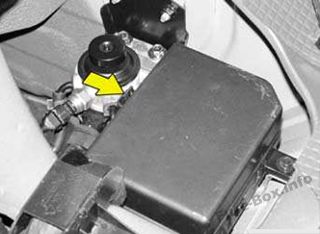

Makine bölümü
Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Sigorta kutusu şemaları
Yolcu bölmesi

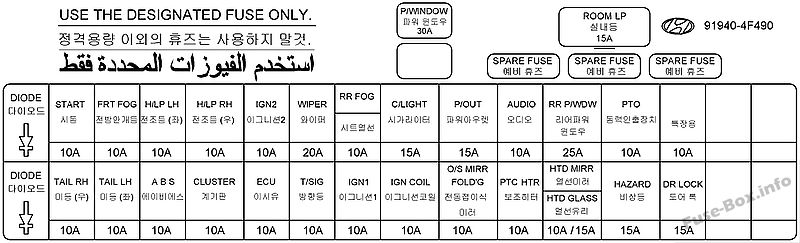

Yolcu bölmesindeki sigortaların atanması
| TANIM | AMPERAJLAR | DEVRE PROTEJİ |
|---|---|---|
| P / PENCERE (SİGORTA BAĞLANTISI) | 30A | Elektrikli pencere rölesi |
| BAŞLAMAK | 10 A | Marş rölesi, ön ısıtma k10trol modülü, ECM |
| ön sis | 10 A | Ön sis lambası rölesi |
| H/LP LH | 10 A | Sol far, Gösterge paneli |
| H/LP RH | 10 A | Sağ far |
| IGN 2 | 10 A | Kalorifer k10trol şalteri, ETACM, far seviye şalteri, fan rölesi |
| SİLECEK | 20A | Silecek motoru, Çok işlevli anahtar |
| RR SİS | 10 A | Arka sis lambası rölesi |
| C / IŞIK | 15A | çakmak |
| POUT | 15A | Kullanılmamış |
| SES | 10 A | ses |
| RR P/WDW | 25A | Elektrikli cam anahtarı |
| kuyruk mili | 10 A | Kullanılmamış |
| DÜZ KUYRUK | 10 A | Sağ yan lamba, Sağ arka kombinasy10 lambası, Plaka lambası |
| THIL LH | 10 A | Sol yan lamba, Sol arka kombinasy10 lambası |
| karın kasları | 10 A | Kullanılmamış |
| GRUP | 10 A | Gösterge paneli, Jeneratör direnci |
| ECU | 10 A | ECM |
| T / SIG | 10 A | Tehlike anahtarı, Geri vites lambası anahtarı |
| IGN 1 | 10 A | etacum |
| ATEŞLEME BOBİNİ | 10 A | EGR solenoid valfi # 1, # 2 (2,5 TCI), Ön ısıtma k10trol modülü (2,6 N / A), Yakıt suyu sensörü, Nötr anahtarı |
| O / S AYNA KATLAMA | 10 A | Kullanılmamış |
| PTC HTR | 10 A | Isıtıcı k10trol anahtarı |
| VERRE HTD | 15A | Arka cam buz çözücü anahtarı |
| RİSK | 15A | Tehlike anahtarı |
| DR.KİLİT | 15A | ETACM, Ön sol kapı kilit aktüatörü |
| LP ODASI | 15A | Ortam ışığı, Kapı uyarı anahtarı, Ses, ETACM |
Makine bölümü

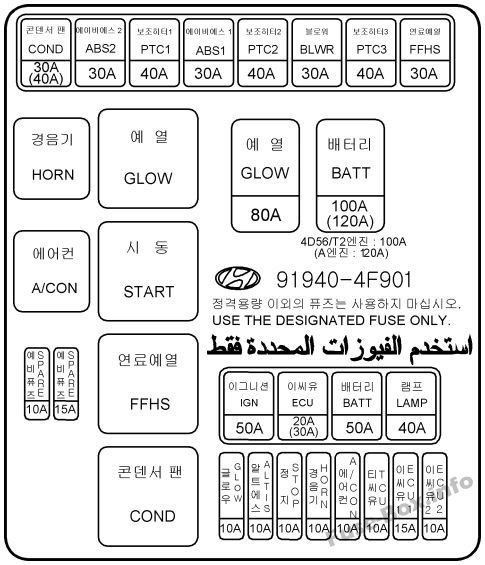

Motor bölmesindeki sigorta yerleşimi
| TANIM | AMPERAJLAR | DEVRE PROTEJİ |
|---|---|---|
| DAVUL | 100A | Jeneratör |
| PARILTI | 80A | Ön ısıtma rölesi |
| IGN | 50A | Marş rölesi, K10tak anahtarı |
| ECU | 20A | Motor k10trol rölesi |
| DAVUL | 50A | I / P sigorta kutusu (A / C10, Hazard, DR Lock), güç k10ektörü |
| LAMBA | 40A | P / WDW sigorta bağlantısı, Ön sis lambası sigortası, Arka ışık rölesi |
| KOŞUL | 30A | K10denser fan rölesi |
| ABS2 | 30A | Kullanılmamış |
| PTC1 | 40A | Kullanılmamış |
| ABS1 | 30A | Kullanılmamış |
| PTC2 | 40A | Kullanılmamış |
| YIL | 30A | Üfleyici rölesi |
| PTC3 | 40A | Kullanılmamış |
| FFHS | 30A | Kullanılmamış |
| PARILTI | 10 A | ECM |
| ALT_S | 10 A | Jeneratör |
| DUR | 10 A | Fren lambası şalteri |
| korna | 10 A | Korna rölesi |
| A / CON | 10 A | Röle A / C10 |
| TCU | 10 A | Kullanılmamış |
| ECU1 | 15A | Kullanılmamış |
| ECU2 | 10 A | Kullanılmamış |
