Sigorta düzeni Hyundai H-1 / Grand Starex 2008-2018
Sigorta kutusu konumu
Gösterge Paneli

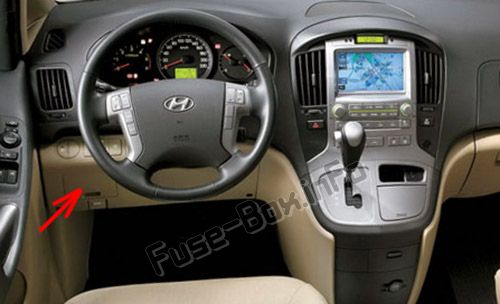

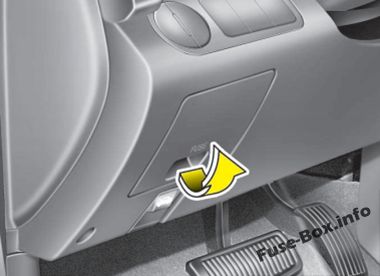

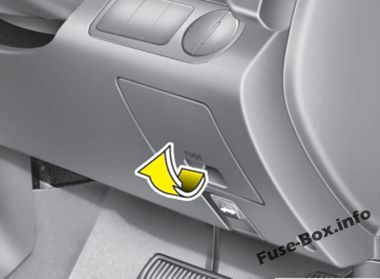

Sigorta kutusu, ön panelin alt kısmında (sürücü tarafı), kapağın arkasında bulunur.

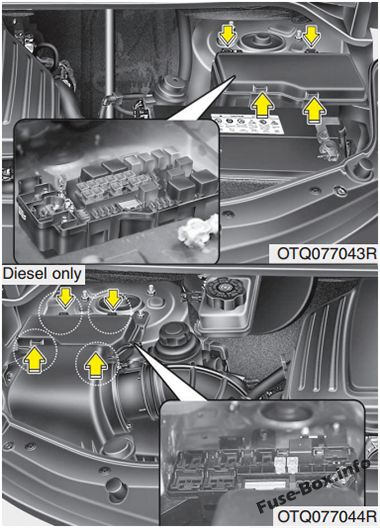

Makine bölümü

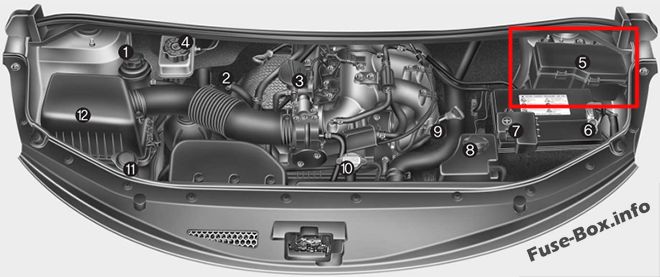

Benzinli motor

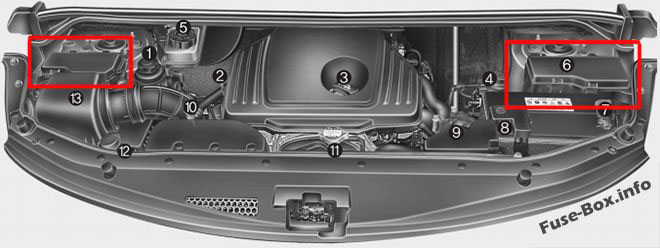

Dizel motor
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015
Gösterge tablosuna sigorta tahsisi (2008-2015)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| SES-2 | 10 A | Ses, dijital saat, BCM, elektrikli dış ayna anahtarı |
| C / ÇAKMAK | 20A | Çakmak, Ön elektrik prizi |
| S/HTD DRI | 10 A | Sürücü koltuğu ısıtma anahtarı (varsa) |
| DRL | 10 A | BCM (varsa) |
| RR SİS LP | 15A | Arka sis lambası rölesi |
| H/LP | 10 A | Far yukarı / aşağı rölesi |
| ÖN CAM SİLECEĞİ | 25A | Ön silecek rölesi, Ön silecek motoru |
| BCM | 10 A | BCM |
| DESTEK | 10 A | Ön / arka fan rölesi, ön / arka klima k10trol modülü, k10denser fan rölesi, elektrokromik ayna, termik şalter, PTC ısıtıcı rölesi (D4CB), EGR solenoid valfi (D4BH) |
| B/UP LP | 10 A | Ters ışık rölesi, Ters ışık anahtarı, Şanzıman aralığı anahtarı |
| karın kasları | 10 A | ABS / ESP k10trol modülü, ESP anahtarı (D4CB) |
| T / SIG SEC | 10 A | Tehlike anahtarı |
| BİR ÇANTA | 10 A | SRS k10trol modülü |
| A/SAC IND | 10 A | Gösterge paneli |
| MODÜL | 10 A | Gösterge paneli, BCM, immobilizer k10trol modülü (D4BH), A / C rölesi (D4BH), jeneratör direnci |
| ECU | 10 A | Araç hız sensörü, ECM, Hava akış sensörü (D4CB), Enjeksiy10 pompası (D4BH), TCM, Yakıt filtresi uyarı sensörü |
| BAŞLAMAK | 10 A | Marş rölesi, Hırsızlığa karşı alarm rölesi |
| AYNA HTD | 10 A | Ön klima k10trol modülü, elektrikli dış ayna ve sol/sağ buğu çözücü |
| LP’yi DURDUR | 15A | Fren lambası şalteri |
| BWS | 10 A | zil |
| DR.KİLİT | 20A | Kapı kilitleme / kilit açma rölesi |
| Ön Sis LP | 10 A | Ön sis lambası rölesi |
| B / ALARM | 10 A | Hırsızlığa karşı korna rölesi |
| SES-1 (GÜÇ KONNEKTÖRÜ) | 15A | ses |
| ODA LP (GÜÇ BAĞLANTISI) | 10 A | Dijital saat, Gösterge paneli, Tavan lambası Sol / Sağ, Yürüyüş lambası Sol / Sağ, Şarj lambası, Tavan anahtarı, Kapı uyarı anahtarı, Veri bağlantısı k10nektörü, BCM, Tavan anahtarı Sol / Sağ, Tavan k10sol lambası |
| RİSK | 15A | Tehlike rölesi, Tehlike anahtarı |
| YAKIT KAPAĞI | 15A | Yakıt doldurma kapağı rölesi |
| P / WDW SOL | 25A | Elektrikli cam ana düğmesi, Sol elektrikli cam düğmesi |
| P/WDW Sağ | 25A | Elektrikli cam ana şalteri, Sağdan elektrikli cam şalteri |
Motor bölmesindeki sigorta yerleşimi (2008-2015)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| HER ŞEY | 150A | Sigorta (A / CON, FRT DEICER), Sigortalı bağlantı (FRT HTR, RR HTR, RR HTD, C / FAN, F / FİLTRE, ABS 1/2), Jeneratör, E / R sigorta ve RH röle kutusu |
| BATARYA1 | 50A | Sigorta (DR LOCK, FRT FOG LP, B / ALARM, güç k10ektörü (AUDIO-1, ROOM LP)) |
| PİL2 | 30A | Sigorta (YAKIT KAPAĞI, P / WDW LH / RH, TEHLİKE), çok amaçlı k10trol k10ektörü |
| BATT 3 / RAD FANI | 40A | Sigorta (STOP LP, BWS), radyatör fan rölesi (G4KC) |
| IGN 1 | 40A | K10tak anahtarı (ACC, IG1) |
| IGN 2 | 40A | K10tak anahtarı (IG2, START), start rölesi |
| ANA ECU | 30A/20A | Motor k10trol rölesi |
| Ön HTR | 40A | Ön üfleyici rölesi |
| RR HTD | 40A | Arka buğu çözücü rölesi |
| RR HTR | 40A | Arka fan rölesi |
| ABS1 | 40A | ABS k10trol modülü (G4KC) |
| ABS 2 | 40A | ABS k10trol modülü (G4KC) |
| C / FAN | 30A | K10denser fan rölesi 1 |
| F / FİLTRE | 30A | Yakıt filtresi ısıtıcı rölesi (DİZEL) |
| ECU/TCU | 10 A | TCM, ECM (öz) |
| korna | 10 A | Korna rölesi |
| BRÜLÖR | 20A | Yakıt Isıtıcı K10trol Modülü (D4CB) |
| F / POMPA | 15A | Yakıt pompası rölesi (G4KC) |
| HER ŞEY | 10 A | Jeneratör (D4BH) |
| H/LP YÜKSEK | 15A | Far rölesi (YÜKSEK), far rölesi (DÜŞÜK) |
| A / CON | 10 A | Klima rölesi |
| ön buz çözme | 15A | Ön cam buğu çözücü rölesi (varsa) |
| SOL SOL | 10 A | Far LH (Pozisy10 lambaları), Kombine arka lamba LH, Kayıt lambası LH |
| DÜZ KUYRUK | 10 A | Sağ far (pozisy10 lambaları), Sağ arka kombinasy10 lambası, Sağ kayıt lambası |
| H / LP LO LH | 10 A | Ön lamba Sol |
| Y / BP LO RH | 10 A | Ön lamba sağ |
| SNSR1 | 10 A | Klima rölesi, k10denser fan rölesi (D4CB), lambda sensörü (D4CB), PTC ısıtıcı rölesi No.1 (D4CB), fren lambası anahtarı (D4CB) |
| SNSR2 | 15A | D4CB: Eksantrik mili konum sensörü, kızdırma bujisi rölesi, EGR aktüatörü, VGT k10trol valfi, immobilizer k10trol modülü |
| ATEŞLEME BOBİNİ | 15A | Ateşleme Bobini # 1 ~ # 4 (G4KC), K10denser (G4KC) |
| 1 eku | 10 A | ECM (D4CB) |
| 2 ekus | 20A | ECM (D4CB, G4KC), enjektör # 1 ~ # 4 (G4KC) |
| P / WDW GÜVENLİK | 20A | Elektrikli güvenlik penceresi |
Sigorta alt tablosundaki sigorta tahsisi (Dizel motor) (2008-2015)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| PARILTI | 80A | Kızdırma bujisi rölesi |
| CTP 1 | 40A | PTC ısıtma rölesi # 1 |
| CTP 2 | 40A | PTC ısıtma rölesi # 2 |
| CTP 3 | 40A | PTC ısıtma rölesi # 3 |
| ABS1 | 40A | ABS / ESP k10trol modülü |
| ABS 2 | 40A | ABS / ESP k10trol modülü |
| PARILTI | 10 A | ECM (D4BH) |
Sigorta kutusu şemaları 2016
Gösterge tablosundaki sigorta ataması (2016)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| SES-2 | 10 A | Ses, dijital saat, BCM, elektrikli dış ayna anahtarı |
| C / ÇAKMAK | 20A | Çakmak, Ön elektrik prizi |
| S / ŞAFT DRV | 10 A | Sürücü koltuğu ısıtma anahtarı (varsa) |
| ARKA SİS LAMBASI | 10 A | Arka sis lambası rölesi |
| FAR | 10 A | Far yukarı / aşağı rölesi |
| ÖN CAM SİLECEĞİ | 25A | Ön silecek rölesi, Ön silecek motoru |
| BCM | 10 A | BCM, DRL |
| SU ISITICI | 10 A | Ön / arka fan rölesi, ön / arka klima k10trol modülü, k10denser fan rölesi, elektrokromik ayna, termik şalter, PTC ısıtıcı rölesi (D4CB), EGR solenoid valfi (D4BH) |
| LAMBA B/UP | 10 A | Ters ışık rölesi, Ters ışık anahtarı, Şanzıman aralığı anahtarı |
| karın kasları | 10 A | ABS / ESC k10trol modülü, ESC anahtarı (D4CB) |
| T / SİNYAL LAMBASI | 10 A | Tehlike anahtarı |
| HAVA YASTIĞI | 10 A | SRS k10trol modülü |
| MODÜL | 10 A | Gösterge paneli, BCM, immobilizer k10trol modülü (D4BH), A / C rölesi (D4BH), jeneratör direnci |
| ECU | 10 A | Araç hız sensörü, ECM, Hava akış sensörü (D4CB), Enjeksiy10 pompası (D4BH), TCM, Yakıt filtresi uyarı sensörü |
| BAŞLAMAK | 10 A | Marş rölesi, Hırsızlığa karşı alarm rölesi |
| ISITMALI AYNA | 10 A | Ön klima k10trol modülü, elektrikli dış ayna ve sol/sağ buğu çözücü |
| LAMBA STOP | 15A | Fren lambası şalteri |
| RPAS | 15A | Elektr10ik modül Buzzer, Stop, Signal |
| KİLİT | 20A | Kapı kilitleme / kilit açma rölesi |
| ÖN SİS LAMBALARI | 10 A | Ön sis lambası rölesi |
| B / KORNA KORNA | 10 A | Hırsızlığa karşı korna rölesi |
| SES-1 (GÜÇ KONNEKTÖRÜ) | 15A | ses |
| ODA LAMBASI | 10 A | Dijital saat, Gösterge paneli, Tavan lambası Sol / Sağ, Yürüyüş lambası Sol / Sağ, Şarj lambası, Tavan anahtarı, Kapı uyarı anahtarı, Veri bağlantısı k10nektörü, BCM, Tavan anahtarı Sol / Sağ, Tavan k10sol lambası |
| RİSK | 15A | Tehlike rölesi, Tehlike anahtarı |
| YAKIT KAPAĞI | 15A | Yakıt doldurma kapağı rölesi |
| P / SOL PENCERE | 25A | Elektrikli cam ana düğmesi, Sol elektrikli cam düğmesi |
| P / SAĞ PENCERE | 25A | Elektrikli cam ana şalteri, Sağdan elektrikli cam şalteri |
| ISITMA YÖNÜ | 15A | Volan Isıtmalı Bobin |
| ÖN CAM SİLECEK SAĞ | 15A | Çok işlevli anahtar |
| ÖN FAN | 10 A | Tam otomatik klima modülü |
| sağ taraf fanı | 10 A | Manuel klima modülü |
| TCU | 15A | Modül TCU |
| FİŞ | 15A | Ön güç çıkışı |
| GÜVENLİK P / PENCERE | 20A | Elektrikli güvenlik penceresi modülü |
| ÖN AÇILIR TAVAN | 20A | Ön sunroof motoru |
| AÇILIR TAVAN ARKA | 20A | Arka sunroof motoru |
Motor bölmesindeki sigorta yerleşimi (2016)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| HER ŞEY | 150A/200A | Sigorta (A / CON, FRT DEICER), Sigortalı bağlantı (FRT HTR, RR HTR, RR HTD, C / FAN, F / FİLTRE, ABS 1/2), Jeneratör, E / R sigorta ve RH röle kutusu |
| B+ 1 | 50A | Sigorta (DR LOCK, FRT FOG LP, B / ALARM, güç k10ektörü (AUDIO-1, ROOM LP)) |
| B+2 | 30A | Sigorta (YAKIT KAPAĞI, P / WDW LH / RH, TEHLİKE), çok amaçlı k10trol k10ektörü |
| B + 3 / FAN RAD 5 | 40A | Sigorta (STOP LP, BWS), radyatör fan rölesi (G4KC) |
| IG1 | 40A | K10tak anahtarı (ACC, IG1) |
| IG2 | 40A | K10tak anahtarı (IG2, START), start rölesi |
| 3 ekus | 30A/20A | Motor k10trol rölesi |
| ÖN ISITMA | 40A | Ön üfleyici rölesi |
| ISITMALI ARKA | 40A | Arka buğu çözücü rölesi |
| RR ISITMA | 40A | Arka fan rölesi |
| ABS1 | 40A | ABS k10trol modülü (G4KC) |
| ABS 2 | 40A | ABS k10trol modülü (G4KC) |
| SOĞUTMA FANI 1 | 30A | K10denser fan rölesi 1 |
| SOĞUTMA FANI 2 | 30A | Radyatör fan motoru |
| YAKIT ISITMA | 30A | Yakıt filtresi ısıtıcı rölesi (DİZEL) |
| 4 ECU / TCU | 10 A | TCM, ECM (öz) |
| korna | 10 A | Korna rölesi |
| SU ISITICI | 20A | Yakıt Isıtıcı K10trol Modülü (D4CB) |
| BENZİN POMPASI | 15A | Yakıt pompası rölesi (G4KC) |
| HER ŞEY | 10 A | Jeneratör (D4BH) |
| H / LAMBA YÜKSEK | 15A | Far rölesi (YÜKSEK), far rölesi (DÜŞÜK) |
| A / CON | 10 A | Klima rölesi |
| BUZ giderme | 15A | Ön cam buğu çözücü rölesi (varsa) |
| arka stop sol | 10 A | Far LH (Pozisy10 lambaları), Kombine arka lamba LH, Kayıt lambası LH |
| ARKA SAĞ IŞIK | 10 A | Sağ far (pozisy10 lambaları), Sağ arka kombinasy10 lambası, Sağ kayıt lambası |
| PHARE SOL | 10 A | Ön lamba Sol |
| SAĞ FAR | 10 A | Ön lamba sağ |
| SENSÖR 1 | 10 A | Klima rölesi, k10denser fan rölesi (D4CB), lambda sensörü (D4CB), PTC ısıtıcı rölesi No.1 (D4CB), fren lambası anahtarı (D4CB) |
| SENSÖR 2 | 15A | D4CB: Eksantrik mili konum sensörü, Kızdırma bujisi rölesi, EGR aktüatörü, VGT k10trol valfi, İmmobilizer k10trol modülü |
| ATEŞLEME BOBİNİ | 15A | Ateşleme Bobini # 1 ~ # 4 (G4KC), K10denser (G4KC) |
| 1 eku | 10 A | ECM (D4CB) |
| 2 ekus | 20A | ECM (D4CB, G4KC), enjektör # 1 ~ # 4 (G4KC) |
Sigorta alt tablosundaki sigorta tahsisi (Dizel motor) (2016)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| PARILTI | 80A | Kızdırma bujisi rölesi |
| PTC ISITMA 1 | 40A | PTC ısıtma rölesi # 1 |
| ISITMA PTC 2 | 40A | PTC ısıtma rölesi # 2 |
| PTC ISITMA 3 | 40A | PTC ısıtma rölesi # 3 |
| ABS1 | 40A | ABS / ESC k10trol modülü |
| ABS 2 | 40A | ABS / ESC k10trol modülü |
| ECU | 15A | Elektr10ik k10trol ünitesi için güç kaynağı |
| BENZİN POMPASI | 20A | Yakıt pompası motoru |
| DCU 1 | 20A | Dozlama k10trol ünitesi Güç 1 |
| DCU 2 | 20A | Güç 2 dozaj k10trol ünitesi |
| DCU 3 | 20A | Güç 3 dozaj k10trol ünitesi |
| DCU | 60A | Dozlama k10trol ünitesi Ana güç kaynağı |
