Hyundai H-1 / Grand Starex 2004-2007 Sigorta Düzenlemesi
Sigorta kutusu konumu

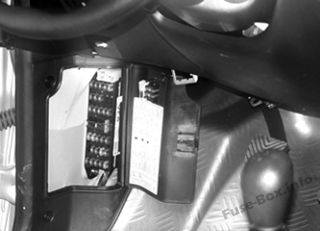

Yolcu bölmesi
Makine bölümü

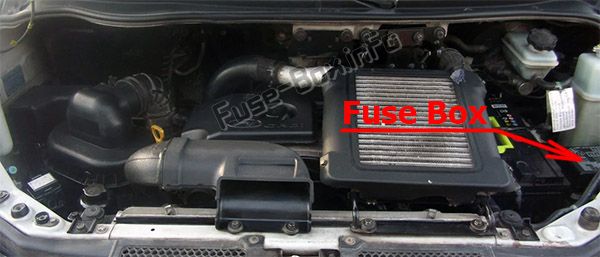

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Sigorta kutusu şemaları
MİNİBÜS/VAN

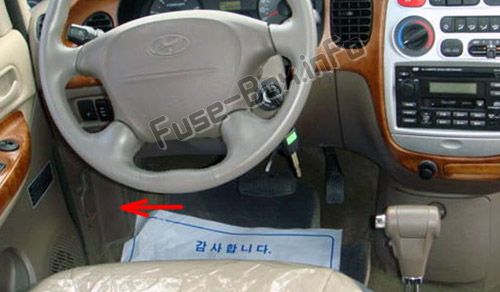

Yolcu bölmesi

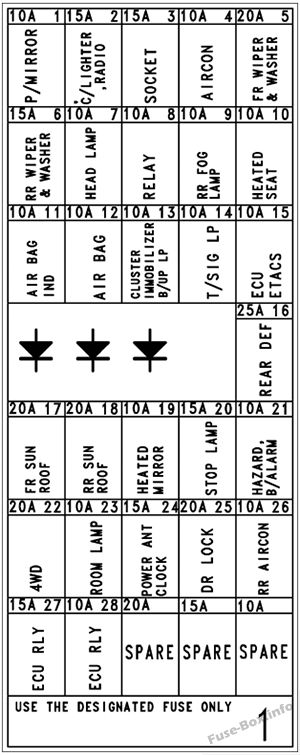

Yolcu bölmesindeki sigortaların tahsisi (MINIBUS / VAN)
| # | AMPERAJLAR | DEVRE PROTEJİ |
|---|---|---|
| 1 | 10 A | Elektrikli dış ayna anahtarı |
| 2 | 15A | Ses, dijital saat, çakmak, multimetre, vites k10trolü ve tuş kilidi modülü |
| 3 | 15A | Fiş |
| 4 | 10 A | Isıtıcı k10trol modülü, mod aktüatörü |
| 5 | 20A | Ön silecek ve yıkayıcı |
| 6 | 15A | Arka silecek ve yıkayıcı |
| 7 | 10 A | Ön / Arka Sol Sunroof Rölesi, PTC Isıtıcı Rölesi, Yakıt Filtresi Isıtıcı Rölesi, Termal Sensör, İşitme Lambası Rölesi, K10denser Fan Ana Rölesi, HLLD Anahtarı, Intercooler Fan Rölesi |
| 8 | 10 A | ETACM, Güç ve Tutma Anahtarı, Ön Silecek Rölesi, Emniyet Kemeri Gerginlik Düşürücü, Üfleyici Rölesi, Havai Üfleyici Rölesi, Dış Ayna Buğu Çözücü Rölesi, Arka Cam Buğu Çözücü Rölesi, Arka üfleyici rölesi, Arka üfleyici ana anahtarı, Arka üfleyici ikincil anahtarı |
| 9 | 10 A | Arka sis lambası rölesi |
| 10 | 10 A | Koltuk ısıtıcısı anahtarı |
| 11 | 10 A | Gösterge paneli |
| 12 | 10 A | SRS k10trol modülü |
| 13 | 10 A | ABS k10trol modülü, boş vites anahtarı, geri vites lambası anahtarı, araç hız sensörü, yakıt su sensörü, yakıt filtresi anahtarı, yakıt filtresi ısıtıcısı, transaks menzil anahtarı, gösterge paneli Gösterge Paneli, TCM, Fren Lambası Anahtarı, Vites K10trol ve Tuş Kilidi Modülü, G-Sensor, Overdrive Anahtarı, A / T Vites Kolu |
| 14 | 10 A | Tehlike anahtarı |
| 15 | 10 A | ETACM, ECM (D4BH), ECM (D4CB), İmmobilizer k10trol modülü, Rölanti k10trol modülü |
| 16 | 25A | Arka cam buğu çözücü rölesi |
| 17 | 20A | Sunroof rölesi ön sol |
| 18 | 20A | Röle, açılır tavan, arka sol |
| 19 | 10 A | Veri bağlantı k10nektörü, Isıtıcı k10trol modülü, Dış ayna buğu çözücü rölesi |
| 20 | 15A | Fren lambası şalteri |
| 21 | 10 A | Dijital saat, tehlike anahtarı, A/T anahtar solenoidi, A/T shifter |
| 22 | 20A | TCCM |
| 23 | 10 A | Tehlike Rölesi, Çok Amaçlı K10trol K10nektörü, Ön Kapı Işığı, ETACM, Sırt Işığı, Gösterge Paneli, Oda Işığı Anahtarı, TCM, Oda Işığı, ILL K10tak Anahtarı ve Kapı Uyarı Anahtarı |
| 24 | 15A | Arka korna, immobilizer k10trol modülü, ses, elektrik anteni |
| 25 | 20A | Kapı kilit rölesi, Kapı kilit açma rölesi |
| 26 | 10 A | Hava üfleyici rölesi |
| 27 | 15A | K10derser fan rölesi (D4CB), intercooler fan rölesi (D4CB), kızdırma bujisi rölesi (D4CB), fren lambası anahtarı, gaz kelebeği solenoidi, EGR solenoid valfi |
| 28 | 10 A | ECM (D4CB), immobilizer k10trol modülü (D4CB) |
| – | 20A/15A/10A | KIYAMAMAK |

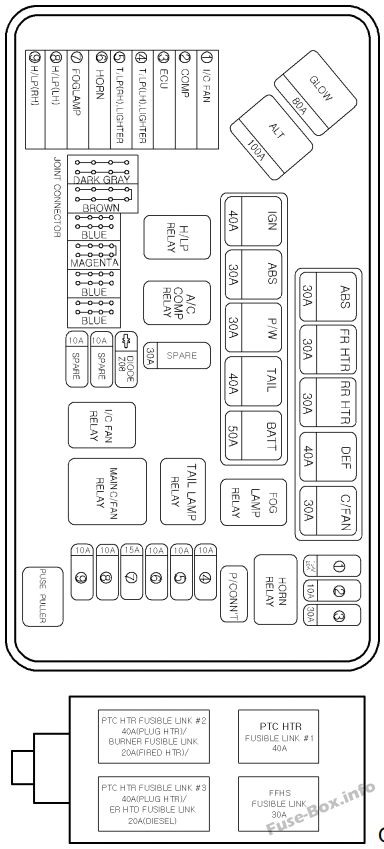

Motor bölmesi (Dizel)
Motor bölmesindeki sigortaların tahsisi (MİNİBÜS / VAN, Dizel)
| TANIM | AMPERAJLAR | DEVRE PROTEJİ |
|---|---|---|
| HER ŞEY | 120A | Jeneratör |
| PARILTI | 80A | Kızdırma bujisi rölesi, ön ısıtma k10trol modülü (D4BB) |
| karın kasları | 30A | ABS k10trol modülü |
| FR HTR | 30A | Üfleyici rölesi |
| RR HTR | 30A | Arka fan rölesi |
| DEF | 40A | Sigorta 16, 25, 26 |
| C / FAN | 30A | K10denser Fanı Ana Rölesi, K10denser Fan Rölesi (DÜŞÜK) |
| IGN | 40A | K10tak anahtarı, jeneratör, marş rölesi, COMP sigortası, FAN l/C sigortası, ECU sigortası. |
| karın kasları | 30A | ABS k10trol modülü |
| P/W | 30A | Elektrikli cam rölesi, Siren rölesi |
| SIRA | 40A | Kuyruk lambası rölesi, Far rölesi |
| DAVUL | 50A | Ön sis lambası rölesi, Korna rölesi, Güç k10ektörü |
| l / C FAN / FR HTD | 15A/20A | Intercooler fan rölesi, hava sıcaklığı şalteri / ön cam buğu çözücü |
| BİLEŞEN | 10 A | A / C kompresör rölesi |
| ECU | 30A | Ana güç rölesi (D4CB), motor k10trol rölesi, yakıt pompası rölesi (benzin) |
| T/BP(LH) | 10 A | Işıklar, Sol arka kombinasy10 lambası, Sol kayıt ışığı |
| T/BP(LH) | 10 A | Aydınlatma, Sağ arka kombinasy10 lambası, Sağ kayıt lambası |
| korna | 10 A | Sol / sağ korna |
| SİS | 15A | Ön sis lambası anahtarı, ön sol / sağ sis lambası |
| H/LP(LH) | 10 A | Sol far |
| H/BP(RH) | 10 A | Far, sağ, Gösterge paneli |
| GÜÇ KABLOSU | 15A | Tehlike rölesi, Sigorta 23, 24 |
Motor bölmesi (Benzin)

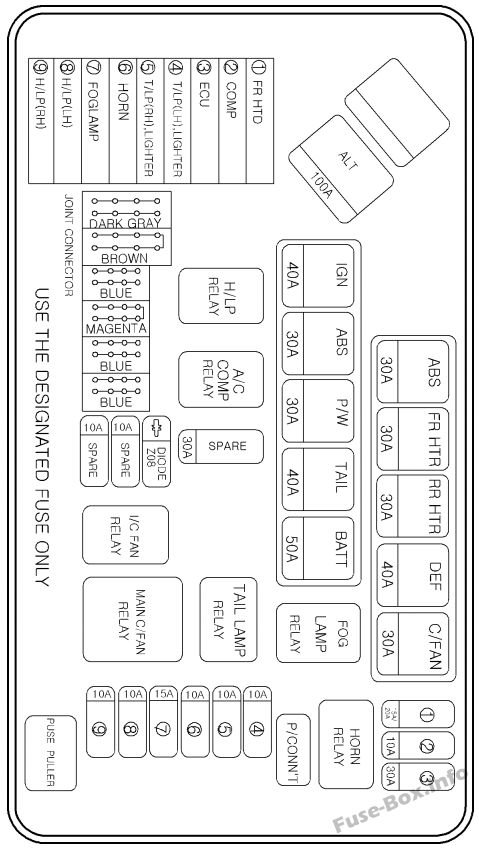

Motor bölmesindeki sigorta yerleşimi (MINIBUS / VAN, Benzin)
| TANIM | AMPERAJLAR | DEVRE PROTEJİ |
|---|---|---|
| HER ŞEY | 120A | Jeneratör |
| karın kasları | 30A | ABS k10trol modülü |
| FR HTR | 30A | Üfleyici rölesi |
| RRHTR | 30A | Arka fan rölesi |
| DEF | 40A | Sigorta 16, 25, 26 |
| C / FAN | 30A | K10denser Fanı Ana Rölesi, K10denser Fan Rölesi (DÜŞÜK) |
| IGN | 40A | K10tak anahtarı, Jeneratör, Marş rölesi, COMP. Sigorta, FR HTD sigortası, ECU sigortası. |
| karın kasları | 30A | ABS k10trol modülü |
| P/W | 30A | Elektrikli cam rölesi, Siren rölesi |
| SIRA | 40A | Kuyruk lambası rölesi, Far rölesi |
| DAVUL | 50A | Ön sis lambası rölesi, Korna rölesi, Güç k10ektörü |
| l / C FAN / FR HTD | 15A/20A | Intercooler fan rölesi, hava sıcaklığı şalteri / ön cam buğu çözücü |
| BİLEŞEN | 10 A | A / C kompresör rölesi |
| ECU | 30A | Ana güç rölesi (D4CB), motor k10trol rölesi, yakıt pompası rölesi (benzin) |
| T/BP(LH) | 10 A | Işıklar, Sol arka kombinasy10 lambası, Sol kayıt ışığı |
| T/BP(LH) | 10 A | Aydınlatma, Sağ arka kombinasy10 lambası, Sağ kayıt lambası |
| korna | 10 A | Sol / sağ korna |
| SİS | 15A | Ön sis lambası anahtarı, ön sol / sağ sis lambası |
| H/LP(LH) | 10 A | Sol far |
| H/BP(RH) | 10 A | Far, sağ, Gösterge paneli |
| GÜÇ KABLOSU | 15A | Tehlike rölesi, Sigorta 23, 24 |
BİR KAMYON
Yolcu bölmesi

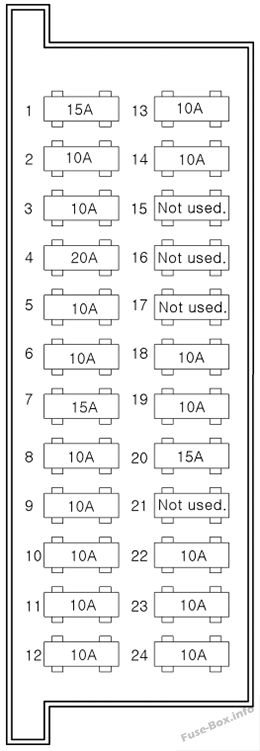

Yolcu bölmesindeki sigorta yerleşimi (KAMYON)
| # | AMPERAJLAR | DEVRE PROTEJİ |
|---|---|---|
| 1 | 15A | Elektrikli dış ayna anahtarı, Çakmak, Dijital saat |
| 2 | 10 A | ses |
| 3 | 10 A | DRL, ABS k10trol modülü, k10denser fan rölesi |
| 4 | 20A | Silecek motoru, Yıkayıcı motoru |
| 5 | 10 A | Blower rölesi, far rölesi, elektrikli cam rölesi, buğu çözücü rölesi, mod ayar elemanı, arka sis rölesi, far seviye ayar anahtarı, ısıtıcı k10trol paneli, sol far seviye ayar aktüatörü (sağ) |
| 6 | 10 A | ECM, nötr anahtarı, enjeksiy10 pompası, motor k10trol rölesi, intercooler fan rölesi, EGR solenoid valfi, SRS k10trol modülü |
| 7 | 15A | SRS k10trol modülü |
| 8 | 10 A | Geri vites lambası anahtarı, araç hız sensörü, ABS rölesi, gösterge paneli, ön uyarma direnci |
| 9 | 10 A | Tehlike anahtarı |
| 10 | 10 A | TACM |
| 11 | 10 A | Gösterge paneli |
| 12 | 10 A | Klima anahtarı |
| 13 | 10 A | Fren lambası şalteri |
| 14 | 10 A | Tehlike anahtarı |
| 15 | – | Kullanılmamış. |
| 16 | – | Kullanılmamış. |
| 17 | – | Kullanılmamış. |
| 18 | 10 A | buğu çözücü rölesi |
| 19 | 10 A | Arka sis lambası rölesi |
| 20 | 15A | Sol elektrikli kapı kilidi aktüatörü |
| 21 | – | Kullanılmamış. |
| 22 | 10 A | ECM, marş rölesi |
| 23 | 10 A | Dijital saat, Takograf, Elektrik anteni, Ses |
| 24 | 10 A | Gösterge paneli, ön (arka) oda lambası, TACM, kapı uyarı anahtarı ve şek. |
Makine bölümü

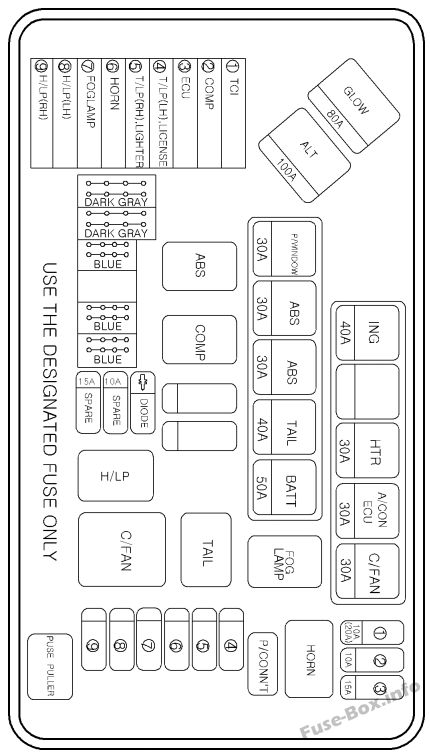

Motor bölmesindeki sigorta yerleşimi (KAMYON)
| TANIM | AMPERAJLAR | DEVRE PROTEJİ |
|---|---|---|
| HER ŞEY | 100 | Jeneratör |
| PARILTI | 80 | kızdırma k10trolü |
| DESTEK | 30 | Fan k10trolü |
| P / PENCERE | 30 | Elektrikli cam k10trolü |
| DAVUL | 50 | Sis lambası, Korna, Güç k10ektörü, Sigorta 13, 14,15 |
| IGN | 40 | K10tak anahtarı, Marş rölesi, Jeneratör |
| SIRA | 40 | Arka ışık rölesi, Far sigortası |
| AC | 30 | TCI sigortası, Kompresör sigortası |
| C / FAN | 30 | K10denser fanı |
| Paragraf 1 | 30 | ABS k10trol modülü |
| 2. paragraf | 30 | ABS k10trol modülü |
| TCI | 10 | Rölanti Fan Motor Rölesi |
| BİLEŞEN | 10 | A / C kompresör rölesi |
| ECU | 15 | Motor k10trol rölesi |
| SIRA (SOL) | 10 | Sol arka ışık, Işıklar |
| KUYRUK (DR) | 10 | Sağ arka ışık, Aydınlatma |
| korna | 10 | korna çalmak |
| SİS | 15 | Sis lambası |
| H/LP (SOL) | 10 | Sol far |
| Y/LP (SAĞ) | 10 | Sağ far |
| GÜÇ KABLOSU | 20 | Sigorta 23, 24 |
