Hyundai Grand i10 (2015-2018) Sigorta Kutusu Şeması

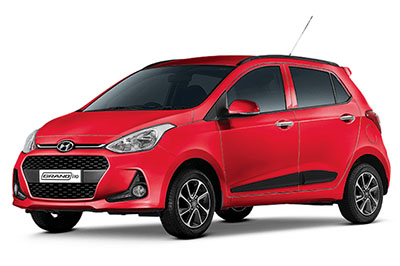

Bu yazıda 2014’ten 2018’e kadar üretilen ikinci nesil Hyundai Grand i10’u ele alıyoruz. Burada Hyundai i10 2015, 2016, 2017 ve 2018’in sigorta kutusunun şemalarını bulacaksınız, içindeki sigorta panellerinin yeri hakkında bilgi alın arabayı ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atamasını öğrenin.

İçindekiler

Hyundai Grand i10 2015-2018 sigorta düzeni
Gösterge Paneli
Makine bölümü
Gösterge paneli, A tipi
Gösterge paneli, B tipi
Makine bölümü

İçerik gizle

1 Hyundai Grand i10 2015-2018 sigorta düzeni

1.1 Gösterge Paneli

1.2 Makine bölümü

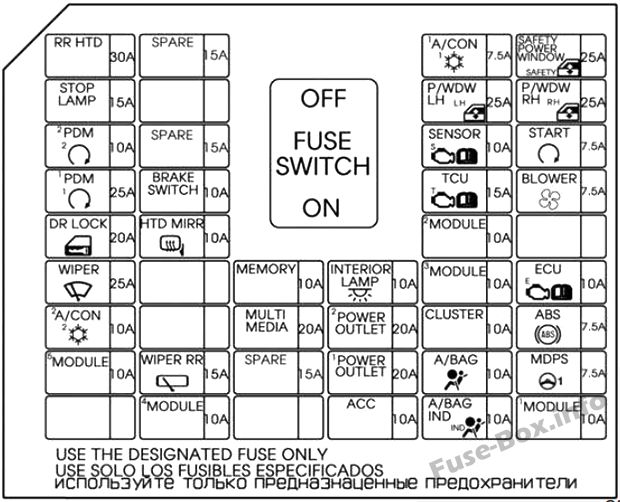

1.3 Gösterge paneli, A tipi

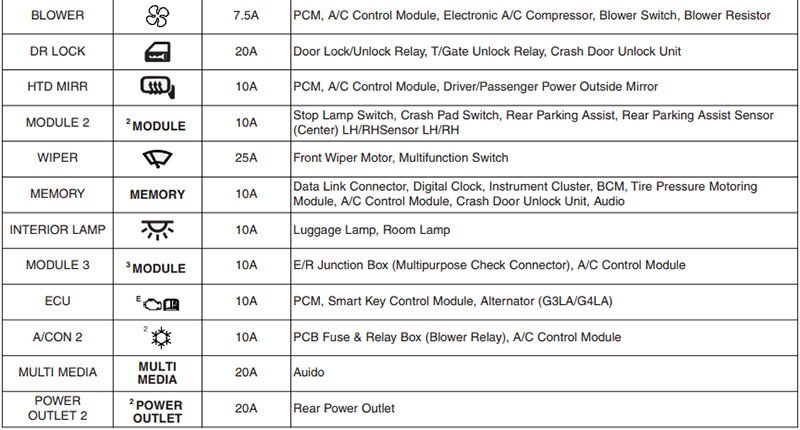

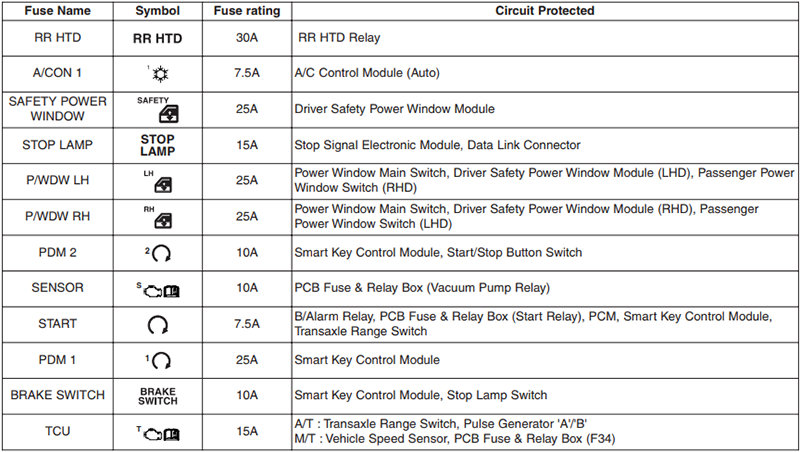

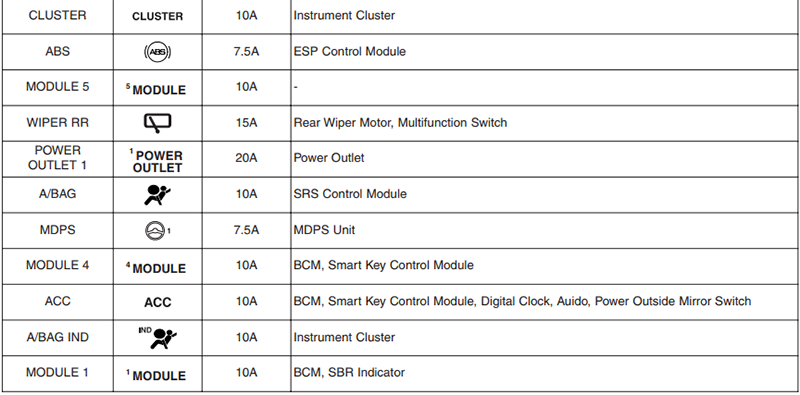

1.3.1 Gösterge tablosundaki sigorta ataması (Tip A)

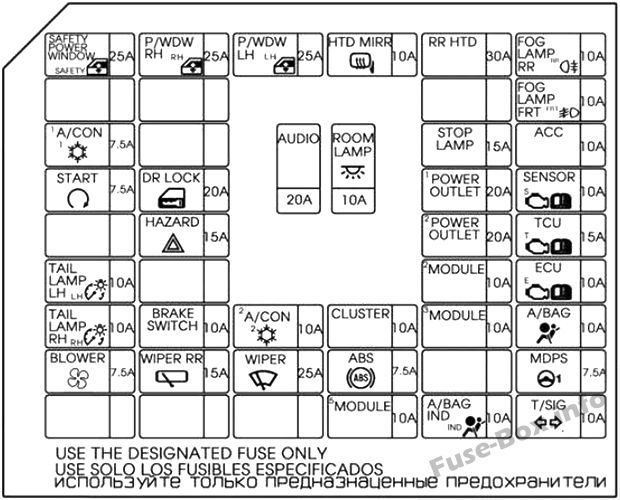

1.4 Gösterge paneli, B tipi

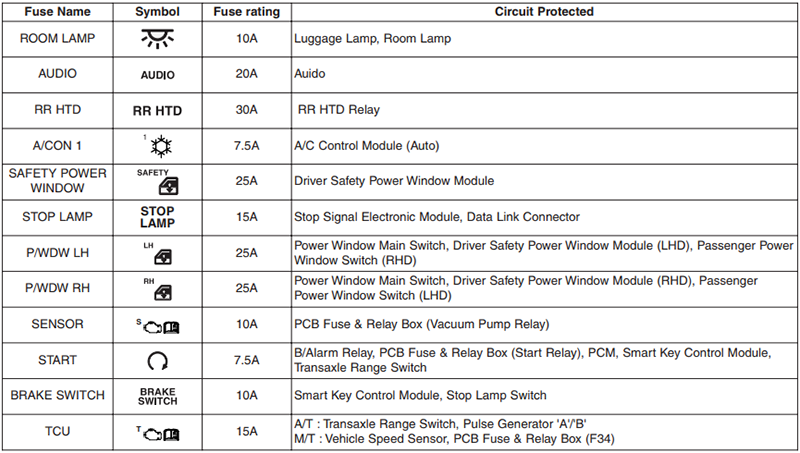

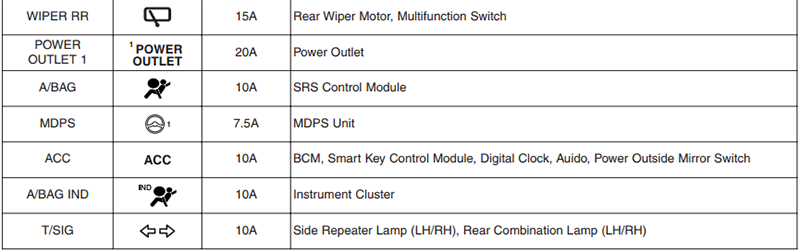

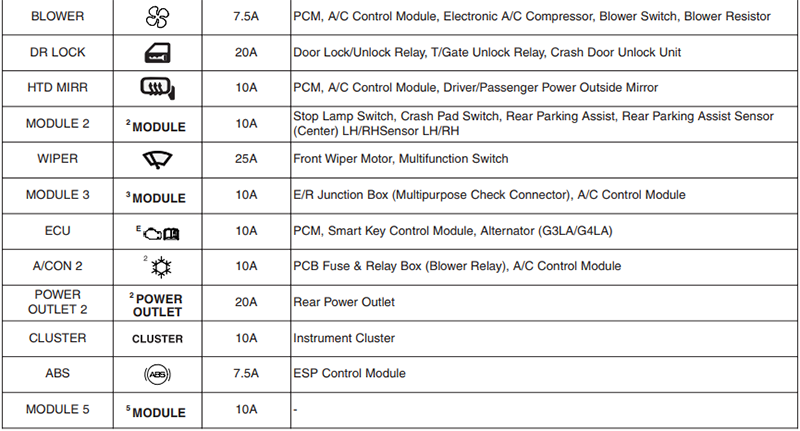

1.4.1 Gösterge tablosundaki sigorta ataması (Tip B)

1.5 Makine bölümü

1.5.1 Motor bölmesindeki sigorta yerleşimi

Hyundai Grand i10 2015-2018 sigorta düzeni

2015 ve 2016 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.

Hyundai Grand i10’un çakmak sigortaları (elektrik prizi) ön panel sigorta kutusunda bulunur (“GÜÇ ÇIKIŞI 1” ve “GÜÇ ÇIKIŞI 2” sigortalarına bakın).

Sigorta kutusu konumu

Gösterge Paneli

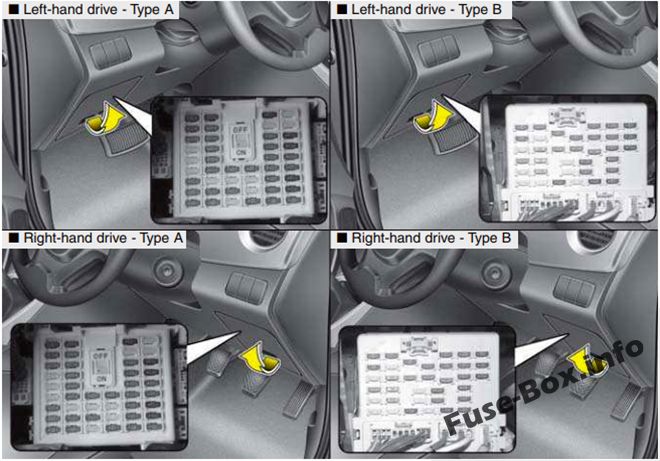

Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Hyundai Grand i10 (2015-2019)

Makine bölümü

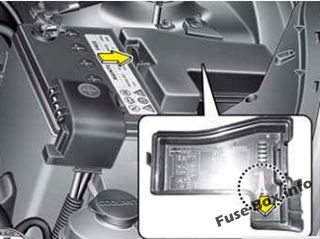

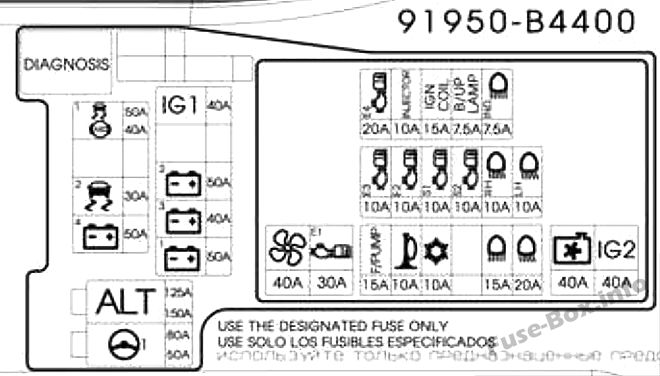

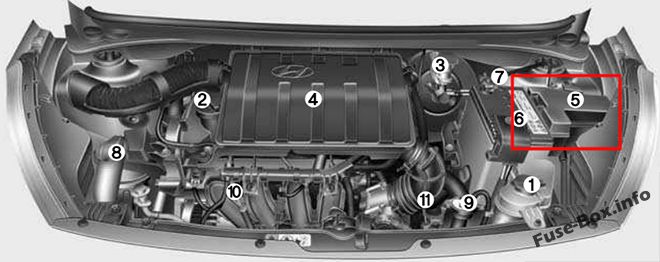

Sigorta kutusu motor bölmesinde (sol taraf) bulunur. Sigortaların motor bölmesindeki yeri: Hyundai Grand i10 (2015-2019)

Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.

Sigorta kutusu şemaları
