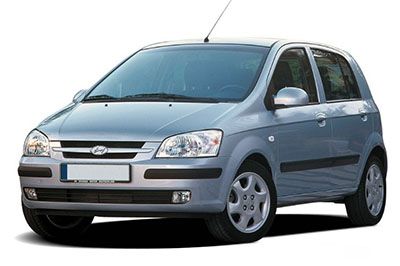

Bu yazıda Hyundai Getz’i 2002’den 2005’e kadar üretilmiş 1 facelift’ten önce ele alıyoruz. Burada
İçindekiler
Hyundai Getz 2002-2005 sigorta düzeni
Sigorta kutusu konumu

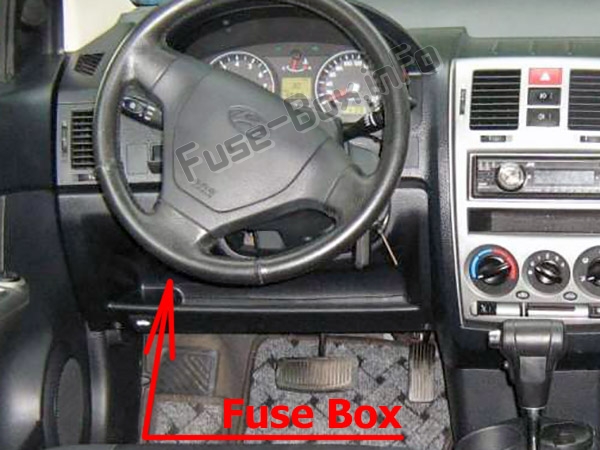

Gösterge Paneli

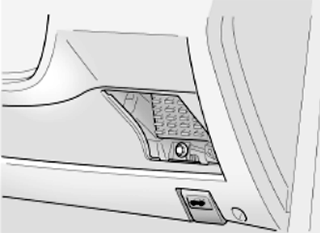

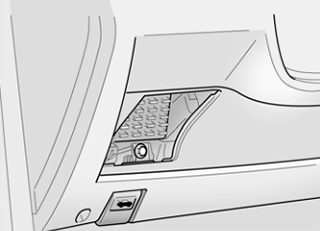

Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.

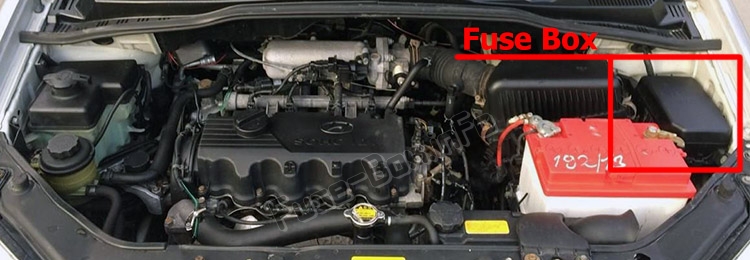

Makine bölümü
Sigorta kutusu soldaki motor bölmesinde bulunur.
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.

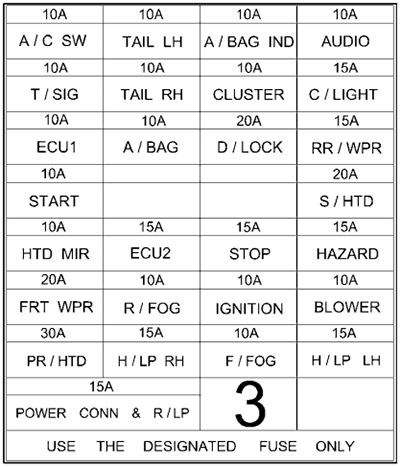

Sigorta kutusu şemaları

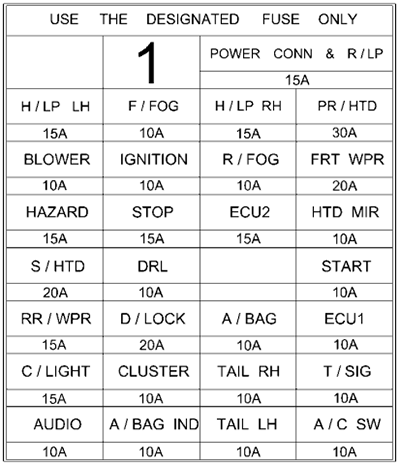

Gösterge Paneli
Gösterge panelinde sigorta ataması
| İSİM | SINIFLANDIRMA AMP | KORUMALI BİLEŞENLER |
|---|---|---|
| GÜÇ VE R / LP BAĞLANTISI | 15A | Oda lambası. Ses, küme |
| H/LP LH | 15A | Uzun huzme göstergesi, far (LH) |
| F / SİS | 10 A | Ön sis lambası |
| H/LP RH | 15A | Deniz Feneri (sağda) |
| RP/HTD | 30A | Arka cam buz çözücüsü |
| FAN | 10 A | Fan, Sunroof |
| ATEŞLEME | 10 A | Sis farı, ETACM, elektrikli cam, far seviye ayar cihazı |
| Sağ / SİS | 10 A | Arka sis lambası |
| FRTWPR | 20A | Ön silecek motoru |
| RİSK | 15A | Tehlike ışığı, ETACM |
| DUR | 15A | Fren lambası, elektrikli cam |
| ECU2 | 15A | ECM |
| HTDMIR | 10 A | Arka cam buz çözücüsü |
| S/HTD | 20A | koltuk ısıtıcısı |
| DRL | 10 A | gün yangınları |
| BAŞLAMAK | 10 A | Marş rölesi, hırsızlık alarm sistemi |
| sağ/sol | 15A | Arka silecek motoru |
| D / KİLİT | 20A | Kapı kilitleme sistemi, sunroof |
| BİR ÇANTA | 10 A | şişme çanta |
| ECU1 | 10 A | PCM, ABS k10trolü |
| C / IŞIK | 15A | çakmak |
| GRUP | 10 A | Grup |
| DÜZ KUYRUK | 10 A | DUR/Kuyruk Ugh (SAĞ) |
| T / SIG | 10 A | Dönüş sinyali, Ters ışık |
| SES | 10 A | Ses, Elektr10ik dış ayna |
| A/SAC IND | 10 A | A / Çanta, Gösterge |
| SOL SOL | 10 A | Fren / kuyruk lambası (Sol) |
| 1 / CSW | 10 A | Klima |

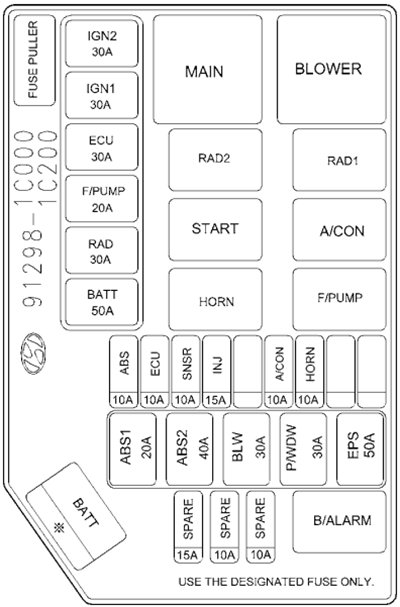

Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| İSİM | SINIFLANDIRMA AMP | KORUMALI BİLEŞENLER |
|---|---|---|
| IGN 2 | 30A | K10tak anahtarı |
| IGN 1 | 30A | K10tak anahtarı, marş rölesi |
| ECU | 30A | Benzin pompası. Alternatör, ECM |
| F / POMPA | 20A | Otomatik yakıt kesme anahtarı |
| RAD | 30A | Radyatör fanı |
| DAVUL | 50A | Far, buğu çözücü rölesi |
| karın kasları | 10 A | karın kasları |
| ECU | 10 A | ECM |
| SNSR | 10 A | A / CON, Yakıt pompası |
| INJ | 15A | Enjektör |
| A / CON | 10 A | A / Saç Kremi |
| korna | 10 A | korna çalmak |
| ABS1 | 20A | karın kasları |
| ABS2 | 40A | karın kasları |
| BLW | 30A | Fan, Fan Motoru |
| PM / DW | 30A | Elektrikli pencere |
| EPS | 50A | Elektr10ik hidrolik direksiy10 |
| DAVUL | 100A (1,1L) / 120A (1,3/1,6L) | Alternatör |
| KIYAMAMAK | 15A | Yedek sigorta |
| KIYAMAMAK | 10 A | Yedek sigorta |
| KIYAMAMAK | 10 A | Yedek sigorta |
