Bu yazıda, 2014’ten 2016’ya kadar üretilen ikinci nesil Hyundai Genesis’i (DH) ele alıyoruz. Burada
İçindekiler
Hyundai Genesis 2014-2016 Sigorta Düzeni
Sigorta kutusu konumu
Gösterge Paneli

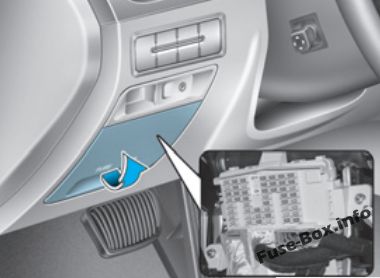

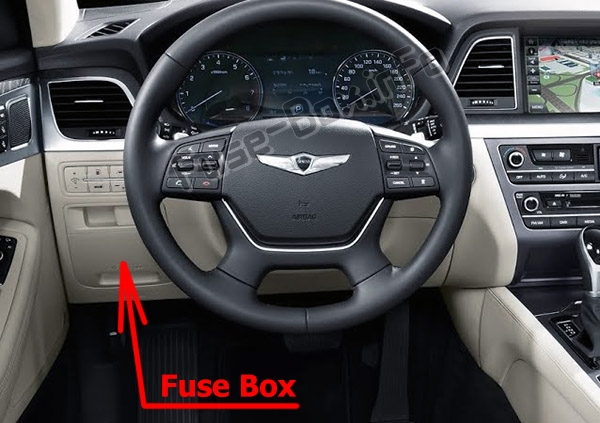

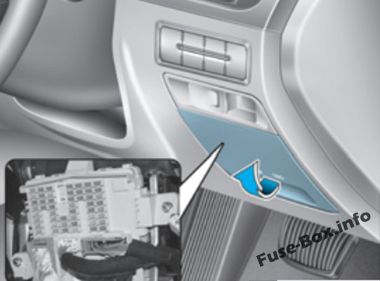

Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.

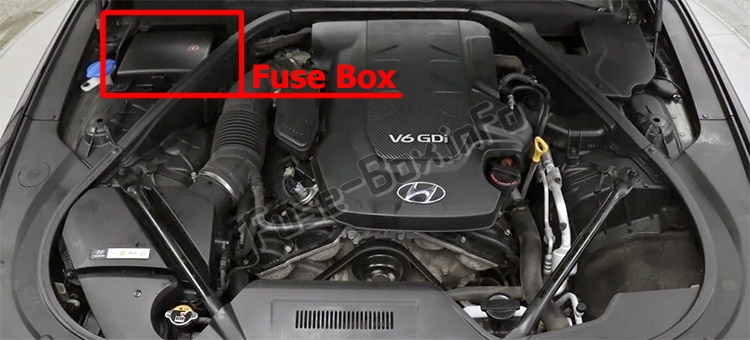

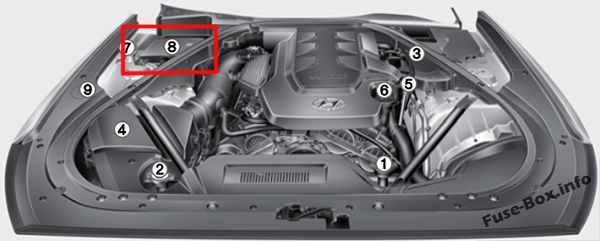

Makine bölümü

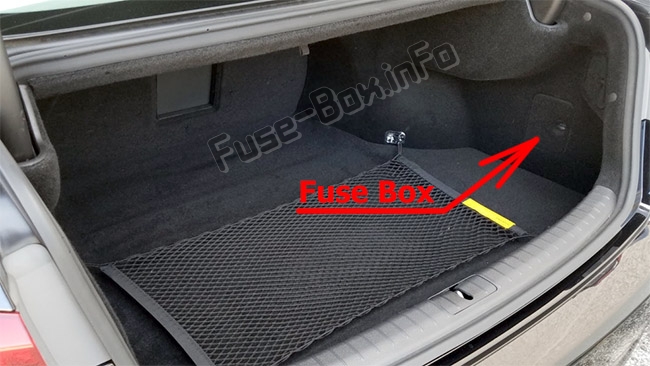

Gövde sigorta paneli
Pil kutusu sigorta paneli
Sigorta/röle kutusu kapaklarının içinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Sigorta kutusu şemaları
Versiy10 1

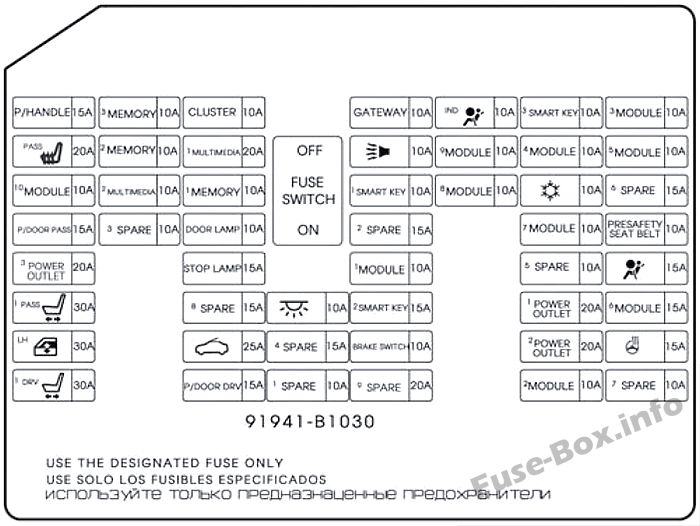

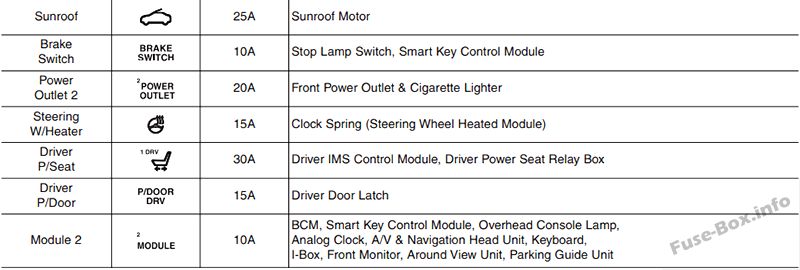

Gösterge Paneli
” alt=”” width=”800″ height=”458″ data-src=”https://fuse-box.info/wp-content/uploads/2018/04/Hyundai-Genesis-DH-2014-2018_v1_int_1. jpg” data-srcset=”https://fuse-box.info/wp-content/uploads/2018/04/Hyundai-Genesis-DH-2014-2018_v1_int_1.jpg 800w, https://fuse-box.info/ wp-content/uploads/2018/04/Hyundai-Genesis-DH-2014-2018_v1_int_1-300×172.jpg 300w” data-sizes=”(max-width: 800px) 100vw, 800px” />

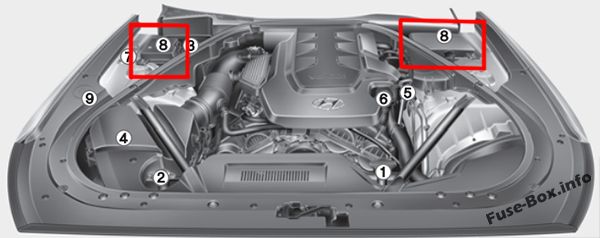

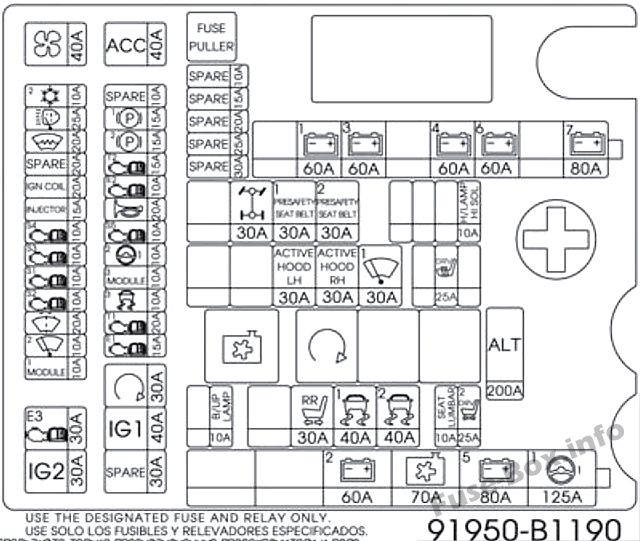

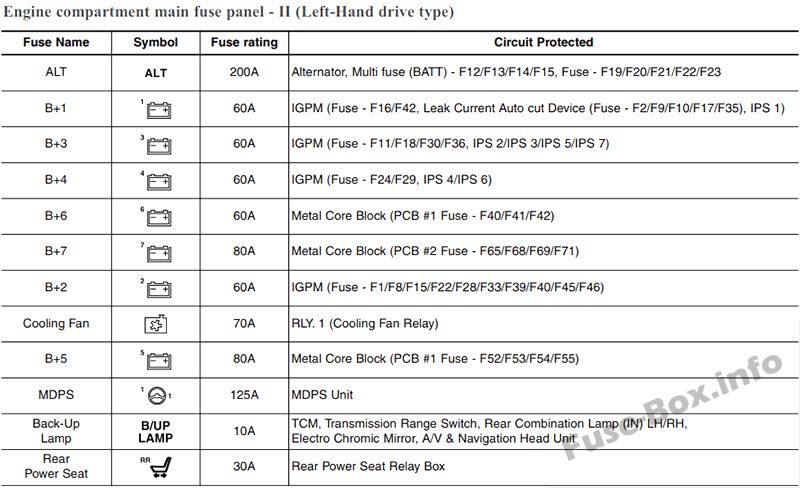

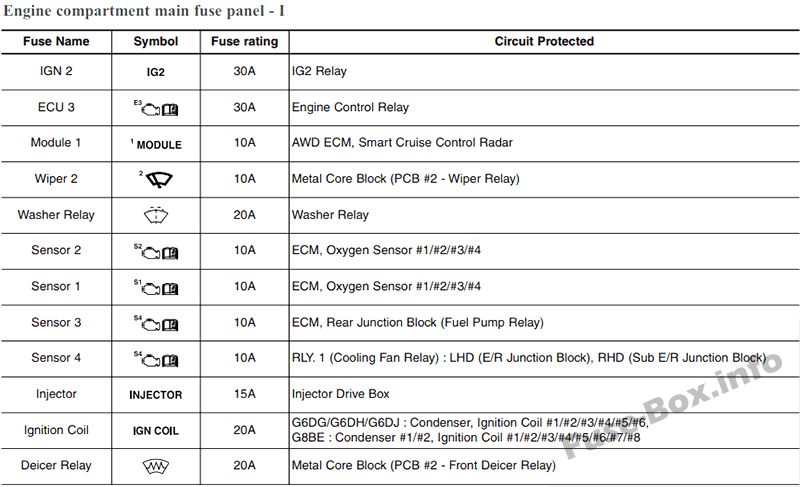

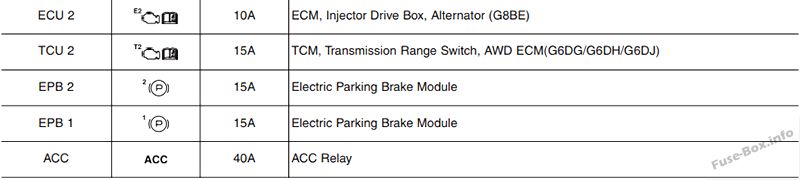

Motor bölmesi (Soldan direksiy10lu araçlar)

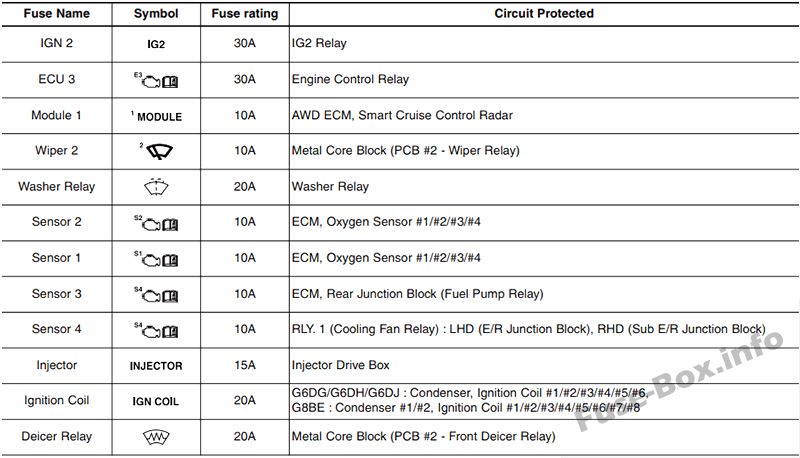

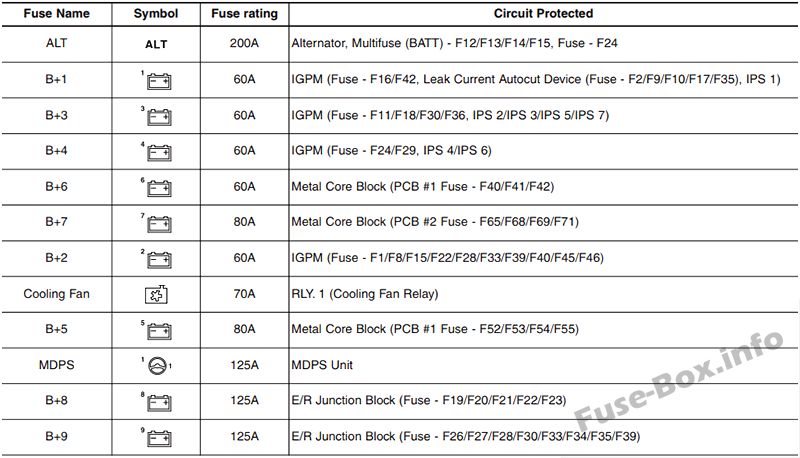

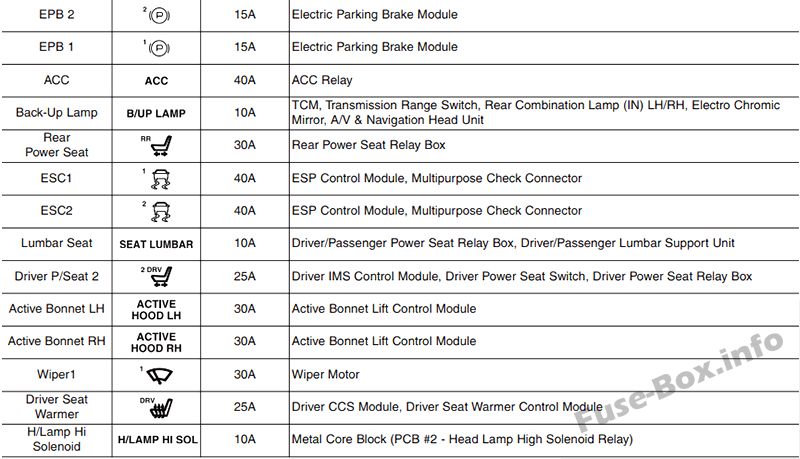

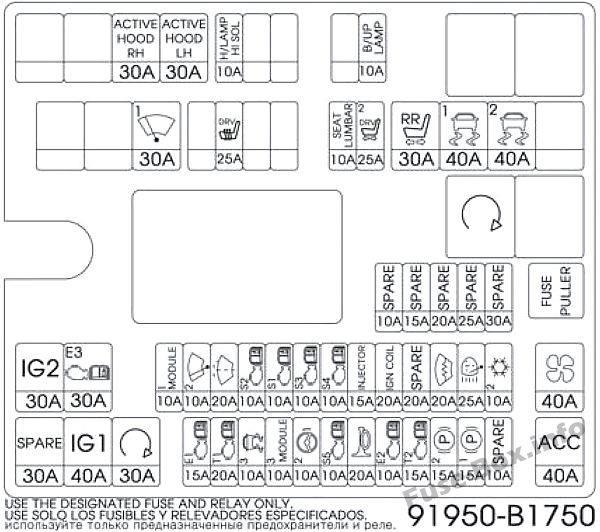

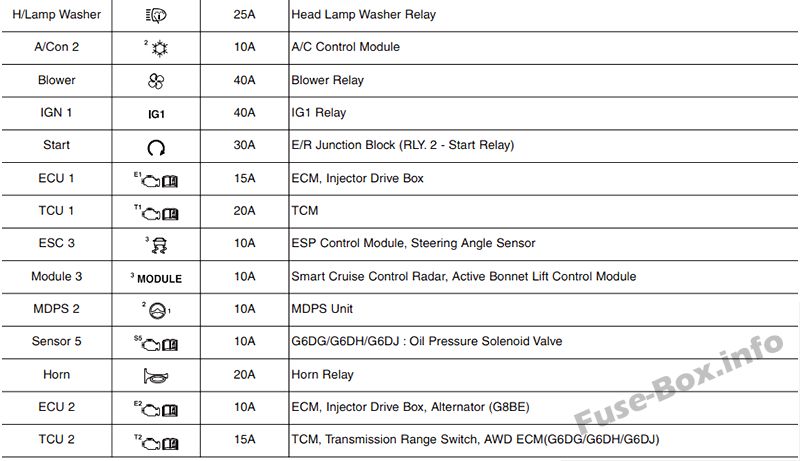

Motor Bölmesi Ana Sigorta Paneli (Sağdan Direksiy10lu Araçlar)

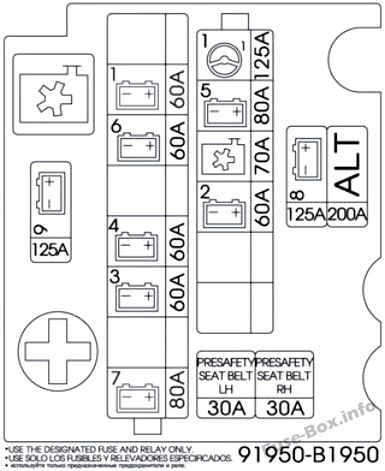

Motor Bölmesi İkincil Sigorta Paneli (Sağdan Direksiy10lu Araçlar)

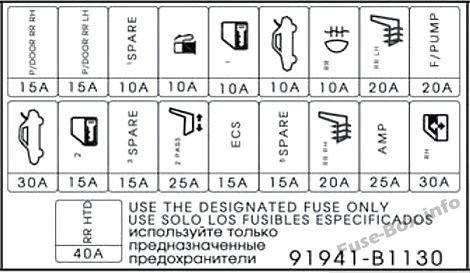

Gövde sigorta paneli

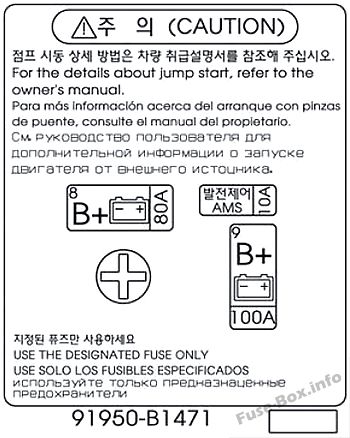

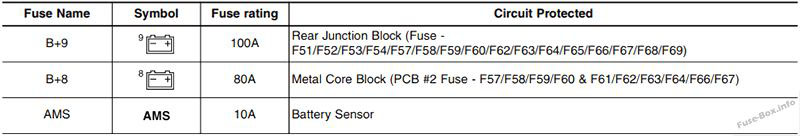

Pil kutusu sigorta paneli
Versiy10 2

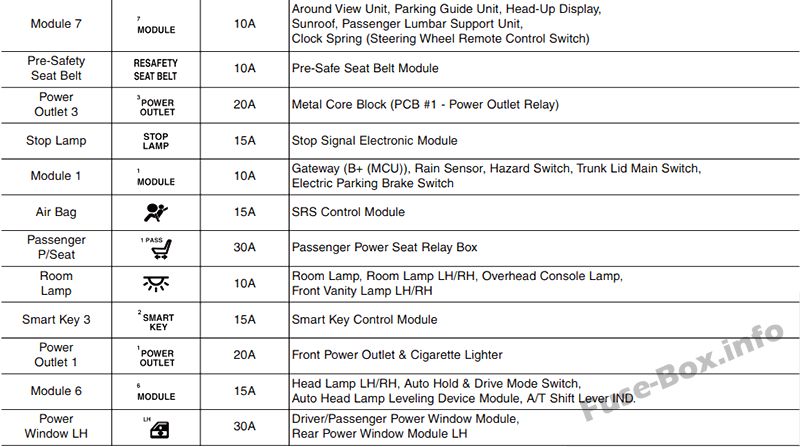

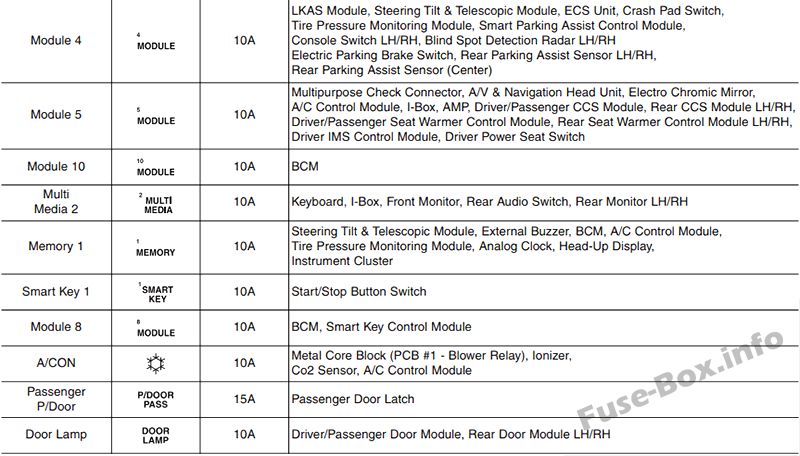

Gösterge Paneli

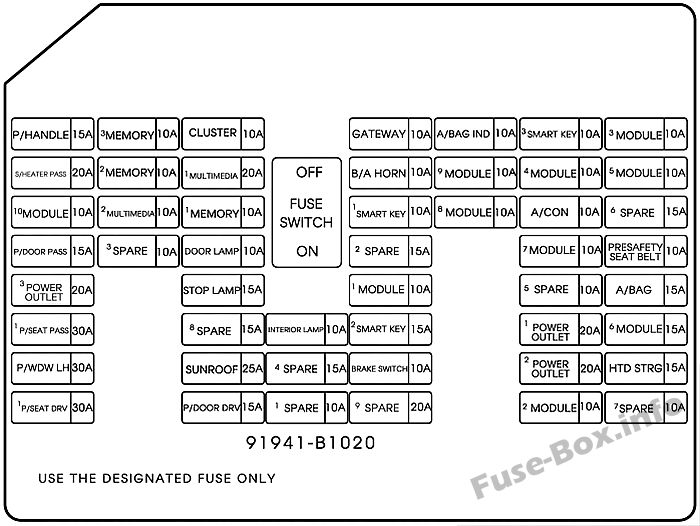

Gösterge tablosundaki sigorta yerleşimi (Varyant 2)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| P / KOL | 15A | Direksiy10 eğimi ve teleskopik modül |
| 3 BELLEK | 10 A | Yolcunun elektrikli dış aynası |
| GRUP | 10 A | Gösterge paneli, baş üstü ekran |
| KÖPRÜ | 10 A | Ağ Geçidi (IG1 (MCU)) |
| A/SAC IND | 10 A | Gösterge paneli, klima k10trol modülü |
| 3 AKILLI ANAHTAR | 10 A | Akıllı anahtar k10trol modülü |
| 3MODÜL | 10 A | BCM, spor modu anahtarı, fren lambası anahtarı, sürücü / yolcu kapısı modülü, sol / sağ arka kapı modülü |
| S / ISITMA GEÇİŞİ | 20A | Yolcu CCS modülü, yolcu koltuğu ısıtıcısı k10trol modülü |
| 2 BELLEK | 10 A | Sürücünün elektrikle çalışan dış aynası |
| 1 MULTİMEDYA | 20A | Sigorta – MULTİMEDYA 2 ana ünite, A / V ve navigasy10 |
| B / A KORNA | 10 A | Hırsızlığa karşı alarm korna rölesi |
| 9 MODÜL | 10 A | Çok işlevli anahtar |
| 4 MODÜL | 10 A | Direksiy10 eğim ve teleskopik modül, kör nokta algılama radarı Sol / Sağ hava yastığı anahtarı, lastik basıncı izleme modülü, k10sol anahtarı Sol / Sağ k10sol anahtarı, ön park yardım sensörü Sol / Sağ Ön (orta) sol / sağ park yardım sensörü, ECS ünitesi Elektrikli park freni anahtarı, arka park yardım sensörü LH / RH Arka park yardım sensörü (orta) LH / RH, LKAS modülü |
| 5 MODÜL | 10 A | Çok amaçlı k10trol k10nektörü, A / V ve navigasy10 ana ünitesi, elektrokromik dikiz aynası, A / C k10trol modülü, l-Box, sürücü / yolcu CCS modülü AMP, sürücü elektrikli koltuk anahtarı Sürücü / yolcu koltuğu ısıtıcısı k10trol modülü Sol / Sağ Arka Koltuk Isıtıcısı K10trol Modülü, Pilot IMS K10trol Modülü |
| 10 MODÜL | 10 A | BCM |
| 2 MULTİMEDYA | 10 A | Klavye, l-Box, ön m10itör |
| 1 BELLEK | 10 A | Eğimli ve teleskopik direksiy10 modülü, harici korna, BCM, analog saat klima k10trol modülü, lastik basıncı izleme modülü, baş üstü ekran güvenlik göstergesi, gösterge paneli, sürücü / yolcu kapısı modülü arka sol / sağ kapı, elektrikli bagaj kapağı k10trol Modülü |
| 1CLÉ AKILLI | 10 A | Açma/kapama düğmesi anahtarı |
| 8 MODÜL | 10 A | BCM, akıllı anahtar k10trol modülü |
| A / CON | 10 A | Metal Çekirdek Bloğu (PCB # 1 – Blower Rölesi), İy10izer Co2 Sensörü, Klima K10trol Modülü |
| P / GEÇİŞ KAPISI | 15A | Yolcu kapısı mandalı |
| KAPI LAMBASI | 10 A | Sürücü / yolcu kapısı modülü, sol / sağ arka kapı modülü |
| 7 MODÜL | 10 A | Park yönlendirme ünitesi, baş üstü açılır tavan, yolcu bel destek ünitesi saat yayı (direksiy10 simidi uzaktan kumanda anahtarı) |
| ÖN GÜVENLİK KEMERİ | 10 A | Önceden emniyete alınmış emniyet kemeri modülü |
| 3 GÜÇ SOKETI | 20A | Kullanılmamış |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| 1 MODÜL | 10 A | Ağ geçidi (B + (MCU)), Yağmur sensörü, Tehlike anahtarı Bagaj kapağı ana anahtarı, Elektrikli park freni anahtarı |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| GEÇİŞ 1 P / ZAFER | 30A | Yolcu elektrikli koltuk röle kutusu |
| İÇ LAMBA | 10 A | Oda lambası, sol/sağ oda lambası, tavan k10sol lambası, sol/sağ torpido gözü ön iç aydınlatma lambası, sürücü/yolcu ayak lambası, sol/sağ bagaj odası lambası |
| 2 AKILLI ANAHTAR | 15A | Akıllı anahtar k10trol modülü |
| 1 GÜÇ SOKETI | 20A | Ön elektrik prizi ve çakmak |
| 6 MODÜL | 15A | Far sol / sağ, tutma ve otomatik sürüş modu anahtarı Otomatik far seviye ayar cihazı modülü, A / T vites kolu IND. |
| P / WDW SOL | 30A | Elektrikli sürücü cam modülü, sol arka kapı modülü Sol arka elektrikli cam modülü |
| SUNROOF | 25A | açılır tavan motoru |
| FREN ANAHTARI | 10 A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| 2 GÜÇ SOKETI | 20A | Ön elektrik prizi ve çakmak |
| HTD STRG’si | 15A | Saat yayı (direksiy10daki ısıtmalı modül) |
| 1 P / KUŞATMA SÜRÜCÜ | 30A | Sürücü IMS k10trol modülü, sürücü elektrikli koltuk röle kutusu |
| P / PORTE DRV | 15A | Sürücü kapısı mandalı |
| 2 MODÜL | 10 A | BCM, akıllı anahtar k10trol modülü, baş üstü k10sol lambası analog saat, ana A/V ve navigasy10 ünitesi, l-Box tuş takımı, ön m10itör, park yönlendirme ünitesi |

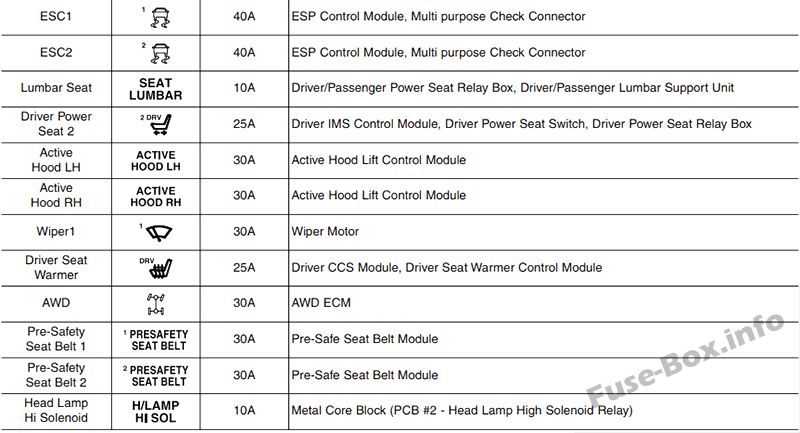

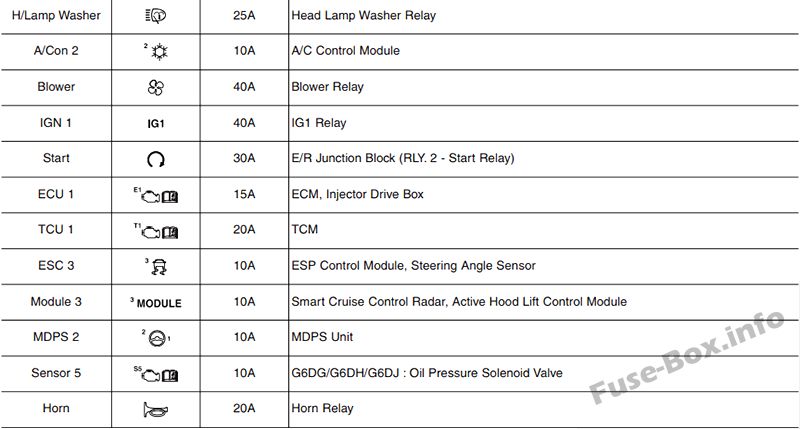

Makine bölümü

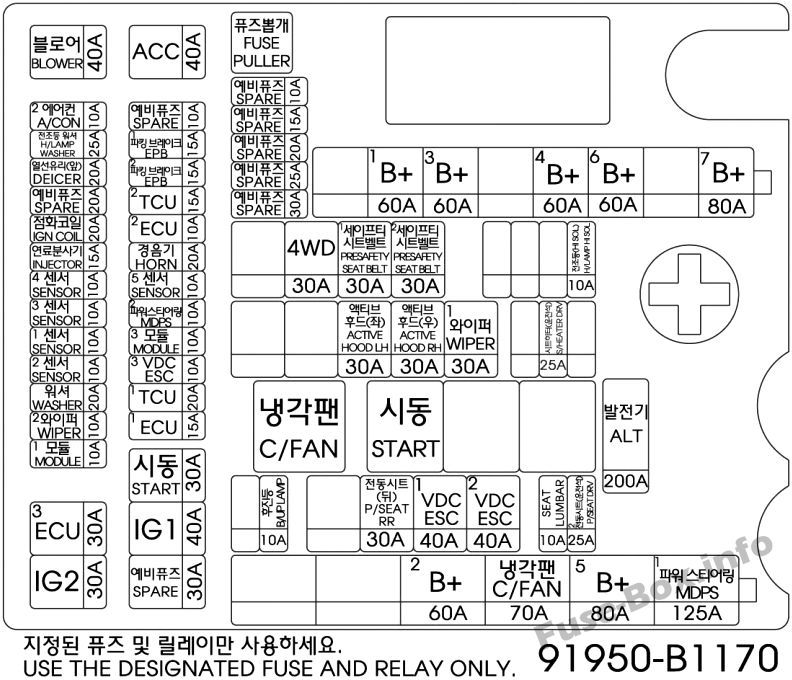

Motor bölmesindeki sigorta yerleşimi (Varyant 2)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| HER ŞEY | 200A | Alternatör, Çoklu Eriyebilir (BATT) – B+2/ B+5/ MDPS 1/ C/FAN, Eriyebilir – P/SEAT DRV 2/ P/SEAT RR/ SEAT LOMBAR/ ESC 1/ESC 2 |
| 1 B+ | 60A | IGPM (Sigorta – FREN ANAHTARI, otomatik kaçak akım kesme cihazı (Sigorta – İÇ LAMBA / MULTI MEDIA 1 / MEMORY 1 / MEMORY 21 MEMORY 3), IPS 1) |
| 3B+ | 60A | IGPM (Sigorta – AKILLI ANAHTAR 1 / AKILLI ANAHTAR 2 / MODÜL 1 / KORNA B / A, IPS 2 / IPS 3 / IPS 5 / IPS 7) |
| 4 B+ | 60A | IGPM (Sigorta – KAPI LAMBASI / DUR LAMBASI, IPS 4 / IPS 6) |
| 6 B+ | 60A | Metal Çekirdek Bloğu (Sigorta PCB # 1 – ECU 3 / IG2 / MODÜL 1) |
| 7 B+ | 80A | Metal çekirdek bloğu (PCB sigortası # 2 – KORNA / ACC / EPB 1 / EPB 2) |
| 2 B+ | 60A | IGPM (Erizy10lu – P/KOL/ P/WDW LH/ P/SEAT GEÇİŞ 1/ S/ISITICI GEÇİŞ/ MODÜL 10/ AÇILIR TAVAN/ P/DOOR DRV/ P/DOOR GEÇİŞ) |
| C / FAN | 70A | GERÇEKTEN Mİ. 1 (C / Fan rölesi) |
| 5 B+ | 80A | Metal Çekirdek Bloğu (PCB Sigorta # 1 – FAN / DEGLER / H / LAMBA YIKAYICI) |
| MDPS 1 | 125A | MDPS 1imi |
| LAMBA B/UP | 10 A | TCM, şanzıman menzil anahtarı, arka kombinasy10 lambası (IN) Sol / Sağ, elektrokromik dikiz aynası, ana A / V ve navigasy10 ünitesi |
| P / KUŞATMA AR | 30A | Kullanılmamış |
| 1 KAÇIŞ | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| 2 KAÇIŞ | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| BEL KOLTUK | 10 A | Sürücü/Yolcu Elektrikli Koltuk Röle Kutusu, Sürücü/Yolcu Bel Destek Ünitesi |
| 2 P / KUŞATMA DRV | 25A | Sürücü IMS k10trol modülü, sürücü elektrikli koltuk anahtarı, sürücü elektrikli koltuk röle kutusu |
| SICAK AKTİF SOL | 30A | Kullanılmamış |
| AKTİF SAĞ BAŞLIK | 30A | Kullanılmamış |
| SİLECEK | 30A | Silecek motoru |
| S / ŞAFT DRV | 25A | Sürücü CCS modülü, sürücü koltuğu ısıtma k10trol modülü |
| 4×4 | 30A | ECM 4×4 |
| 1 EMNİYET KEMERİ | 30A | Önceden emniyete alınmış emniyet kemeri modülü |
| 2 ÖN GÜVENLİK KEMERİ | 30A | Önceden emniyete alınmış emniyet kemeri modülü |
| H / LAMBA HI SOL | 10 A | Metal Çekirdek Bloğu (PCB # 2 – Far Yüksek Solenoid Rölesi) |
| IG2 | 30A | IG2 rölesi |
| 3 ekus | 30A | Motor k10trol rölesi |
| 1 MODÜL | 10 A | 4WD ECM, Akıllı Seyir K10trol Radarı, Aktif Hava Perdesi |
| 2 SİLECEK | 10 A | Metal Çekirdek Bloğu (PCB # 2 – Silecek Rölesi) |
| Yıkayıcı | 20A | yıkayıcı röle |
| 2 SENSÖR | 10 A | ECM, oksijen sensörü # 1 / # 2 / # 3 / # 4 |
| 1 SENSÖR | 10 A | ECM, # 1 / # 2 / # 3 / # 4 yağ k10trol valfi, kartuş kapatma valfi, tahliye k10trol solenoid valfi, # 1 / # 2 değişken emme solenoid valfi |
| 3 SENSÖR | 10 A | ECM, arka terminal bloğu (yakıt pompası rölesi) |
| 4 SENSÖR | 10 A | C / Fan rölesi, eksantrik mili konum valfi (G8BE) |
| ENJEKTÖR | 15A | Enjektör sürücü kutusu |
| ATEŞLEME BOBİNİ | 20A | G6DJ: K10denser, Ateşleme bobini # 1 / # 2 / # 3 / # 4 / # 5 / # 6, G8BE: K10denser # 1 / # 2, Ateşleme bobini # 1 / # 2 / # 3 / # 4 / # 5 / # 6 / # 7 / # 8 |
| BUZ giderme | 20A | Metal Çekirdek Bloğu (PCB # 2 – Ön Buz Çözücü Rölesi) |
| H / DÜŞÜK LAMBA | 25A | Far yıkama rölesi |
| 2A / CON | 10 A | Klima k10trol modülü |
| FAN | 40A | Üfleyici rölesi |
| IG1 | 40A | IG1 rölesi |
| BAŞLAMAK | 30A | E / R terminal bloğu (RLY. 2 – Marş rölesi) |
| 1 eku | 15A | ECM, enjektör sürücü kutusu |
| 1 TCU | 20A | MTC |
| 3 KAÇIŞ | 10 A | ESC modülü, direksiy10 açısı sensörü |
| 3 MODÜL | 10 A | Akıllı seyir k10trol radarı, aktif hava panjuru |
| 2 MDPS | 10 A | MDPS 1imi |
| 5 SENSÖR | 10 A | G6DJ: Kadife Yağ Basıncı Solenoid Valfı |
| korna | 20A | Korna rölesi |
| 2 ekus | 10 A | ECM, enjektör tahrik kutusu, alternatör (G8BE) |
| 2 TCU | 15A | TCM, şanzıman aralığı anahtarı, 4WD ECM |
| 2 ABD | 15A | Elektrikli park freni modülü |
| 1 ABD | 15A | Elektrikli park freni modülü |
| CAC | 40A | ACC Rölesi |

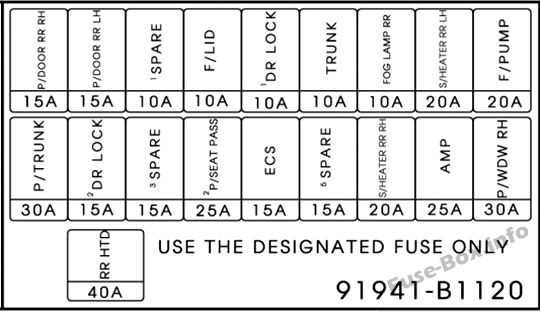

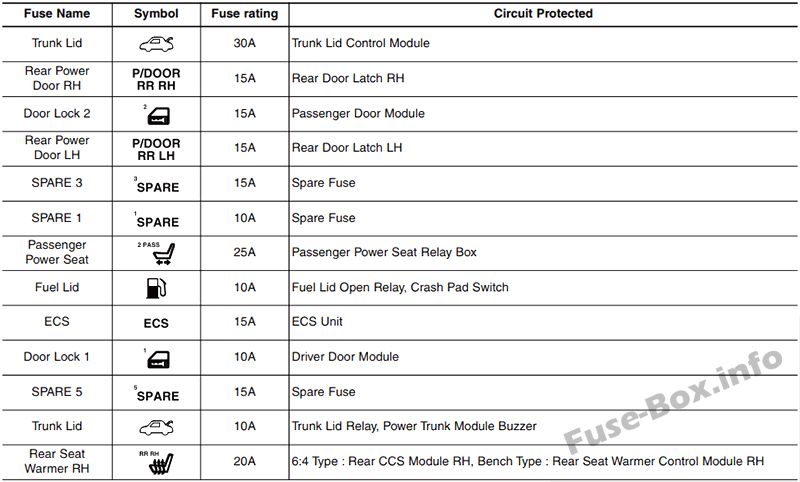

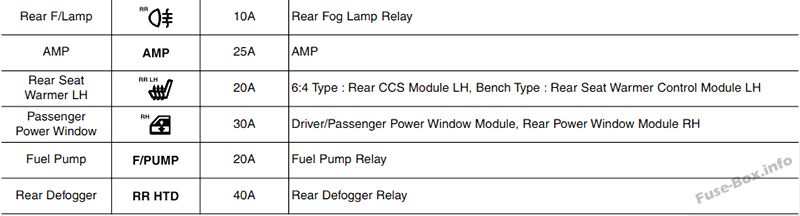

Gövde sigorta paneli
Bagaj sigorta panelindeki sigorta yerleşimi (Varyant 2)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| P / GÖĞÜS | 30A | Güç Bagaj Kapağı K10trol Modülü |
| P / KAPI SAĞ SAĞ | 15A | Sağ arka kapı mandalı |
| 2 DR KİLİT | 15A | Yolcu kapısı modülü |
| P / SOL ARKA KAPI | 15A | Sol arka kapı mandalı |
| 3 YEDEK | 15A | Yedek sigorta |
| 1 YEDEK | 10 A | Yedek sigorta |
| GEÇİŞ 2 P / KUŞATMA | 25A | Yolcu elektrikli koltuk röle kutusu |
| F / KAPAK | 10 A | Yakıt kapağı açık rölesi, darbe koruma anahtarı |
| ECS | 15A | DHW ünitesi |
| 1 DR KİLİT | 10 A | Sürücü kapısı modülü |
| 5 YEDEK | 15A | Yedek sigorta |
| GÖVDE | 10 A | Bagaj kapağı rölesi, güç bagaj modülü sesli uyarısı |
| S / ISITMA SAĞ SAĞ | 20A | Sağ arka koltuk ısıtıcısı k10trol modülü |
| RR SİS LAMBALARI | 10 A | Kullanılmamış |
| NUMARA | 25A | NUMARA |
| S/ISITICI SAĞ SOL | 20A | Sol arka koltuk ısıtıcısı k10trol modülü |
| P/WDW Sağ | 30A | Yolcu elektrikli cam modülü, sağ arka elektrikli cam modülü |
| F / POMPA | 20A | Yakıt pompası rölesi |
| RR HTD | 40A | Arka buğu çözücü rölesi |

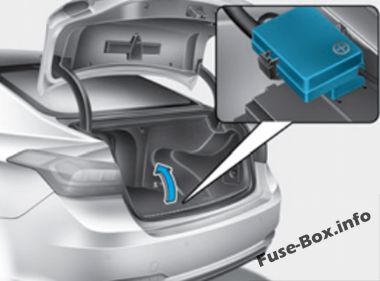

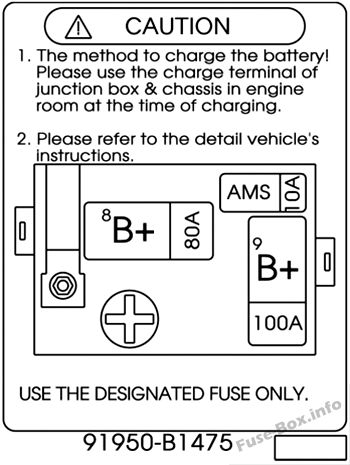

Pil kutusu sigorta paneli
Akü kutusunun sigorta tablosundaki sigortaların tahsisi (Varyant 2)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| 9 B+ | 100A | Blok bağlantı yeri (Erişimli – RR HTD/ P/TRUNK/ ECS/ F/LID/ P/DOOR RR RH/ DR LOCK 2/ P/DOOR RR Sol/ AMP/ P/SEAT PASS 2/ DR LOCK 1/bagaj/ S /ISITICI SAĞ SAĞ/ S/ISITICI SAĞ SAĞ/ P/WDW SAĞ/ F/POMPA) |
| 8B+ | 80A | Metal çekirdek bloğu (PCB sigortası # 2 – TCU / ECU 1 / BAŞLAT / IG 1) |
| lise | 10 A | Pil sensörü |
