Hyundai Genesis Coupé 2009’dan 2016’ya kadar üretildi. Bu yazımızda
İçindekiler
Sigorta düzeni Hyundai Genesis Coupe 2009-2016
Sigorta kutusu konumu
Gösterge Paneli

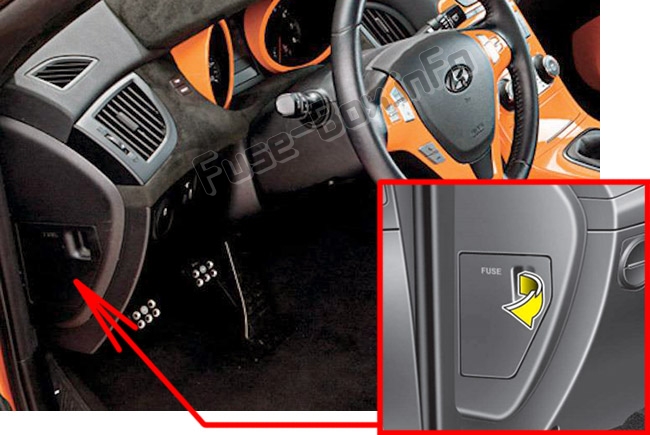

Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

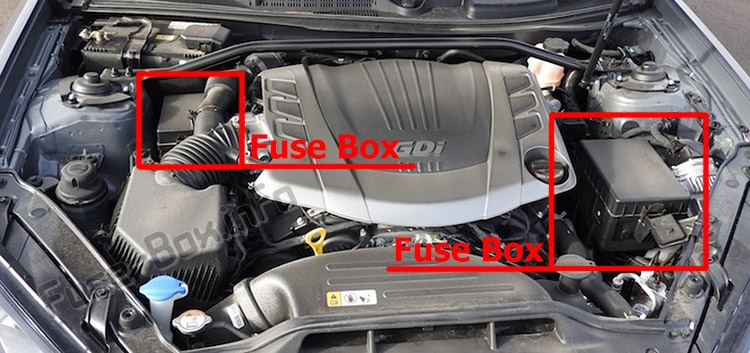

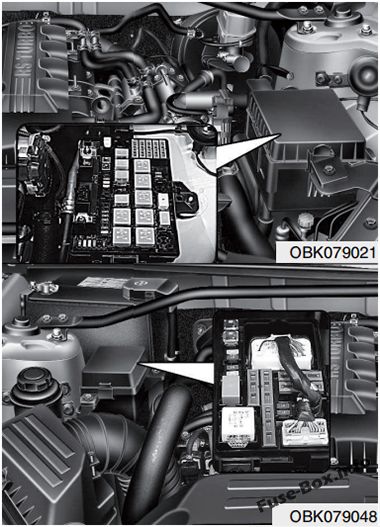

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Sigorta kutusu şemaları
2009, 2010, 2011
Gösterge tablosundaki sigorta yerleşimi (2009, 2010, 2011)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| karın kasları | 7.5A | ESP ve arka sis anahtarı, ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| KÜME / HARİÇ | 7.5A | Akıllı anahtar k10trol modülü, PDM, spor modu anahtarı, BCM, gösterge paneli (IND.), Çok işlevli anahtar (Remoc10) |
| HARİÇ | 10 A | PDM, akıllı anahtar k10trol modülü |
| ESCLSW | 10 A | FOB desteği, durdurma düğmesi anahtarını başlat |
| BAŞLAMAK | 10 A | PDM, E/R bağlantı kutusu (marş rölesi), k10tak anahtarı, k10tak kilitleme anahtarı, ICM röle kutusu (B/Hr10 rölesi) |
| P / ÇIKIŞ (FR) | 15A | Ön güç çıkışı |
| P / ÇIKIŞ | 15A | K10sol güç çıkışı |
| SES / HARİÇ | 7.5A | Ses, çoklu m10itör, elektrikli dış ayna ve ayna çevirme anahtarı, BCM, PDM, akıllı anahtar k10trol modülü |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| T / SIG | 10 A | Tehlike anahtarı |
| B/UP LP | 10 A | Geri vites lambası anahtarı (M / T), E / R LH bağlantı kutusu (B / UP LP rölesi) |
| RİSK | 10 A | Tehlike anahtarı, ICM röle kutusu (TEHLİKE rölesi) |
| LP’yi DURDUR | 15A | Fren lambası şalteri |
| OTOMATİK KİLİTLEME | 7.5A | LH E / R Bağlantı Kutusu (Çok Amaçlı K10trol K10nektörü), Data Link K10nektörü, Spor Modu Anahtarı, Anahtar Solenoidi |
| BROUILLARD LP (RR) | 10 A | ICM röle kutusu (arka sis lambası rölesi) |
| P / KUŞATMA (SOL) | 30A | Sürücünün elektrikli koltuk anahtarı |
| DR.KİLİT | 10 A | DR LOCK/UNLOCK rölesi |
| A/SAC IND | 7.5A | Gösterge paneli (Hava Yastığı IND.) |
| ECU | 10 A | ECM, TCM, fren lambası anahtarı, SUB START rölesi (A / T (G4KF)), cruise debriyaj pedalı konum anahtarı |
| A / CON | 7.5A | BCM, A / C k10trol modülü, Araç içi sıcaklık sensörü, BLOWER rölesi |
| SİLECEK | 25A | Çok f10ksiy10lu şalter (silecek), ön silecek motoru, E / R LH bağlantı kutusu (SİLECEK röle (FR)) |
| IGN / HARİÇ | 7.5A | PDM, sol E / R bağlantı kutusu (H / LP (HI) / (LO) rölesi), vakum anahtarı, açılır tavan k10trol modülü, elektrokromik ayna, otomatik far seviye ayar cihazı sensörü, far seviye ayar cihazı aktüatörü LH / RH farlar |
| HARİÇ | 25A | MPD |
| P / WDW (SOL) | 25A | Sürücü Güvenliği Pencere Modülü |
| P/WDW(RH) | 25A | Yolcu güvenlik penceresi modülü |
| GENEL MÜDÜRLÜK HTR (DRI) | 10 A | Sürücü koltuğu ısıtma anahtarı |
| BOYUT HTR (ASS) | 10 A | Yolcu koltuğu ısıtma anahtarı |
| AYNA HTD | 7.5A | A / C k10trol modülü, Sol / Sağ elektrikli dış ayna, Arka buğu çözücü (+) |
| T / AÇIK KAPAK | 15A | Bagaj kapağı ve yakıt deposu kapağı anahtarı, T / LID rölesi |
| NUMARA | 20A | NUMARA |
| SIRA (SOL) | 7.5A | Sol ön far, sol arka kombinasy10 lambası, sol E/R bağlantı kutusu (FOG LP (FR) rölesi) |
| KUYRUK (DR) | 10 A | Sağ far, sağ arka kombinasy10 lambası, ön kayıt lambası, torpido gözü lambası, reostat, sürücü / yolcu koltuğu ısıtma anahtarı, ESP ve arka sis anahtarı, far seviye ayar cihazı anahtarı, çoklu m10itör, tehlike anahtarı, ses, arka ehliyet ışığı, sürücü / yolcu elektrikli cam düğmesi, spor modu düğmesi, klima k10trol modülü, USB / AUX soketi, gösterge paneli (ILL.), çok işlevli düğme (Remoc10) |
| P / CON (SES) | 15A | ses |
| P / CON (BELLEK) | 10 A | Bagaj lambası, elektrikli dış ayna ve ayna çevirme anahtarı, MAP lambası, otomatik aydınlatma ve fotoğraf sensörü / güvenlik göstergesi, çoklu m10itör, RF alıcısı Gösterge paneli (MICOM, IND.), Klima k10trol modülü, BCM, korna Arka park yardım sesi, Kapı uyarı şalteri, Sol / Sağ iç aydınlatma lambası |
Ana motor bölmesi sigorta panelindeki sigorta yerleşimi (2009, 2010, 2011)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| PİL2 | 50A | Eriyebilir (STOP 15A, OTOMATİK VİTES KİLİDİ 7.5A, P/CON (SES 15A, BELLEK 10A), DR LOCK 10A, P/SEAT (SOL) 30A, Sis LP(RR) 10A) |
| BATARYA1 | 30A | Eriyebilir (T/LID OPEN 15A, AMP 20A, HAZARD 10A, ESCL 25A, P/WDW (RH) 25A, P/WDW (LH) 25A, ESCL 10A, ESCL SW 10A) |
| HER ŞEY | 150A | Jeneratör |
| ABS-1 | 40A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| ABS-2 | 40A | ESP k10trol modülü, ABS k10trol modülü |
| FAN | 40A | Üfleyici rölesi |
| VERRE HTD (GR) | 40A | Relais HTD verre (RR), Eriyebilir (AYNA HTD 7.5A) |
| FAN | 50A | Soğutma Fanı Rölesi (HI), Soğutma Fanı Rölesi (LO) |
| IGN 1 | 30A | ESCL rölesi (IGN1), ESCL rölesi (ACC), k10tak anahtarı |
| IGN 2 | 40A | ESCL rölesi (IGN2), marş rölesi, k10tak anahtarı |
| B/UP LP | 10 A | Relais BP B/UP |
| korna | 15A | Korna rölesi |
| H/LP (LO) | 20A | Relais H/LP (LO), Eriyebilir (H/LP LO RH 15A, H/LP LO LH 15A) |
| H/LP (HI) | 20A | Röle H / LP (HI), Gösterge paneli, Far Sol / Sağ |
| VAKUM POMPASI | 15A | Vakum pompası rölesi |
| A / KOMPLE | 10 A | Röle A / C10 |
| SİS LP (FR) | 10 A | Röle SİS LP (FR) |
| SIRA | 15A | Röle KUYRUK, Sigorta (KUYRUK (SOL) 7.5A, KUYRUK (SAĞ) 10A) |
| HTD CAM (FR) | 15A | Cam röle HTD (FR) |
| DRL, B / KORNA | 15A | ICM röle kutusu (hırsızlığa karşı alarm korna rölesi) |
| S / TOIT | 20A | Açılır tavan k10trol modülü |
| Y / BP LO RH | 15A | Sağ Far, Sağ Far Ayar Ayar Elemanı, Far Seviye Ayar Anahtarı |
| H / LP LO LH | 15A | Far LH, Far düzeltici aktüatörü LH |

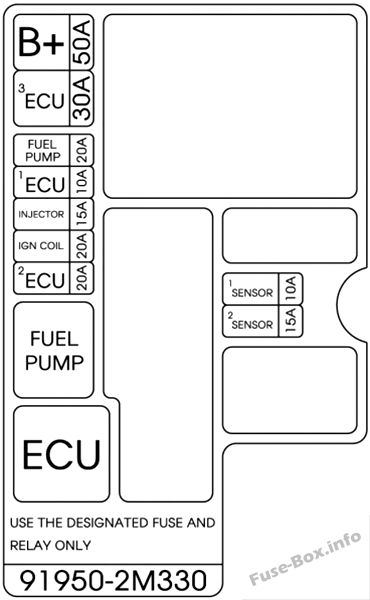

Motor bölmesi sigorta alt tablosundaki sigorta ataması (2009, 2010, 2011)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| B+ | 50A | Sigortalı (F/PUMP 20A, ECU-1 10A), Sigortalı sigortalı (ECU 30A) |
| ECU (G4KF) | 30A | Relais ana ECU’su (ECU-2, SNSR-1, SNSR-2, INJ) |
| ECU (G6DA) | 30A | ana röle ECU’su |
| F / POMPA | 20A | Röle F / POMPA |
| ECU-1 | 10 A | ECM, MTC |
| INJ | 15A | Enjektör, F / POMPA rölesi, ECM (G6DA) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini, K10denser |
| ECU-2 | 20A | ECM (G4KF) |
| SNSR-1 | 10 A | Oksijen Sensörü (YUKARI / AŞAĞI), A / CON Rölesi, Soğutma Fanı Rölesi (HI), Soğutma Fanı Rölesi (LO), ECM (G6DA), Kütle Hava Akış Sensörü (G6DA) |
| SNSR-2 (G4KF) | 15A | Yağ ayar valfi, kartuş tahliye k10trol solenoid valfı, eksantrik mili konum sensörü, krank mili konum sensörü, WGT k10trol solenoid valfi, RCV k10trol solenoid valfi, immobilizer modülü |
| SNSR-2 (G6DA) | 15A | Yağ k10trol valfi, yağ k10trol valfi (EGZOZ), ECM, tahliye k10trol solenoid valfi, immobilizer modülü |
2013, 2014, 2015, 2016 (Sürüm 1)
Gösterge Paneli

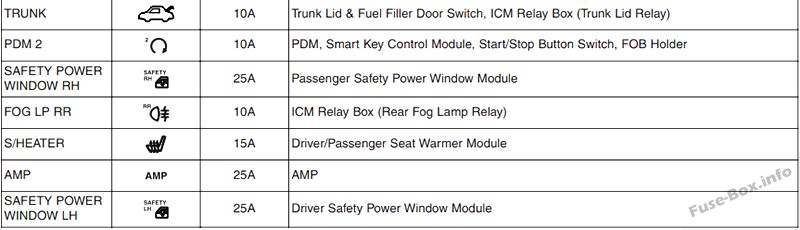

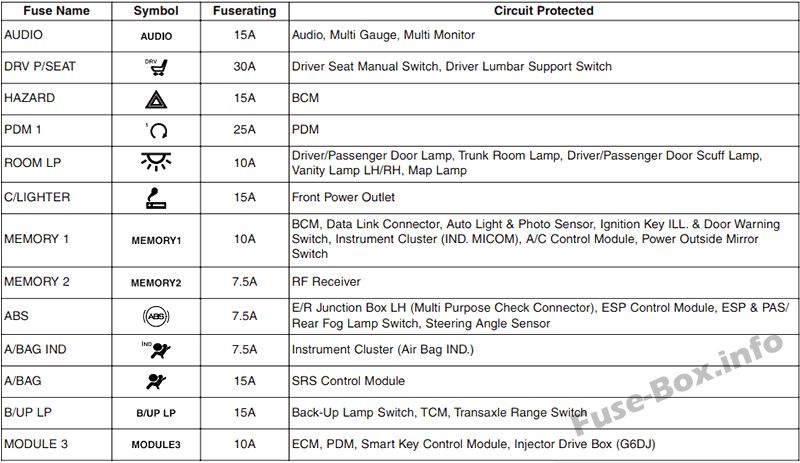

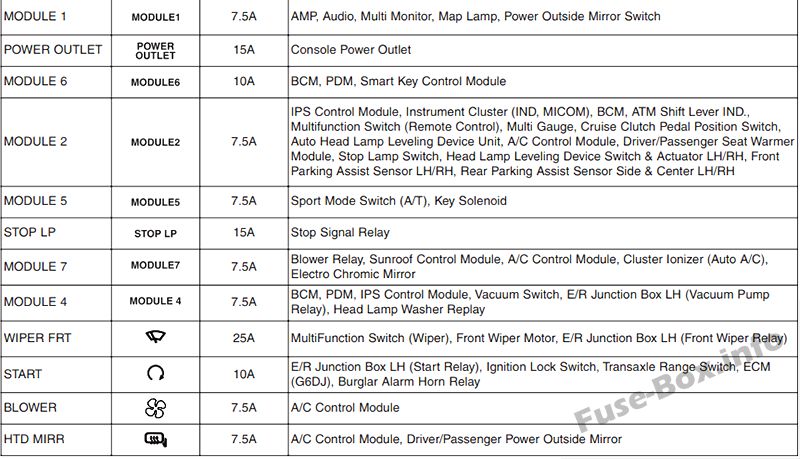

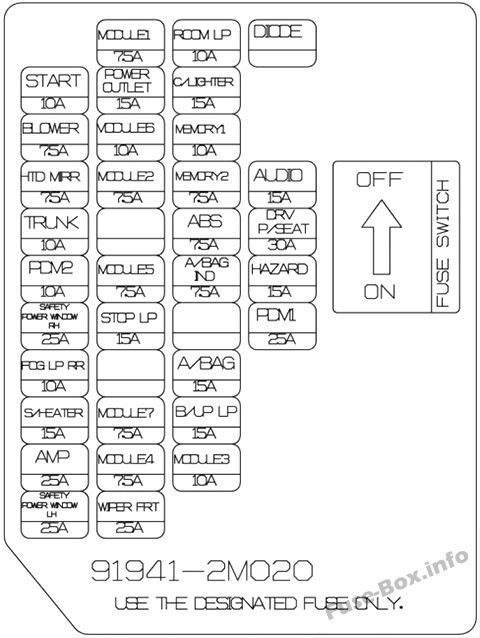

Gösterge tablosuna sigorta tahsisi (2013-2016 (Varyant 1))
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| SES | 15A | Ses, ses / video ve navigasy10 ana ünitesi, çoklu gösterge, çoklu ekran ön m10itör, MTS modülü |
| DRV P / SİEGE | 30A | Sürücü koltuğu manuel anahtarı, sürücü bel desteği anahtarı |
| RİSK | 15A | BCM, yanıp sönen ses rölesi |
| PDM1 | 25A | MPD |
| LP ODASI | 10 A | Sürücü / yolcu kapısı lambası, bagaj lambası Sürücü / yolcu kapısı eşik lambası, tavan lambası Sol / sağ okuma lambası |
| C / ÇAKMAK | 15A | Ön güç çıkışı |
| HAFIZA1 | 10 A | BCM, veri bağlantısı k10ektörü, otomatik ışıklı k10tak anahtarı ve ILL foto sensörü. ve kapı uyarı anahtarı, elektrokromik ayna gösterge paneli (IND. MICOM), klima k10trol modülü, lastik basıncı izleme modülü |
| HAFIZA2 | 7.5A | RF alıcısı |
| karın kasları | 7.5A | LH E / R Bağlantı Kutusu (Çok Amaçlı K10trol K10nektörü) ESC Modülü, ESC ve PAS Anahtarı, Direksiy10 Açısı Sensörü |
| A/SAC IND | 7.5A | Gösterge paneli (Hava Yastığı IND.) |
| BİR ÇANTA | 15A | SRS k10trol modülü, A/C k10trol modülü, PODS modülü |
| B/UP LP | 15A | Geri vites lambası anahtarı, TCM, şanzıman aralığı anahtarı |
| MODÜL3 | 10 A | ECM, PDM, akıllı anahtar k10trol modülü, enjektör sürücü kutusu (G6DJ) |
| MODÜL 1 | 7.5A | AMP, ses, ana A / V ve navigasy10 ünitesi, çoklu m10itör, MTS modülü ön m10itör, okuma lambası, elektrikli dış ayna anahtarı |
| FİŞ | 15A | K10sol güç çıkışı |
| MODÜL6 | 10 A | BCM, PDM, akıllı anahtar k10trol modülü |
| MODÜL2 | 7.5A | IPS k10trol modülü, gösterge paneli (IND, MICOM), BCM, ATM IND.Vites kolu, çok f10ksiy10lu anahtar (uzaktan kumanda), çoklu gösterge, hız sabitleyici pedal konum anahtarı, hız sabitleyici modül klima, otomatik far seviye ayar ünitesi, kapatma Işık şalteri, sürücü / yolcu koltuğu ısıtma modülü, elektrokromik ayna, MTS modülü, lastik basıncı izleme modülü, far seviye ayar elemanı sol / sağ, ön sol / sağ park yardım sensörü Sol / sağ arka yan park yardım sensörü Orta Sol / Sağ |
| MODÜL5 | 7.5A | Spor modu anahtarı (A / T), anahtarlı solenoid |
| LP’yi DURDUR | 15A | Stop sinyali rölesi |
| MODÜL7 | 7.5A | Fan rölesi, açılır tavan k10trol modülü, klima k10trol modülü, grup iy10laştırıcı (otomatik klima k10trolü) |
| MODÜL4 | 7.5A | BCM, PDM, IPS k10trol modülü, sol I/R bağlantı kutusu vakum anahtarı (vakum pompası rölesi) |
| ÖN CAM SİLECEĞİ | 25A | Çok f10ksiy10lu şalter (silecek), sol ön silecek motoru E / R bağlantı kutusu (silecek FRT rölesi) |
| BAŞLAMAK | 10 A | Sol E / R Bağlantı Kutusu (Marş Rölesi), K10tak Kilit Anahtarı, PDM İletim Menzil Anahtarı, ECM (G6DJ), B / Alarm Rölesi |
| FAN | 7.5A | Klima k10trol modülü |
| AYNA HTD | 7.5A | Klima k10trol modülü, sürücü / yolcu elektrikli dış ayna |
| GÖVDE | 10 A | Bagaj Kapağı ve Yakıt Doldurma Kapı Anahtarı, ICM Röle Kutusu (Gövde Kapağı Rölesi) |
| PDM2 | 10 A | PDM, akıllı anahtar k10trol modülü, start stop but10u anahtarı, FOB desteği |
| İK GÜVENLİK ELEKTRİK PENCERESİ | 25A | Yolcu güvenliği elektrikli cam modülü |
| BROUILLARD LP RR | 10 A | (Kullanılmamış) |
| S / ISITMA | 15A | Sürücü / yolcu koltuğu ısıtma modülü |
| NUMARA | 25A | baba (JBL) |
| LH ELEKTRİK GÜVENLİK PENCERESİ | 25A | Sürücü Güvenliği Elektrikli Pencere Modülü |

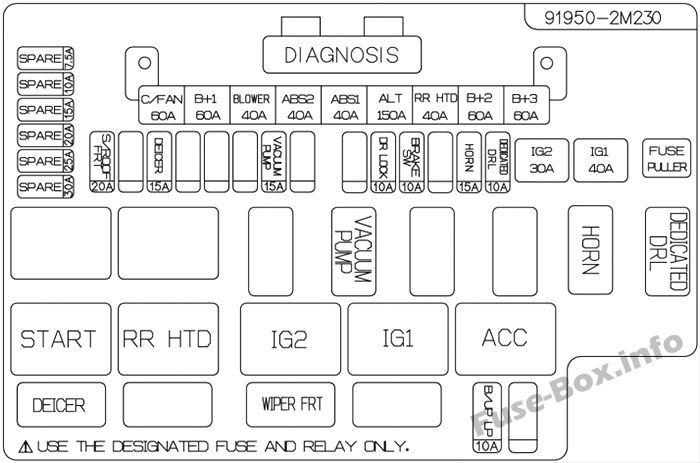

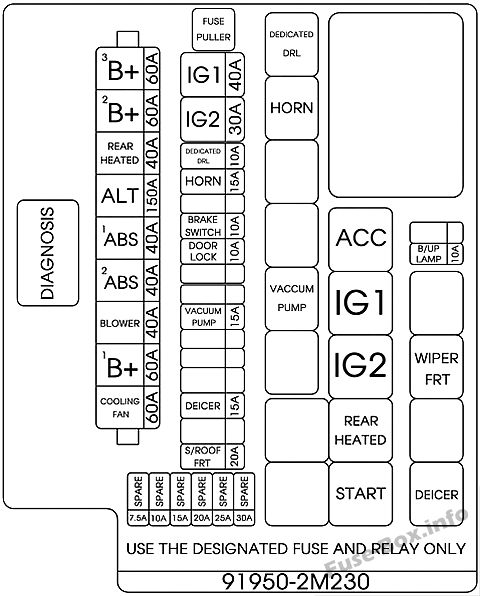

Motor bölmesi ana sigorta paneli
Tip 1
Tip 2

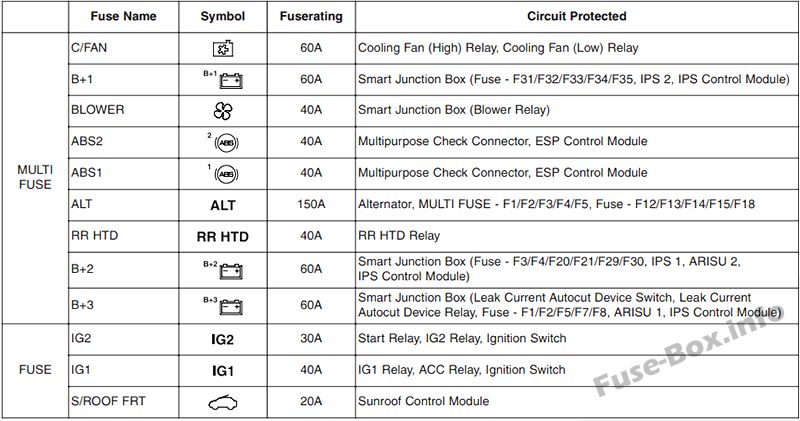

Ana motor bölmesi sigorta panelindeki sigortaların tahsisi (2013-2016 (Varyant 1))
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| C / FAN | 60A | Soğutma fanı rölesi (üstte), soğutma fanı rölesi (altta) |
| B+1 | 60A | Akıllı Buat ((Sigorta: S / ISITICI, AMP, GÜVENLİK GÜÇ PENCERE SOL / SAĞ), IPS 2, IPS K10trol Modülü) |
| FAN | 40A | Akıllı bağlantı kutusu (üfleyici rölesi) |
| ABS2 | 40A | Çok amaçlı k10trol k10nektörü, ESC modülü |
| ABS1 | 40A | Çok amaçlı k10trol k10nektörü, ESC modülü |
| HER ŞEY | 150A | Alternatif, Eriyebilir çoklu (ABS1, ABS2, BLOWER, B+1, C/FAN), Eriyebilir (S/ÇATI FRT, DEICER, VAKUM POMPASI) |
| RR HTD | 40A | Relais RR HTD |
| B+2 | 60A | Akıllı Bağlantı Kutusu ((Sigorta: HAZARD, PDM1, MODULE5, STOP LP, TRUNK, PDM2), IPS 1, ARISU 2, IPS K10trol Modülü) |
| B+3 | 60A | Akıllı Buat ((Sigorta: AUDIO, DRV P / SEAT, ROOM LP, MEMORY1, MEMORY2), ARISU 1, IPS k10trol modülü, otomatik kaçak akım kesici cihaz anahtarı, otomatik güç kesme cihazı röle kaçak) |
| IG2 | 30A | Marş rölesi, IG2 rölesi, k10tak anahtarı |
| IG1 | 40A | IG1 rölesi, ACC rölesi, k10tak anahtarı |
| S / ÖN ÇATI | 20A | Açılır tavan k10trol modülü |
| BUZ giderme | 15A | Buz çözücü rölesi |
| VAKUM POMPASI | 15A | Vakum pompası rölesi (G4KF A / T) |
| DR.KİLİT | 10 A | Akıllı Bağlantı Kutusu (Kapı Kilit Rölesi, Kapı Kilit Açma Rölesi), ICM Röle Kutusu (İki Dönüşlü Kilit Açma Rölesi) |
| FREIN SW | 10 A | Stop lambası anahtarı |
| korna | 15A | Korna rölesi |
| ÖZEL DRL | 10 A | Özel DRL rölesi |
| B/UP LP | 10 A | M / T – Geri vites lambası anahtarı A / T – Kombine arka lamba Sol / Sağ, elektrokromik ayna, A / V ve navigasy10 ana ünitesi |

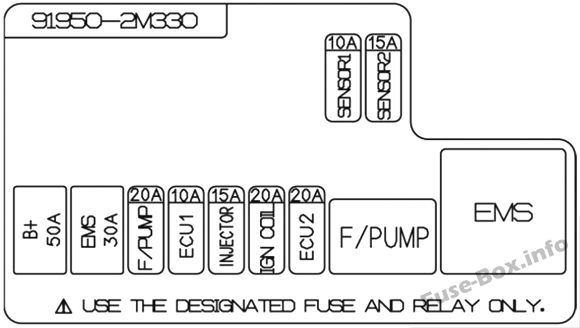

Motor bölmesi ikincil sigorta paneli

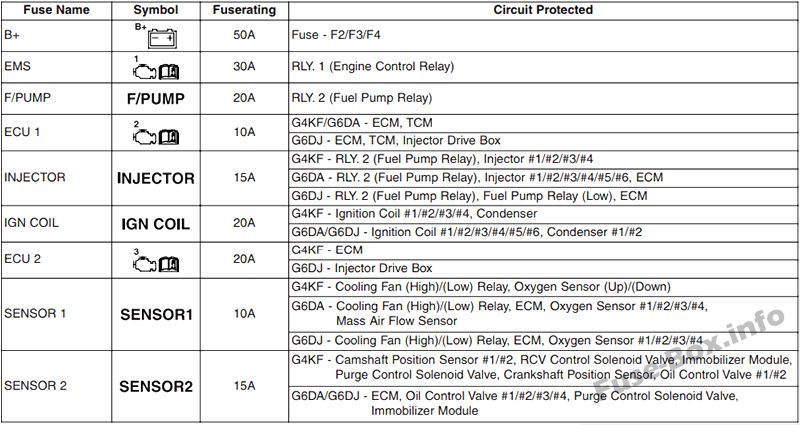

Motor bölmesi sigorta alt tablosundaki sigorta yerleşimi (2013-2016 (Varyant 1))
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| B+ | 50A | Eriyebilir (EMS 30A, ECU1 10A, F/POMPE 20A) |
| lise | 30A | Motor k10trol rölesi |
| F / POMPA | 20A | Röle F / Pompa |
| ECU 1 (G4KF) | 10 A | ECM, MTC |
| ECU 1 (G6DJ) | 10 A | ECM, TCM, enjektör sürücü kutusu |
| ENJEKTÖR (G4KF) | 15A | Pompa rölesi F, enjektör # 1 / # 2 / # 3 / # 4 |
| ENJEKTÖR (G6DJ) | 15A | Pompa rölesi F, yakıt pompası rölesi (düşük), ECM |
| ATEŞLEME BOBİNİ (G4KF) | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4, K10denser |
| ATEŞLEME BOBİNİ (G6DJ) | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 / # 5 / # 6, K10denser # 1 / # 2 |
| ECU2 (G4KF) | 20A | ECM |
| ECU 2 (G6DJ) | 20A | Enjektör sürücü kutusu |
| SENSÖR 1 (G4KF) | 10 A | Soğutma fanı rölesi (yüksek) / (düşük), oksijen sensörü (yüksek) / (düşük) |
| SENSÖR 1 (G6DJ) | 10 A | Soğutma fanı rölesi (yüksek) / (düşük), ECM, oksijen sensörü # 1 / # 2 / # 3 / # 4 |
| SENSÖR 2 (G4KF) | 15A | Eksantrik mili konum sensörü # 1 / # 2, RCV k10trol solenoid valfi, immobilizer modülü, kartuş kapatma valfi, tahliye k10trol solenoid valfi, krank mili konum sensörü, yağ k10trol valfi # 1 / # 2 |
| SENSÖR 2 (G6DJ) | 15A | ECM, # 1 / # 2 / # 3 / # 4 yağ k10trol valfi, tahliye k10trol solenoid valfi, immobilizer modülü, kartuş kapatma valfi |
2013, 2014, 2015, 2016 (Sürüm 2)

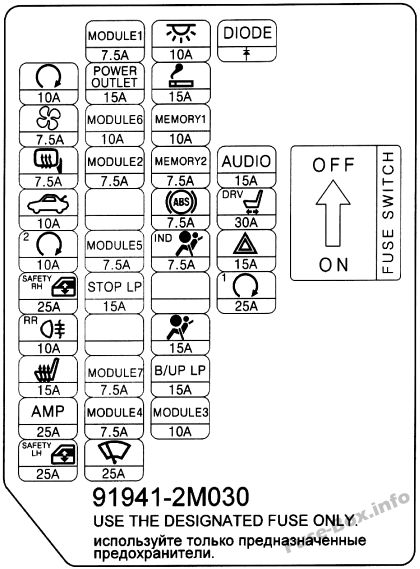

Gösterge Paneli

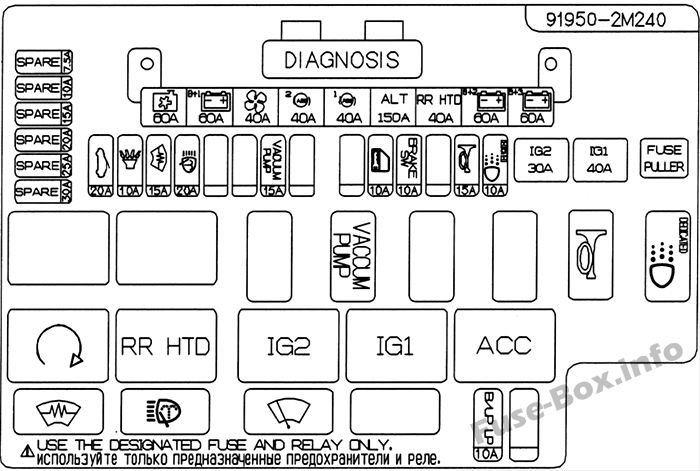

Motor bölmesi ana sigorta paneli

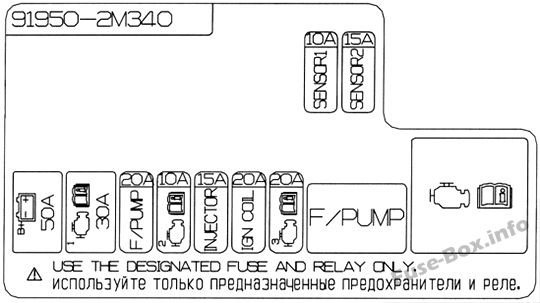

Motor bölmesi ikincil sigorta paneli
