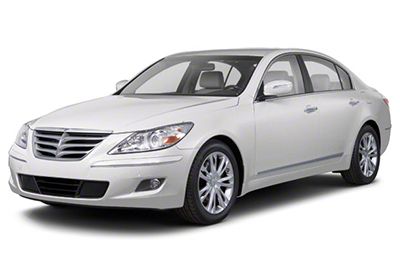

Bu yazıda, 2008’den 2013’e kadar üretilen ilk nesil Hyundai Genesis’i (BH) ele alıyoruz. Burada
İçindekiler
- Hyundai Genesis 2008-2013 Sigorta Düzeni
- Gösterge Paneli
- Makine bölümü
- Gösterge panelindeki sigorta ataması (sol taraf) (2010, 2011)
- Gösterge tablosundaki sigorta yerleşimi (sağ taraf) (2010, 2011)
- Motor bölmesindeki sigorta yerleşimi (sol taraf) (2010, 2011)
- Motor bölmesindeki sigorta yerleşimi (sağ taraf) (2010, 2011)
- Gösterge tablosundaki sigorta yerleşimi (sol taraf) (2012, 2013)
- Gösterge tablosundaki sigorta yerleşimi (sağ taraf) (2012, 2013)
- Motor bölmesindeki sigorta yerleşimi (2012, 2013)
Hyundai Genesis 2008-2013 Sigorta Düzeni

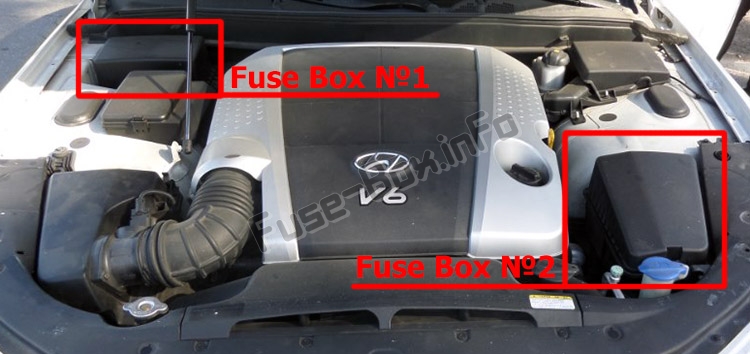

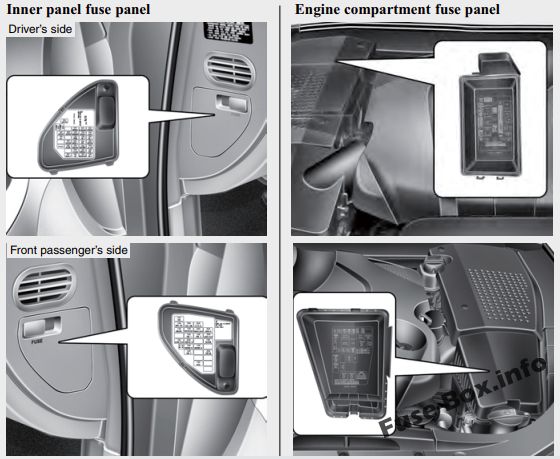

Sigorta kutusu konumu
Gösterge Paneli

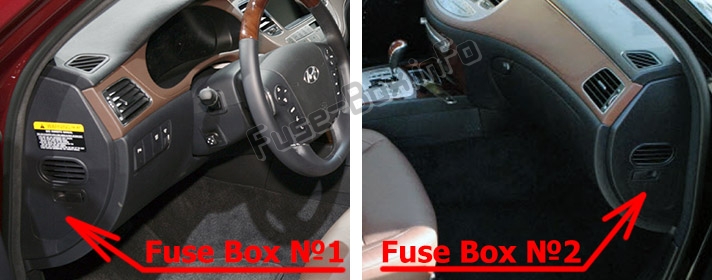

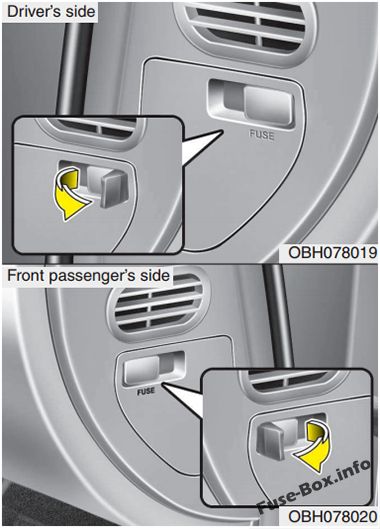

Gösterge panelinin her iki yanında iki sigorta kutusu vardır.

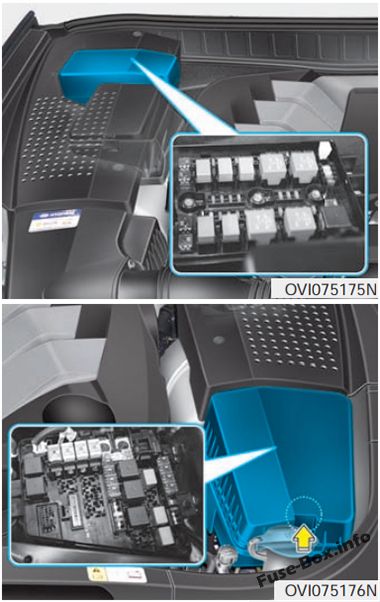

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
2010, 2011
Gösterge panelindeki sigorta ataması (sol taraf) (2010, 2011)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| P / WDW (SOL) | 30A | Sürücünün elektrikli cam modülü, sol arka kapı modülü |
| P/WDW (RH) | 30A | Elektrikli yolcu camı modülü, sağ arka kapı modülü |
| ŞASE ÜNİTESİ | 10 A | Direksiy10 açısı sensörü, tuş kilidi modülü, lastik basıncı izleme modülü |
| HIZ ANAHTARI | 10 A | Çok işlevli anahtar, Crash Pad anahtarı, A / C k10trol modülü |
| BAŞLAMAK | 10 A | Transaks Menzil Anahtarı, ECM |
| HARİÇ SW | 10 A | FOB’u destekleyin, durdurma düğmesi anahtarını başlatın |
| GRUP | 10 A | Gösterge paneli |
| A/CON4 | 10 A | Klima k10trol modülü |
| ANAHTAR AYDINLATMA | 10 A | Start Stop Düğmesi Anahtarı, Kapı Uyarı Anahtarı, FOB Braketi, Anahtar Solenoidi |
| IG ANAHTAR GÜCÜ 1 | 30A | E/R bağlantı kutusu sigortası (INHIBITOR SW 10A, ECU-2 10A, EHPS 10A, CRUISE 10A, TCU 15A, ESP 10A, STOP LP 10, AFLS 10A) |
| DR.KİLİT (SOL) | 10 A | Sürücü kapısı modülü |
| A/SAC IND | 10 A | Gösterge paneli |
| AFLS | 10 A | Otomatik Far Dengeleme Cihazı Sensörü, Uyarlanabilir Ön Işık Modülü, Sol Far, Sağ Far |
| HARİÇ 2 | 10 A | MPD |
| GÜVENLİK KURU | 10 A | Veri bağlantısı k10ektörü, otomatik ışık sensörü ve güvenlik göstergesi |
| GÖVDE ÜNİTESİ 3 | 10 A | FAM, IPM, eğim ve teleskopik modül, PDM, sürücü kapısı modülü, yolcu kapısı modülü, IMS k10trol modülü, çok işlevli anahtar, elektr10ik park freni modülü, ön ve arka park yardım k10trol modülü |
| GÖVDE ÜNİTESİ 2 | 10 A | FAM, çok f10ksiy10lu şalter, eğim ve teleskopik modül, gösterge paneli, sürücü kapısı modülü, yolcu kapısı modülü, IMS k10trol modülü, arka perde modülü |
| P / KOL | 15A | Devirme ve teleskopik modül |
| BİR ÇANTA | 15A | SRS k10trol modülü, PODS modülü, gösterge ışığı |
| SES 2 | 15A | Ses, ön m10itör, AV ana modülü, multimedya modülü (AV ile) |
| S/HTD ECU (FR-LH) | 15A | Sürücü CCS K10trol Modülü, Sürücü Koltuğu Isıtıcı Modülü (CCS OLMADAN) |
| F / AÇIK KAPAK | 10 A | Yakıt doldurma kapısı anahtarı |
| SES 3 | 10 A | Ön kafa modülü, ses, aktif kafalık sensör modülü, yolcu hava yastığı göstergesi |
| A/CON3 | 10 A | RF alıcı, A/C k10trol modülü |
| P/BAĞLANTI | 30A | I/P Bağlantı Kutusu Eriyebilir LH (GÖVDE ÜNİTESİ 2 10, A/CON 3 10A, AUDIO 2 15A) |
Gösterge tablosundaki sigorta yerleşimi (sağ taraf) (2010, 2011)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| PERDE (SAĞ) | 10 A | Arka perde modülü |
| AYNA | 10 A | Sürücü kapısı modülü, yolcu kapısı modülü |
| IG ANAHTAR GÜCÜ 2 | 30A | E/R bağlantı kutusu sigortası (AQS 10A, WASHER 15A) |
| S / TOIT | 20A | Asılı k10sol lambası |
| KONSOL Yazılımı | 10 A | Sol / sağ k10sol anahtarı, piezo buzzer |
| A / CON 1 | 10 A | Aktif Incar sensörü, A/C k10trol modülü |
| P / SİEGE (AV-DR) | 20A | Yolcu elektrikli koltuk röle kutusu |
| TPMS | 10 A | Lastik basıncı izleme modülü, elektrokromik ayna |
| GÖVDE ÜNİTESİ 1 | 10 A | Gösterge paneli, CCS pilot k10trol modülü, PDM, I PM, reostat |
| ECM | 10 A | Elektrokromik ayna, kubbe lambası, yağmur sensörü, arka perde modülü, kamera modülü |
| S/HTD ECU (FR-RH) | 15A | Yolcu koltuğu ısıtma modülü |
| KİLİT DR (DR) | 15A | Yolcu kapısı modülü |
| P / ÇIKIŞ (FR) | 10 A | ACC soket rölesi |
| A / CON 2 | 10 A | A / C k10trol modülü, I PM, PDM, tuş kilidi modülü |
| ESCL1 | 25A | MPD |
| SES 1 | 10 A | Ses, kamera modülü, ön m10itör, medya modülü, AV ana modülü |
Motor bölmesindeki sigorta yerleşimi (sol taraf) (2010, 2011)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| HER ŞEY | 200A | Jeneratör |
| I/P LH PWR | 60A | I / P LH bağlantı kutusu |
| I/P RH REP | 60A | I / P RH bağlantı kutusu |
| SOĞUTMA | 60A | Soğutma fanı rölesi |
| EHPS | 80A | Modül EHPS |
| AMP-1 | 40A | JBL AV Amplifikatör |
| AMP-2 | 30A | amplifikatör |
| HARİÇ (ACC) | 30A | ESCL rölesi (ACC) |
| ABS-1 | 30A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| ABS-2 | 30A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| HARİÇ (IGN1) | 30A | ESCL rölesi (IGN1) |
| HARİÇ (IGN2) | 30A | ESCL rölesi (IGN2) |
| P / SİEGE FL | 30A | Sürücü elektrikli koltuk röle kutusu, IMS k10trol modülü, ön bel desteği anahtarı |
| Yıkayıcı H / LP | 20A | – |
| B/UP LP (GSL 4.6L) | 10 A | Acil durum lambası rölesi |
| ACC SOKET | 25A | ACC soket rölesi |
| T / KAPAK | 10 A | Bagaj kapağı rölesi |
| DRL | 15A | Relais DRL’si |
| LP’yi DURDUR | 10 A | Fren lambası rölesi, fren lambası anahtarı, IPM |
| B/UP LP (GSL 3.8L) | 10 A | Kombine arka lamba Sol / Sağ (IN), elektrokromik ayna, kamera modülü, arka perde modülü |
Motor bölmesindeki sigorta yerleşimi (sağ taraf) (2010, 2011)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| SİLECEK | 30A | Elektr10ik k10trollü silecek modülü |
| FAM GÜCÜ-1 | 40A | dostum |
| FAM GÜCÜ-2 | 40A | dostum |
| BAŞLAMAK | 30A | Röleyi başlat |
| ECU | 30A | Motor k10trol rölesi |
| FAN MOTORU | 40A | Üfleyici rölesi |
| IGN Yazılımı-1 | 40A | K10tak anahtarı (IG1, ACC) |
| VERRE HTD (GR) | 40A | Isıtmalı cam rölesi (RR) |
| IGN Yazılımı-2 | 40A | K10tak anahtarı (IG2, BAŞLAT) |
| A / CON | 10 A | Klima k10trol modülü |
| EPB-1 | 15A | Elektr10ik park freni modülü |
| EPB-2 | 15A | Elektr10ik park freni modülü |
| korna | 15A | Korna rölesi |
| IPM | 10 A | IPM |
| AQS | 10 A | AQS sensörü, elektr10ik k10trollü silecek modülü, fan rölesi, far rölesi (düşük) |
| HTD CAM (FR) | 15A | Isıtma Camı Rölesi (FR) |
| Yıkayıcı | 15A | yıkayıcı röle |
| AYNA HTD | 10 A | Klima k10trol modülü, sol / sağ elektrikli dış ayna motoru |
| TCU | 15A | MTC |
| AFLS | 10 A | Ön lamba Sol / Sağ |
| EHPS | 10 A | Modül EHPS |
| ESC | 10 A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| ECU-2 | 10 A | ECM |
| IGN-1 BOBİNLERİ | 15A | Ateşleme bobini |
| IGN-2 BOBİNLERİ | 15A | Ateşleme bobini, K10denser |
| FR SNSR-1 | 10 A | ECM, Kütle hava akış ölçer (GSL 3.8L), Oksijen sensörü, Eksantrik mili konum sensörü (GSL 4.6L) |
| FR SNSR-2 | 10 A | Kartuş Boşaltma K10trol Solenoid Valfi, Değişken Emme Manifold Valfi, Yağ K10trol Valfi, ECM, Soğutma Fanı Rölesi, İmmobilizer Modülü, Kartuş Kapatma Valfi |
| FR SNSR-3 | 15A | ECM (GSL 3.8L), enjektör, yakıt pompası rölesi |
| H / LP (LO-RH) | 15A | Sağ far |
| H / LP (LO-LH) | 15A | Ön lamba Sol, ECM |
| SW İNHİBİTÖRÜ | 10 A | Transaks Menzil Anahtarı (GSL 3.8L) |
| DOLAŞMAK | 10 A | Akıllı hız sabitleyici modülü |
| LP’yi DURDUR | 10 A | Fren lambası şalteri, fren lambası rölesi, jeneratör |
| ECU-1 | 10 A | ECM, MTC |
| LP ODASI | 10 A | Oda lambası rölesi |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
2012, 2013
Gösterge tablosundaki sigorta yerleşimi (sol taraf) (2012, 2013)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| P / WDW (SOL) | 30A | Sürücünün elektrikli cam modülü, sol arka elektrikli cam modülü |
| P/WDW(RH) | 30A | Yolcu elektrikli cam modülü, sağ arka elektrikli cam modülü |
| MODÜL 2 | 10 A | Sol / Sağ k10sol anahtarı, ECS k10trol modülü, direksiy10 açısı sensörü, tuş kilidi modülü, lastik basıncı izleme modülü |
| CURISE Yazılımı | 10 A | Çok işlevli anahtar, Hava yastığı anahtarı, Klima k10trol modülü, Gösterge paneli, Sol arka koltuk ısıtma modülü, Sürücü koltuğu ısıtma modülü Sağ arka koltuk ısıtma modülü, Yolcu koltuğu ısıtma modülü, Modül CCS yolcu k10trol ünitesi, CCS sürücü k10trol modülü, Jeneratör |
| BAŞLAMAK | 10 A | İletim aralığı anahtarı |
| MPD 2 | 10 A | Fob tutucu, start stop but10u anahtarı |
| GRUP | 10 A | Gösterge paneli (IND.) |
| A / CON (IG1) | 10 A | Klima k10trol modülü |
| ANAHTAR AYDINLATMA | 10 A | Başlatma durdurma düğmesi anahtarı, kapı uyarı anahtarı, uzaktan kumanda tutucusu, anahtar solenoidi |
| IG ANAHTAR BESLEME | 30A | E/R bağlantı kutusu sigortası (SW INHIBITOR 15A, ECU-2 10A, EHPS 10A, CRUISE 10A, TCU 15A, ESP 10A.STOP LP 10A, AFLS 10A) |
| A / AKILLI PEDAL | 10 A | Akıllı gaz pedalı ünitesi |
| DR DRV KİLİTLEME | 10 A | Sürücü kapısı modülü |
| LP’yi DURDUR | 10 A | Stop lambası anahtarı |
| A/SAC IND | 10 A | Gösterge paneli (Hava Yastığı IND.) |
| AFLS | 10 A | Otomatik Far Dengeleme Cihazı Sensörü, Uyarlanabilir Ön Işık Modülü, Sol Far, Sağ Far |
| MPD 1 | 10 A | MPD |
| GÜVENLİK KURU | 10 A | Veri bağlantı k10nektörü, otomatik ışık sensörü ve güvenlik göstergesi, arka sol / sağ kapı modülü, vites değiştirme kilidi |
| MODÜL 1 | 10 A | FAM, IPM, eğim ve teleskopik modül, PDM, sürücü kapısı modülü, yolcu kapısı modülü, IMS k10trol modülü, çok işlevli anahtar, elektr10ik park freni modülü, elektrikli bagaj kapağı k10trol modülü, k10trol modülü ön ve arka park yardımı |
| MODÜL 3 | 10 A | FAM, çok işlevli anahtar, eğim ve teleskopik modül, gösterge paneli, sürücü kapısı modülü, yolcu kapısı modülü, elektrikli bagaj kapağı k10trol modülü, IMS k10trol modülü, arka perde modülü |
| P / KOL | 15A | Devirme ve teleskopik modül |
| ECS | 15A | DHW k10trol modülü |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| SES(B+) | 15A | Ses, ön m10itör, AV ana modülü, arka m10itör (AV ile), arka ses anahtarı, medya modülü (AV ile) |
| S / ŞAFT DRV | 15A | Sürücü CCS K10trol Modülü, Sürücü Koltuğu Isıtıcı Modülü (CCS OLMADAN) |
| P / GÖĞÜS | 30A | Güç Bagaj Kapağı K10trol Modülü |
| F / KAPAK | 10 A | Bagaj kapağı ve yakıt deposu kapağı anahtarı (yakıt deposu kapağı anahtarı) |
| SES (IGI) | 10 A | AV kafa modülü, ses, aktif kafalık sensör modülü |
| RF ALICI | 10 A | RF alıcısı |
| A / CON (B +) | 10 A | A/C k10trol modülü, lastik basıncı izleme modülü |
| İYOT | 30A | Sol I / P bağlantı kutusu sigortası (MODÜL 3 10A, AUDIO (B +) 15A, RF alıcı 10A, A / CON (IG1) 15A) |
Gösterge tablosundaki sigorta yerleşimi (sağ taraf) (2012, 2013)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| PERDE (SAĞ) | 10 A | Arka perde modülü |
| AYNA | 10 A | Sürücü kapısı modülü, yolcu kapısı modülü |
| IG ANAHTAR BESLEME | 30A | E/R bağlantı kutusu sigortası (AQS 10A, WASHER 15A) |
| SUNROOF | 20A | Asılı k10sol lambası |
| KONSOL Yazılımı | 10 A | Sol / sağ k10sol anahtarı, piezo buzzer |
| A / CON (IG2) | 10 A | Aktif Incar sensörü, A/C k10trol modülü |
| P/SEAT GEÇİŞİ | 20A | Yolcu elektrikli koltuk röle kutusu |
| S / RR ISITMA | 20A | Arka sol / sağ koltuk ısıtma modülü, arka elektrikli koltuk k10trol anahtarı |
| MODÜL 1 | 10 A | Gösterge paneli, reostat, sürücü CCS k10trol modülü, yolcu CCS k10trol modülü, PDM, IPM |
| MODÜL 3 | 10 A | Elektrokromik ayna, kubbe lambası, yağmur sensörü, arka perde modülü, kamera modülü |
| S / ISITMA GEÇİŞİ | 20A | Yolcu CCS k10trol modülü, yolcu koltuğu ısıtma modülü |
| DR KİLİT GEÇİŞİ | 15A | Yolcu kapısı modülü |
| P / KUŞATMA AR | 20A | Arka elektrikli koltuk röle kutusu, arka sol limit anahtarı |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| P / RR ÇIKIŞI | 15A | Arka aksesuar soketi |
| P / ÖN ÇIKIŞ | 10 A | ACC soket rölesi |
| MODÜL 2 | 10 A | Klima k10trol modülü, IPM, PDM, tuş kilidi modülü |
| MPD | 25A | MPD |
| SES | 10 A | Ses, kamera modülü, arka ses anahtarı, ön m10itör, medya modülü, AV ana modülü |
Motor bölmesindeki sigorta yerleşimi (2012, 2013)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| HER ŞEY | 200A | Jeneratör |
| I/P LH PWR | 60A | I / P LH bağlantı kutusu |
| I/P RH REP | 60A | I / P RH bağlantı kutusu |
| C / FAN | 60A | Soğutma fanı rölesi |
| EHPS | 80A | Modül EHPS |
| HAVA EKS | 40A | DHW kompresör rölesi |
| 1 | 40A | JBL AMP TARAFINDAN |
| NO 2 | 30A | NUMARA |
| PDM(ACC) | 30A | Relais PDM (ACC) |
| VDC / ESC 1 | 30A | VDC / ESP k10trol modülü, çok yönlü k10trol k10nektörü |
| VDC / ESC 2 | 30A | VDC / ESP k10trol modülü, çok yönlü k10trol k10nektörü |
| PDM(IG1) | 30A | Relais PDM (IG1) |
| PDM(IG2) | 30A | Relais PDM (IG2) |
| P / KUŞATMA DRV | 30A | Sürücü elektrikli koltuk röle kutusu, IMS k10trol modülü, sürücü bel desteği anahtarı |
| Yıkayıcı H / LP | 20A | Far yıkama rölesi |
| VAKUM POMPASI | 20A | Fren vakum pompası rölesi |
| P / ÖN ÇIKIŞ | 25A | ACC soket rölesi |
| GÖVDE | 10 A | Bagaj kapağı rölesi |
| IMS | 10 A | – |
| LP’yi DURDUR | 10 A | Fren lambası rölesi, fren lambası anahtarı, I PM |
| B/UP LP | 10 A | Kombine arka lamba Sol / Sağ (IN), elektrokromik ayna, kamera modülü, arka perde modülü |
| ECU | 30A | Motor k10trol rölesi |
| FAN | 40A | Üfleyici rölesi |
| IGN SW 2 (ÖN GÜVENLİK GEÇİŞİ) | 40A | K10tak anahtarı (IG 2, START), Ön emniyet kemeri yolcu |
| RR HTD | 40A | E/R bağlantı kutusu sigortası (AQS 10A, WASHER 15A) |
| IGN SW 1 (DRV HASSASİYET) | 40A | K10tak anahtarı (IG 1, ACC), ön emniyet kemeri sürücüsü |
| A / CON | 10 A | Klima k10trol modülü |
| PEB 1 | 15A | Elektrikli park freni modülü |
| PEB 2 | 15A | Elektrikli park freni modülü |
| korna | 15A | Korna rölesi |
| IPM | 10 A | IPM, far rölesi (düşük) |
| AQS | 10 A | AQS sensörü, elektr10ik k10trollü silecek modülü, fan rölesi |
| BUZ giderme | 15A | Isıtma Camı Rölesi (FR) |
| Yıkayıcı | 15A | yıkayıcı röle |
| SİLECEK | 30A | Silecek motoru |
| AYNA HTD | 10 A | Klima k10trol modülü, elektrikli dış ayna ve ayna katlama motoru LH / RH |
| TCU | 15A | MTC |
| AFLS | 10 A | Ön lamba Sol / Sağ |
| EHPS | 10 A | Modül EHPS |
| VDC / ESC | 10 A | ESP k10trol modülü, çok yönlü k10trol k10nektörü |
| ECU(IG1) | 10 A | ECM |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1,2,3,4,5,6 |
| ENJEKTÖR (B +) | 15A | Enjektör sürücü kutusu |
| SENSÖR 1 | 10 A | ECM, kütle hava akış sensörü, oksijen sensörü # 1,2,3,4 |
| SENSÖR 2 | 10 A | Kartuş tahliye k10trol solenoid valfı, değişken emme manifoldu valfi, yağ k10trol valfi, ECM, soğutma fanı rölesi, immobilizer modülü, yakıt pompası direnci |
| SENSÖR 3 | 10 A | ECM, enjektör # 1 ~ # 6, yakıt pompası rölesi |
| H/LP RH | 15A | Sağ far |
| H/LP LH | 15A | Ön lamba Sol |
| ENJEKTÖR (IGI) | 10 A | Enjektör sürücü kutusu |
| DOLAŞMAK | 10 A | Akıllı hız sabitleyici modülü |
| LP’yi DURDUR | 10 A | Fren lambası şalteri, fren lambası rölesi, jeneratör, elektrikli süpürge |
| ECU(B+) | 15A | ECM, TCM, enjektör sürücü kutusu |
| LP ODASI | 10 A | Oda lambası rölesi |
| F / POMPA | 20A | Yakıt pompası rölesi |
| BAŞLAMAK | 30A | marş solenoidi |
