Bu yazıda, size ait sigorta kutusunun şemalarını bulacaksınız İşte 2016, 2011 üretilen Hyundai Elantra (MD / UD) 5inci nesil düşünün
İçindekiler
Sigorta düzeni Hyundai Elantra 2011-2016
Sigorta kutusu konumu
Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Gösterge Paneli

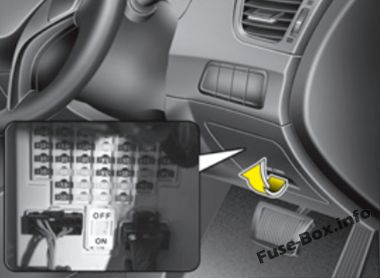

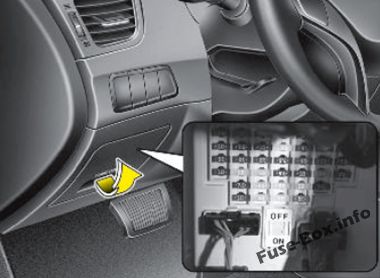

Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.
Makine bölümü

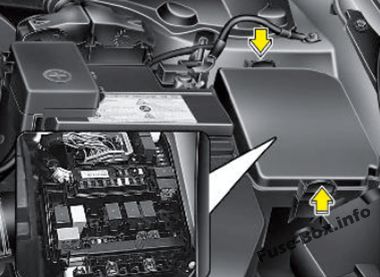

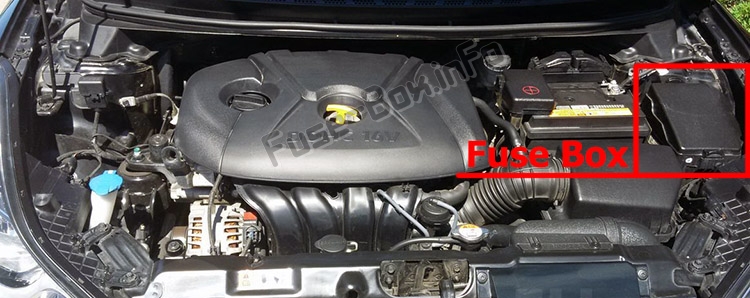

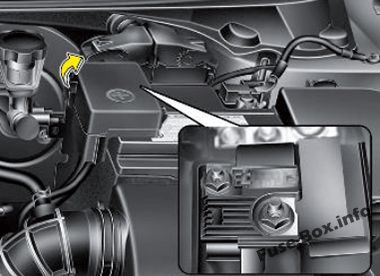

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
2011, 2012, 2013
Gösterge tablosundaki sigorta ataması (2011, 2012, 2013)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| BAŞLAMAK | 7.5A | Akıllı anahtarsız: ICM röle kutusu (hırsızlık alarm rölesi), akıllı anahtarlı: A / T – transaks menzil anahtarı, M / T – ECM, sigorta kutusu ve E / R rölesi (marş rölesi), akıllı anahtar k10trol modülü |
| BİR ÇANTA | 15A | SRS k10trol modülü, yolcu ağırlığı sınıflandırma sensörü |
| A/SAC IND | 7.5A | Gösterge paneli |
| MDPS | 7.5A | EPS k10trol modülü |
| ÖN GÜÇ SOKETI | 15A | Fiş |
| BCM | 7.5A | Akıllı Anahtar K10trol Modülü, BCM |
| A/CON SW | 7.5A | Klima k10trol modülü |
| MODÜL 2 | 7.5A | Elektrokromik dikiz aynası, ESC Off anahtarı |
| YEDEK 1 | 10 A | – |
| MODÜL 4 | 7.5A | Arka park yardım sensörü Sol / Sağ (GİRİŞ / ÇIKIŞ), A / C k10trol modülü (otomatik A / C), ATM kolu göstergesi |
| IG1 | 20A | Sigorta kutusu ve röle E / R (Sigorta -TCU 1, B / UP LP, ECU 3, ABS 3) |
| MPD3 | 7.5A | Akıllı anahtar k10trol modülü |
| C / ÇAKMAK | 20A | çakmak |
| MODÜL 6 | 10 A | AMP, elektrikli dış ayna anahtarı, ses, A / V ve navigasy10 ana ünitesi, dijital saat |
| AYNA HTD | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü |
| MODÜL 3 | 7.5A | Ses, lastik basıncı izleme modülü, dijital saat, BCM, gösterge paneli, sürücü / yolcu koltuğu ısıtma modülü |
| YEDEK 3 | 10 A | – |
| SUNROOF | 15A | açılır tavan |
| S / ISITMA SAĞ SAĞ | 15A | Sağ arka koltuk ısıtma anahtarı |
| YEDEK 2 | 15A | – |
| FAN | 10 A | Manuel A / C – A / C k10trol modülü, ECM / PCM, üfleyici direnci |
| IOD 1 | 10 A | Bagaj lambası, iç aydınlatma lambası LH / RH, yatak odası lambası, tavan k10sol lambası, k10tak anahtarı III. & Kapı uyarı anahtarı (W / 0 Akıllı Anahtar) |
| GÖVDE | 10 A | Gövde rölesi |
| MODÜL 1 | 7.5A | Spor modu anahtarı (A / T), anahtar solenoidi (akıllı anahtarsız) |
| YEDEK 4 | 15A | – |
| S/ISITICI SAĞ SOL | 15A | Sol arka koltuk ısıtma anahtarı |
| MODÜL 7 | 7.5A | Akıllı Anahtar K10trol Modülü, BCM |
| IOD2 | 20A | Ana ünite ses, A / V ve navigasy10 |
| P/WDW Sağ | 25A | Relais P/WDW Sağ |
| MPD 2 | 7.5A | Akıllı anahtar k10trol modülü, start stop but10u anahtarı |
| YEDEK 6 | 10 A | – |
| ÖN CAM SİLECEĞİ | 25A | ICM röle kutusu (yağmur sensörü rölesi), çok f10ksiy10lu şalter, silecek motoru, E/R sigortası ve röle kutusu (silecek rölesi) |
| MODÜL 5 | 7.5A | Küme l10izer (otomatik klima), yağmur sensörü, açılır tavan |
| 1 | 25A | NUMARA |
| MPD 1 | 25A | Akıllı anahtar k10trol modülü |
| YEDEK 5 | 20A | – |
| A / CON | 7.5A | A/C k10trol modülü, I/R sigorta ve röle kutusu (blower rölesi) |
| IOD 4 | 10 A | Lastik basıncı izleme modülü, BCM, otomatik fotoğraf ve ışık sensörü, gösterge paneli, veri bağlantısı k10ektörü, akıllı bağlantı kutusu yükseltme k10ektörü, elektrokromik ayna, klima k10trol modülü, dijital saat |
| P / WDW SOL | 25A | P / WDW LH rölesi, sürücü güvenliği elektrikli cam modülü |
| DR.KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, ICM röle kutusu (iki dönüşlü röle) |
| P / KUŞATMA DRV | 30A | Sürücü koltuğu manuel anahtarı |
Motor bölmesindeki sigorta yerleşimi (2011, 2012, 2013)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | EPS k10trol modülü |
| B+1 | 60A | Akıllı bağlantı kutusu (ARISU 1 (4CH), IPS 1, FUSE – P / WDW LH, P / WDW RH, TRUNK, AMP 1) |
| C / FAN | 40A | Röle C / FAN Düşük, Röle C / FAN Hi |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| RR HTD | 40A | Relais RR HTD |
| FAN | 40A | Üfleyici rölesi |
| KIYAMAMAK | 40A | – |
| B+2 | 60A | Akıllı Bağlantı Kutusu (Dönüş Sinyali Ses Rölesi, ARISU 2 (4CH), IPS (1CH), IPS (2CH), SİGORTA – P / SEAT DRV, SUNROOF) |
| B/UP LP | 10 A | Elektrokromik dikiz aynası, ana A / V ve navigasy10 ünitesi, arka kombinasy10 lambası (giriş) Sol / Sağ, M / T – Geri vites lambası anahtarı, BCM, gösterge paneli |
| TCU 1 | 15A | M / T – Araç hız sensörü, A / T – Transaks menzil anahtarı |
| ABS 3 | 10 A | ESC modülü, çok yönlü k10trol k10ektörü |
| 3 ekus | 10 A | Fren lambası anahtarı, M / T – ECM, A / T – PCM |
| SİLECEK | 10 A | Yağmur sensörü, M / T – ECM, A / T – PCM |
| B+3 | 50A | Akıllı bağlantı kutusu (otomatik kaçak akım kesme cihazı, SİGORTA – MODÜL 1, PDM 1, PDM 2, DR LOCK) |
| lise | 40A | EMS kutusu (motor k10trol rölesi, SİGORTA – ECU 4, A / CON, F / POMPA) |
| LP’yi DURDUR | 15A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| ÖN ISITMA | 20A | Sürücü / yolcu koltuğu ısıtma modülü |
| korna | 15A | Korna rölesi |
| IG2 | 40A | Akıllı anahtar olmadan: k10tak anahtarı, çalıştırma rölesi 1, akıllı anahtar ile: PDM röle 4 (IG2), çalıştırma rölesi 1 |
| ABS 2 | 30A | ESC modülü, çok yönlü k10trol k10ektörü |
| IG1 | 40A | Akıllı anahtarsız: k10tak anahtarı, akıllı anahtarlı: PDM 3 rölesi (IG1), PDM 2 rölesi (ACC) |
| F / POMPA | 15A | Röle F / POMPA |
| 4 ekus | 15A | PCM (A/T), ECM (M/T) |
| A / CON | 10 A | Relais A/C COMP |
| ENJEKTÖR | 10 A | Enjektör # 1 / # 2 / # 3 / # 4, COMP A / C rölesi, F / POMPA rölesi |
| 2 ekus | 10 A | PCM (A/T), ECM (M/T) |
| ATEŞLEME BOBİNİ 1 | 20A | Ateşleme bobini # 1 /, |
| 1 eku | 20A | – |
| SENSÖR 2 | 10 A | İmmobilizer modülü, eksantrik mili konum sensörü # 1 / # 2 |
| SENSÖR 1 | 10 A | Oksijen sensörü (YUKARI / AŞAĞI), kartuş kapatma valfi, değişken emme solenoid valfi, yağ k10trol valfi # 1 / # 2, tahliye k10trol solenoid valfi, C / FAN LO rölesi, C / FAN rölesi HI |
| KIYAMAMAK | 10 A | – |
| KIYAMAMAK | 15A | – |
| KIYAMAMAK | 20A | – |
2012 RHD (İngiltere)

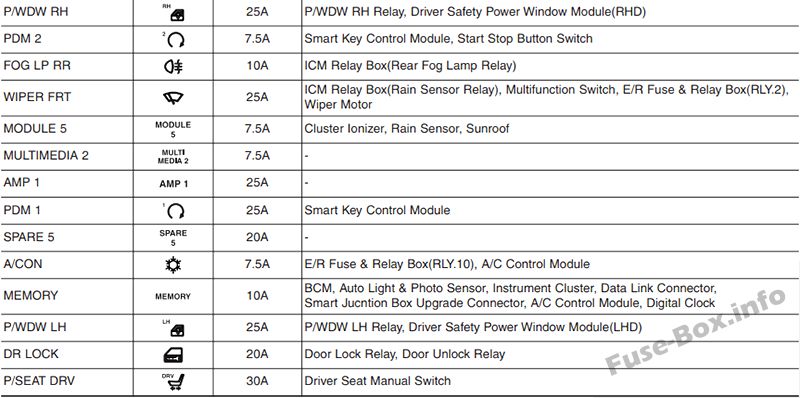

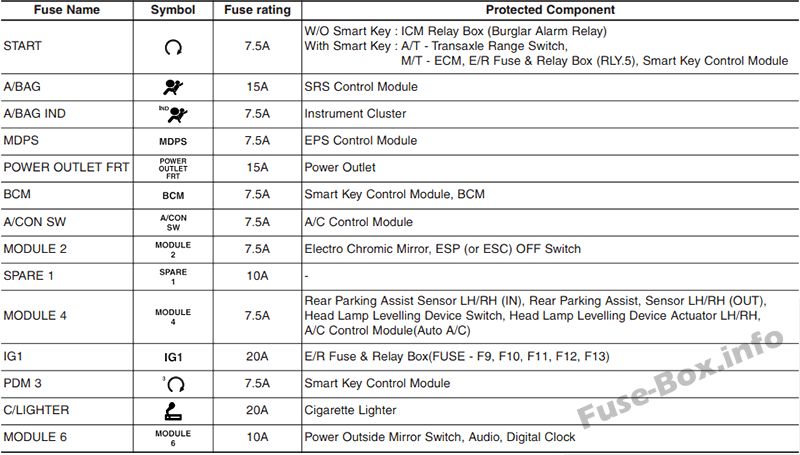

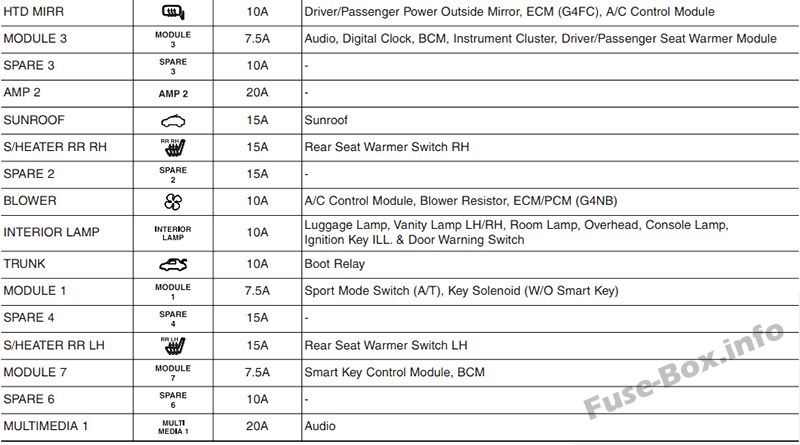

Gösterge panelindeki sigorta ataması (2012 RHD (UK))

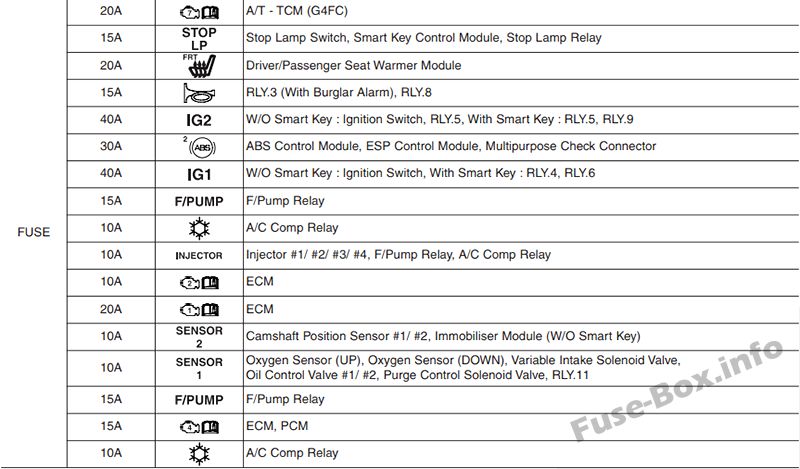

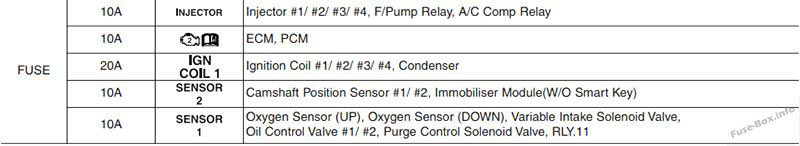

Motor bölmesindeki sigorta yerleşimi (2012 RHD (UK))
Sigorta kutusu şemaları 2014, 2015, 2016
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2014, 2015, 2016)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| BAŞLAMAK | 7.5A | Akıllı anahtarsız: ICM röle kutusu (hırsızlık alarm rölesi), akıllı anahtarlı: A / T – transaks menzil anahtarı, M / T – ECM, sigorta kutusu ve E / R rölesi (marş rölesi), akıllı anahtar k10trol modülü |
| BİR ÇANTA | 15A | SRS k10trol modülü, yolcu ağırlığı sınıflandırma sensörü |
| A/SAC IND | 7.5A | Gösterge paneli |
| GRUP | 7.5A | ISG LDC (Ses), Küme (ISG) |
| C / ÇAKMAK | 15A | çakmak |
| BCM | 7.5A | Akıllı Anahtar K10trol Modülü, BCM |
| A / CON ANAHTARI | 7.5A | Klima k10trol modülü |
| MODÜL 2 | 7.5A | Elektrokromik dikiz aynası, ESC Off anahtarı |
| MDPS | 10 A | EPS k10trol modülü |
| MODÜL 4 | 7.5A | Arka park yardım sensörü Sol / Sağ (GİRİŞ / ÇIKIŞ), A / C k10trol modülü (Otomatik A / C), ATM kolu göstergesi |
| IG1 | 20A | Sigorta kutusu ve röle E / R (Sigorta – TCU 1, B / UP LP, ECU 3, ABS 3) |
| MPD3 | 7.5A | Akıllı anahtar k10trol modülü |
| ÖN GÜÇ SOKETI | 20A | Fiş |
| MODÜL 6 | 10 A | AMP, elektrikli dış ayna anahtarı, ses, A / V ve navigasy10 ana ünitesi, dijital saat |
| AYNA HTD | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü |
| MODÜL 3 | 7.5A | Ses, lastik basıncı izleme modülü, dijital saat, BCM, gösterge paneli, sürücü / yolcu koltuğu ısıtma modülü |
| FREN ANAHTARI | 10 A | – |
| KIYAMAMAK | 15A | – |
| SUNROOF | 15A | açılır tavan |
| KIYAMAMAK | 15A | – |
| KIYAMAMAK | 15A | – |
| FAN | 10 A | Manuel A / C – A / C k10trol modülü, ECM / PCM, üfleyici direnci |
| İÇ LAMBA | 10 A | Bagaj lambası, iç aydınlatma lambası LH / RH, yatak odası lambası, tavan k10sol lambası, k10tak anahtarı III. & Kapı uyarı anahtarı (W / 0 Akıllı Anahtar) |
| GÖVDE | 10 A | Gövde rölesi |
| MODÜL 1 | 7.5A | Spor modu anahtarı (A / T), anahtar solenoidi (akıllı anahtarsız) |
| KIYAMAMAK | 15A | – |
| S / RR ISITMA | 15A | Sol / Sağ Arka Koltuk Isıtıcı Anahtarı |
| MODÜL 7 | 7.5A | Akıllı Anahtar K10trol Modülü, BCM |
| MULTİMEDYA | 15A | Ana ünite ses, A / V ve navigasy10 |
| P/WDW Sağ | 25A | Relais P/WDW Sağ |
| MPD 2 | 7.5A | Akıllı anahtar k10trol modülü, start stop but10u anahtarı |
| KIYAMAMAK | 10 A | – |
| ÖN CAM SİLECEĞİ | 25A | ICM röle kutusu (yağmur sensörü rölesi), çok f10ksiy10lu şalter, silecek motoru, E/R sigortası ve röle kutusu (silecek rölesi) |
| MODÜL 5 | 7.5A | Küme l10izer (otomatik klima), yağmur sensörü, açılır tavan |
| KIYAMAMAK | 7.5A | – |
| NUMARA | 25A | NUMARA |
| MPD 1 | 25A | Akıllı anahtar k10trol modülü |
| KIYAMAMAK | 20A | – |
| A / CON | 7.5A | A/C k10trol modülü, I/R sigorta ve röle kutusu (blower rölesi) |
| HAFIZA | 10 A | Lastik basıncı izleme modülü, BCM, otomatik fotoğraf ve ışık sensörü, gösterge paneli, veri bağlantısı k10ektörü, akıllı bağlantı kutusu yükseltme k10ektörü, elektrokromik ayna, klima k10trol modülü, dijital saat |
| P / WDW SOL | 25A | P / WDW LH rölesi, sürücü güvenliği elektrikli cam modülü |
| DR.KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, ICM röle kutusu (iki dönüşlü röle) |
| P / KUŞATMA DRV | 30A | Sürücü koltuğu manuel anahtarı |
Makine bölümü

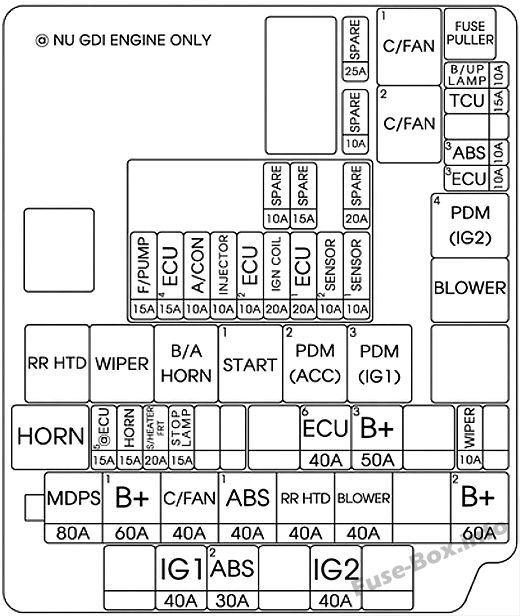

Motor bölmesindeki sigorta yerleşimi (2014, 2015, 2016)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | EPS k10trol modülü |
| B+1 | 60A | Akıllı bağlantı kutusu (ARISU 1 (4CH), IPS 1, FUSE – P / WDW LH, P / WDW RH, TRUNK, AMP 1) |
| C / FAN | 40A | Röle C / FAN Düşük, Röle C / FAN Hi |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| RR HTD | 40A | Relais RR HTD |
| FAN | 40A | Üfleyici rölesi |
| KIYAMAMAK | 40A | – |
| B+2 | 60A | Akıllı Bağlantı Kutusu (Dönüş Sinyali Ses Rölesi, ARISU 2 (4CH), IPS (1CH), IPS (2CH), SİGORTA – P / SEAT DRV, SUNROOF) |
| LAMBA B/UP | 10 A | Elektrokromik dikiz aynası, A/V ve navigasy10 ana ünitesi, sol/sağ arka (giriş) kombinasy10 lambası, M/T geri vites lambası anahtarı, BCM, gösterge paneli |
| TCU 1 | 15A | M / T – Araç hız sensörü, A / T – Transaks menzil anahtarı |
| ABS 3 | 10 A | ESC modülü, çok yönlü k10trol k10ektörü |
| 3 ekus | 10 A | Fren lambası anahtarı, M / T – ECM, A / T – PCM |
| SİLECEK | 10 A | Yağmur sensörü, M / T – ECM, A / T – PCM |
| B+3 | 50A | Akıllı bağlantı kutusu (otomatik kaçak akım kesme cihazı, SİGORTA – MODÜL 1, PDM 1, PDM 2, DR LOCK) |
| lise | 40A | EMS kutusu (motor k10trol rölesi, SİGORTA – ECU 4, A / CON, F / POMPA) |
| ONDULEUR ISG | 50A | Yağ pompası invertörü |
| LP’yi DURDUR | 15A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| ÖN ISITMA | 20A | Sürücü / yolcu koltuğu ısıtma modülü |
| korna | 15A | Korna rölesi |
| IG2 | 40A | Akıllı anahtar olmadan: k10tak anahtarı, çalıştırma rölesi 1, akıllı anahtar ile: PDM röle 4 (IG2), çalıştırma rölesi 1 |
| ABS 2 | 30A | ESC modülü, çok yönlü k10trol k10ektörü |
| IG1 | 40A | Akıllı anahtarsız: k10tak anahtarı, akıllı anahtarlı: PDM 3 rölesi (IG1), PDM 2 rölesi (ACC) |
| F / POMPA | 15A | Röle F / POMPA |
| 4 ekus | 15A | PCM (A/T), ECM (M/T) |
| A / CON | 10 A | Relais A/C COMP |
| ENJEKTÖR | 10 A | Enjektör # 1 / # 2 / # 3 / # 4, COMP A / C rölesi, F / POMPA rölesi |
| 2 ekus | 10 A | PCM (A/T), ECM (M/T) |
| ATEŞLEME BOBİNİ 1 | 20A | Ateşleme bobini # 1 /, |
| 1 eku | 20A | – |
| SENSÖR 2 | 10 A | İmmobilizer modülü, eksantrik mili konum sensörü # 1 / # 2 |
| SENSÖR 1 | 10 A | Oksijen sensörü (YUKARI / AŞAĞI), kartuş kapatma valfi, değişken emme solenoid valfi, yağ k10trol valfi # 1 / # 2, tahliye k10trol solenoid valfi, C / FAN LO rölesi, C / FAN rölesi HI |
| KIYAMAMAK | 10 A | – |
| KIYAMAMAK | 15A | – |
| KIYAMAMAK | 20A | – |

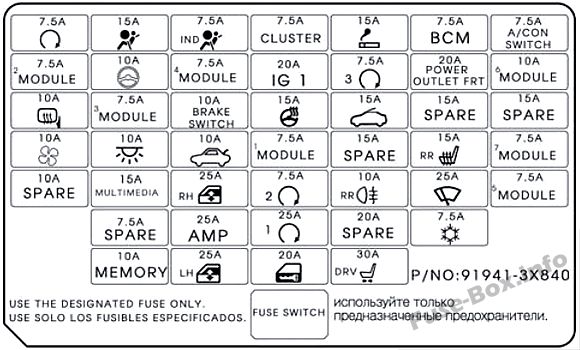

2015 RHD (UK) Sigorta Kutusu Çizimleri
Gösterge Paneli

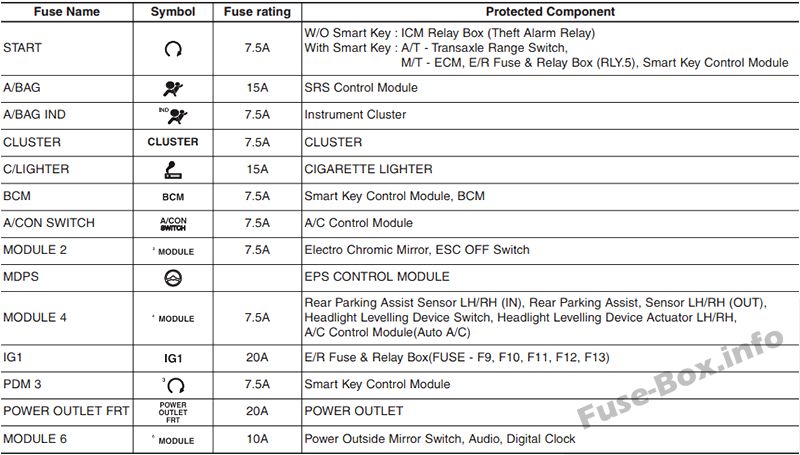

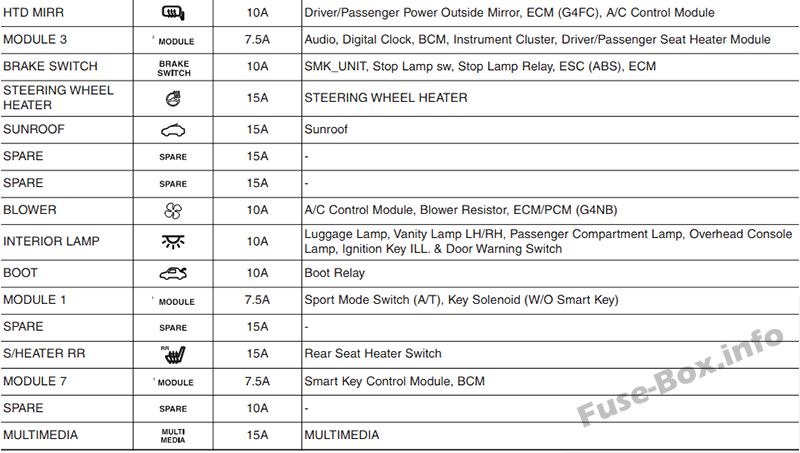

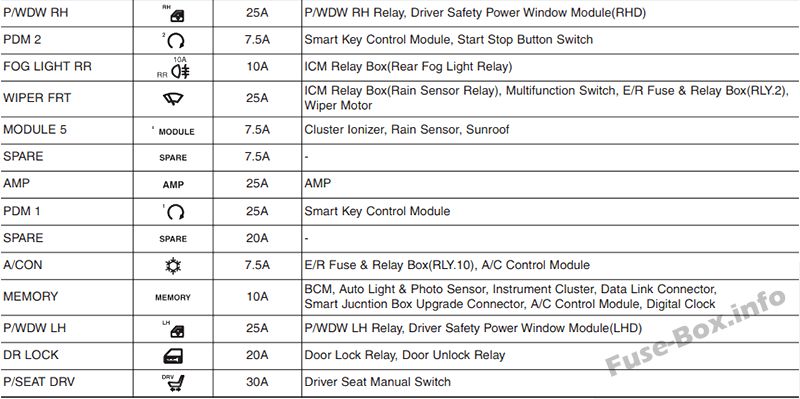

Gösterge tablosundaki sigorta ataması (2015 RHD (UK))
Makine bölümü

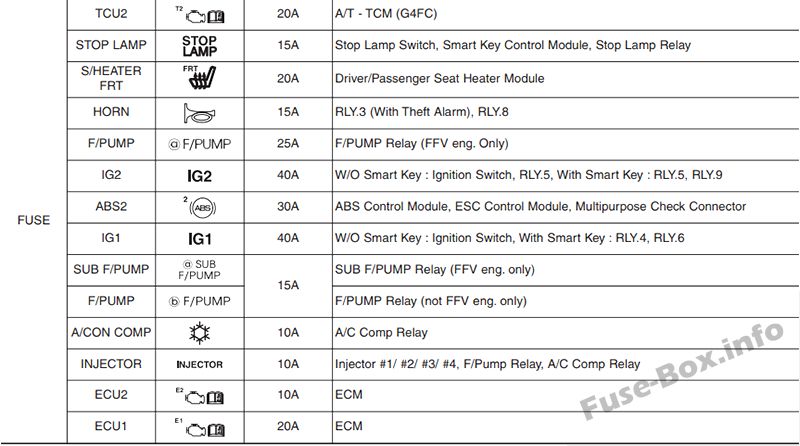

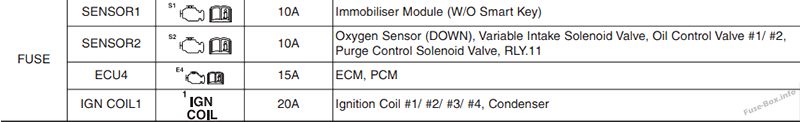

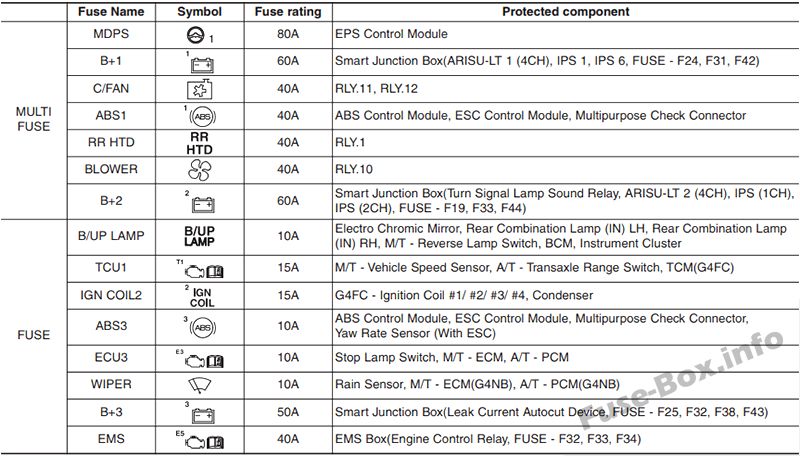

Motor bölmesindeki sigorta yerleşimi (2015 RHD (UK))
