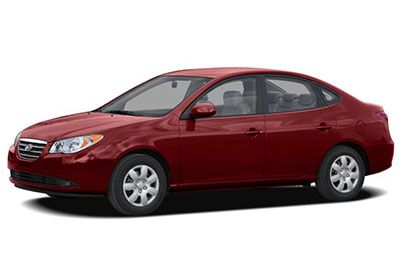

Bu yazıda 2007’den 2010’a kadar üretilen dördüncü nesil Hyundai Elantra’yı (HD) ele alıyoruz. Burada
2007-2010 Hyundai Elantra Sigorta Düzeni
Sigorta kutusu konumu
Sigorta/röle kutusu kapaklarının içinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Gösterge Paneli

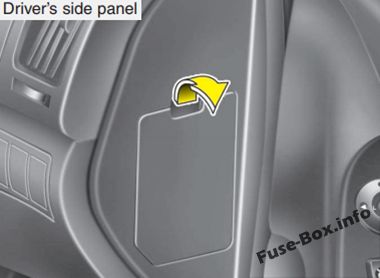

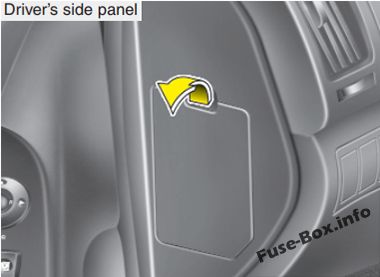

Sigorta kutusu ön panelin yan tarafında, sürücü tarafında, kapağın arkasında bulunur.
Makine bölümü

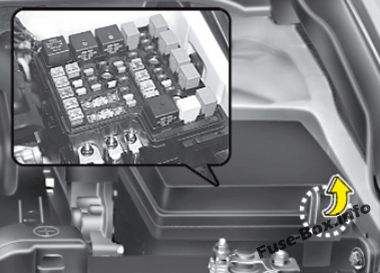

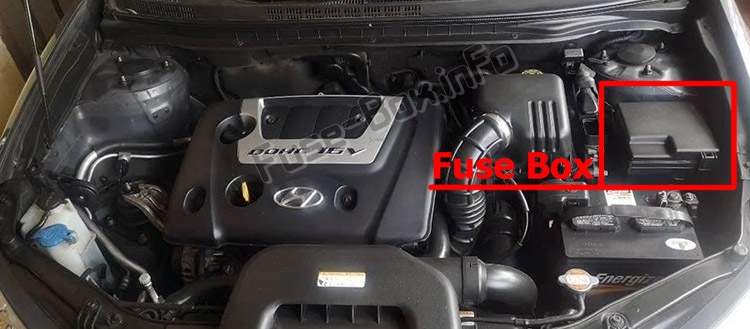

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Gösterge panelinde sigorta ataması
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| BAŞLAMAK | 10 A | K10tak kilidi anahtarı, hırsız alarmı, transaks menzil anahtarı |
| A/CON SW | 10 A | Klima k10trol modülü |
| AYNA HTD | 10 A | Isıtmalı dış ayna motoru |
| MERKEZ | 15A | Koltuk ısıtıcısı anahtarı |
| A / CON | 10 A | Fan rölesi, klima k10trol modülü, açılır tavan k10trol modülü |
| FAR | 10 A | Far rölesi |
| ÖN CAM SİLECEĞİ | 25A | Ön silecek rölesi |
| CAM SİLECEĞİ | 15A | Arka silecek rölesi (VEYA değiştirme) |
| DRL | 15A | Gündüz çalışan ışık ünitesi |
| WCS | 10 A | Yolcu sınıflandırma sensörü |
| P/WDW DR | 25A | Elektrikli cam ana şalteri, arka elektrikli cam şalteri (LH) |
| SAAT | 10 A | Dijital saat, Ses |
| C / ÇAKMAK | 15A | Fiş |
| DR.KİLİT | 20A | Sunroof k10trol modülü, Kapı açma / kilitleme rölesi |
| BUZ giderme | 15A | Ön cam buz çözücü (VEYA değiştirme) |
| DUR | 15A | Fren lambası şalteri |
| LP ODASI | 15A | Bagaj lambası, Kubbe lambası, Okuma lambası, Dijital saat, Ev bağlantısı |
| SES | 15A | ses |
| T / KAPAK | 15A | Bagaj kapağı rölesi |
| NUMARA | 25A | amplifikatör |
| P / WDW GÜVENLİK | 25A | Elektrikli güvenlik penceresi modülü |
| Kıç P/WDW | 25A | Ön ve arka elektrikli cam düğmesi (RH), elektrikli cam ana düğmesi |
| P / ÇIKIŞ | 15A | Fiş |
| T / SIG | 10 A | Tehlike anahtarı |
| A/SAC IND | 10 A | Hava yastığı göstergesi (gösterge kümesi) |
| RR SİS | 10 A | Arka sis lambası rölesi |
| GRUP | 10 A | Gösterge paneli, EPS modülü, ESC anahtarı |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| IGN 1 | 15A | EPS modülü, ESP anahtarı (VEYA yedek) |
| KIYAMAMAK | 15A | (Kıyamamak) |
| DÜZ KUYRUK | 10 A | Far (RH), Torpido gözü lambası, Kombine arka lamba (RH), Kayıt lambası |
| SOL SOL | 10 A | Far (Sol), Elektrikli cam ana şalteri, Kombine arka ışık (LH), Kayıt lambası |
Motor bölmesindeki sigorta yerleşimi
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| ALTERNATÖR | 125A / 150A | Alternatör, sigorta bağlantı kutusu (D4FB) |
| EPS | 80A | EPS k10trol modülü |
| 2. paragraf | 20A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| Paragraf 1 | 40A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| B+.1 | 50A | Pano bağlantı kutusu |
| RR HTD | 40A | Pano bağlantı kutusu |
| FAN | 40A | Üfleyici rölesi |
| C / FAN | 40A | K10denser fan rölesi # 1,2 |
| B+.2 | 50A | Pano bağlantı kutusu |
| IGN.2 | 40A | K10tak anahtarı, marş rölesi |
| IGN.1 | 30A | K10tak anahtarı |
| ECU | 30A | Ana röle, ECM, güç aktarma sistemi k10trol modülü (G4GC) |
| KIYAMAMAK. 1 | 20A | (Kıyamamak) |
| FR BROUILLARD | 15A | Ön sis lambası rölesi |
| A / CON | 10 A | Klima rölesi |
| RİSK | 15A | Tehlike anahtarı, Tehlike rölesi |
| F / POMPA | 15A | Yakıt pompası rölesi |
| ECU.1 | 10 A | ECM(G4FC), PCM(G4FC), TCM(D4FB) |
| ECU.3 | 10 A | ECM (D4FB) |
| ECU.4 | 20A | ECM (D4FB) |
| INJ | 15A | Klima rölesi, yakıt pompası rölesi, enjektör # 1,2,3,4 (G4FC / G4GC), PCM (G4FC / G4GC), rölanti aktüatörü (G4FC / G4GC), immobilizer modülü (D4FB) vb. |
| SNSR.2 | 10 A | Darbe üreteci ‘A’, ‘B, TCM (D4FB), fren lambası anahtarı (G4FC / G4GC), araç hız sensörü vb. |
| korna | 15A | Korna rölesi |
| karın kasları | 10 A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| ECU.2 | 10 A | ECM, Ateşleme bobini # 1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10 A | Geri vites lambası anahtarı, transaks aralığı anahtarı, hız sabitleyici modülü |
| Y / BP LO RH | 10 A | Far (RH), Far Seviye Ayar Aktüatörü (RH) |
| H / LP LO LH | 10 A | Far (LH), Far Yükseltme Aktüatörü (LH), Far Yükseltme Anahtarı |
| H/LP YÜKSEK | 20A | Merhaba röle far |
| SNSR.1 | 10 A | Oksijen sensörü, ECM, kütle hava akış sensörü, immobilizer modülü (G4FC / G4GC), fren lambası anahtarı (D4FB), Lambda sensörü (D4FB) vb. |
| KIYAMAMAK | 10 A | (Kıyamamak) |
| KIYAMAMAK | 15A | (Kıyamamak) |
| KIYAMAMAK | 20A | (Kıyamamak) |
