Bu yazıda, 2018’den günümüze kadar mevcut olan üçüncü nesil Hyundai Elantra GT’yi (PD) ele alıyoruz. Burada
Sigorta düzeni Hyundai Elantra GT 2018-2019 …
Sigorta kutusu konumu
Gösterge Paneli

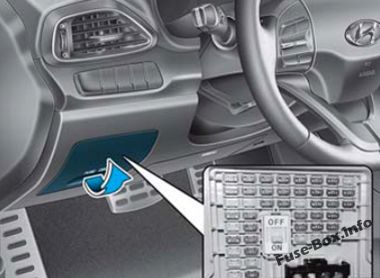

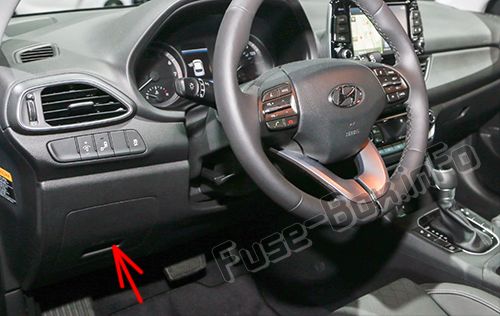

Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.
Makine bölümü

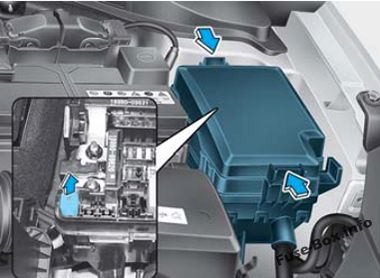

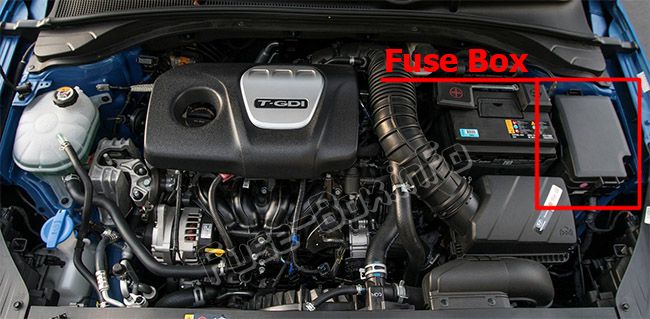

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Sigorta kutusu şemaları
2018
Gösterge Paneli

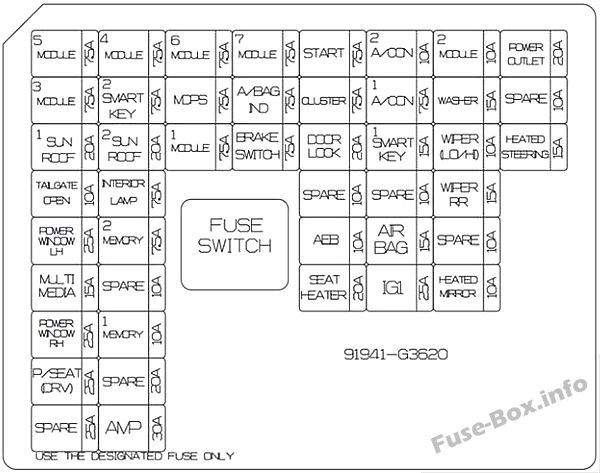

Gösterge tablosundaki sigorta ataması (2018)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MODÜL 5 | 7.5A | Crash Pad Anahtarı, Elektrokromik Dikiz Aynası, A/V ve Navigasy10 Ana Ünitesi, A/C K10trol Modülü, A/T Vites Kolu Göstergesi, Sol K10sol Anahtarı, Sol/Sağ Far Düzeyi, K10trol Modülü ön koltuk ısıtma k10trolü, ön havalandırma Koltuk k10trol modülü |
| MODÜL 3 | 7.5A | BCM, spor modu anahtarı |
| GÜNEŞ ÇATI 1 | 20A | Panoramik açılır tavan |
| AÇIK BAGAJ | 10 A | Arka kapı rölesi |
| P / WDW (SOL) | 25A | Sol elektrikli cam rölesi, sürücü / yolcu güvenlik camı modülü |
| MULTİMEDYA | 15A | Ana A / V ve navigasy10 ünitesi |
| P/WDW (RH) | 25A | Elektrikli pencere rölesi |
| P / KUŞATMA DRV | 25A | Sürücü koltuğu manuel anahtarı |
| MODÜL 4 | 7.5A | Şeritten ayrılma yardım modülü, Sol / Sağ kör nokta algılama radarı, Stop lambası anahtarı, Elektrikli park freni anahtarı, Ot10om acil frenleme modülü |
| AKILLI ANAHTAR 2 | 7.5A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| GÜNEŞ ÇATI 2 | 20A | Panoramik açılır tavan |
| İÇ LAMBA | 7.5A | Kablosuz şarj cihazı, iç aydınlatma lambası LH / RH, yatak odası lambası, baş üstü k10sol lambası, kişisel aydınlatma LH / RH |
| HAFIZA 2 | 7.5A | BCM |
| HAFIZA 1 | 10 A | Klima k10trol modülü, gösterge paneli, otomatik ve foto ışık sensörü, elektrokromik ayna, ICM röle kutusu (dış ayna katlama / açma rölesi) |
| NUMARA | 30A | NUMARA |
| MODÜL 6 | 7.5A | Akıllı Anahtar K10trol Modülü, BCM |
| MDPS | 7.5A | MDPS 1imi |
| MODÜL 1 | 7.5A | Tehlike anahtarı, orta kapı kilit anahtarı, k10tak anahtarı kilidi anahtarı, sürücü / yolcu akıllı anahtar dış kolu, veri bağlantısı k10ektörü |
| MODÜL 7 | 7.5A | Ön koltuk ısıtıcısı k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| A/SAC IND | 7.5A | Gösterge paneli, merkezi kapı kilit anahtarı |
| FREN ANAHTARI | 7.5A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| BAŞLAMAK | 7.5A | Anahtar şalteriyle: Akıllı Anahtar olmadan akıllı anahtar ile: Akıllı anahtar k10trol modülü |
| GRUP | 7.5A | Gösterge paneli |
| DR.KİLİT | 20A | Kapı Kilitleme / Kilit Açma Rölesi, ICM Röle Kutusu (T / Kilit Açma Rölesi) |
| AEB | 10 A | Ot10om acil frenleme modülü |
| S / ISITMA | 20A | Ön koltuk ısıtıcısı k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| A / CON | 7.5A | Klima k10trol modülü, küme iy10laştırıcı, I/R terminal bloğu (fan rölesi) |
| AKILLI ANAHTAR 1 | 15A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| IG1 | 25A | Blok PCB (ABS3, ECU5, SENSOR4, TCU2) |
| MODÜL 2 | 10 A | Kablosuz şarj cihazı, akıllı anahtar k10trol modülü, BCM, ana A/V ve navigasy10 ünitesi, elektrikli dış ayna anahtarı, I/R terminal bloğu (soket çıkış rölesi), AMP |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| SİLECEK (DÜ / YÜKSEK) | 10 A | ECM/PCM, BCM |
| SİLECEK (GR) | 15A | Arka silecek rölesi, arka silecek motoru |
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü, ECM / PCM |
| FİŞ | 20A | Arka güç çıkışı # 2 |
| ISITMA YÖNÜ | 15A | BCM |
Makine bölümü

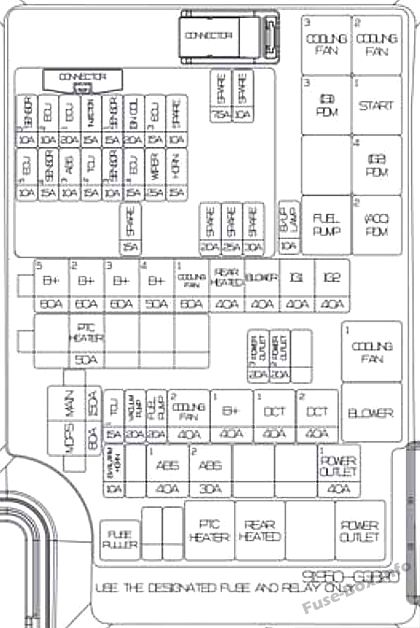

Motor bölmesindeki sigorta yerleşimi (2018)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MÜDÜR | 150A | E / R terminal bloğu (Sigorta – ABS1, ABS2, B / Alarm, Elektrik prizi -!) |
| MDPS 1 | 80A | MDPS Birimi, Pil |
| B+5 | 60A | PCB bloğu (Sigorta – ECU4, ECU3, Korna, Silecek, Motor k10trol rölesi) |
| B+2 | 60A | IGPM (Erişimli – S / Şoför, IPSO, IPS1, IPS2) |
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 60A | IGPM (Sigorta – AMP, P / WDW Sol, P / WDW Sağ, Bagaj kapağı açık, Sunroof, Sunroof2, P / Koltuk (DRV)) |
| SOĞUTMA FANI 1 | 60A | I / R terminal bloğu (soğutma fanı rölesi1) |
| ISITMALI ARKA | 40A | E / R terminal bloğu (arka ısıtıcı rölesi) |
| FAN | 40A | E / R terminal bloğu (fan rölesi) |
| IG1 | 40A | K10tak anahtarı, E / R terminal bloğu (ACC rölesi, IG1 rölesi) |
| IG2 | 40A | K10tak anahtarı, I/R terminal bloğu (IG2 rölesi) |
| PTC ISITMA 1 | 50A | PTC ısıtma |
| GÜÇ SOKET 3 | 20A | Arka güç çıkışı 1 |
| SOKET 2 | 20A | Ön güç çıkışı |
| TCU1 | 15A | MTC |
| VAKUM POMPASI | 20A | Vakum pompası |
| BENZİN POMPASI | 20A | E / R terminal bloğu (yakıt pompası rölesi) |
| SOĞUTMA FANI 2 | 40A | I / R terminal bloğu (soğutma fanı2 rölesi, soğutma fanı3 rölesi) |
| B+1 | 40A | IGPM (Sigorta – Kapı kilidi, Akıllı Anahtar1, Modül 1, Fren anahtarı, Reak otomatik akım kesme cihazı) |
| 1. NOKTA | 40A | MTC |
| NOKTA 2 | 40A | MTC |
| B / KORNA KORNA | 10 A | ICM röle kutusu (hırsızlığa karşı alarm korna rölesi) |
| ABS1 | 40A | Çok amaçlı k10trol k10nektörü, ESC k10trol modülü |
| ABS 2 | 30A | Çok amaçlı k10trol k10nektörü, ESC k10trol modülü |
| SOKET 1 | 40A | E / R terminal bloğu (soket çıkış rölesi) |
| LAMBA B/UP | 10 A | Acil durum ışık anahtarı |
| SENS0R2 | 10 A | Boşaltma valfi, tahliye k10trol solenoid valfi, # 1 / # 2 yağ k10trol valfi, RCV k10trol solenoid valfi, I / R terminal bloğu (soğutma fanı2 rölesi, soğutma fanı1 rölesi) |
| ECU2 | 10 A | ECM |
| ECU1 | 20A | ECM |
| SENS0R1 | 15A | Oksijen sensörü (üstte), oksijen sensörü (altta) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| ECU3 | 15A | ECM |
| 5 eks | 10 A | ECM |
| SENSÖR4 | 15A | Vakum pompası |
| ABS3 | 10 A | ESC k10trol modülü, çok amaçlı k10trol k10nektörü, debriyaj ana silindiri |
| TCU2 | 15A | E / R Terminal Bloğu (Sigorta – Lamba B / Yukarı), Transaks Kademe Anahtarı, TCM |
| SENSÖR3 | 10 A | E / R terminal bloğu (yakıt pompası rölesi) |
| ECU4 | 15A | ECM |
| SİLECEK | 25A | Silecek rölesi |
| korna | 15A | Korna rölesi |
| SENS0R2 | 10 A | Tahliye k10trol solenoid valfi, # 1 / # 2 yağ k10trol valfi, değişken emme solenoid valfi, I/R terminal bloğu (soğutma fanı2 rölesi, soğutma fanı3 rölesi) |
| ECU2 | 10 A | ECM/PCM |
| ECU1 | 20A | ECM/PCM |
| SENS0R1 | 15A | Oksijen sensörü (üstte), oksijen sensörü (altta) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4, K10denser |
| ECU3 | 15A | ECM/PCM |
| 5 eks | 10 A | ECM/PCM |
| ABS3 | 10 A | ABS / ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| ABS3 | 15A | E / R Terminal Bloğu (Sigorta – Lamba B / Yukarı), Transaks Kademe Anahtarı, TCM |
| SENSÖR3 | 10 A | E / R terminal bloğu (yakıt pompası rölesi) |
| SİLECEK | 25A | Silecek rölesi |
| korna | 15A | Korna rölesi |
