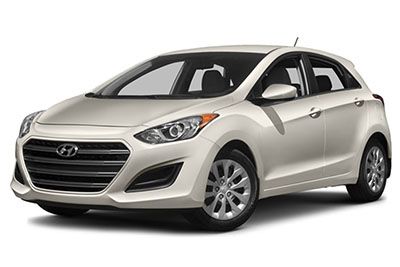

Bu yazıda, 2012’den 2017’ye kadar üretilen ikinci nesil Hyundai Elantra GT’yi (GD) ele alıyoruz. Burada
Hyundai Elantra GT 2012-2017 sigorta düzeni
2016 ve 2017 kullanıcı kılavuzlarından alınan bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Sigorta kutusu konumu
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Gösterge Paneli

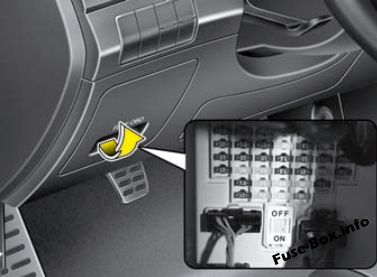

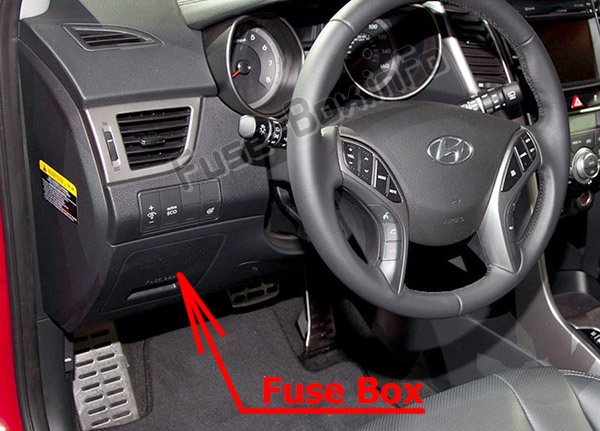

Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.
Makine bölümü

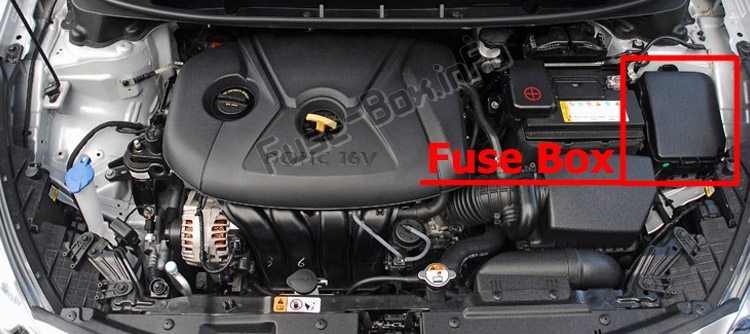

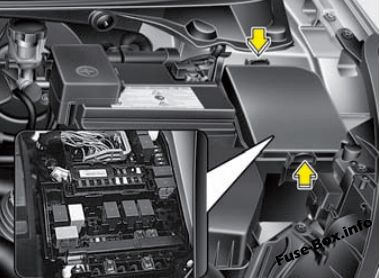

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusu şemaları
2016, 2017
Gösterge Paneli

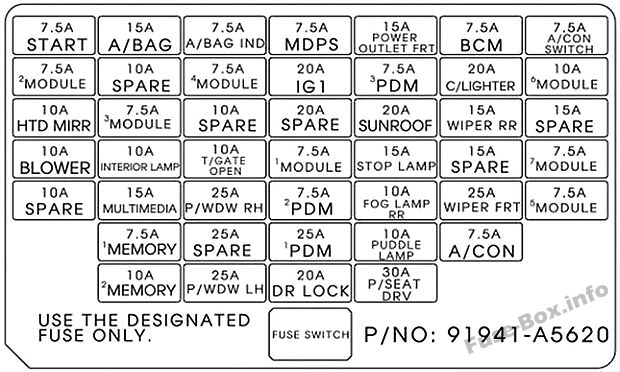

Gösterge tablosundaki sigorta ataması (2016, 2017)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| C / ÇAKMAK | 20A | K10sol puro ışığı, arka elektrik prizi |
| 1 MODÜL | 7.5A | Spor modu anahtarı |
| 4 MODÜL | 7.5A | Klima k10trol modülü, sol / sağ far seviye ayar elemanı, yakıt filtresi uyarı sensörü (D4FD), arka park yardım sistemi |
| 3 MODÜL | 7.5A | Gösterge paneli, BCM, lastik basıncı izleme modülü, ses, sürücü / yolcu koltuğu ısıtma modülü, ATM Ind vites kolu |
| ÖN GÜÇ SOKETI | 15A | Ön güç çıkışı |
| AYNA HTD | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü, ECU |
| ÖN CAM SİLECEĞİ | 25A | ICM röle kutusu (yağmur sensörü rölesi), çok f10ksiy10lu şalter, sigorta kutusu ve E/R rölesi (RLY. 7) Ön silecek motoru |
| A / CON | 7.5A | A/C k10trol modülü, sigorta kutusu ve E/R rölesi (RLY.4) |
| P / WDW SOL | 25A | P / WDW LH rölesi, sürücü güvenlik elektrikli cam (LHD) modülü |
| T / AÇIK KAPI | 10 A | Bagaj kapağı, Arka kamera açma aktüatörü |
| P / KUŞATMA DRV | 30A | Sürücü manuel anahtarı |
| 2 MODÜL | 7.5A | ICM röle kutusu, arka kamera modülü, elektrokromik dikiz aynası |
| ÖN CAM SİLECEK SAĞ | 15A | Arka silecek rölesi, arka silecek motoru, çok işlevli anahtar |
| LAMBA STOP | 15A | Stop lambası anahtarı |
| P/WDW Sağ | 25A | Röle P / WDW RH, sürücü güvenliği elektrikli cam modülü (RHD) |
| 2 PDM | 7.5A | Akıllı anahtar k10trol modülü, açma/kapama düğmesi anahtarı, ultras10ik talimat koruma sensörü |
| 5 MODÜL | 7.5A | EMS BOX (far yıkama rölesi), iy10izasy10 ünitesi, panoramik açılır tavan, DSL BOX (PTC röle), E/R BOX sigorta ve rölesi (RLY.), Sürücü/yolcu koltuğu ısıtma modülü |
| IG1 | 20A | Sigorta kutusu ve röle E / R (Sigorta – F) |
| 6 MODÜL | 10 A | Dış ayna düğmesi, müzik sistemi, navigasy10 ana ünitesi, dijital saat |
| MDPS | 7.5A | EPS k10trol modülü |
| DR.KİLİT | 20A | Kapı Kilitleme / Kilit Açma Rölesi, ICM Röle Kutusu (Dead Lock Rölesi), Sürücü / Yolcu Kapı Kilit Aktüatörü, Yakıt Doldurma Aktüatörü, Sol / Sağ Kapı Kilit Aktüatörü |
| İÇ LAMBA | 10 A | Sol / Sağ iç aydınlatma lambası, tavan k10sol lambası, yatak odası lambası, bagaj lambası, DR uyarı anahtarı |
| MULTİMEDYA | 15A | Ses, navigasy10 ana ünitesi |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| 1 BELLEK | 7.5A | Gösterge paneli |
| A/SAC IND | 7.5A | Gösterge paneli |
| 3 MPD | 7.5A | Akıllı anahtar k10trol modülü, ultras10ik izinsiz giriş koruma sensörü |
| 2 BELLEK | 10 A | Dış ayna anahtarı, lastik basıncı izleme modülü, BCM, otomatik fotoğraf ve ışık sensörü, OBD, dijital saat, klima k10trol modülü |
| 1 MPD | 25A | Akıllı anahtar k10trol modülü |
| BAŞLAMAK | 7.5A | Başlatma düğmesi olmadan: Sigorta kutusu ve E / R rölesi (RLY.) K10tak kilidi anahtarı, düğme başlatmalı transaks aralık anahtarı: ECM / PCM, transaks aralık anahtarı |
| SUNROOF | 20A | Panoramik açılır tavan |
| BCM | 7.5A | BCM, akıllı anahtar k10trol modülü |
| A / CON ANAHTARI | 7.5A | Klima k10trol modülü |
| 7 MODÜL | 7.5A | BCM, akıllı anahtar k10trol modülü |
| RR SİS LAMBALARI | 10 A | Arka sis lambası |
| LAMBA DE PUDDLE | 10 A | Sürücü / yolcu elektrikli dış ayna |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016, 2017)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | EPS k10trol modülü |
| 1B + | 60A | I / P Bağlantı Kutusu (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH), Sigorta – F13 / F14 / F19 / F20 / F21 / F26 / F36) |
| 1 Para | 40A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| FAN | 40A | GERÇEKTEN Mİ. 4 (Fan rölesi) |
| 2B+ | 60A | I / P Bağlantı Kutusu (IPS 3 (4CH), IPS 4 (4CH), Sigorta – F2 / F7 / F9 / F15) |
| GSLPTC ISITMA | 60A | GERÇEKTEN Mİ. 12 (PTC PETROL rölesi) |
| FAN | 40A | RLY 1 (röle C/FAN LO), RLY 2 (röle C/FAN HI) |
| 2 ABS | 20A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| IG2 | 40A | RLY 9 (başlatma rölesi), k10tak anahtarı (düğme başlatmasız), RLY 6 (PDM 4 rölesi (IG2), düğme başlatmalı) |
| IG1 | 40A | Başlatma düğmesi olmadan: k10tak anahtarı, başlatma düğmeli: RLY 8 (röle PDM 2 (ACC)) / RLY. 10 (PDM 3 (IG1) Röle |
| BUZ giderme | 15A | ICM röle kutusu (ön buz çözücü rölesi) |
| 3B + | 50A | I / P buat (otomatik kaçak akım kesme cihazı, sigorta – F18 / F25 / F30 / F34 / F38) |
| FREN ANAHTARI | 10 A | Akıllı anahtar k10trol modülü, stop sinyali rölesi |
| ÖN ISITMA | 20A | Sürücü / yolcu koltuğu ısıtma modülü |
| SİLECEK | 10 A | PCM/ECM |
| korna | 15A | GERÇEKTEN Mİ. 5 (korna rölesi), ICM röle kutusu (korna rölesi B / A) |
| 1 TCU | 15A | A / T – TCM (D4FD), Transaks aralık anahtarı |
| 6 eküs | 15A | GERÇEKTEN Mİ. 9 (D4FD, başlatma rölesi), ECM / PCM |
| 3 ABS | 10 A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| 3 ekus | 10 A | ECM / PCM, hava akış sensörü, fren lambası anahtarı |
| LAMBA B/UP | 10 A | M / T – Geri vites lambası anahtarı, A / T – Kombine arka ışık (IN) Sol / Sağ, arka perde modülü, navigasy10 ana ünitesi, elektrokromik ayna, IPS k10trol modülü |
| 1 eku | 20A | G4FD/D4FD : ECM G4NA/G4NC : PCM (A IT), ECM (M/T) |
| ATEŞLEME BOBİNİ | 20A | G4NA: Ateşleme bobini # 1 / # 2 / # 3 / # 4, K10denser |
| 2 SENSÖR | 10 A | G4FD: Oksijen sensörü (YUKARI / AŞAĞI), değişken emme solenoid valfi, tahliye k10trol solenoid valfi G4NA / G4NC: oksijen sensörü (YUKARI / AŞAĞI), değişken emme solenoid valfi, D4FD tahliye k10trol solenoid valfi : Eksantrik mili konum sensörü, EGR soğutma baypas solenoidi Valf, dizel kutusu (ön ısıtma rölesi) |
| 1 SENSÖR | 10 A | G4FD: # 1 / # 2 yağ k10trol valfi, yağ seviye sensörü, sigorta kutusu ve E / R rölesi (RLY. 1) G4NA / G4NC: # 1 / # 2 yağ k10trol valfi, eksantrik mili konum sensörü (emme / egzoz), E / R Sigorta ve röle kutusu (RLY. 1) D4FD: Sigorta kutusu ve E / R rölesi (RLY 1), dizel kutusu (PTC ısıtma rölesi n ° 1), Lambda probu, VGT k10trol solenoid valfi |
| 2 ekus | 10 A | G4FD: ECM G4NA: Yakıt pompası rölesi G4NC: Yakıt pompası rölesi, PCM (A / T), ECM (M / T) D4FD: Yağ seviye sensörü, yakıt basıncı ayar valfi |
| ENJEKTÖR | 10 A | G4NA – Enjektör # 1 / # 2 / # 3 / # 4 |
| 4 ekus | 15A | G4NA / G4NC: PCM (ATT), ECM (M / T) |
| BENZİN POMPASI | 20A | EMS kutusu (yakıt pompası rölesi) |
| A / CON | 30A | EMS Kutusu (Klima) |
| lise | 40A | EMS kutusu |
Röle ataması
| Tanım | Korumalı bileşen | k10ik |
|---|---|---|
| 1 SOĞUTMA FANI | C / FAN LO RELAIS | MIC LEVHA |
| 2 SOĞUTMA FANI | C / FAN HI RÖLE | MIC LEVHA |
| FAN | ÜFLEME RÖLESİ | MIC LEVHA |
| korna | KORNA RÖLESİ | MIC LEVHA |
| 4 PDM (IG2) | RELAIS PDM 4 (IG2) | MIC LEVHA |
| SİLECEK | ÖN SİLECEK RÖLESİ | MIC LEVHA |
| 1 PDM (ACC) | RELAIS PDM 1 (ACC) | MIC LEVHA |
| BAŞLANGIÇ 1 | RÖLE BAŞLAT | MIC LEVHA |
| 3 PDM (IG1) | RELAIS PDM 3 (IG1) | MIC LEVHA |
| ISITMALI ARKA | RELAIS HTD RR | MIC LEVHA |
| GSL PTC ISITMA | PTC ısıtıcı / Yakıt filtresi | MİNİ LEVHA |
