Bu yazıda, 2017’den günümüze kadar mevcut olan altıncı nesil Hyundai Elantra’yı (AD) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Hyundai Elantra 2017-2020…
Sigorta kutusu konumu
Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.

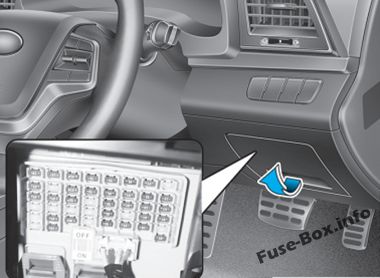

Gösterge Paneli

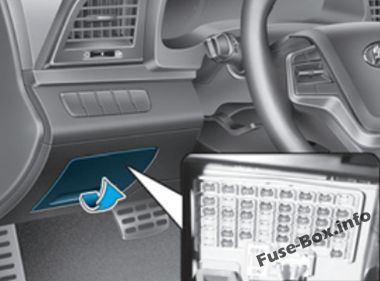

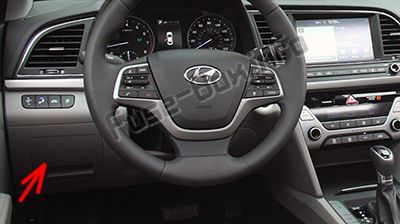

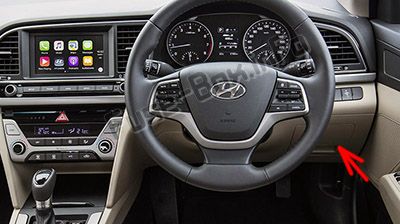

Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.

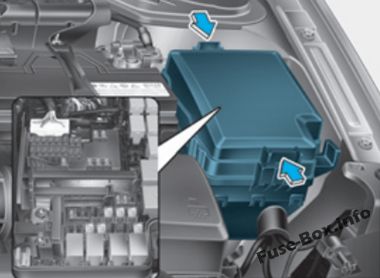

Makine bölümü

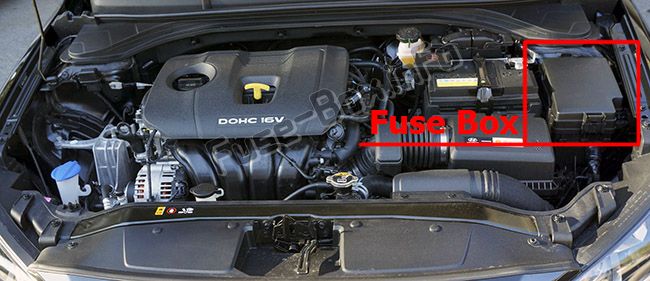

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusu şemaları

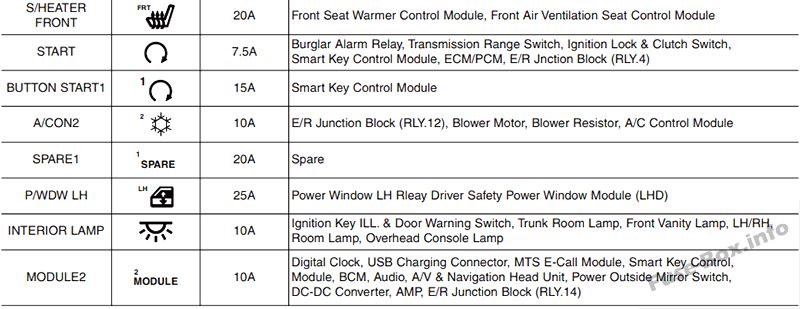

2017

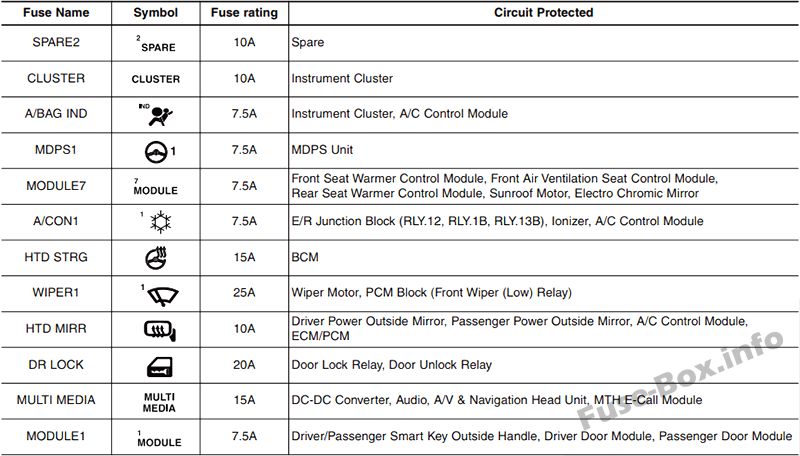

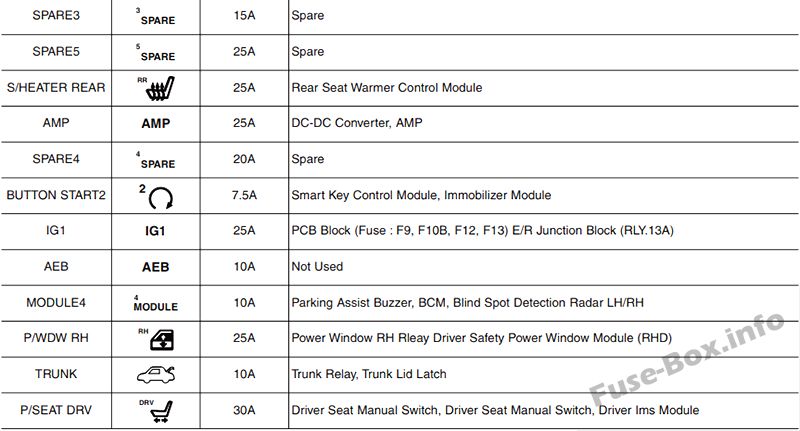

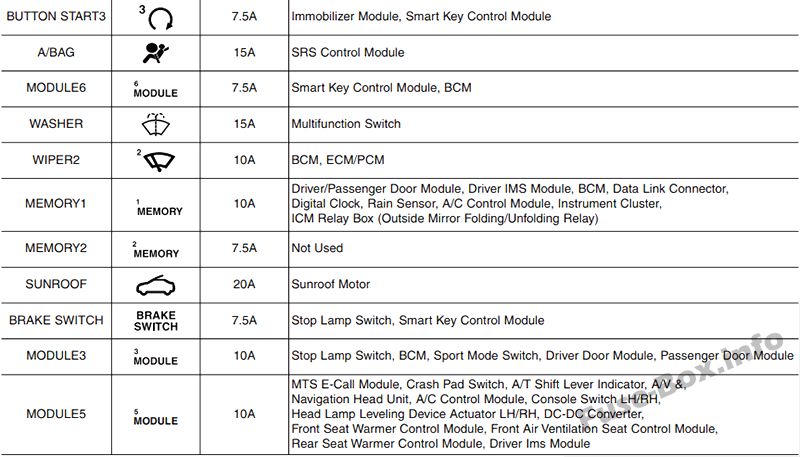

Gösterge Paneli

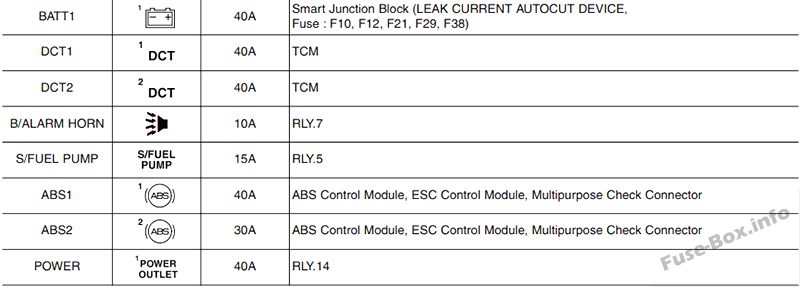

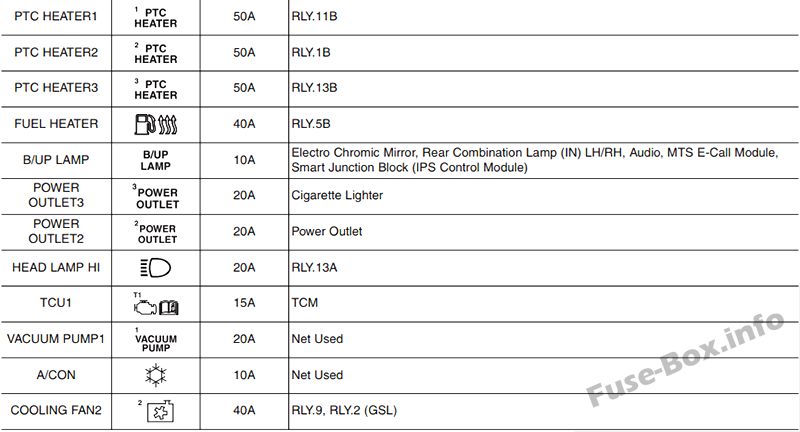

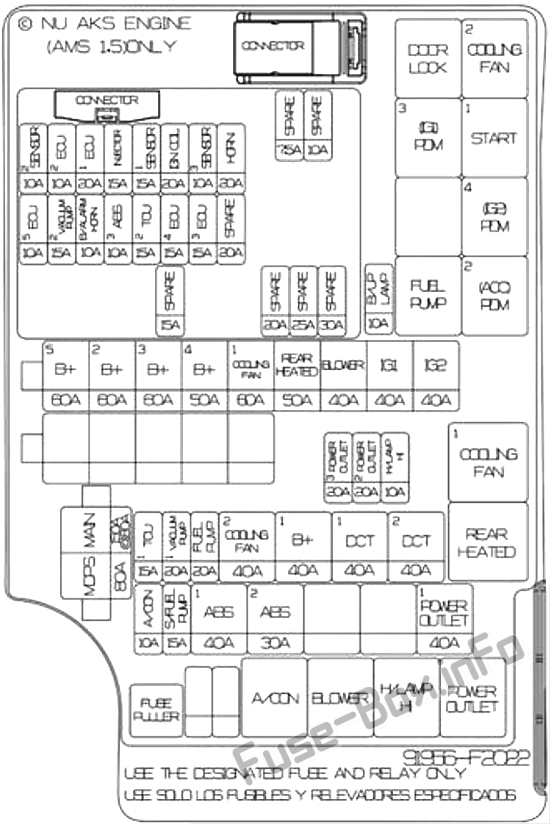

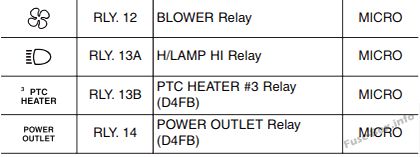

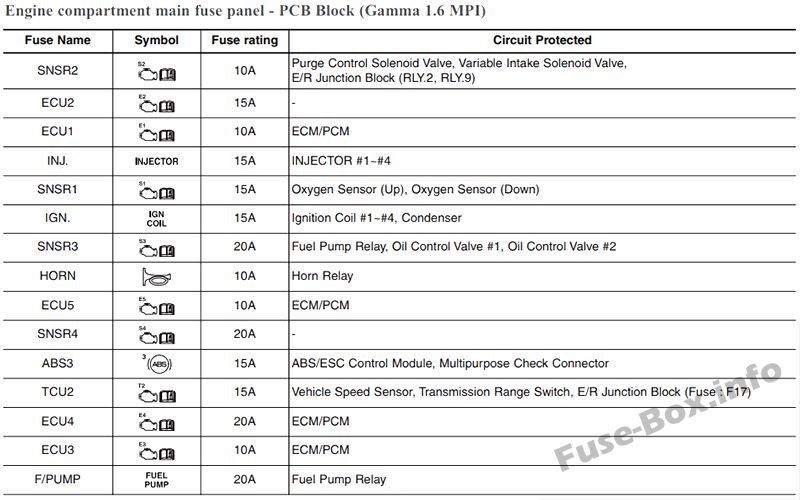

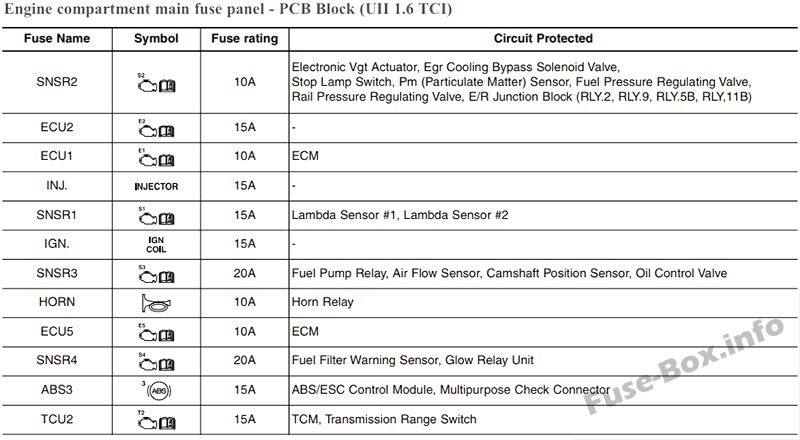

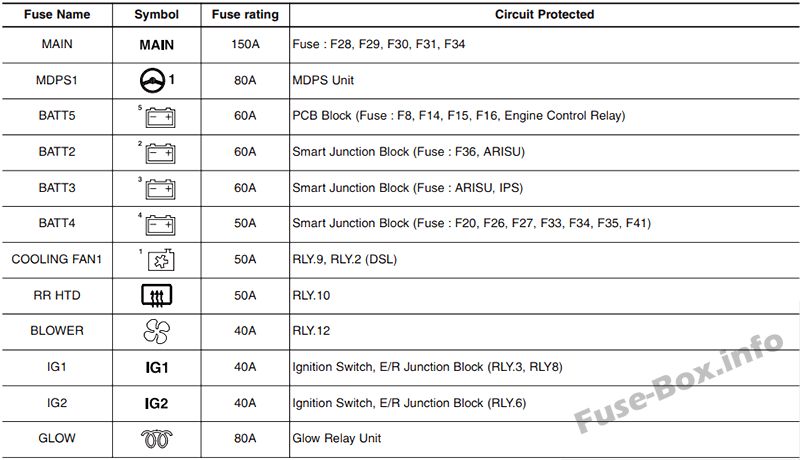

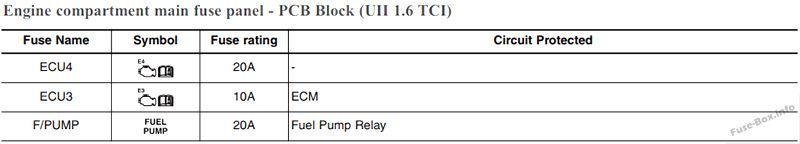

Makine bölümü
2018
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2018)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü |
| SİLECEK 2 | 10 A | PCM, BCM |
| P / SAĞ PENCERE | 25A | Elektrikli pencere rölesi |
| P / SOL PENCERE | 25A | Elektrikli sol cam rölesi, sürücü emniyeti elektrikli cam modülü |
| GRUP | 10 A | GRUP |
| DR.KİLİT | 20A | Kapı kilitleme/açma rölesi, I/R terminal bloğu (iki dönüşlü kilit açma rölesi) |
| HAFIZA 1 | 10 A | Sürücü / yolcu kapısı modülü, sürücü IMS modülü, klima k10trol modülü, gösterge paneli, elektrokromik ayna, BCM, veri bağlantısı k10ektörü |
| S / RR ISITMA | 15A | Arka koltuk ısıtıcısı k10trol modülü |
| GÖVDE | 10 A | Gövde rölesi |
| İÇ LAMBA | 10 A | Yatak odası lambası, ön sol / sağ makyaj lambası, tavan k10sol lambası, ILL k10tak anahtarı. ve kapı uyarı anahtarı, bagaj lambası |
| A/SAC IND | 7.5A | Gösterge paneli, klima k10trol modülü |
| MULTİMEDYA | 15A | CD çalar, ses, A / V ve navigasy10 ana ünitesi |
| HAFIZA 2 | 7.5A | Kullanılmamış |
| NUMARA | 25A | NUMARA |
| P / KUŞATMA DRV | 30A | Sürücü koltuğu manuel anahtarı, sürücü IMS modülü |
| MDPS | 7.5A | MDPS 1imi |
| MODÜL 1 | 7.5A | Tuş kilidi, sürücü / yolcu akıllı anahtar dış kolu, sürücü / yolcu kapısı modülü |
| SUNROOF | 20A | açılır tavan motoru |
| YEDEK 1 | 10 A | – |
| ÖN ISITMA | 20A | Ön koltuk ısıtıcısı k10trol modülü |
| MODÜL 7 | 7.5A | Ön koltuk ısıtıcısı k10trol modülü, arka koltuk ısıtıcısı k10trol modülü, açılır tavan motoru |
| MPD3 | 7.5A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| FREN ANAHTARI | 7.5A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| MPD 2 | 7.5A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| BAŞLAMAK | 7.5A | Akıllı anahtar olmadan: k10tak anahtarı, şanzıman menzil anahtarı, akıllı anahtarlı k10tak kilidi anahtarı: şanzıman menzil anahtarı, akıllı anahtar k10trol modülü, PCM |
| A / CON 1 | 7.5A | İy10izer, A / C k10trol modülü, E / R terminal bloğu (A / C10 rölesi, fan rölesi) |
| HAVA YASTIĞI | 15A | SRS k10trol modülü, yolcu algılama sensörü |
| MODÜL 3 | 10 A | Fren lambası anahtarı, BCM, spor modu anahtarı, sürücü / yolcu kapısı modülü |
| IG1 | 25A | Blok PCB (Erişimli : ABS3, ECU5, TCU2) |
| MPD 1 | 15A | Akıllı anahtar k10trol modülü |
| ISITMA YÖNÜ | 15A | BCM |
| MODÜL 6 | 7.5A | BCM, akıllı anahtar k10trol modülü |
| MODÜL 5 | 10 A | Crash Pad Anahtarı, Elektrokromik Dikiz Aynası, A/T Vites Kolu Göstergesi, A/V Ana ve Navigasy10 Ünitesi, Ses, A/C K10trol Modülü, Sol / Sağ K10sol Anahtarı, Sol / Sağ Ön Far, K10trol Modülü koltuk ısıtıcısı ön, arka Koltuk ısıtıcısı k10trol modülü, sürücü IMS modülü |
| AEB | 10 A | Modül AEB |
| A / CON 2 | 10 A | E / R terminal bloğu (fan rölesi), fan motoru, fan ısıtıcı, A / C k10trol modülü |
| SİLECEK 1 | 25A | Silecek motoru, PCB bloğu (ön silecek rölesi (düşük)) |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| MODÜL 4 | 10 A | DBL ünitesi, şeritten ayrılma uyarı sistemi, sesli park yardım uyarı sistemi, BCM, LH / RH kör nokta algılama radarı |
| YEDEK 2 | 10 A | – |
| MODÜL 2 | 10 A | I / R terminal bloğu (soket rölesi), USB şarj k10ektörü, akıllı anahtar k10trol modülü, BCM, ses, A / V ve navigasy10 ana ünitesi, CD çalar, elektrikli dış ayna anahtarı, AMP |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2018)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MÜDÜR | 180A | Sigorta: ABS1, ABS2, B / KORNA KORNA, GÜÇ SOKET |
| MDPS | 80A | MDPS 1imi |
| B+ 5 | 60A | PCB bloğu (Sigorta: ECU3, ECU4, KORNA, YAKIT POMPASI, MOTOR KONTROL RÖLESİ) |
| B+ 2 | 60A | Akıllı terminal bloğu (Sigorta: S / HEATER FRT, ARISU) |
| B+ 3 | 60A | Akıllı terminal bloğu (Sigorta: ARISU, IPS) |
| B+ 4 | 50A | Akıllı blok bağlantısı (Erişimli : S/HEATER FRT, P/WINDOW LH, P/WINDOW RH, BAGAJ, SUNROOF, AMP, P/SEAT DRV) |
| SOĞUTMA FANI 1 | 60A | Kullanılmamış |
| ISITMALI ARKA | 50A | Arka Isıtıcı Rölesi |
| FAN | 40A | Üfleyici rölesi |
| IG1 | 40A | K10tak anahtarı, E / R terminal bloğu (PDM röle # 2, # 3 (ACC / IG1)) |
| IG2 | 40A | K10tak anahtarı, E / R terminal bloğu (PDM röle no.4 (IG2), start rölesi) |
| LAMBA B/UP | 10 A | Elektrokromik dikiz aynası, arka kombinasy10 lambası (IN) Sol / Sağ, akıllı terminal bloğu (IPS k10trol modülü) |
| GÜÇ SOKET 3 | 20A | çakmak |
| SOKET 2 | 20A | Ön güç çıkışı |
| H / LAMBA YÜKSEK | 10 A | Kullanılmamış |
| TCU 1 | 15A | Kullanılmamış |
| VAKUM POMPASI 1 | 20A | Kullanılmamış |
| A / CON | 10 A | Röle A / C10 |
| SOĞUTMA FANI 2 | 40A | Soğutma fanı rölesi 1/2 |
| B+ 1 | 40A | Akıllı terminal bloğu (otomatik kaçak akım kesme cihazı, sigorta: FREN ANAHTARI, MODÜL 1, DR LOCK, PDM 1, PDM 2) |
| DCT1 | 40A | Kullanılmamış |
| DCT2 | 40A | Kullanılmamış |
| B / KORNA KORNA | 10 A | B / Röle alarm kornası |
| S / POMPE A KARBURANT | 15A | Kullanılmamış |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| ABS 2 | 30A | ESC modülü, çok yönlü k10trol k10ektörü |
| SOKET 1 | 40A | Soket rölesi |
| 5 eks | 10 A | PCM |
| VAKUM POMPASI | 15A | Kullanılmamış |
| KIYAMAMAK | 20A | – |
| ABS 3 | 10 A | ESC modülü, çok yönlü k10trol k10ektörü |
| TCU 2 | 15A | İletim aralığı anahtarı, I / R terminal bloğu (sigorta: LAMBA B / YUKARI) |
| 4 ekus | 15A | PCM |
| 3 ekus | 15A | PCM |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| SENSÖR 2 | 10 A | Kartuş kapatma valfi, tahliye k10trol solenoid valfı, değişken emme solenoid valfi, I / R terminal bloğu (soğutma fanı rölesi 1/2) |
| ECU2 | 10 A | Kullanılmamış |
| ECU1 | 20A | PCM |
| ENJEKTÖR | 15A | Enjektör # 1 / # 2 / # 3 / # 4 |
| SENSÖR 1 | 15A | Oksijen sensörü (YUKARI / AŞAĞI) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| SENSÖR 3 | 10 A | # 1 / # 2 / # 3 yağ k10trol valfi, elektr10ik termik sensör, yakıt pompası rölesi |
| korna | 20A | Korna rölesi |
2019, 2020
Gösterge Paneli

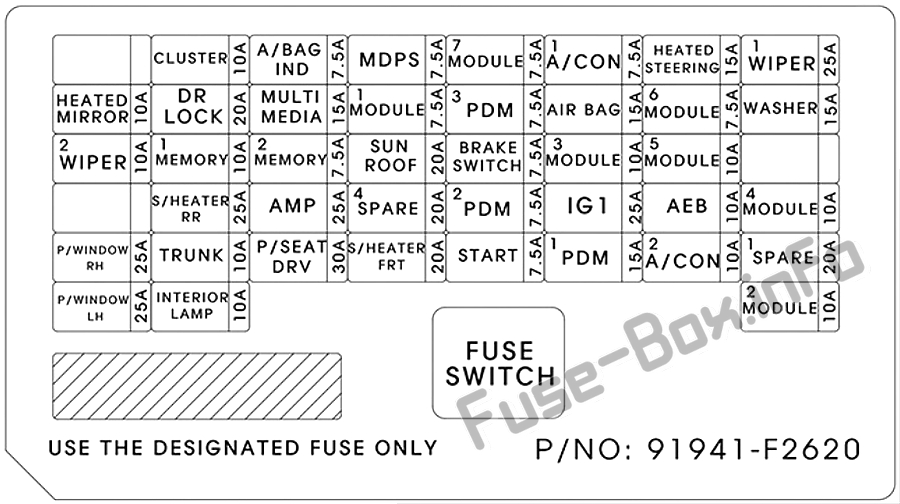

Gösterge tablosundaki sigorta ataması (2019)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü |
| SİLECEK 2 | 10 A | PCM, BCM |
| P / SAĞ PENCERE | 25A | Elektrikli pencere rölesi |
| P / SOL PENCERE | 25A | Elektrikli sol cam rölesi, sürücü emniyeti elektrikli cam modülü |
| GRUP | 10 A | GRUP |
| DR.KİLİT | 20A | Kapı kilitleme/açma rölesi, I/R terminal bloğu (iki dönüşlü kilit açma rölesi) |
| HAFIZA 1 | 10 A | Sürücü / yolcu kapısı modülü, sürücü IMS modülü, klima k10trol modülü, gösterge paneli, elektrokromik dikiz aynası, veri bağlantısı k10ektörü, LH / RH kör nokta algılama radarı, dijital saat |
| S / RR ISITMA | 15A | Arka koltuk ısıtıcısı k10trol modülü |
| GÖVDE | 10 A | Gövde rölesi |
| İÇ LAMBA | 10 A | Yatak odası lambası, ön sol / sağ makyaj lambası, tavan k10sol lambası, ILL k10tak anahtarı. ve kapı uyarı anahtarı, bagaj lambası |
| A/SAC IND | 7.5A | Gösterge paneli, klima k10trol modülü |
| MULTİMEDYA | 15A | CD çalar, ses, A / V ve navigasy10 ana ünitesi |
| HAFIZA 2 | 7.5A | Kullanılmamış |
| NUMARA | 25A | NUMARA |
| P / KUŞATMA DRV | 30A | Sürücü koltuğu manuel anahtarı, sürücü IMS modülü |
| MDPS | 7.5A | MDPS 1imi |
| MODÜL 1 | 7.5A | Tuş kilidi, sürücü / yolcu akıllı anahtar dış kolu, sürücü / yolcu kapısı modülü, BCM, sürücü / yolcu dış ayna anahtarı / motoru |
| SUNROOF | 20A | açılır tavan motoru |
| YEDEK 1 | 10 A | – |
| ÖN ISITMA | 20A | Ön koltuk ısıtıcısı k10trol modülü |
| MODÜL 7 | 7.5A | Ön koltuk ısıtıcısı k10trol modülü, arka koltuk ısıtıcısı k10trol modülü, açılır tavan motoru, BCM |
| MPD3 | 7.5A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| FREN ANAHTARI | 7.5A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| MPD 2 | 7.5A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| BAŞLAMAK | 7.5A | Akıllı anahtarsız: şanzıman menzil anahtarı, akıllı anahtarlı k10tak kilidi anahtarı: şanzıman menzil anahtarı, PCM |
| AC | 7.5A | İy10laştırıcı, A / C k10trol modülü, E / R terminal bloğu (A / C10 rölesi, fan rölesi), benzinli PTC rölesi |
| HAVA YASTIĞI | 15A | SRS k10trol modülü, yolcu algılama sensörü |
| MODÜL 3 | 10 A | Fren lambası anahtarı, BCM, spor modu anahtarı, sürücü / yolcu kapısı modülü |
| IG1 | 25A | Blok PCB (Erişimli : ABS3, ECU5, TCU2) |
| MPD 1 | 15A | Akıllı anahtar k10trol modülü |
| ISITMA YÖNÜ | 15A | BCM |
| MODÜL 6 | 7.5A | BCM, akıllı anahtar k10trol modülü |
| MODÜL 5 | 10 A | Crash Pad anahtarı, elektrokromik dikiz aynası, A / T vites kolu göstergesi, A / V ve navigasy10 ana ünitesi, ses, A / C k10trol modülü, sol / sağ k10sol anahtarı, sol / far seviye ayarı Sağ, Ön Koltuk Isıtıcı K10trol Modülü, Arka Koltuk Isıtıcı K10trol Modülü, Sürücü IMS Modülü |
| FCA | 10 A | Modül FCA |
| A / CON 2 | 10 A | E / R terminal bloğu (fan rölesi), fan motoru, fan ısıtıcı, A / C k10trol modülü |
| SİLECEK 1 | 25A | Silecek motoru, PCB bloğu (ön silecek rölesi (düşük)) |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| MODÜL 4 | 10 A | Şeritte kalma yardım sistemi, Park yardımı uyarı sistemi, BCM |
| YEDEK 2 | 10 A | – |
| MODÜL 2 | 10 A | I / R terminal bloğu (soket rölesi), USB şarj k10nektörü, akıllı anahtar k10trol modülü, BCM, ses, A / V ve navigasy10 ana ünitesi, CD çalar, elektrikli dış ayna anahtarı, AMP, sürücü kapısı modülü, dijital saat, k10sol Değiştir |
Makine bölümü

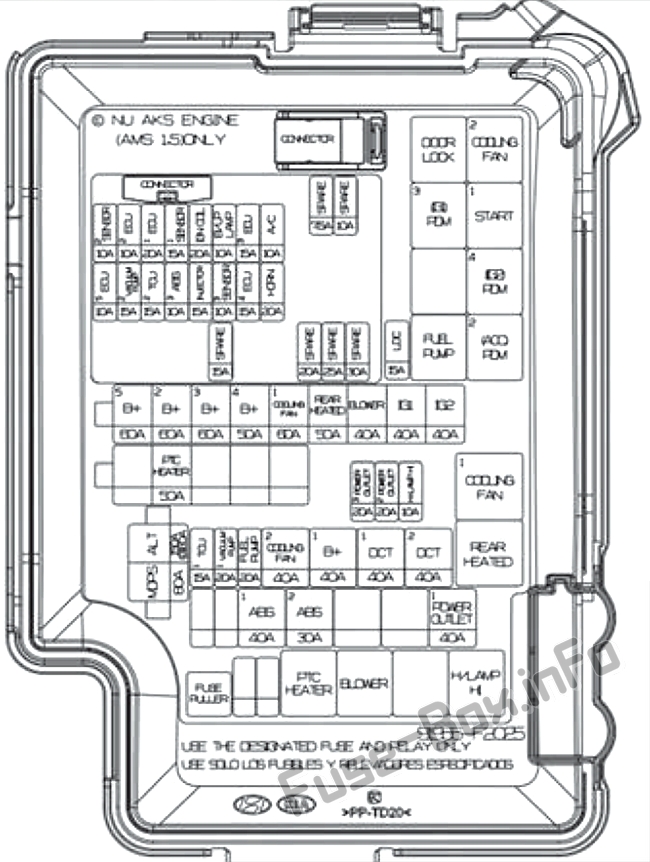

Motor bölmesindeki sigorta yerleşimi (2019)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MÜDÜR | 180A | Sigorta: ABS1, ABS2, GÜÇ SOKETI |
| MDPS | 80A | MDPS 1imi |
| B+ 5 | 60A | Blok PCB (Erişimli : ECU3, ECU4, KORNA, A/C KOMP, MOTOR KONTROL RÖLESİ) |
| B+ 2 | 60A | Akıllı terminal bloğu (Sigorta: S / HEATER FRT, ARISU) |
| B+ 3 | 60A | Akıllı terminal bloğu (Sigorta: ARISU, IPS) |
| B+ 4 | 50A | Akıllı blok bağlantısı (Erişimli : S/HEATER RR, P/WINDOW LH, P/WINDOW RH, BAGAJ, SUNROOF, AMR P/SEAT DRV) |
| SOĞUTMA FANI 1 | 60A | Kullanılmamış |
| ISITMALI ARKA | 50A | Arka Isıtıcı Rölesi |
| FAN | 40A | Üfleyici rölesi |
| IG1 | 40A | K10tak anahtarı, E / R terminal bloğu (PDM röle # 2, # 3 (ACC / IG1)) |
| IG2 | 40A | K10tak anahtarı, E / R terminal bloğu (PDM röle no.4 (IG2), start rölesi) |
| LAMBA B/UP | 10 A | Elektrokromik dikiz aynası, arka kombinasy10 lambası (IN) Sol / Sağ, akıllı terminal bloğu (IPS k10trol modülü) |
| GÜÇ SOKET 3 | 20A | çakmak |
| SOKET 2 | 20A | Ön güç çıkışı |
| H / LAMBA YÜKSEK | 10 A | BI-FUNC H/LP RLY (bobin) |
| TCU 1 | 15A | Kullanılmamış |
| VAKUM POMPASI 1 | 20A | Kullanılmamış |
| A / CON | 10 A | Röle A / C10 |
| SOĞUTMA FANI 2 | 40A | Soğutma fanı rölesi 1/2 |
| B+ 1 | 40A | Akıllı terminal bloğu (otomatik kaçak akım kesme cihazı, sigorta: FREN ANAHTARI, MODÜL 1, DR LOCK, PDM 1, PDM 2) |
| DCT1 | 40A | Kullanılmamış |
| DCT2 | 40A | Kullanılmamış |
| S / POMPE A KARBURANT | 15A | Kullanılmamış |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| ABS 2 | 30A | ESC modülü, çok yönlü k10trol k10ektörü |
| SOKET 1 | 40A | Soket rölesi |
| 5 eks | 10 A | PCM |
| VAKUM POMPASI | 15A | Kullanılmamış |
| KIYAMAMAK | 20A | – |
| ABS 3 | 10 A | ESC modülü, çok yönlü k10trol k10ektörü |
| TCU 2 | 15A | İletim aralığı anahtarı, I / R terminal bloğu (sigorta: LAMBA B / YUKARI) |
| 4 ekus | 15A | PCM |
| 3 ekus | 15A | PCM |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| SENSÖR 2 | 10 A | Kartuş kapatma valfi, tahliye k10trol solenoid valfı, değişken emme solenoid valfi, I / R terminal bloğu (soğutma fanı rölesi 1/2) |
| ECU2 | 10 A | Kullanılmamış |
| ECU1 | 20A | PCM |
| ENJEKTÖR | 15A | Enjektör # 1 / # 2 / # 3 / # 4 |
| SENSÖR 1 | 15A | Oksijen sensörü (YUKARI / AŞAĞI) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| SENSÖR 3 | 10 A | Yakıt pompası rölesi |
| korna | 20A | Korna rölesi |
