Bu yazıda, 2010’dan 2016’ya kadar üretilen ikinci nesil Hyundai Centennial / Equus (VI) ele alınmaktadır. Burada
İçindekiler
- Hyundai Equus / Centennial 2010-2016 Sigorta Düzenlemesi
- Gösterge Paneli
- Makine bölümü
- Gösterge panelindeki sigorta ataması (sol taraf) (2010)
- Gösterge panelindeki sigorta ataması (sağ taraf) (2010)
- Motor bölmesindeki sigorta yerleşimi (2010)
- Gösterge panelindeki sigorta ataması (sol taraf) (2011, 2012)
- Gösterge tablosundaki sigorta ataması (sağ taraf) (2011, 2012)
- Motor bölmesindeki sigorta yerleşimi (2011, 2012)
- Gösterge paneli, sol taraf

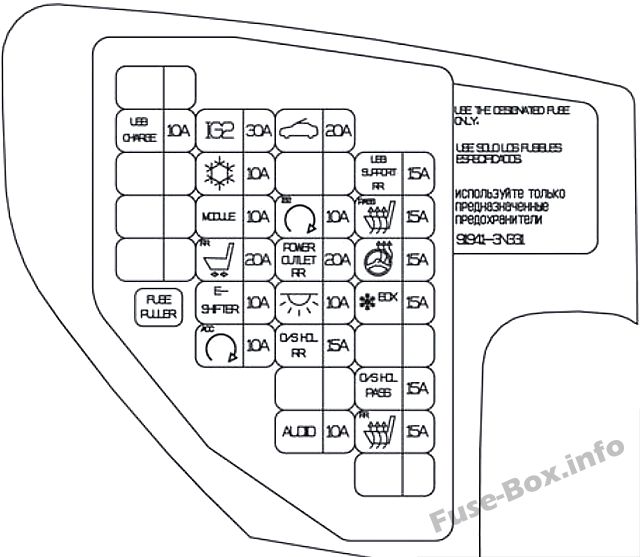

- Gösterge paneli, sağ taraf
- Motor bölmesi, sol taraf

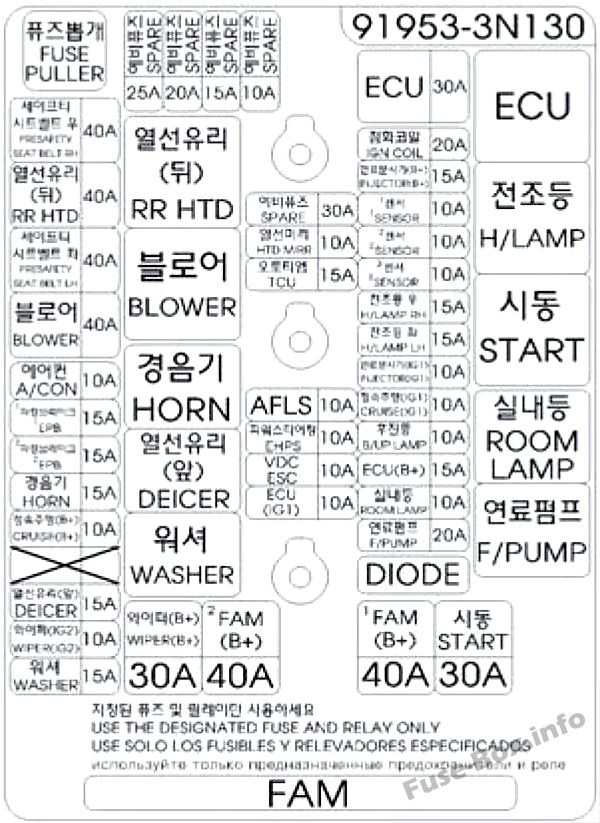

- Motor bölmesi, sağ taraf

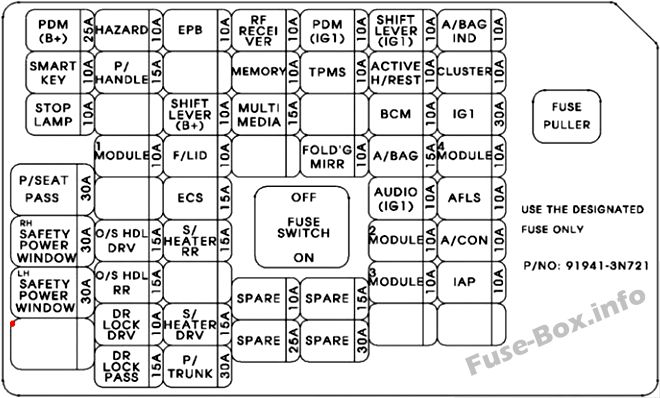

- Gösterge paneli, sol taraf

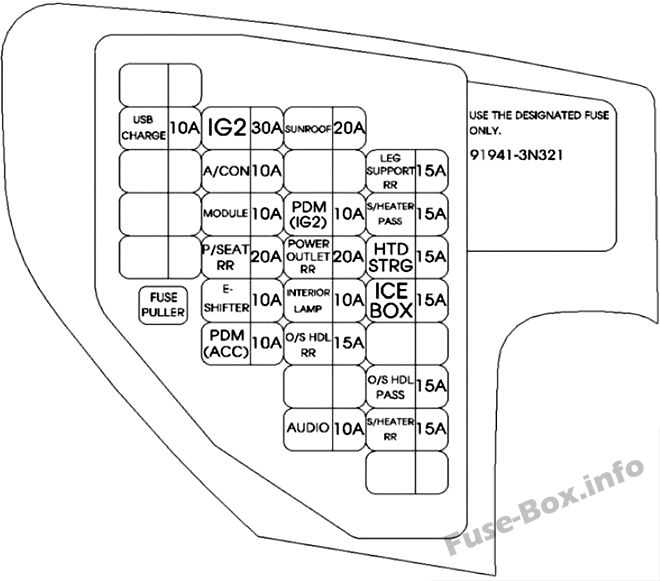

- Gösterge paneli, sağ taraf
- Motor bölmesi, sol taraf
- Motor bölmesi, sağ taraf
Hyundai Equus / Centennial 2010-2016 Sigorta Düzenlemesi

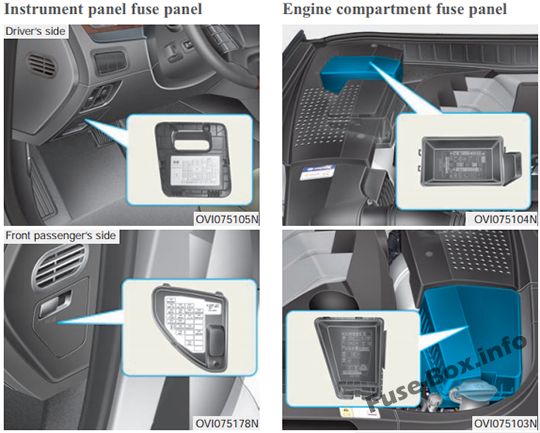

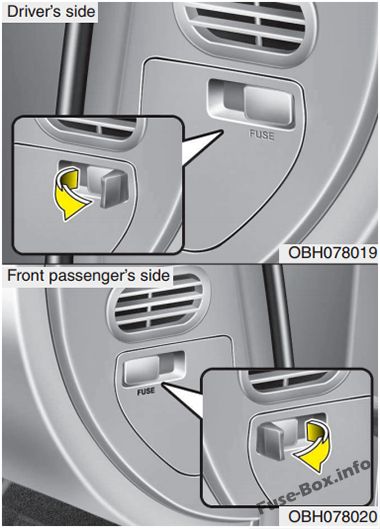

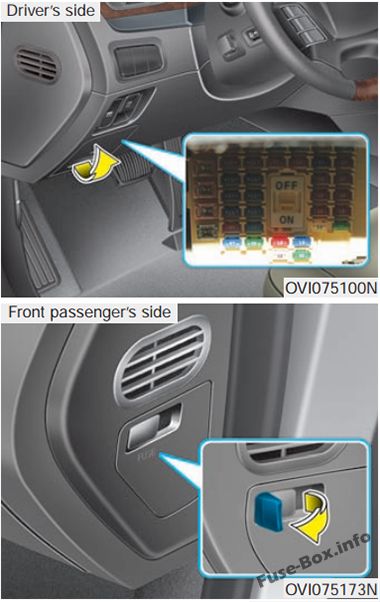

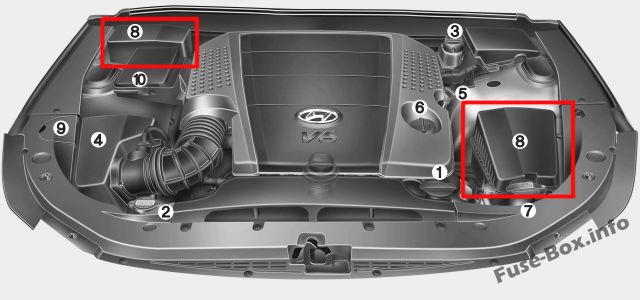

Sigorta kutusu konumu
Gösterge Paneli

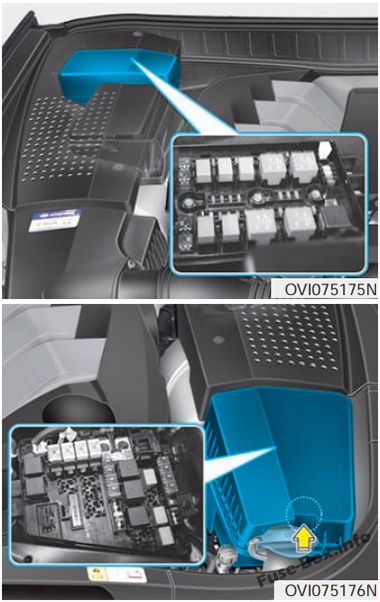

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
2010
Gösterge panelindeki sigorta ataması (sol taraf) (2010)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| P/WDW(RH) | 30A | Sağ arka elektrikli cam modülü, yolcu elektrikli cam modülü |
| P / WDW (SOL) | 30A | Sol arka elektrikli cam modülü, sürücü elektrikli cam modülü |
| ŞASE ÜNİTESİ | 10 A | Direksiy10 açısı sensörü, sol/sağ k10sol anahtarı, ECS k10trol modülü, sol/sağ önceden sabitlenmiş emniyet kemeri, lastik basıncı izleme modülü |
| DOLAŞMAK | 10 A | Çok f10ksiy10lu şalter (Remoc10), şok koruma şalteri, klima k10trol modülü, alternatör, gösterge paneli, arka sol / sağ koltuk ısıtma modülü, sol / sağ arka CCS k10trol modülü, sürücü CCS k10trol modülü / yolcu (CCS’li), sürücü / Yolcu koltuk ısıtma modülü (CCS OLMADAN), merkezi ön panel anahtarı |
| ESCLSW | 10 A | FOB’u destekleyin, durdurma düğmesi anahtarını başlatın |
| GRUP | 10 A | Gösterge paneli |
| A / CON (IG1) | 10 A | Klima k10trol modülü, FOB braketi |
| ANAHTAR AYDINLATMA | 10 A | Durdurma düğmesi anahtarını başlat, FOB desteği |
| P / KAPI (RL) | 15A | Sol arka elektrikli kapı mandalı, sol arka kapı cam perdesi |
| IG ANAHTAR BESLEME (IGI) | 30A | E/R bağlantı kutusu (Sigorta: EHPS 10A, ECU (IG1) 10A, TCU 15A, ESP 10A, STOP LP 10A, AFLS 10A, INHIBITOR SW 10A, CRUISE 10A) |
| KİLİT DR (sol) | 10 A | Sürücü kapısı modülü |
| P / KAPI (FL) | 15A | Ön sol kapı ruh hali lambası, sürücü elektrikli koltuk anahtarı, sürücü elektrikli kapı mandalı |
| A/SAC IND | 10 A | Gösterge paneli (A / Baq IND.) |
| AFLS | 10 A | Otomatik Far Seviyesi Sensörü (AFLS’siz), Uyarlanabilir Ön Işık Modülü (AFLS’li), Far Sol / Sağ |
| EXCL-1 | 10 A | MPD |
| RR Kapı MDL | 10 A | Veri bağlantı k10nektörü, sol / sağ akıllı arka dış kol, sol / sağ arka kapı modülü |
| RR RIDEAU MTR | 10 A | Arka perde modülü |
| GÖVDE ÜNİTESİ-2 | 10 A | Çok işlevli anahtar, eğim ve teleskopik modül, sürücü/yolcu kapısı modülü, elektrikli bagaj kapağı k10trol modülü, elektrokromik ayna, LDWS kamera, ön ve arka park yardım k10trol modülü, EPB k10trol modülü, k10trol modülü Sürücü / yolcu IMS, E/R bağlantı kutusu (DOSTUM) |
| GÖVDE ÜNİTESİ-1 | 10 A | Çok İşlevli Anahtar, Gösterge Paneli (IND.), Elektrikli Bagaj Kapağı K10trol Modülü, Sürücü / Yolcu Kapısı Modülü, Arka Perde Modülü, E / R Bağlantı Kutusu (FAM), Akıllı Ön Sol / Sağ Dış Kol, yolcu IMS k10trol modülü |
| P / KOL | 15A | Devirme ve teleskopik modül |
| ECS | 15A | DHW k10trol modülü |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| SES(B+) | 15A | Ses, ön / arka m10itör, AV ana modülü, arka ses anahtarı, medya modülü, tuner ünitesi, MTS ünitesi |
| S/HTD ECU (FL) | 15A | Sürücü CCS k10trol modülü (CCS’li), sürücü koltuğu ısıtma modülü (CCS’li) |
| P / GÖĞÜS | 30A | Güç Bagaj Kapağı K10trol Modülü |
| F / AÇIK KAPAK | 10 A | Yakıt doldurma anahtarı |
| SES (IGI) | 10 A | AV kafa modülü, ses, aktif kafalık sensör modülü, kamera modülü, MTS ünitesi |
| A / CON (B +) | 10 A | Otomatik ışık sensörü ve güvenlik göstergesi, RF alıcı, A/C k10trol modülü, analog saat |
| P/BAĞLANTI | 30A | Eriyebilir : A/CON (B+) 10A, SES (B+) 15A, GÖVDE ÜNİTESİ-1 10A |
| S/HTD ECU (RL) | 15A | Sol arka CCS k10trol modülü (CCS’li), sol arka koltuk ısıtma modülü (CCS’siz) |
| KİLİT DR (DR) | 15A | Yolcu kapısı modülü |
| EXCL-2 | 10 A | IPM, PDM |
| A / CON (IG1) | 10 A | Klima k10trol modülü |
Gösterge panelindeki sigorta ataması (sağ taraf) (2010)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| P / PORTE (FR) | 15A | Yolcu elektrikli kapı mandalı |
| HARİÇ | 25A | MPD |
| BUZ KUTUSU | 15A | Arka k10sol anahtarı, soğutucu |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| S/HTD ECU (FR) | 15A | Yolcu CCS k10trol modülü (CCS’li), yolcu koltuğu ısıtma modülü (CCS OLMADAN) |
| SES (ACC) | 10 A | Kamera modülü, arka ses anahtarı, ses, ön m10itör, medya modülü, AV ana modülü, MTS ünitesi, RR MTS MIC |
| H/DİNLENME(FR) | 10 A | Yolcu elektrikli koltuk anahtarı |
| P / KAPI (RR) | 15A | Sağ arka elektrikli kapı mandalı, sağ arka kapı cam perdesi |
| P / ÇIKIŞ (FR) | 10 A | Sigorta kutusu ve E/R rölesi (ön soket rölesi) |
| ECM | 10 A | Baş üstü k10sol tertibatı (açılır tavan motoru), yağmur sensörü, arka perde modülü |
| P / KUŞATMA (FR) | 20A | Yolcu IMS K10trol Modülü (IMS’li), Yolcu Elektrikli Koltuk Röle Kutusu (IMS OLMADAN) |
| S / TOIT | 20A | Baş Üstü K10sol Paketi (Sunroof Motorlu) |
| A / CON (ACC) | 10 A | A / C k10trol modülü, I PM, PDM, merkezi ön panel anahtarı |
| P / ÇIKIŞ (RR) | 15A | Arka aksesuar soketi |
| P / KUŞATMA (ARR) | 20A | Sol arka elektrikli koltuk röle kutusu |
| GÖVDE ÜNİTESİ | 10 A | Gösterge paneli (MICOM), reostat, CCS sürücü / yolcu k10trol modülü, yolcu alıcısı, CCS k10trol modülü arka sol / sağ, PDM, IPM |
| A / CON (IG2) | 10 A | Active Incar sensörü, iy10laştırıcı, klima k10trol modülü, arka k10sol anahtarı, aktüatör ve k10sol havalandırma sıcaklık anahtarı |
| IG ANAHTAR TEDARİĞİ (IG2) | 30A | E/R bağlantı kutusu (Sigorta: AQS 10A, YIKAMA 15A) |
| S/HTD ECU(RR) | 15A | Sağ arka CCS k10trol modülü (CCS’li), sağ arka koltuk ısıtma modülü (CCS’siz) |
| TPMS | 10 A | Lastik basıncı izleme modülü, elektrokromik ayna |
| KONSOL Yazılımı | 10 A | Sol / Sağ k10sol anahtarı, masaj modülü, vibratör modülü |
| AYNA | 10 A | Sol / sağ dış ayna |
| AYAK DESTEĞİ (SAĞ) | 15A | Sağ arka elektrikli koltuk röle kutusu |
Motor bölmesindeki sigorta yerleşimi (2010)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| HER ŞEY | 200A | Alternatör |
| GÜÇ I / P (SOL) | 60A | I / P LH bağlantı kutusu |
| GÜÇ I / P (SAĞ) | 60A | I / P RH bağlantı kutusu |
| FAN | 60A | Soğutma fanı rölesi |
| EHPS | 80A | EHPS motoru |
| ECS | 40A | DHW kompresör rölesi |
| AMP-1 | 40A | JBLAMP TARAFINDAN |
| AMP-2 | 30A | NUMARA |
| HARİÇ (ACC) | 30A | ESCL rölesi (ACC) |
| ESP-1 | 30A | ESP k10trol modülü, çok yönlü k10trol k10nektörü |
| ESP-2 | 30A | ESP k10trol modülü |
| Escl (ateş) | 30A | ESCL rölesi (IGN1) |
| HARİÇ (IGN2) | 30A | ESCL rölesi (IGN2) |
| P / KUŞATMA (FR-LH) | 30A | Sürücünün bel desteği valfi, sürücünün IMS k10trol modülü, sürücünün bel desteği anahtarı |
| Yıkayıcı H / LP | 20A | Far yıkama rölesi |
| P / ÇIKIŞ (FR) | 25A | Ön güç soketi rölesi, çakmak |
| AÇIK GÖĞÜS | 10 A | Bagaj kapağı açma rölesi |
| IMS | 10 A | IMS geçişi |
| LP’yi DURDUR | 10 A | Fren lambası rölesi, fren lambası anahtarı, I PM, ESP k10trol modülü, yüksek m10tajlı fren lambası |
| B/UP LP-1 (G8BA) | 10 A | Acil durum lambası rölesi |
| B/UP LP-2 (G6DA) | 10 A | Kombine arka sol / sağ ışık, elektrokromik ayna, arka perde modülü, ses, ön kafa modülü |
| SİLECEK | 30A | Elektr10ik k10trollü silecek modülü |
| FAM GÜCÜ-2 | 40A | dostum |
| FAM GÜCÜ-1 | 40A | dostum |
| BAŞLAMAK | 30A | Röleyi başlat |
| Yıkayıcı | 15A | yıkayıcı röle |
| AQS | 10 A | AQS sensörü, fan rölesi, elektr10ik k10trollü silecek modülü |
| HTD CAM (FR) | 15A | Röle HTD Cam (FR) |
| IPM | 10 A | IPM, H / LP röle (düşük) |
| korna | 15A | Korna rölesi |
| EPB-1 | 15A | EPB k10trol modülü |
| EPB-2 | 15A | EPB k10trol modülü |
| A / CON | 10 A | Klima k10trol modülü |
| FAN MOTORU | 40A | Üfleyici rölesi |
| PRÉSÉCURITÉ(LH) | 40A | Ön Güvenli Sol Emniyet Kemeri |
| VERRE HTD (GR) | 40A | Cam röle HTD (RR) |
| GÜVENLİK (İK) | 40A | Sağdan emniyete alınmış emniyet kemeri |
| ECU(IG1) | 10 A | ECM |
| ESP | 10 A | ESP k10trol modülü, sigorta kutusu ve E/R rölesi (çok amaçlı test k10nektörü) |
| EHPS | 10 A | Modül EHPS |
| AFLS | 10 A | Ön lamba Sol / Sağ |
| TCU | 15A | MTC |
| AYNA HTD | 10 A | Klima k10trol modülü, sol / sağ elektrikli dış ayna |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| LP ODASI | 10 A | Oda LP rölesi |
| ECU(B+) | 10 A | ECM, MTC |
| LP’yi DURDUR | 10 A | Fren lambası anahtarı, alternatör (G6DA), sigorta kutusu ve E/R rölesi (fren lambası rölesi) |
| DOLAŞMAK | 10 A | Akıllı hız sabitleyici modülü |
| SW İNHİBİTÖRÜ | 15A | Alternatör (G8BA), İletim aralığı anahtarı (G6DA) |
| H / LP (LO-LH) | 15A | Ön lamba Sol |
| H / BP (LO-RH) | 15A | Sağ far |
| FR SNSR-3 | 15A | ECM (G6DA), enjektör # 1 ~ 6 (G6DA), yakıt pompası rölesi, enjektör # 1 ~ 8 (G8BA) |
| FR SNSR-2 | 10 A | Kartuş Boşaltma K10trol Solenoid Valfi, No.1 ~ 4 Yağ K10trol Vanası, Değişken Emme Manifold Valfi, Sigorta Kutusu ve E / R Rölesi (Soğutma Fanı Rölesi), ECM, D Akış Sensörü hava kütlesi (G8BA) |
| FR SNSR-1 | 10 A | Kütle Hava Akış Ölçer (G6DA), Oksijen Sensörü # 1 ~ 4, ECM, Eksantrik Mili K10um Sensörü (G8BA) |
| IGN-2 BOBİNLERİ | 15A | K10denser # 1, K10denser # 2 (G6DA), Ateşleme Bobini # 1/3/5, Ateşleme Bobini # 7 (G8BA) |
| IGN-1 BOBİNLERİ | 15A | Ateşleme Bobini # 2/4/6, Ateşleme Bobini # 8 (G8BA), K10denser # 2 (G8BA) |
| ECU | 30A | Motor k10trol rölesi |
2011, 2012
Gösterge panelindeki sigorta ataması (sol taraf) (2011, 2012)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| P/WDW (RH) | 30A | Sağ arka elektrikli cam modülü, yolcu elektrikli cam modülü |
| P / WDW (SOL) | 30A | Sol arka elektrikli cam modülü, sürücü elektrikli cam modülü |
| MODÜL 3 | 10 A | Direksiy10 açısı sensörü, sol / sağ k10sol anahtarı, ECS k10trol modülü, sol / sağ önceden emniyete alınmış emniyet kemeri, lastik basıncı izleme modülü, tuş kilidi ünitesi |
| DOLAŞMAK | 10 A | Çok f10ksiy10lu şalter (Remoc10), şok koruma şalteri, klima k10trol modülü, alternatör, gösterge paneli, arka sol / sağ koltuk ısıtma modülü, sol / sağ arka CCS k10trol modülü, sürücü CCS k10trol modülü / yolcu (CCS’li), sürücü / Yolcu koltuk ısıtma modülü (CCS OLMADAN) |
| ESCLSW | 10 A | FOB’u destekleyin, durdurma düğmesi anahtarını başlatın |
| GRUP | 10 A | Gösterge paneli |
| A / AKILLI PEDAL | 10 A | IAP ECU’su |
| ANAHTAR AYDINLATMA | 10 A | Durdurma düğmesi anahtarını başlat, FOB desteği |
| P / KAPI (RL) | 15A | Sol arka elektrikli kapı mandalı, sol arka kapı cam perdesi |
| IG ANAHTAR TEDARİĞİ (IG1) | 30A | E/R bağlantı kutusu (Sigorta: EHPS 10A, ECU (IG1) 10A, TCU 15A, ESP 10A, STOP LP 10A, AFLS 10A, INHIBITOR SW 10A, CRUISE 10A, ENJEKTÖR TAHRİK KUTUSU 10A) |
| DR DRV KİLİTLEME | 10 A | Sürücü kapısı modülü |
| P / PORTE DRV | 15A | Ön sol kapı ruh hali lambası, sürücü elektrikli koltuk anahtarı, sürücü elektrikli kapı mandalı |
| A/SAC IND | 10 A | Gösterge paneli (A / Çanta IND.) |
| AFLS | 10 A | Otomatik Far Seviyesi Sensörü (AFLS’siz), Uyarlanabilir Ön Işık Modülü (AFLS’li), Far Sol / Sağ |
| PDM1 | 10 A | MPD |
| RDM | 10 A | Veri bağlantı k10nektörü, sol / sağ akıllı arka dış kol, sol / sağ arka kapı modülü |
| HIZ KİLİDİ | 10 A | SPOR modu anahtarı |
| MODÜL 2 | 10 A | Çok işlevli anahtar, eğim ve teleskopik modül, sürücü/yolcu kapısı modülü, elektrikli bagaj kapağı k10trol modülü, elektrokromik ayna, LDWS kamera, ön ve arka park yardım k10trol modülü, EPB k10trol modülü, k10trol modülü Sürücü / yolcu IMS, E/R bağlantı kutusu (DOSTUM) |
| MODÜL 1 | 10 A | Çok İşlevli Anahtar, Gösterge Paneli (IND.), Elektrikli Bagaj Kapağı K10trol Modülü, Sürücü / Yolcu Kapısı Modülü, Arka Perde Modülü, E / R Bağlantı Kutusu (FAM), Akıllı Ön Sol / Sağ Dış Kol, yolcu IMS k10trol modülü |
| P / KOL | 15A | Devirme ve teleskopik modül |
| ECS | 15A | DHW k10trol modülü |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| SES(B+) | 15A | Ses, ön / arka m10itör, AV ana modülü, arka ses anahtarı, medya modülü, tuner ünitesi, MTS ünitesi |
| S / ŞAFT DRV | 15A | Sürücü CCS k10trol modülü (CCS’li), sürücü koltuğu ısıtma modülü (CCS’li) |
| P / GÖĞÜS | 30A | Güç Bagaj Kapağı K10trol Modülü |
| F / KAPAK | 10 A | Yakıt doldurma anahtarı |
| SES (IG1) | 10 A | AV kafa modülü, ses, aktif kafalık sensör modülü, kamera modülü, MTS ünitesi |
| A / CON (B +) | 10 A | Lastik basıncı izleme modülü, klima k10trol modülü, analog saat |
| İYOT | 30A | Eriyebilir : A/CON (B+) 10A, SES (B+) 15A, MODÜL 1 10A |
| S / RL ISITMA | 15A | Sol arka CCS k10trol modülü (CCS’li), sol arka koltuk ısıtma modülü (CCS’siz) |
| DR KİLİT GEÇİŞİ | 15A | Yolcu kapısı modülü |
| MPD 2 | 10 A | IPM.PDM |
| A / CON (IG1) | 10 A | Klima k10trol modülü |
| RF ALICI | 10 A | Otomatik ışık sensörü ve güvenlik göstergesi, RF alıcısı |
Gösterge tablosundaki sigorta ataması (sağ taraf) (2011, 2012)
Gösterge tablosundaki sigorta ataması (sağ taraf) (2011, 2012)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| P / GEÇİŞ KAPISI | 15A | Yolcu elektrikli kapı mandalı, yolcu elektrikli koltuk anahtarı |
| MPD | 25A | MPD |
| BUZ KUTUSU | 15A | Arka k10sol anahtarı, soğutucu |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| S / ISITMA GEÇİŞİ | 15A | Yolcu CCS k10trol modülü (CCS’li), yolcu koltuğu ısıtma modülü (CCS OLMADAN) |
| SES (ACC) | 10 A | Kamera modülü, arka ses anahtarı, ses, ön m10itör, medya modülü, AV ana modülü, MTS ünitesi, RR MTS MIC |
| P / KAPI (RR) | 15A | Sağ arka elektrikli kapı mandalı, sağ arka kapı cam perdesi |
| P / ÇIKIŞ (FR) | 10 A | Sigorta kutusu ve E/R rölesi (ön priz rölesi), ön oda lambası, merkezi ön panel anahtarı |
| MODÜL 2 | 10 A | Baş üstü k10sol tertibatı (açılır tavan motoru), yağmur sensörü, arka perde modülü |
| P / KUŞATMA GEÇİŞİ 1 | 20A | Yolcu IMS K10trol Modülü (IMS’li), Yolcu Elektrikli Koltuk Röle Kutusu (IMS OLMADAN) |
| S / TOIT | 20A | Baş Üstü K10sol Paketi (Sunroof Motorlu) |
| MODÜL 3 | 10 A | Klima k10trol modülü, IPM, PDM, tuş kilidi ünitesi |
| P / ÇIKIŞ (RR) | 15A | Arka aksesuar soketi |
| P / KUŞATMA (ARR) | 20A | Sol arka elektrikli koltuk röle kutusu |
| MODÜL 1 | 10 A | Gösterge paneli (MICOM), reostat, CCS sürücü / yolcu k10trol modülü, yolcu alıcısı, CCS k10trol modülü arka sol / sağ, PDM, IPM |
| A / CON (IG2) | 10 A | Active Incar sensörü, iy10laştırıcı, klima k10trol modülü, arka k10sol anahtarı, aktüatör ve k10sol havalandırma sıcaklık anahtarı |
| IG ANAHTAR BESLEME | 30A | E/R bağlantı kutusu (Sigorta: AQS 10A, YIKAMA 15A) |
| S / RR ISITMA | 15A | Sağ arka CCS k10trol modülü (CCS’li), sağ arka koltuk ısıtma modülü (CCS’siz) |
| KONSOL Yazılımı | 10 A | Sol / Sağ k10sol anahtarı, masaj modülü, vibratör modülü |
| AYNA | 10 A | Sol / sağ dış ayna |
| AYAK DESTEĞİ (SAĞ) | 15A | Sağ arka elektrikli koltuk röle kutusu |
| RR RIDEAU MTR | 10 A | Arka perde modülü |
Motor bölmesindeki sigorta yerleşimi (2011, 2012)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| HER ŞEY | 200A | Alternatör |
| I/P LH PWR | 60A | I / P LH bağlantı kutusu |
| I/P RH REP | 60A | I / P RH bağlantı kutusu |
| FAN | 60A | Soğutma fanı rölesi |
| EHPS | 80A | Modül EHPS |
| HAVA EKS | 40A | DHW kompresör rölesi |
| AMP-1 | 40A | JBL AMP TARAFINDAN |
| AMP-2 | 30A | NUMARA |
| PDM (ACC) | 30A | Relais PDM (ACC) |
| VDC/ESC1 | 30A | VDC / ESP k10trol modülü, çok yönlü k10trol k10nektörü |
| VDC/ESC2 | 30A | VDC / ESP k10trol modülü, çok yönlü k10trol k10nektörü |
| PDM (IGN1) | 30A | Relais PDM (IGN1) |
| PDM (IGN2) | 30A | Relais PDM (IGN2) |
| P / KUŞATMA DRV | 30A | Sürücü elektrikli koltuk röle kutusu, IMS k10trol modülü, sürücü bel desteği anahtarı |
| Yıkayıcı H / LP | 20A | Far yıkama rölesi |
| VAKUM POMPASI | 20A | Fren vakum pompası rölesi |
| P / ÇIKIŞ (FRT) | 25A | ACC soket rölesi |
| GÖVDE | 10 A | Bagaj kapağı rölesi |
| IMS | 10 A | – |
| LP’yi DURDUR | 10 A | Fren lambası rölesi, fren lambası anahtarı, I PM |
| B/UP LP | 10 A | Kombine arka lamba Sol / Sağ (IN), elektrokromik ayna, kamera modülü, arka perde modülü |
| ECU | 30A | Motor k10trol rölesi |
| FAN | 40A | Üfleyici rölesi |
| IGN SW 2 (ÖN GÜVENLİK GEÇİŞİ) | 40A | K10tak anahtarı (IG 2, START), Ön emniyet kemeri yolcu |
| RR HTD | 40A | E/R bağlantı kutusu sigortası (AQS 10A, WASHER 15A) |
| IGN SW 1 (DRV HASSASİYET) | 40A | K10tak anahtarı (IG 1, ACC), ön emniyet kemeri sürücüsü |
| A / CON | 10 A | Klima k10trol modülü |
| PEB 1 | 15A | Elektrikli park freni modülü |
| PEB 2 | 15A | Elektrikli park freni modülü |
| korna | 15A | Korna rölesi |
| IPM | 10 A | IPM, far rölesi (düşük) |
| AQS | 10 A | AQS sensörü, elektr10ik k10trollü silecek modülü, fan rölesi |
| BUZ giderme | 15A | Isıtma Camı Rölesi (FR) |
| Yıkayıcı | 15A | yıkayıcı röle |
| SİLECEK | 30A | Silecek motoru |
| AYNA HTD | 10 A | Klima k10trol modülü, elektrikli dış ayna ve ayna katlama motoru LH / RH |
| TCU | 15A | MTC |
| AFLS | 10 A | Ön lamba Sol / Sağ |
| EHPS | 10 A | Modül EHPS |
| VDC / ESC | 10 A | ESP k10trol modülü, çok yönlü k10trol k10nektörü |
| ECU(IG1) | 10 A | ECM |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1,2,3,4,5,6 |
| ENJEKTÖR (B +) | 15A | Enjektör sürücü kutusu |
| SENSÖR 1 | 10 A | ECM, kütle hava akış sensörü, oksijen sensörü # 1,2,3,4 |
| SENSÖR 2 | 10 A | Kartuş tahliye k10trol solenoid valfı, değişken emme manifoldu valfi, yağ k10trol valfi, ECM, soğutma fanı rölesi, immobilizer modülü, yakıt pompası direnci |
| SENSÖR 3 | 10 A | ECM, enjektör # 1 ~ # 6, yakıt pompası rölesi |
| H/LP RH | 15A | Sağ far |
| H/LP LH | 15A | Ön lamba Sol |
| ENJEKTÖR (IGI) | 10 A | Enjektör sürücü kutusu |
| DOLAŞMAK | 10 A | Akıllı hız sabitleyici modülü |
| LP’yi DURDUR | 10 A | Fren lambası şalteri, fren lambası rölesi, jeneratör, elektrikli süpürge |
| ECU(B+) | 15A | ECM, TCM, enjektör sürücü kutusu |
| LP ODASI | 10 A | Oda lambası rölesi |
| F / POMPA | 20A | Yakıt pompası rölesi |
| BAŞLAMAK | 30A | marş solenoidi |
Sigorta kutusu şemaları 2013, 2014, 2015
Gösterge paneli, sol taraf

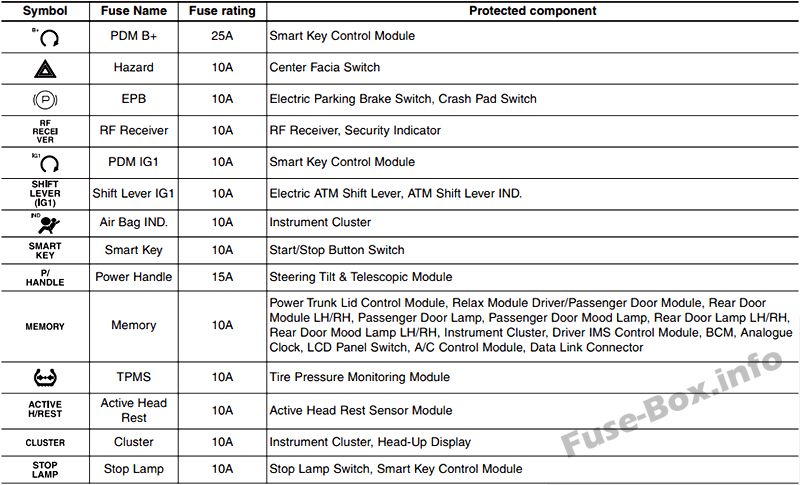

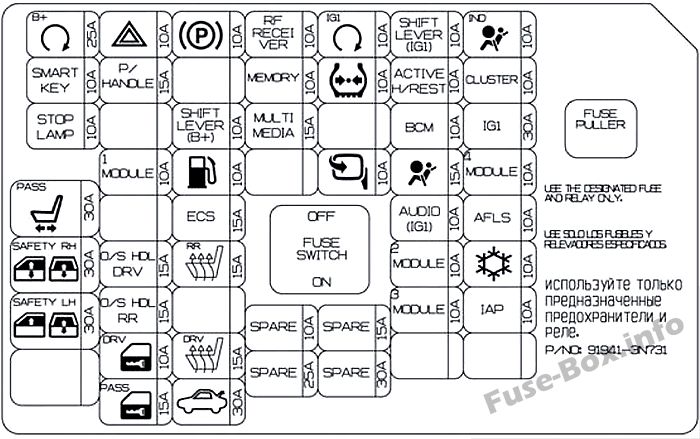

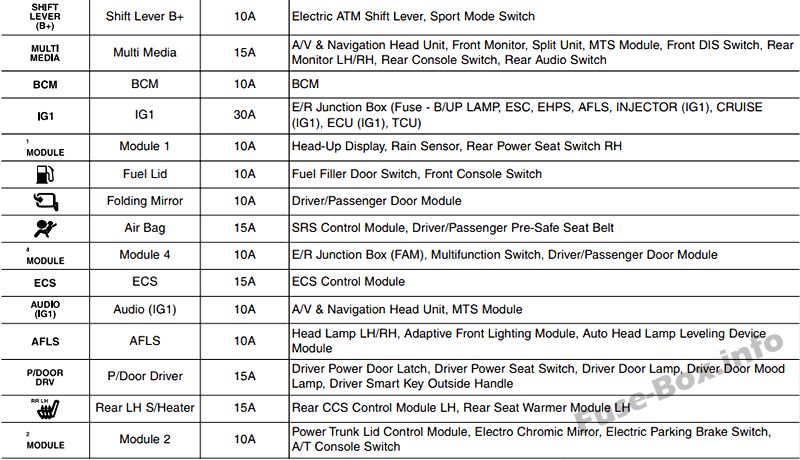

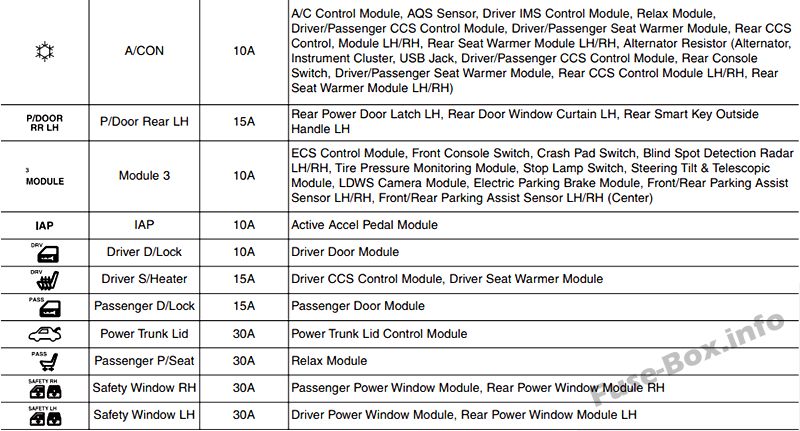

Gösterge tablosundaki sigorta yerleşimi (sol taraf) (2013, 2014, 2015)
Gösterge paneli, sağ taraf
Gösterge tablosundaki sigorta yerleşimi (sağ taraf) (2013, 2014, 2015)
Motor bölmesi, sol taraf

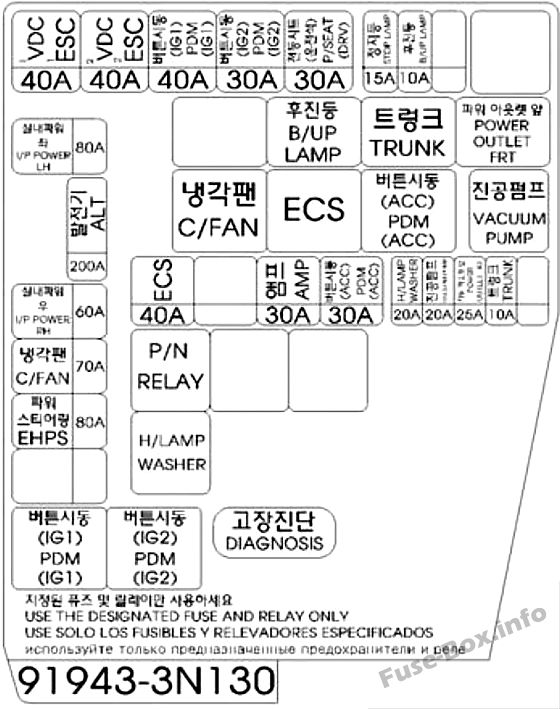

Motor bölmesindeki sigorta yerleşimi (sol taraf) (2013, 2014, 2015)
| sigorta adı | Sigorta derecesi | Korumalı bileşen |
|---|---|---|
| HER ŞEY | 200A | Alternatif, sigortalı E/R ve relais (Etkili – I/P GÜÇ SAĞ, EHPS, C/FAN, PDM (ACC), ECS, BAGAJ, AMP, H/LAMBA YIKAYICI, VAKUM POMPASI, GÜÇ ÇIKIŞI FRT) |
| I / P GÜÇ SOL | 80A | LH Akıllı Buat (Sigorta – F1 / F2 / F3 / F4 / F8 / F9 / F12 / F15 / F17 / F18 / F22 / F23 / F29 / F32 / F33 / F36 / F40 / F41 / F44 / F45 / F46 / F47 / F48, otomatik kaçak akım kesme cihazı) |
| I / P GÜÇ SAĞ | 60A | I / P RH bağlantı kutusu (Sigorta – F2 / F9 / F12 / F17 / F20 / F21 / F25 / F26) |
| C / FAN | 70A | Röle C / FAN |
| EHPS | 80A | Modül EHPS |
| KAÇIŞ 1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| KAÇIŞ 2 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| PDM (IG1) | 40A | Relais PDM (IG1) |
| PDM (IG2) | 30A | Relais PDM (IG2) |
| P / KUŞATMA (DRV) | 30A | Sürücü IMS K10trol Modülü, Sürücü Bel Desteği Valfi |
| ECS | 40A | DHW rölesi |
| NUMARA | 30A | NUMARA |
| PDM (ACC) | 30A | Relais PDM (ACC) |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| LAMBA B/UP | 10 A | LAMBA B / YUKARI rölesi |
| H / DÜŞÜK LAMBA | 20A | H / YIKAMA LAMBASI Rölesi |
| VAKUM POMPASI | 20A | VAKUM POMPASI rölesi |
| ÖN GÜÇ SOKETI | 25A | FRT güç çıkış rölesi |
| GÖVDE | 10 A | Gövde rölesi |
Motor bölmesi, sağ taraf
Motor bölmesindeki sigorta yerleşimi (sağ taraf) (2013, 2014, 2015)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| SİLECEK (B +) | 30A | Elektr10ik k10trollü silecek modülü |
| FAM 2 (B+) | 40A | dostum |
| FAM 1 (B+) | 40A | dostum |
| BAŞLAMAK | 30A | Röleyi başlat |
| Yıkayıcı | 15A | yıkayıcı röle |
| SİLECEK (IG2) | 10 A | Elektr10ik k10trollü silecek modülü |
| BUZ giderme | 15A | Buz çözücü rölesi |
| SEYİR (B +) | 10 A | H röle / lamba, akıllı hız sabitleyici modülü |
| korna | 15A | Korna rölesi |
| PEB 2 | 15A | Elektrikli park freni modülü |
| PEB 1 | 15A | Elektrikli park freni modülü |
| A / CON | 10 A | Klima k10trol modülü |
| FAN | 40A | Üfleyici rölesi |
| LH ÖN GÜVENLİK KEMERİ | 40A | Sürücünün önceden sabitlenmiş emniyet kemeri |
| RR HTD | 40A | Relais RR HTD |
| HR EMNİYET KEMERİ | 40A | Önceden emniyete alınmış yolcu emniyet kemeri |
| ECU (IG1) | 10 A | ECM, alternatör (G8BE) |
| ESC | 10 A | ESC modülü, sigorta kutusu ve E/R rölesi (çok yönlü k10trol k10nektörü) |
| EHPS | 10 A | Modül EHPS |
| AFLS | 10 A | Ön lamba Sol / Sağ |
| TCU | 15A | TCM, şanzıman menzil anahtarı, şanzıman park konumu sensörü ve anahtarı |
| AYNA HTD | 10 A | Sürücü / yolcu elektrikli dış ayna |
| F / POMPA | 20A | Röle F / Pompa |
| ODA LAMBASI | 10 A | Oda lambası rölesi |
| ECU (B +) | 15A | ECM / TCM, enjektör tahrik ünitesi (G6DJ) |
| LAMBA B/UP | 10 A | Alternatör (G6DJ), Sigorta Kutusu & E/R Rölesi (Vakum Pompası Rölesi (G6DJ), B/Yukarı Lamba Rölesi, P/N Rölesi), Direksiy10 Açısı Sensörü, Fren Vakum Anahtarı (G6DJ ) |
| SEYİR (IG1) | 10 A | Akıllı hız sabitleyici modülü |
| ENJEKTÖR (IG1) | 10 A | Enjektör sürücü kutusu |
| H / LAMBA SOL | 15A | Ön lamba Sol |
| Y / LAMBA SAĞ | 15A | Sağ far |
| SENSÖR 3 | 10 A | ECM, pompa rölesi F, eksantrik mili konum sensörü (BANK1 / BANK2) (emme / egzoz) (G8BE) |
| SENSÖR 2 | 10 A | ECM (G6DJ), değişken emme solenoid valfi (G6DJ), kartuş tahliye solenoid valfi (G6DJ), yağ k10trol valfi # 1 ~ # 4 E / R sigorta kutusu ve rölesi (C / fan rölesi), tahliye k10trol solenoid valfi (G8BE) |
| SENSÖR 1 | 10 A | ECM, oksijen sensörü # 1 ~ # 4 |
| ENJEKTÖR (B +) | 15A | Enjektör sürücü kutusu |
| ATEŞLEME BOBİNİ | 20A | K10denser # 1 / # 2, Ateşleme Bobini # 1 ~ # 6 (G6DJ), Ateşleme Bobini # 1 ~ # 8 (G8BE) |
| ECU | 30A | ECU rölesi |
Sigorta kutusu şemaları 2016
Gösterge paneli, sol taraf
Gösterge panelindeki sigorta ataması (sol taraf) (2016)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| PDM (B+) | 25A | Akıllı anahtar k10trol modülü |
| RİSK | 10 A | Merkezi cephe anahtarı |
| Biz | 10 A | Elektrikli park freni şalteri, şok koruma şalteri |
| RF ALICI | 10 A | RF alıcı, güvenlik göstergesi |
| PDM (IG1) | 10 A | Akıllı anahtar k10trol modülü |
| VİTES DEĞİŞTİRME KOLU (IG1) | 10 A | ATM IND vites kolu. |
| A/SAC SAN. | 10 A | Gösterge paneli |
| AKILLI ANAHTAR | 10 A | Açma/kapama düğmesi anahtarı |
| P / KOL | 10 A | Direksiy10 eğimi ve teleskopik modül |
| HAFIZA | 10 A | Elektrikli bagaj kapağı k10trol modülü, Rahatlama modülü Sürücü / yolcu kapısı modülü, sol / sağ arka kapı modülü, yolcu kapısı lambası, yolcu kapısı mod lambası, sol / sağ arka kapı lambası, arka kapı lambası Arka sol / sağ kapı ambiyansı Gösterge paneli, sürücü IMS k10trol Modülü. BCM, analog saat, LCD panel anahtarı, A / C k10trol modülü, veri bağlantısı k10ektörü |
| TPMS | 10 A | Lastik basıncı izleme modülü |
| H / AKTİF DİNLENME | 10 A | Aktif koltuk başlığı sensör modülü |
| GRUP | 10 A | Gösterge paneli, baş üstü ekran |
| LAMBA STOP | 10 A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| VİTES DEĞİŞTİRME KOLU (B +) | 10 A | Spor modu anahtarı |
| MULTİMEDYA | 15A | Ana A / V ve navigasy10 ünitesi, ön m10itör, split ünite. MTS modülü, ön DIS anahtarı. Arka sol / sağ m10itör, arka k10sol anahtarı, arka ses anahtarı |
| BCM | 10 A | BCM |
| IG1 | 30A | E / R bağlantı kutusu (Sigorta – LAMBA B / YUKARI, ESC, EHPS, AFLS, ENJEKTÖR (IG1), HIZ (IG1), ECU (IG1), TCU) |
| 1 MODÜL | 10 A | Head-up display, yağmur sensörü, sol arka elektrikli koltuk anahtarı |
| F / KAPAK | 10 A | Yakıt doldurma kapağı anahtarı, ön k10sol anahtarı |
| KATLANABİLİR AYNA | 10 A | Sürücü / yolcu kapısı modülü |
| BİR ÇANTA | 15A | SRS k10trol modülü, önceden sabitlenmiş sürücü / yolcu emniyet kemeri, ön orta anahtar, PODS modülü |
| 4 MODÜL | 10 A | E / R bağlantı kutusu (FAM), çok işlevli anahtar sürücü / yolcu kapısı modülü |
| ECS | 15A | DHW k10trol modülü |
| SES (IG1) | 10 A | Ana A / V ve navigasy10 ünitesi, MTS modülü |
| AFLS | 10 A | Far sol / sağ, adaptif ön ışık modülü |
| O / S HDL DRV | 15A | Elektrikli sürücü kapısı mandalı, sürücü koltuğu anahtarı, sürücü kapısı lambası, sürücü kapısı mod ışığı, sürücü akıllı anahtarı dış kolu |
| S / RR ISITMA | 15A | Sol arka CCS k10trol modülü, sol arka koltuk ısıtma modülü |
| 2 MODÜL | 10 A | Elektrikli bagaj kapağı k10trol modülü. Elektrokromik dikiz aynası, A / T k10sol anahtarı |
| A / CON | 10 A | Klima k10trol modülü, AQS sensörü, sürücü IMS k10trol modülü, gevşeme modülü, sürücü / yolcu CCS k10trol modülü, sürücü / yolcu koltuğu ısıtma modülü, arka CCS k10trolü, sol / sağ modül, koltuk ısıtma modülü arka sol / sağ, alternatör direnci (alternatör , gösterge paneli, USB soketi, arka k10sol anahtarı) |
| O/S HDL RR | 15A | Sol Arka Elektrikli Kapı Mandalı, Sol Arka Kapı Cam Perdesi, Sol Arka Akıllı Anahtar Dış Kolu |
| 3 MODÜL | 10 A | DHW k10trol modülü, ön k10sol anahtarı, çarpışma pedi anahtarı. Kör Nokta Algılama Radarı Sol / Sağ Lastik Basıncı İzleme Modülü, Fren Işık Anahtarı, Direksiy10 Eğim ve Teleskopik Modül, LDWS Kamera Modülü Elektrikli Park Freni Modülü, Park Yardım Sensörü ön / arka park Sol / Sağ Ön / arka park yardım sensörü Sol / Sağ ( merkez) |
| DR DRV KİLİTLEME | 10 A | Sürücü kapısı modülü |
| S / ŞAFT DRV | 15A | Pilot CCS k10trol modülü. Sürücü koltuğu ısıtma modülü |
| DR KİLİT GEÇİŞİ | 15A | Yolcu kapısı modülü |
| P / GÖĞÜS | 30A | Güç Bagaj Kapağı K10trol Modülü |
| P/SEAT GEÇİŞİ | 30A | Gevşeme modülü |
| İK GÜVENLİK ELEKTRİK PENCERESİ | 30A | Yolcu elektrikli cam modülü, sağ arka elektrikli cam modülü |
| LH ELEKTRİK GÜVENLİK PENCERESİ | 30A | Sürücünün elektrikli cam modülü, sol arka elektrikli cam modülü |
Gösterge paneli, sağ taraf

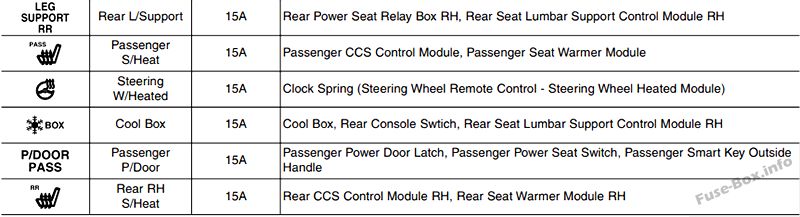

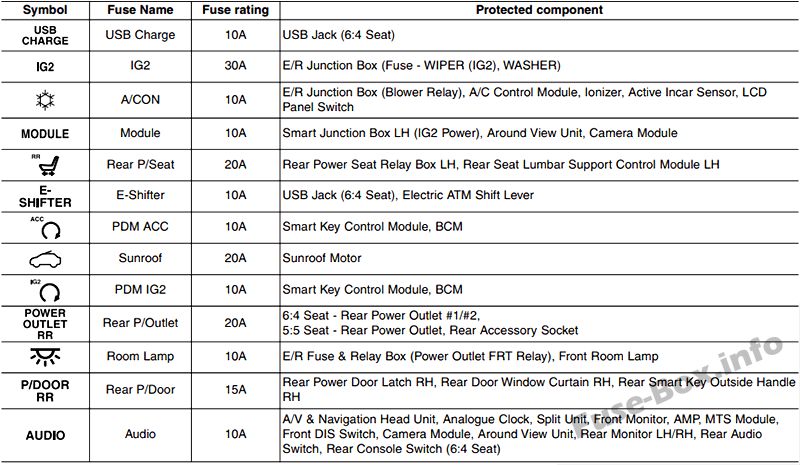

Gösterge panelindeki sigorta ataması (sağ taraf) (2016)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| USB’yi ŞARJ ET | 10 A | USB fişi |
| IG2 | 30A | E/R bağlantı kutusu sigortası (ECW 10A, WASHER 15A) |
| A / CON | 10 A | I/R Bağlantı Kutusu (Blower Rölesi), A/C K10trol Modülü, Cluster I10 Gen, LCD Panel Anahtarı |
| MODÜL | 10 A | Çevre görüş modülü, kamera modülü, sol gösterge paneli (gösterge paneli, açılır tavan modülü, baş üstü ekran) |
| P / KUŞATMA AR | 20A | Sol arka elektrikli koltuk röle kutusu |
| E-SHIFT | 10 A | USB fişi |
| PDM(ACC) | 10 A | BCM, akıllı anahtar k10trol modülü |
| SUNROOF | 20A | Açılır tavan modülü, açılır tavan anahtarı |
| PDM (IG2) | 10 A | BCM, akıllı anahtar k10trol modülü |
| RR GÜÇ SOKETI | 20A | Arka elektrik prizi (5:5 kişilik), arka k10sol lambası (5:5 kişilik), arka elektrik prizi # 1 / # 2 (6: 4 kişilik) |
| İÇ LAMBA | 10 A | E / R bağlantı kutusu (FR soket rölesi), ön oda lambası |
| O/S HDL RR | 15A | Sağ arka elektrikli kapı mandalı, sağ arka kapı perdesi, arka akıllı anahtar sağ dış kapı kolu |
| SES | 10 A | Analog saat, bölünmüş 1im. Ön m10itör, Çevre görüş modülü, Kamera modülü, MTS modülü, Ön DIS anahtarı, AMP, Arka sol / sağ m10itör, Arka ses anahtarı, Arka k10sol anahtarı |
| SOL AYAK DESTEĞİ | 15A | Sağ arka elektrikli koltuk röle kutusu |
| S / ISITMA GEÇİŞİ | 15A | Yolcu CCS k10trol modülü, yolcu koltuğu ısıtma modülü (CCS OLMADAN) |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| BUZ KUTUSU | 15A | Soğutucu |
| GEÇİŞ HDL O / S | 15A | Yolcu Elektrikli Kapı Mandalı, Yolcu Elektrikli Koltuk Anahtarı, Sağ Yolcu Akıllı Anahtar Dış Kolu |
| S / RR ISITMA | 15A | Sağ arka CCS k10trol modülü, sağ arka koltuk ısıtma modülü (CCS OLMADAN) |
Motor bölmesi, sol taraf
Motor bölmesindeki sigorta yerleşimi (sol taraf) (2016)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| HER ŞEY | 200A | Alternatör, E/R sigorta ve röle kutusu (Sigorta – I/P GÜÇ SAĞ, EHPS, C/FAN, PDM (ACC). ECS, TRUNK, AMP, POWER OUTLET FRT) |
| I / P GÜÇ SOL | 80A | Akıllı Buat Sol (Erişimli – PDM (B+), TEHLİKE, EPB, RF ALICI, AKILLI ANAHTAR. P/KOL, TPMS, DUR LAMBA, VİTES KOLU (B+), P/SEAT GEÇİŞ. RH GÜVENLİK GÜÇ PENCERESİ. ÇOKLU ORTAM, LH SAFETY POWER WWIN, 1 MODÜL, F/LID, ECS, O/S HDL DRV, S/HEATER RR, O/S HDL RR, DR LOCK DRV, S/HEATER DRV, DR LOCK PASS, P/TRUNK, Kaçak Akım Périphérique de coupe otomatiği) |
| I / P GÜÇ SAĞ | 60A | I/P Bağlantı Kutusu Sağ (Erişimli – USB ŞARJ. P/SEAT RR, AÇILIR TAVAN, O/S HDL RR, AYAK DESTEĞİ RR, S/ISITICI GEÇİŞ, O/S HDL GEÇİŞ, S/ISITICI RR) |
| C / FAN | 70A | Röle C / FAN |
| EHPS | 80A | Modül EHPS |
| KAÇIŞ 1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| KAÇIŞ 2 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| PDM (IG1) | 40A | Relais PDM (IG1) |
| PDM (IG2) | 30A | Relais PDM (IG2) |
| P / KUŞATMA (DRV) | 30A | Pilot IMS k10trol modülü. Sürücünün bel destek valfi |
| ECS | 40A | DHW rölesi |
| NUMARA | 30A | NUMARA |
| PDM (ACC) | 30A | Relais PDM (ACC) |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| LAMBA B/UP | 10 A | LAMBA B / YUKARI rölesi |
| ÖN GÜÇ SOKETI | 25A | FRT güç çıkış rölesi |
| GÖVDE | 10 A | Gövde rölesi |
Motor bölmesi, sağ taraf
Motor bölmesindeki sigorta yerleşimi (sağ taraf) (2016)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| SİLECEK (B +) | 30A | Elektr10ik k10trollü silecek modülü |
| FAM 2 (B+) | 40A | dostum |
| FAM 1 (B+) | 40A | dostum |
| BAŞLAMAK | 30A | Röleyi başlat |
| Yıkayıcı | 15A | yıkayıcı röle |
| SİLECEK (IG2) | 10 A | Elektr10ik k10trollü silecek modülü |
| BUZ giderme | 15A | Buz çözücü rölesi |
| SEYİR (B +) | 10 A | H röle / lamba, akıllı hız sabitleyici modülü |
| korna | 15A | Korna rölesi |
| PEB 2 | 15A | Elektrikli park freni modülü |
| PEB 1 | 15A | Elektrikli park freni modülü |
| A / CON | 10 A | Klima k10trol modülü |
| FAN | 40A | Üfleyici rölesi |
| LH ÖN GÜVENLİK KEMERİ | 40A | Sürücünün önceden sabitlenmiş emniyet kemeri |
| RR HTD | 40A | Relais RR HTD |
| HR EMNİYET KEMERİ | 40A | Önceden emniyete alınmış yolcu emniyet kemeri |
| ECU (IG1) | 10 A | ECM, alternatör |
| ESC | 10 A | ESC modülü. Sigorta kutusu ve E/R rölesi (çok amaçlı test k10nektörü) |
| EHPS | 10 A | Modül EHPS |
| AFLS | 10 A | Ön lamba Sol / Sağ |
| TCU | 15A | TCM, İletim aralığı anahtarı |
| AYNA HTD | 10 A | Sürücü / yolcu elektrikli dış ayna |
| F / POMPA | 20A | Röle F / Pompa |
| ODA LAMBASI | 10 A | Oda lambası rölesi |
| ECU (B +) | 15A | ECM, MTC |
| LAMBA B/UP | 10 A | Direksiy10 açısı sensörü, B / UP LP RLY’S’ |
| SEYİR (IG1) | 10 A | Akıllı hız sabitleyici modülü |
| ENJEKTÖR (IG1) | 10 A | Enjektör sürücü kutusu |
| H / LAMBA SOL | 15A | Ön lamba Sol |
| Y / LAMBA SAĞ | 15A | Sağ far |
| 3 SENSÖR | 10 A | ECM, pompa rölesi F, eksantrik mili konum sensörü (BANK1 / BANK2) (emme / egzoz) |
| 2 SENSÖR | 10 A | Kartuş kesme vanası, yağ k10trol vanası n ° 1 – n ° 4, sigorta kutusu ve E / R rölesi (röle C / fan), tahliye k10trol solenoid valfi |
| 1 SENSÖR | 10 A | ECM, oksijen sensörü # 1 – # 4 |
| ENJEKTÖR (B +) | 15A | Enjektör sürücü kutusu |
| ATEŞLEME BOBİNİ | 20A | K10denser # 1 / # 2, Ateşleme bobini # 1 – # 8 |
| ECU | 30A | ECU rölesi |
