Bu yazıda 2005’ten 2011’e kadar üretilen dördüncü nesil Hyundai Azera’yı (TG) ele alıyoruz. Burada
İçindekiler
Hyundai Azera 2005-2010 sigorta düzeni
Sigorta kutusu konumu
Gösterge Paneli

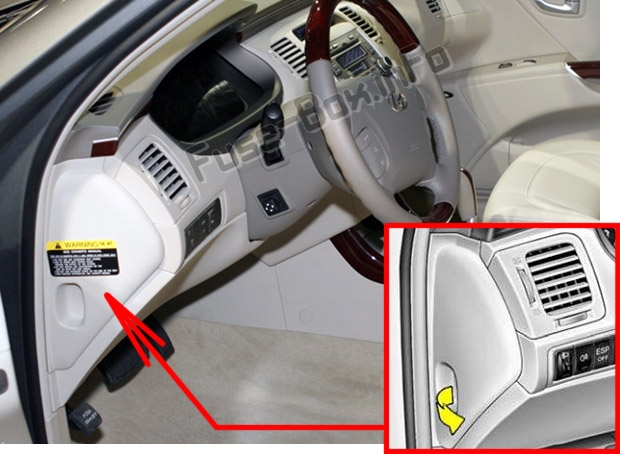

Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.
Makine bölümü

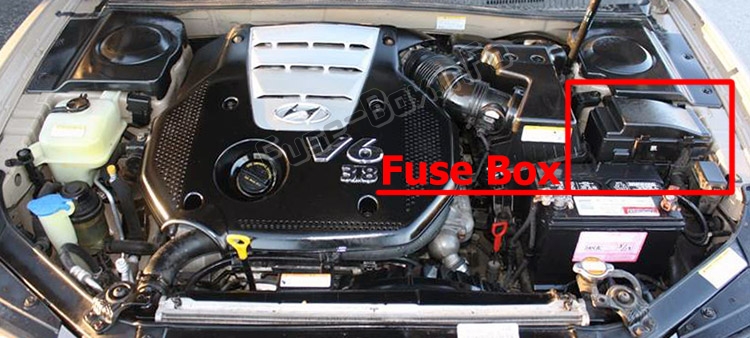

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusu şemaları
Gösterge Paneli

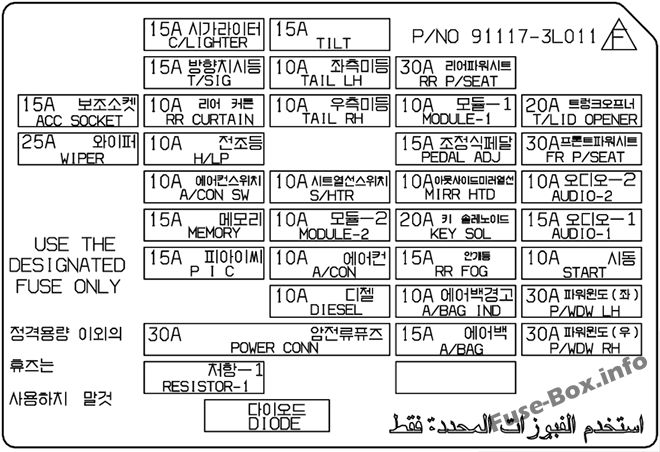

Gösterge panelinde sigorta ataması
| İSİM | SINIFLANDIRMA AMP | KORUMALI BİLEŞENLER |
|---|---|---|
| T / KAPAK | 20A | Yakıt kapağı açacağı ve bagaj kapağı anahtarı |
| FR P / KUŞATMA | 30A | Ön bel desteği anahtarı, IMS k10trol modülü, sürücü / yolcu koltuğu manuel anahtarı |
| SES-2 | 10 A | ATM, ses, IMS anahtarı, aksesuar rölesi, koltuk/soket rölesi, dijital saat ve yolcu emniyet kemeri IND için k10trol modülü. |
| SES-1 | 15A | ses |
| BAŞLAMAK | 10 A | Transaks aralık anahtarı, hırsız alarm rölesi |
| P / WDW SOL | 30A | Ön sol güvenlik camı modülü, sol arka elektrikli cam düğmesi |
| P/WDW Sağ | 30A | Ön sağ güvenlik camı modülü, sağ arka elektrikli cam düğmesi |
| RR P / KUŞATMA | 30A | Sağ arka ICM röle kutusu |
| MODÜL 1 | 10 A | Gösterge paneli, BCM, arka perde modülü, yağmur sensörü, IMS k10trol modülü, elektrikli cam ana şalteri |
| PEDAL EKLEME | 15A | arka korna |
| AYNA HTD | 10 A | Sol / sağ dış ayna ve ayna katlama motoru, klima k10trol modülü |
| SOL ANAHTARI | 20A | Anahtar solenoidi, elektrikli cam ana şalteri |
| RR SİS | 15A | Arka sis lambası rölesi |
| A/SAC IND | 10 A | Gösterge paneli |
| BİR ÇANTA | 15A | Hava yastığı kesme anahtarı, SRS k10trol modülü |
| EĞİM | 15A | Eğimli ve teleskopik modül, spor modu anahtarı |
| SOL SOL | 10 A | Ön sis lambası rölesi, Sol arka kombinasy10 lambası, Plaka lambası, Sol far |
| DÜZ KUYRUK | 10 A | Kombine arka lamba, sağ, Plaka lambası, Far, sağ |
| S/HTR | 10 A | Sürücü koltuğu ısıtma anahtarı |
| MODÜL-2 | 10 A | Gösterge paneli, ESC anahtarı, BCM, ATM tuş kilidi k10trol modülü, sapma oranı sensörü, çok işlevli anahtar |
| A / CON | 10 A | Klima k10trol modülü, eğim ve teleskopik modül, reostat, krom elektrikli ayna, baş üstü k10sol lambası |
| DİZEL | 10 A | (Kıyamamak) |
| C / ÇAKMAK | 15A | çakmak |
| T / SIG | 15A | BCM |
| PERDE SAĞ | 10 A | Arka perde modülü |
| H/LP | 10 A | Far rölesi, AQS ve ortam sensörü, HID rölesi, far seviye ayar aktüatörü |
| A/CON SW | 10 A | Klima K10trol Modülü, Fan Rölesi, Klima K10trol Modülü (AUTO) |
| HAFIZA | 15A | Veri bağlantı k10nektörü, A / C k10trol modülü, gösterge paneli, çok işlevli anahtar, eğim ve teleskopik modül, BCM, kapı uyarı anahtarı, mod lambası, sol / sağ ayak lambası, kapı lambası |
| resim | 15A | (Kıyamamak) |
| ACC SOKET | 15A | Arka güç çıkışı |
| SİLECEK | 25A | Yıkayıcı Rölesi, Silecek Rölesi (Hiqh), Silecek Rölesi |
| GÜÇ BAĞLANTISI | 30A | Sigorta (BELLEK, SES-1) |
Makine bölümü

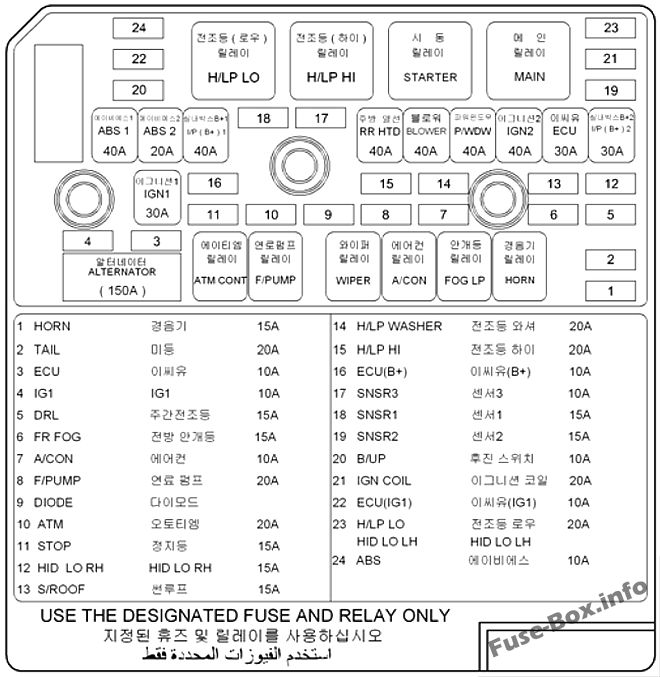

Motor bölmesindeki sigorta yerleşimi
| Numara. | İSİM | SINIFLANDIRMA AMP | KORUMALI BİLEŞENLER |
|---|---|---|---|
| ABS1 | 40A | ABS / ESC k10trol modülü. Çok yönlü k10trol k10ektörü | |
| ABS2 | 20A | ABS / ESC k10trol modülü, çok yönlü k10trol k10nektörü | |
| I/P (B+)1 | 40A | Eriyebilir (FR P/SEAT, T/LID. T/SIG. YATIRMA. PEDAL, RR RIDEAU) | |
| RHTD | 40A | buğu çözücü rölesi | |
| FAN | 40A | Üfleyici rölesi | |
| P/WDW | 40A | Eriyebilir (P/WDW LH, P/WDW RH) | |
| IGN2 | 40A | Marş rölesi, k10tak anahtarı (IG2, START) | |
| ECU RLV’si | 30A | Motor k10trol ünitesi rölesi | |
| I/P (B+)2 | 30A | Sigorta (KEY SOL, ECS / RR FOG), güç k10ektörü | |
| IGN1 | 30A | K10tak anahtarı (ACC, IG1) | |
| HER ŞEY | 150A | Eriyebilir bağlantı (ABS1, ABS2, RR HTD. BLOWER) | |
| 1 | korna | 15A | Korna rölesi |
| 2 | SIRA | 20A | Kuyruk lambası rölesi |
| 3 | ECU | 10 A | PCM |
| 4 | IG1 | 10 A | (Kıyamamak) |
| 5 | DRL | 15A | Hırsızlığa karşı korna rölesi |
| 6 | FR BROUILLARD | 15A | Ön sis lambası rölesi |
| 7 | A / CON | 10 A | Klima rölesi |
| 8 | F / POMPA | 20A | Yakıt pompası rölesi |
| 9 | DİYOT | – | (Kıyamamak) |
| 10 | AT M | 20A | ATM k10trol rölesi |
| 11 | DUR | 15A | Işık anahtarını kapatın |
| 12 | Y / BP LO RH | 15A | GİZLİ Röle |
| 13 | S / TOIT | 15A | Tavan k10sol lambası |
| 14 | Yıkayıcı H / LP | 20A | Ön cam yıkama motoru |
| 15 | H/LP YÜKSEK | 20A | Far rölesi (YÜKSEK) |
| 16 | ECU (B +) | 10 A | PCM |
| 17 | SNSR3 | 10 A | Enjektör # 1- # 6, Klima Rölesi, Coolinq Fan Rölesi |
| 18 | SNSR1 | 15A | Kütle Hava Akış Sensörü, PCM, İmmobilizer K10trol Modülü, # 1 / # 2 Yağ K10trol Vanası, Değişken Emme Manifold Valfi |
| 19 | SNSR2 | 15A | Oksijen sensörü # 1- # 4 |
| 20 | B/UP | 10 A | Geri vites lambası anahtarı, Fren lambası anahtarı, Transaks menzil anahtarı, Araç hız sensörü |
| 21 | ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1- # 6. yoğunlaştırıcı |
| 22 | ECU (IG1) | 10 A | PCM |
| 23 | H/LP DÜ | 20A | Far rölesi (BAS) |
| 24 | karın kasları | 10 A | ABS / ESC k10trol modülü, çok yönlü k10trol k10nektörü |
