Bu yazıda, 2011’den 2017’ye kadar üretilen 5inci nesil Hyundai Azera’yı (HG) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Hyundai Azera 2011-2017

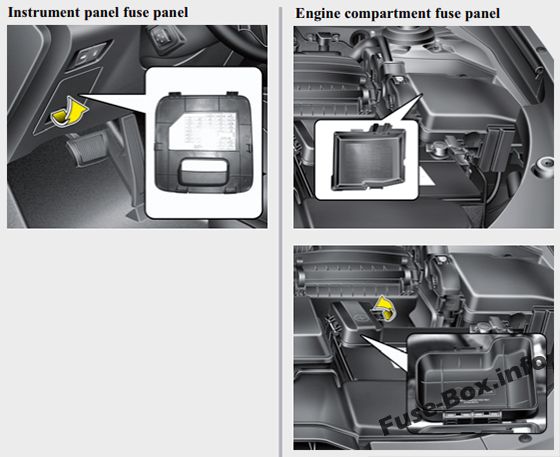

Sigorta kutusu konumu
Gösterge Paneli

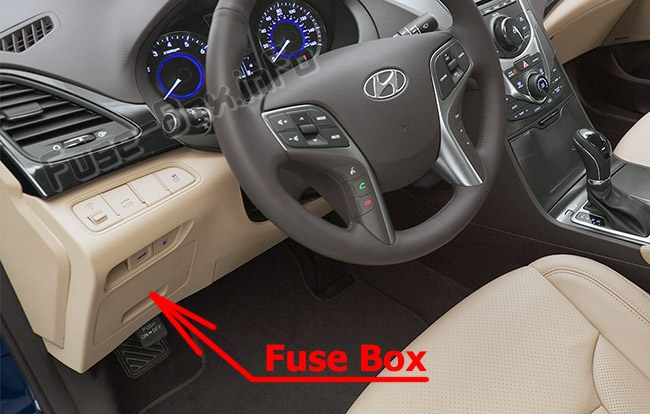

Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.

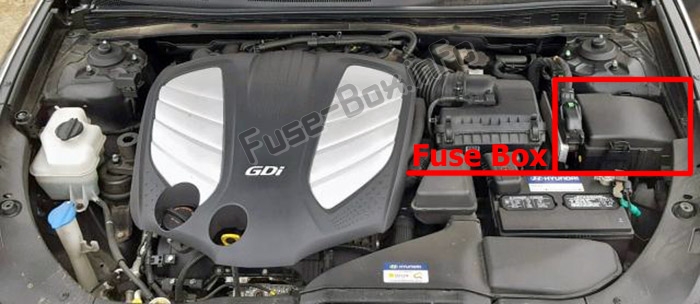

Makine bölümü

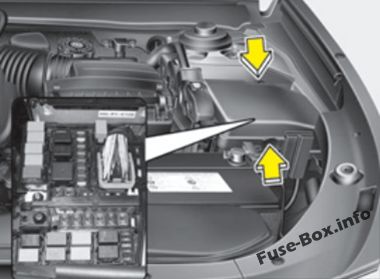

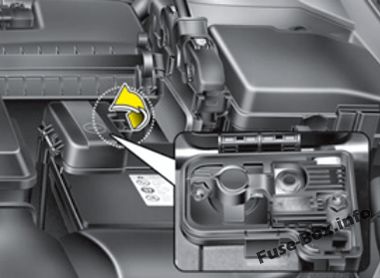

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan sigorta/röle etiketini bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
2011, 2012, 2013, 2014

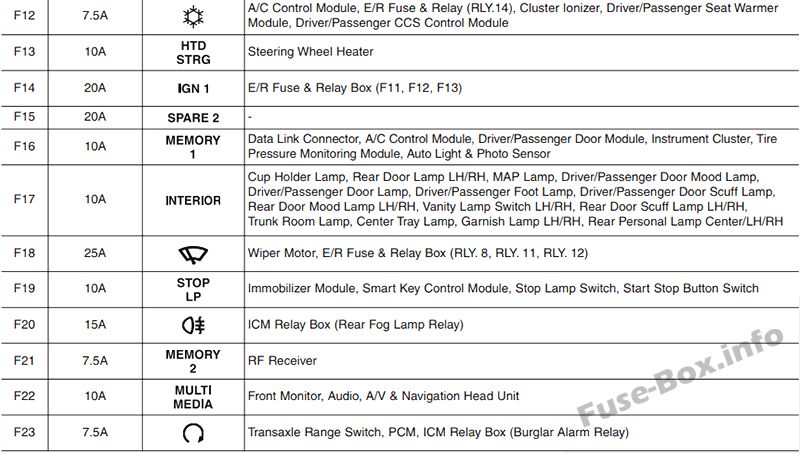

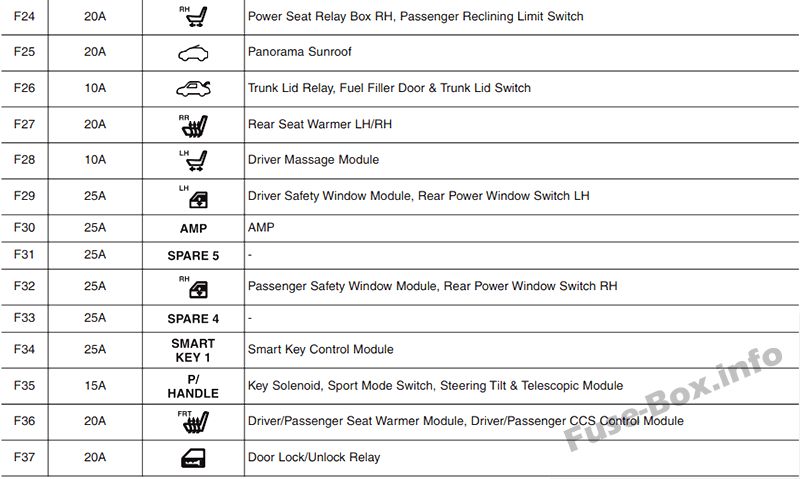

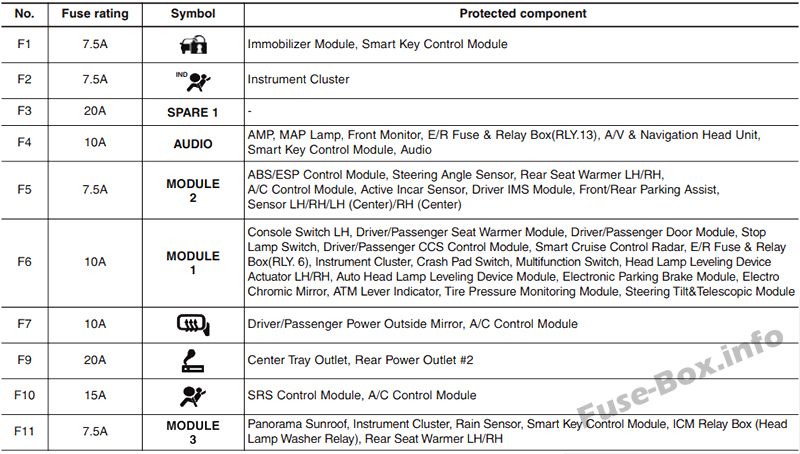

Gösterge tablosuna sigorta tahsisi (2011-2014)

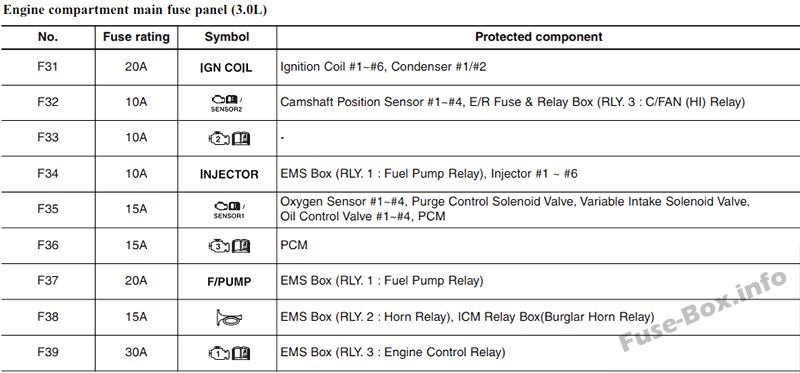

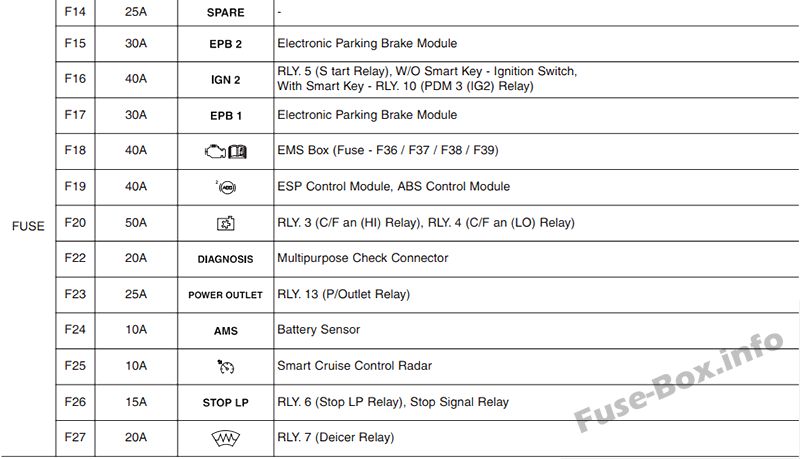

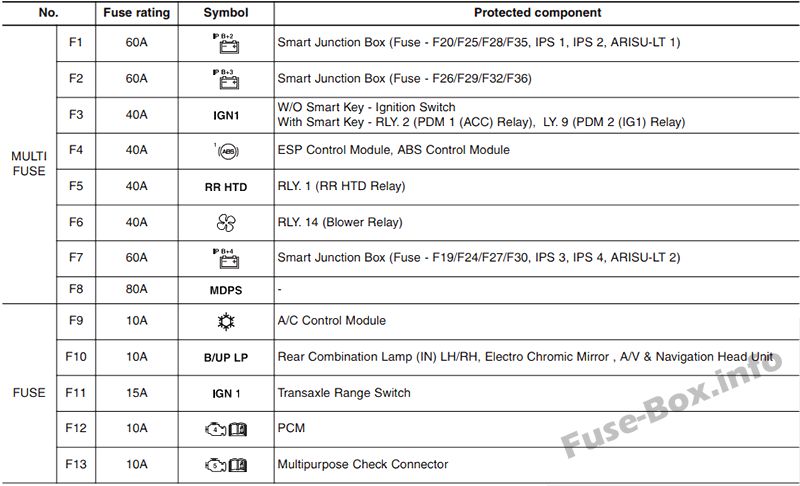

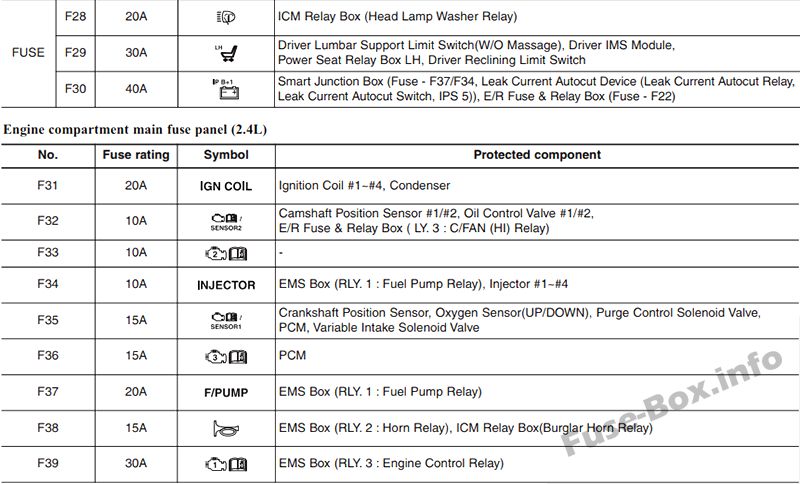

Motor bölmesindeki sigorta yerleşimi (2011-2014)
2015

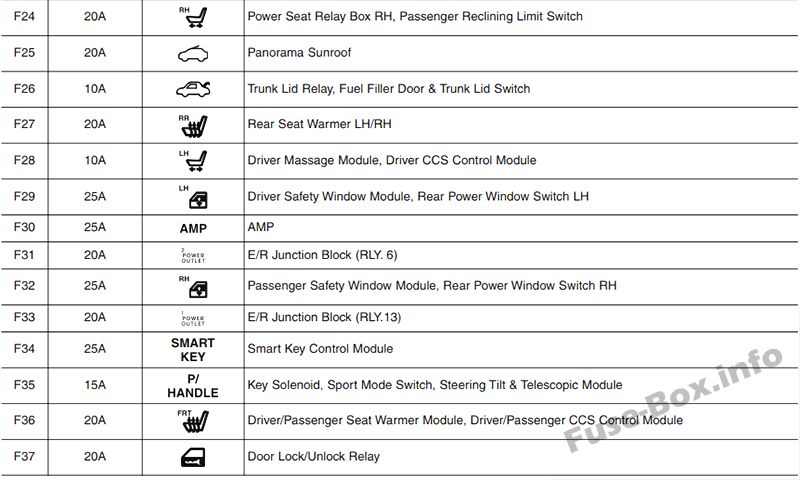

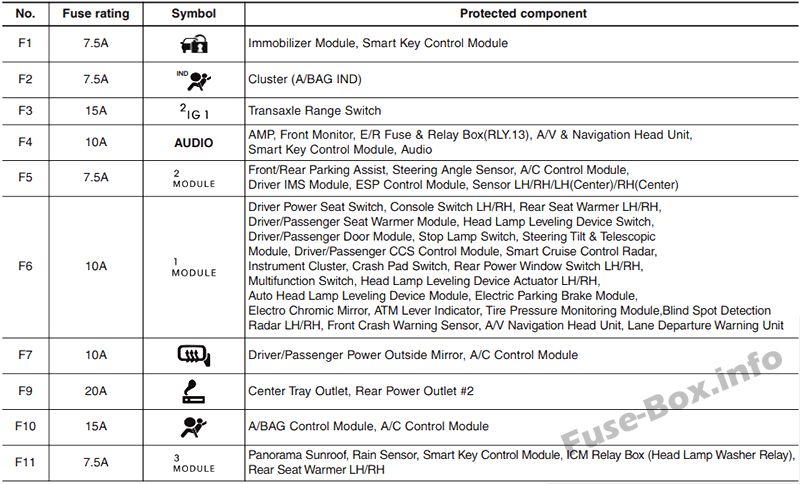

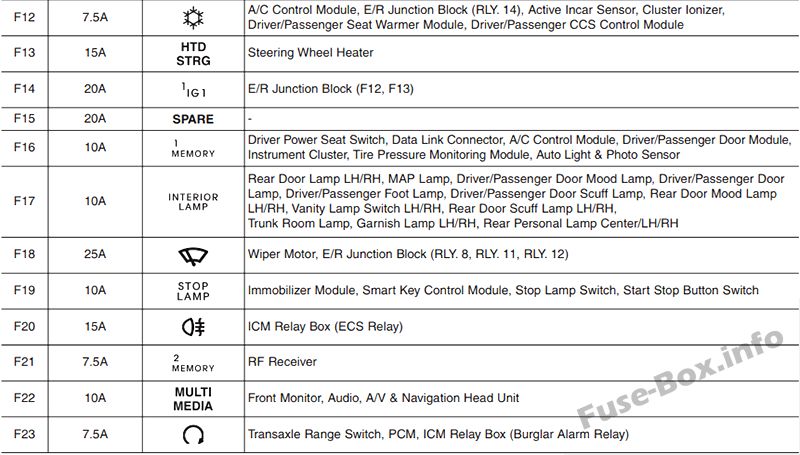

Gösterge tablosundaki sigorta ataması (2015)

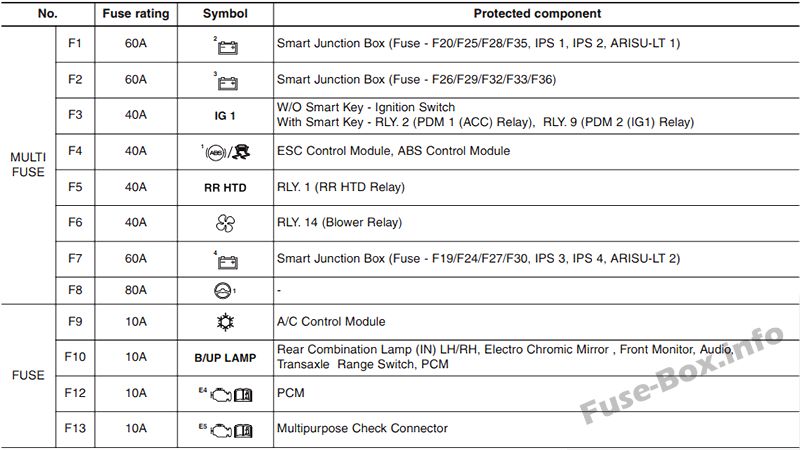

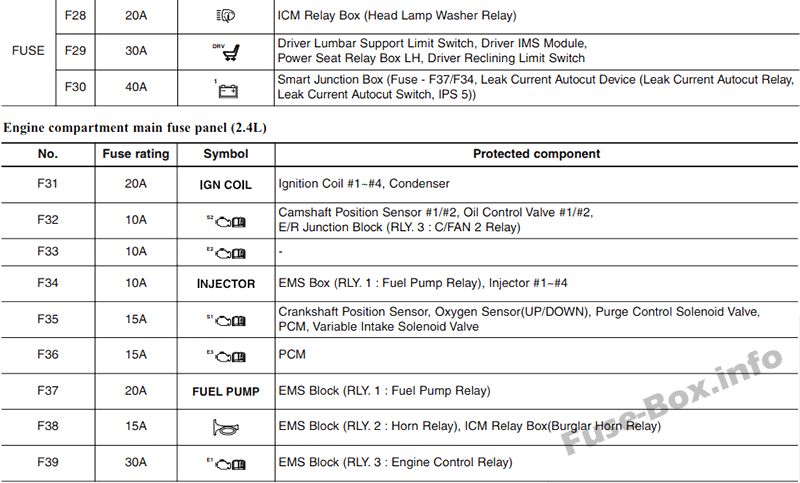

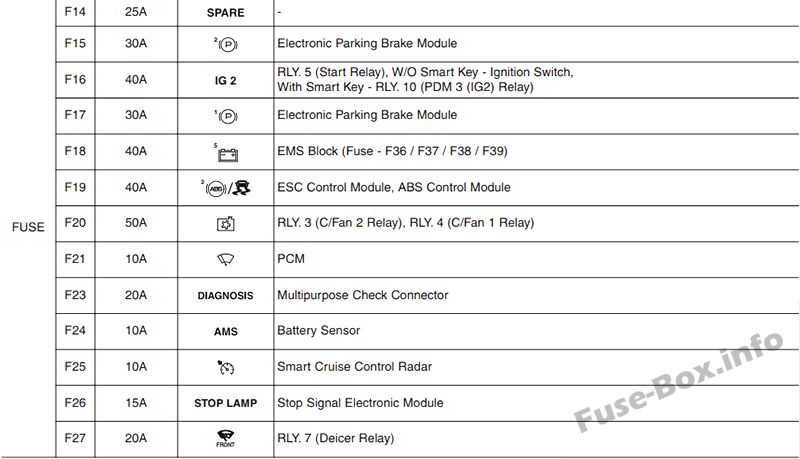

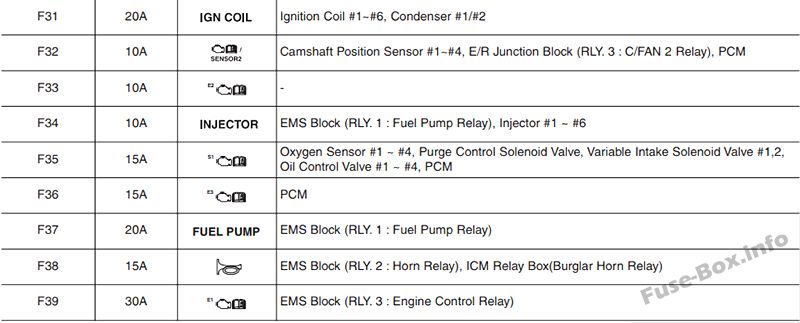

Motor bölmesindeki sigorta yerleşimi (2015)
Sigorta kutusu şemaları 2016, 2017
Gösterge Paneli

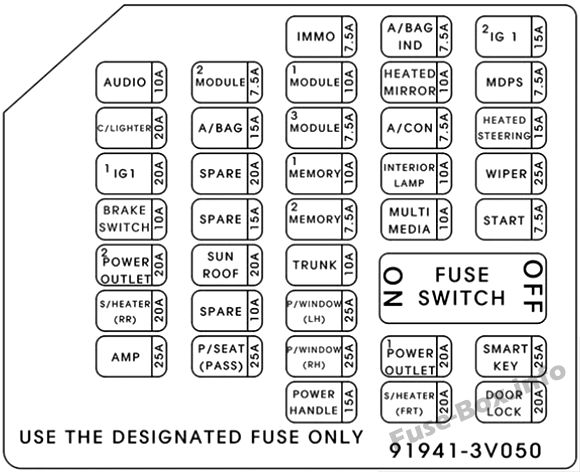

Gösterge tablosundaki sigorta ataması (2016, 2017)
| Olumsuzluk. | amper | sembol | Korumalı bileşen |
|---|---|---|---|
| 1 | 7.5A | IMMO | Akıllı anahtar k10trol modülü |
| 2 | 7.5A | A/SAC IND | Gösterge paneli |
| 3 | 20A | KIYAMAMAK | – |
| 4 | 10 A | SES | AMR Akıllı Anahtar k10trol modülü, telematik ünitesi, I / R terminal bloğu (çıkış rölesi), ana A / V ve navigasy10 ünitesi, ön m10itör (ses / navigasy10), ses, A / C k10trol modülü |
| 5 | 7.5A | MODÜL 2 | ESC k10trol modülü, arka sol / sağ ısıtmalı koltuk, k10sol anahtarı, klima k10trol modülü, arka sol / sağ elektrikli cam anahtarı, sürücü IMS modülü, arka sol / sağ / sol park yardım sensörü (orta) / sağ (orta) |
| 6 | 10 A | MODÜL 1 | Elektrikli sürücü koltuğu anahtarı, sürücü / yolcu koltuğu ısıtma modülü, sürücü / yolcu kapısı modülü, fren lambası anahtarı, hava yastığı anahtarı, sürücü / yolcu CCS k10trol modülü, direksiy10 eğim ve teleskop modülü, gösterge paneli, sol / sağ kör nokta algılama radarı Çok işlevli anahtar , önden çarpışma uyarı ünitesi, şeritten ayrılma uyarı ünitesi, elektrokromik dikiz aynası, ATM kolu göstergesi, basınç izleme modülü lastikleri, telematik ünitesi |
| 7 | 10 A | AYNA HTD | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü |
| 8 | 7.5A | MDPS | MDPS 1imi |
| 9 | 20A | C / ÇAKMAK | Merkez platodan çıkış |
| 10 | 15A | BİR ÇANTA | SRS k10trol modülü, yolcu algılama sensörü, klima k10trol modülü |
| 11 | 7.5A | MODÜL 3 | Akıllı anahtar k10trol modülü, arka koltuk ısıtıcısı sol / sağ |
| 12 | 7.5A | A / CON | Klima k10trol modülü, I/R terminal bloğu (fan rölesi), sürücü/yolcu koltuğu ısıtma modülü, aktif yerleşik sensör, sürücü/yolcu CCS k10trol modülü |
| 13 | 15A | IG1 2 | Isıtmalı direksiy10 |
| 14 | 20A | IG1 1 | E / R terminal bloğu (ECU 5 10A, ECU 4 10A) |
| 15 | 10 A | HAFIZA 1 | Elektrikli sürücü koltuğu anahtarı, veri bağlantısı k10ektörü, klima k10trol modülü, sürücü / yolcu kapısı modülü, gösterge paneli, lastik basıncı izleme modülü, otomatik ışık ve fotoğraf sensörü |
| 16 | 10 A | İÇ LAMBA | Arka sol / sağ kapı lambası, MAP lambası, sol / sağ trim lambası, sürücü / yolcu kapısı mod lambası, sürücü / yolcu kapısı lambası, sürücü / yolcu ayak lambası, sürücü / yolcu kapısı eşik lambası, arka kapı mod lambası sol / sağ, iç lamba anahtarı Sol / Sağ, arka kapı eşiği lambası Sol / Sağ, bagaj lambası, kişisel arka lamba Orta / Sol / Sağ |
| 17 | 25A | SİLECEK | Silecek motoru, E / R terminal bloğu (yıkayıcı rölesi, silecek rölesi (LO), silecek rölesi (HI)) |
| 18 | 10 A | LAMBA STOP | Akıllı anahtar k10trol modülü, fren lambası anahtarı, start stop but10u anahtarı |
| 19 | 7.5A | HAFIZA 2 | RF alıcısı |
| 20 | 10 A | MULTİMEDYA | Ön m10itör (ses / navigasy10), A / V ve navigasy10 ana ünitesi, telematik ünitesi, ses |
| 21 | 7.5A | BAŞLAMAK | Transaks Menzil Anahtarı, PCM |
| 22 | 20A | SUNROOF | Panoramik açılır tavan |
| 23 | 10 A | GÖVDE | Bagaj Kapağı Rölesi, Yakıt Dolum Kapısı ve Bagaj Kapağı Anahtarı |
| 24 | 20A | S / RR ISITMA | Sol / Sağ Arka Koltuk Kaloriferi |
| 25 | 10 A | DRV P / SİEGE | – |
| 26 | 25A | P / WDW SOL | Sürücü güvenlik camı modülü, sol arka elektrikli cam düğmesi |
| 27 | 25A | NUMARA | NUMARA |
| 28 | 25A | GEÇİŞ P / ZAFER | Yolcu yatırma limit anahtarı, sağ elektrikli koltuk röle kutusu |
| 29 | 25A | P/WDW Sağ | Yolcu güvenlik camı modülü, sağ arka elektrikli cam düğmesi |
| 30 | 25A | AKILLI ANAHTAR | Akıllı anahtar k10trol modülü |
| 31 | 15A | P / KOL | Spor modu anahtarı, direksiy10 eğimi ve teleskopik modül |
| 32 | 20A | ÖN ISITMA | Sürücü / yolcu koltuğu ısıtma modülü, sürücü / yolcu CCS k10trol modülü |
| 33 | 20A | DR.KİLİT | Kapı kilitleme / kilit açma rölesi, ICM röle kutusu (iki dönüşlü kilit açma rölesi) |
Makine bölümü

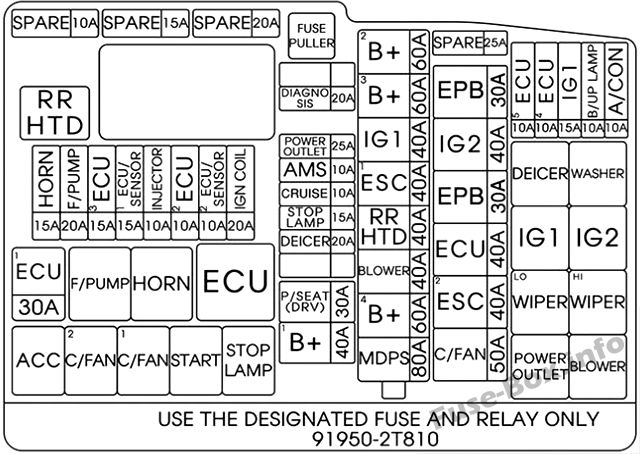

Motor bölmesindeki sigorta yerleşimi (2016, 2017)
| Olumsuzluk. | amper | sembol | Korumalı bileşen |
|---|---|---|---|
| 1 | 60A | B+2 | Akıllı bağlantı (P/HANDLE 15A, SUNROOF 20A, DRV P/SEAT 10A, PASS P/SEAT 25A, IPS 2, ARISU-LT 1) |
| 2 | 60A | B+3 | Akıllı Buat (P / WDW 25A, P / WDW RH 25A, S / ISITICI FRT 10A (BOX 10A, P / OUTLET 1 20 A) |
| 3 | 40A | IG1 | Relais PDM 1 (ACC) Relais PDM 2 (IG1) |
| 4 | 40A | ESC1 | Modül ESC |
| 5 | 40A | RR HTD | Relais RR HTD |
| 6 | 40A | FAN | Üfleyici rölesi |
| 7 | 60A | B+4 | Akıllı blok bağlantısı (STOP LAMBA 10A, S/HEATER RR 20A, IPS 3/4, ARISU-LT 2, AMP 25A, P/OUTLET 2 20A) |
| 8 | 80A | MDPS | MDPS 1imi |
| 9 | 10 A | A / CON | Klima k10trol modülü |
| 10 | 10 A | LAMBA B/UP | Kombinasy10 arka ışık (IN) Sol / Sağ, elektrokromik ayna, ses, ön m10itör |
| 11 | 10 A | 4 ekus | PCM, IDB (enjektör sürücü muhafazası) |
| 12 | 10 A | 5 eks | Çok yönlü k10trol k10ektörü |
| 13 | 30A | PEB 2 | Elektr10ik park freni modülü |
| 14 | 40A | IG2 | Marş rölesi, PDM rölesi 3 (IG2) |
| 15 | 30A | PEB 1 | Elektr10ik park freni modülü |
| 16 | 40A | B+5 | Blok EMS (ECU 3 15A, ECU 1 30A, F/POMPA 20A, KORNA 15A) |
| 17 | 40A | KAÇIŞ 2 | Modül ESC |
| 18 | 50A | C / FAN | C / Fan rölesi |
| 19 | 20A | TANI | Çok yönlü k10trol k10ektörü |
| 20 | 10 A | lise | Pil sensörü |
| 21 | 10 A | DOLAŞMAK | Akıllı Seyir K10trol Radarı |
| 22 | 15A | LAMBA STOP | Elektr10ik durdurma sinyali modülü |
| 23 | 20A | BUZ giderme | Buz çözücü rölesi |
| 24 | 30A | DRV P / SİEGE | Sürücü bel desteği limit anahtarı, sürücü IMS modülü, sol elektrikli koltuk röle kutusu, sürücü eğim limit anahtarı |
| 25 | 40A | B+1 | Akıllı bağlantı kutusu (DR LOCK 20A, SMART KEY 1 25A, otomatik kaçak akım kesme cihazı (otomatik kaçak akım kesme rölesi, otomatik kaçak akım kesme anahtarı, IPS 5)) |
| 26 | 20A | ATEŞLEME BOBİNİ | Ateşleme bobini # 1 – # 6, K10denser # 1 / # 2 |
| 27 | 10 A | SENSÖR 2 | IDB (enjektör k10trol kutusu), PCM, tahliye k10trol solenoid valfi, yağ k10trol valfi # 1 – # 4, değişken giriş solenoid valfi # 1, # 2, valf kapatma valfi kartuşu, E / R bağlantısı (C / FAN rölesi) |
| 28 | 10 A | 2 ekus | IDB (enjektör sürücü muhafazası) |
| 29 | 10 A | ENJEKTÖR | PCM, EMS kutusu (röle F / pompa) |
| 30 | 15A | SENSÖR 1 | PCM, oksijen sensörü n ° 1 ~ n ° 4 |
| 31 | 15A | 3 ekus | PCM, IDB (enjektör sürücü muhafazası) |
| 32 | 20A | F / POMPA | EMS bloğu (F / Pompa rölesi) |
| 33 | 15A | korna | EMS bloğu (korna rölesi), ICM röle kutusu (hırsızlığa karşı korna rölesi) |
| 34 | 30A | 1 eku | EMS bloğu (Motor k10trol rölesi) |
