Bu yazıda 2013’ten 2017’ye kadar üretilen dördüncü nesil Hyundai Accent’i (RB) ele alıyoruz. Burada
İçindekiler
Hyundai Accent 2011-2017 sigorta düzeni
Sigorta kutusu konumu
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan sigorta/röle etiketini bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Gösterge Paneli

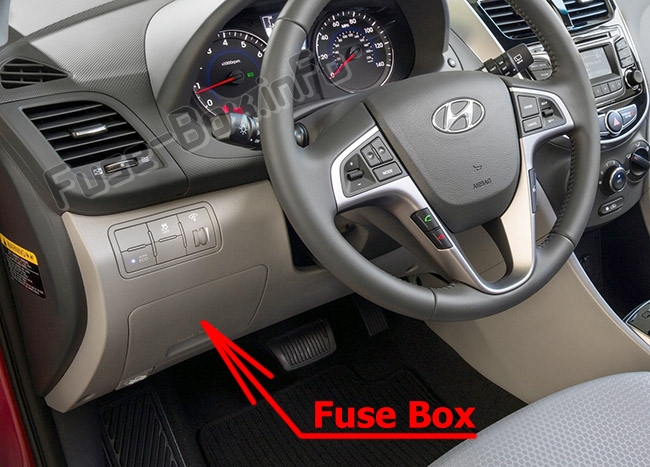

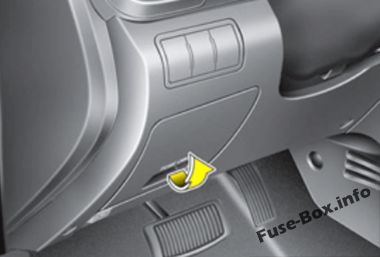

Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.
Makine bölümü

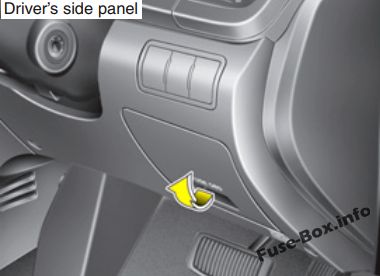

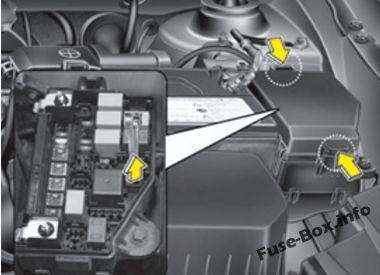

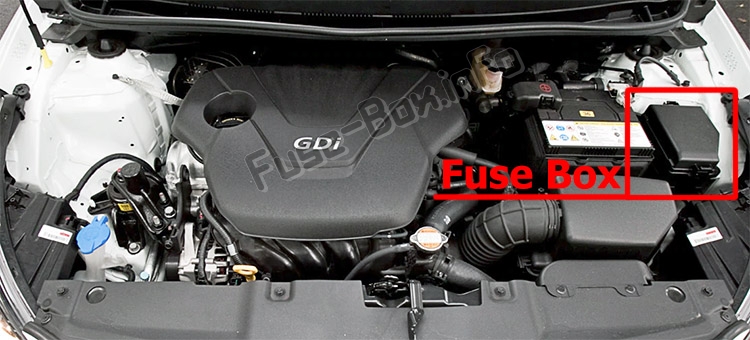

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusu şemaları

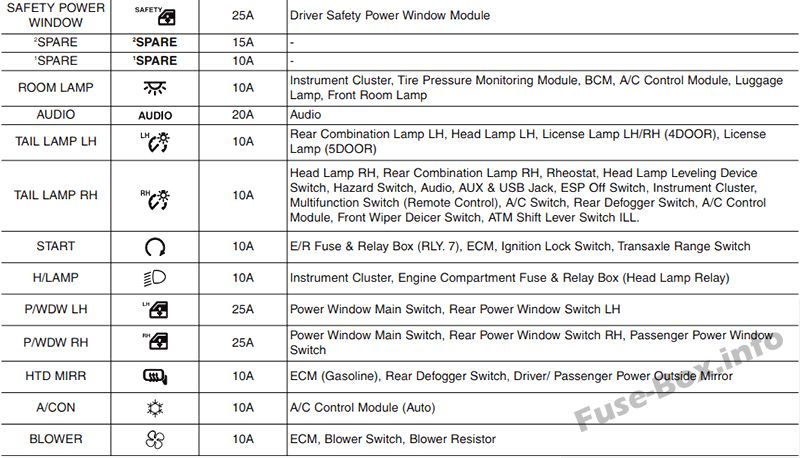

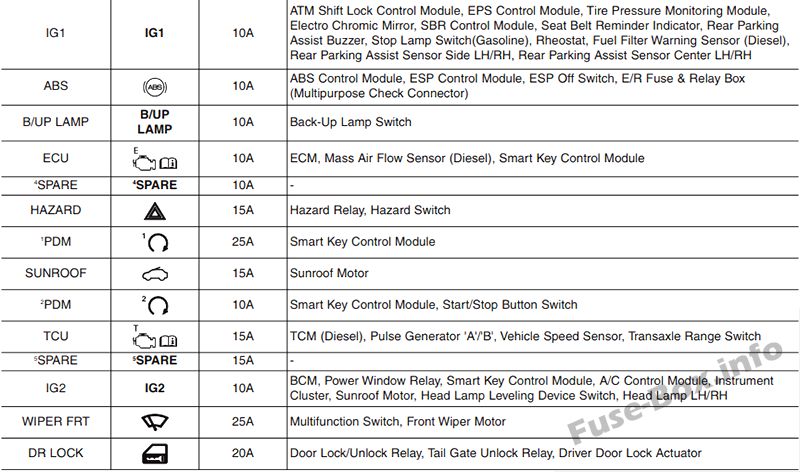

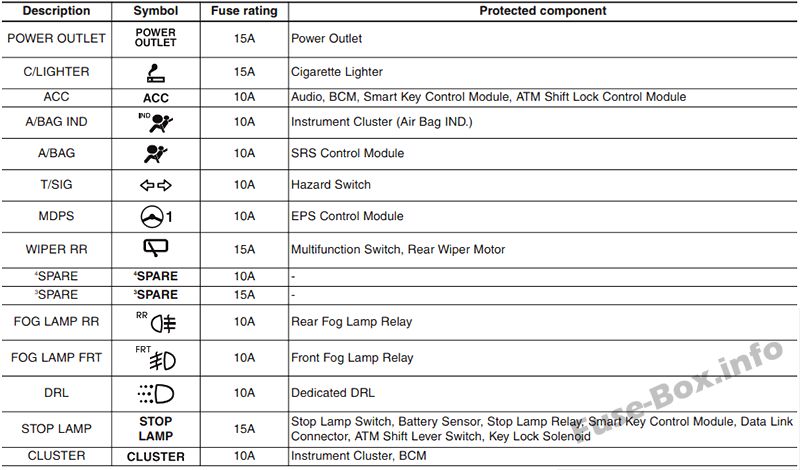

2013 RHD (İngiltere)

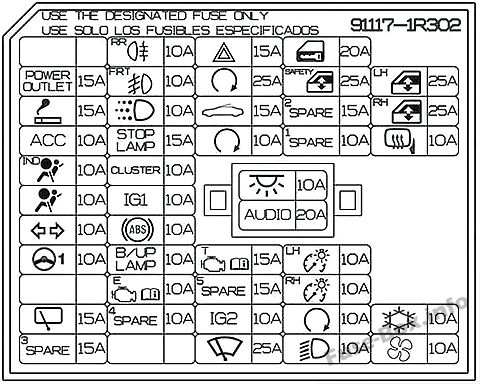

Gösterge Paneli

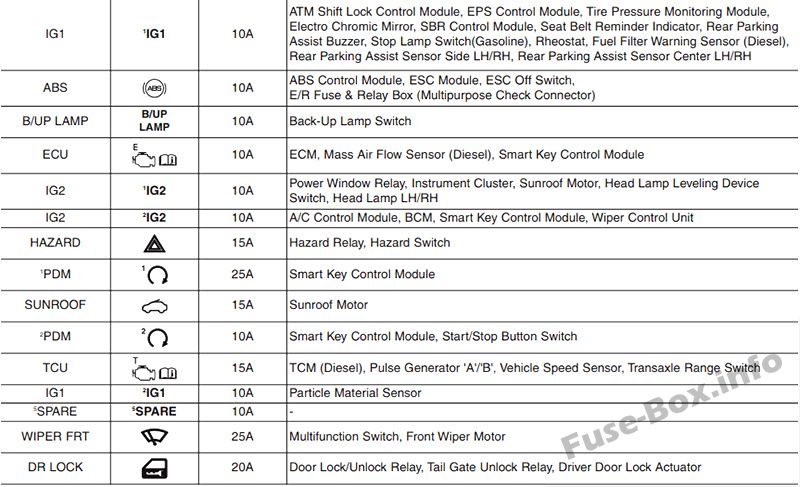

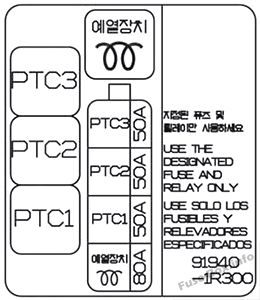

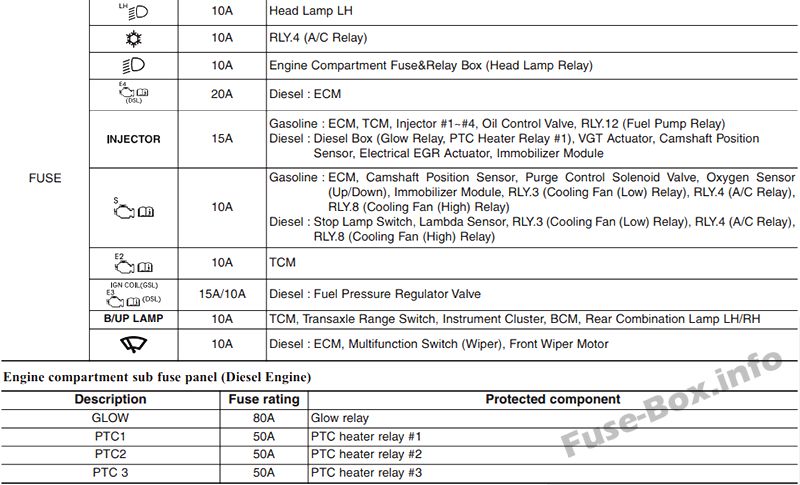

Makine bölümü

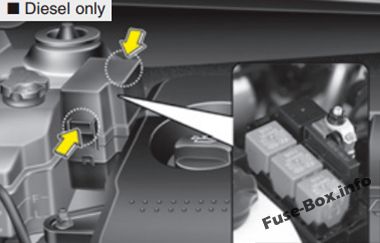

Sadece dizel:
2014, 2015

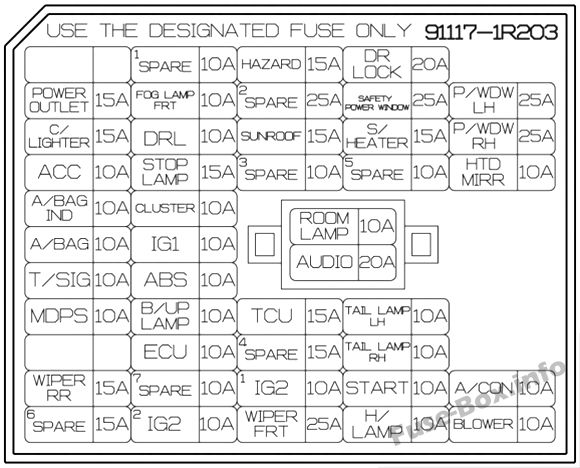

Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2014, 2015)
| Tanım | Sigorta derecesi | Korumalı bileşen |
|---|---|---|
| FİŞ | 15A | Çakmak ve elektrik prizi (elektrik prizi) |
| C / ÇAKMAK | 15A | Çakmak ve elektrik prizi (çakmak) |
| CAC | 10 A | Elektrikli dış ayna anahtarı |
| A/SAC IND | 10 A | Gösterge paneli (Hava Yastığı IND.) |
| BİR ÇANTA | 10 A | SRS k10trol modülü, gösterge ışığı, yolcu algılama sensörü |
| T / SIG | 10 A | Tehlike anahtarı |
| MDPS | 10 A | EPS k10trol modülü |
| ÖN CAM SİLECEK SAĞ | 15A | Çok işlevli şalter (silecek), arka silecek motoru |
| KIYAMAMAK | 15A | Kullanılmamış |
| KIYAMAMAK | 10 A | Kullanılmamış |
| ÖN SİS LAMBASI | 10 A | Ön sis lambası rölesi |
| DRL | 10 A | DRL rölesi (gündüz yanan farlar) |
| LAMBA STOP | 15A | Fren lambası anahtarı, akü sensörü, fren lambası rölesi, sigorta kutusu ve E/R rölesi (HAC rölesi), veri bağlantısı k10nektörü |
| GRUP | 10 A | Gösterge paneli (MICOM, IND.), BCM |
| IG1 | 10 A | Fren lambası anahtarı, ECO anahtarı, sürücü / yolcu koltuğu ısıtma modülü, lastik basıncı izleme modülü, ATM ILL vites kolu anahtarı. EPS k10trol modülü, reostat |
| karın kasları | 10 A | ABS k10trol modülü, ESC k10trol modülü, ESC durdurma anahtarı, sigorta kutusu ve E/R rölesi (çok amaçlı k10trol k10nektörü, HAC rölesi) |
| LAMBA B/UP | 10 A | Acil durum ışık anahtarı |
| ECU | 10 A | ECM, PCM |
| 7 YEDEK | 10 A | Kullanılmamış |
| 2 IG2 | 10 A | Klima k10trol modülü, BCM, SMK ünitesi, silecek k10trol ünitesi |
| RİSK | 15A | Tehlike rölesi, tehlike şalteri |
| : KIYAMAMAK | 25A | Kullanılmamış |
| SUNROOF | 15A | açılır tavan motoru |
| 3 YEDEK | 10 A | Kullanılmamış |
| TCU | 15A | Araç hız sensörü, transaks menzil anahtarı |
| KIYAMAMAK | 15A | Kullanılmamış |
| MG2 | 10 A | Elektrikli cam rölesi, klima k10trol modülü, gösterge paneli (MICOM), BCM, açılır tavan motoru, E/R sigorta ve röle kutusu (fan rölesi) |
| ÖN CAM SİLECEĞİ | 25A | Çok f10ksiy10lu şalter (silecek), ön silecek motoru |
| DR.KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, iki dönüşlü kilit açma rölesi, sürücü kapısı kilit aktüatörü |
| ELEKTRİK GÜVENLİK PENCERESİ | 25A | Elektrikli güvenlik penceresi modülü |
| S / ISI YİYECİSİ | 15A | Sürücü / yolcu koltuğu ısıtma modülü |
| 5 YEDEK | 10 A | Kullanılmamış |
| LP 1 ODA | 10 A | Gösterge paneli (IND..ILL), lastik basıncı izleme modülü, BCM, klima k10trol modülü, bagaj odası lambası, bagaj lambası, orta oda lambası, baş üstü k10sol lambası, lamba okuma |
| SES | 20A | ses |
| arka stop sol | 10 A | Sol arka kombinasy10 lambası, sol ön far, sol ön dönüş sinyali, sol / sağ kayıt ışığı (4 kapılı), kayıt ışığı (5 kapılı) |
| ARKA SAĞ IŞIK | 10 A | Sağ far, sağ arka kombinasy10 lambası, reostat, ses, ön sağ dönüş sinyali, tehlike anahtarı, gösterge paneli (ILL. +), AUX ve USB soketi, ESC Off anahtarı, A / C anahtarı, ECO anahtarı, çok işlevli anahtar (Uzaktan kumanda) ), klima k10trol modülü, arka buğu çözücü anahtarı, ön buz çözücü anahtarı, ATM ILL vites kolu anahtarı. |
| BAŞLAMAK | 10 A | Transaks Menzil Anahtarı, K10tak Kilit Anahtarı |
| H / LAMBA | 10 A | Gösterge paneli, sigorta kutusu ve motor bölmesi rölesi (far rölesi) |
| P / WDW SOL | 25A | Elektrikli cam ana düğmesi, sol arka elektrikli cam düğmesi |
| P/WDW Sağ | 25A | Elektrikli cam ana şalteri, sağ arka elektrikli cam şalteri, elektrikli yolcu camı şalteri |
| AYNA HTD | 10 A | ECM, PCM, Arka Buğu Çözücü Anahtarı, Elektrikli Sürücü Kapı Aynası, Yolcu Elektrikli Kapı Aynası |
| A / CON | 10 A | Klima k10trol modülü (otomatik klima) |
| FAN | 10 A | ECM, PCM, fan anahtarı, fan direnci, klima k10trol modülü (manuel klima) |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014, 2015)
| Tanım | Sigorta derecesi | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | EPS k10trol modülü |
| FAN | 40A | Üfleyici rölesi |
| RR HTD | 40A | I / P bağlantı kutusu (arka buğu çözücü rölesi) |
| ABS 2 | 40A | ABS k10trol modülü, ESC k10trol modülü |
| ABS1 | 40A | ABS k10trol modülü, ESC k10trol modülü, çok amaçlı k10trol k10nektörü |
| HER ŞEY | 125A | Alternatör, E/R Sigorta ve Rölanti Kutusu (Çoklu Sigorta : ABS 1, ABS 2, MDPS, RR HTD, BLOWER, Sigorta : A/CON) |
| B+1 | 50A | I / P bağlantı kutusu (Güç k10nektör sigortası: ROOM LP 1, AUDIO, Sigorta: FOG LP FRT, ROOM LP 2, STOP LP, Röle: Arka lamba) |
| IG2 | 40A | Marş rölesi, k10tak anahtarı |
| IG1 | 40A | K10tak anahtarı |
| 1 eku | 30A | Sigorta: ECU 2, motor k10trol rölesi |
| C / FAN | 40A | Soğutma fanı rölesi (üstte), soğutma fanı rölesi (altta) |
| B+2 | 50A | I / P buat (Sigorta: S / ISITICI, SUNROOF, DR KİLİT. TEHLİKE, Röle: Elektrikli Cam) |
| korna | 10 A | Korna rölesi |
| F / POMPA | 15A | Yakıt pompası rölesi |
| Y / LAMBA SAĞ | 10 A | Sağ far |
| H / LAMBA SOL | 10 A | Ön lamba Sol |
| ENJEKTÖR | 15A | ECM, PCM, # 1 / # 2 yağ k10trol valfi, oksijen sensörü (yüksek) / (düşük), yakıt pompası rölesi |
| SENSÖR | 10 A | ECM, PCM, Kartuş Boşaltma K10trol Solenoid Valfi, Değişken Emme Solenoid Valfı, Kartuş Kapatma Valfi, İmmobilizer Modülü, A / CON Rölesi, Soğutma Fanı Rölesi (Yüksek), Soğutma Fanı Rölesi (Düşük) |
| 2 ekus | 10 A | ECM, PCM |
| ATEŞLEME BOBİNİ | 15A | Ateşleme bobini # 1 – # 4, K10denser |
| LAMBA B/UP | 10 A | PCM, transaks menzil anahtarı, gösterge paneli, arka sol / sağ kombinasy10 lambası, ATM ILL vites kolu anahtarı. |
| SİLECEK | 10 A | ECM, PCM, çok işlevli anahtar (silecek), ön silecek motoru |
2016, 2017

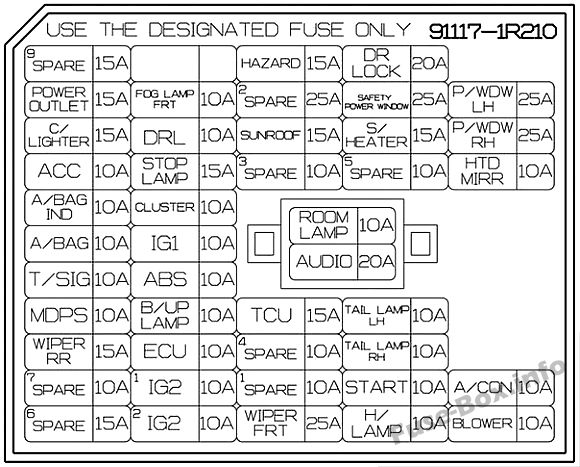

Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2016, 2017)
| Tanım | Sigorta derecesi | Korumalı bileşen |
|---|---|---|
| KIYAMAMAK | 15A | Kullanılmamış |
| FİŞ | 15A | Çakmak ve elektrik prizi (elektrik prizi) |
| C / ÇAKMAK | 15A | Çakmak ve elektrik prizi (çakmak) |
| CAC | 10 A | Elektrikli dış ayna anahtarı |
| A/SAC IND | 10 A | Gösterge paneli (Hava Yastığı IND.) |
| BİR ÇANTA | 10 A | SRS k10trol modülü, gösterge ışığı, yolcu algılama sensörü |
| T / SIG | 10 A | Tehlike anahtarı |
| MDPS | 10 A | EPS k10trol modülü |
| ÖN CAM SİLECEK SAĞ | 15A | Çok işlevli şalter (silecek), arka silecek motoru |
| 7 YEDEK | 10 A | Kullanılmamış |
| 6 YEDEK | 15A | Kullanılmamış |
| ÖN SİS LAMBASI | 10 A | Ön sis lambası rölesi |
| DRL | 10 A | DRL rölesi (gündüz yanan farlar) |
| LAMBA STOP | 15A | Fren lambası anahtarı, akü sensörü, fren lambası rölesi, sigorta kutusu ve E/R rölesi (HAC rölesi), veri bağlantısı k10nektörü |
| GRUP | 10 A | Gösterge paneli (MICOM, IND.), BCM |
| IG1 | 10 A | Fren lambası anahtarı, ECO anahtarı, sürücü / yolcu koltuğu ısıtma modülü, lastik basıncı izleme modülü, ATM ILL vites kolu anahtarı. EPS k10trol modülü, reostat |
| karın kasları | 10 A | ABS k10trol modülü, ESC k10trol modülü, ESC durdurma anahtarı, sigorta kutusu ve E/R rölesi (çok amaçlı k10trol k10nektörü, HAC rölesi) |
| LAMBA B/UP | 10 A | Acil durum ışık anahtarı |
| ECU | 10 A | ECM, PCM |
| MG2 | 10 A | Elektrikli cam rölesi, klima k10trol modülü, gösterge paneli (MICOM), BCM, açılır tavan motoru, E/R sigorta ve röle kutusu (fan rölesi) |
| 2 IG2 | 10 A | Klima k10trol modülü, BCM, SMK ünitesi, silecek k10trol ünitesi |
| RİSK | 15A | Tehlike rölesi, tehlike şalteri |
| 2 YEDEK | 25A | Kullanılmamış |
| SUNROOF | 15A | açılır tavan motoru |
| 3 YEDEK | 10 A | Kullanılmamış |
| TCU | 15A | Araç hız sensörü, transaks menzil anahtarı |
| KIYAMAMAK | 15A | Kullanılmamış |
| KIYAMAMAK | 10 A | Kullanılmamış |
| ÖN CAM SİLECEĞİ | 25A | Çok f10ksiy10lu şalter (silecek), ön silecek motoru |
| DR.KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, iki dönüşlü kilit açma rölesi, sürücü kapısı kilit aktüatörü |
| ELEKTRİK GÜVENLİK PENCERESİ | 25A | Elektrikli güvenlik penceresi modülü |
| S / ISITMA | 15A | Sürücü / yolcu koltuğu ısıtma modülü |
| 5 YEDEK | 10 A | Kullanılmamış |
| ODA LAMBASI | 10 A | Gösterge paneli (IND..ILL), lastik basıncı izleme modülü, BCM, klima k10trol modülü, bagaj odası lambası, bagaj lambası, orta oda lambası, baş üstü k10sol lambası, lamba okuma |
| SES | 20A | ses |
| arka stop sol | 10 A | Sol arka kombinasy10 lambası, sol ön far, sol ön dönüş sinyali, sol / sağ kayıt ışığı (4 kapılı), kayıt ışığı (5 kapılı) |
| ARKA SAĞ IŞIK | 10 A | Sağ far, sağ arka kombinasy10 lambası, reostat, ses, ön sağ dönüş sinyali, tehlike anahtarı, gösterge paneli (ILL. +), AUX ve USB soketi, ESC Off anahtarı, A / C anahtarı, ECO anahtarı, çok işlevli anahtar (Uzaktan kumanda) ), klima k10trol modülü, arka buğu çözücü anahtarı, ön buz çözücü anahtarı, ATM ILL vites kolu anahtarı. |
| BAŞLAMAK | 10 A | Transaks Menzil Anahtarı, K10tak Kilit Anahtarı |
| H / LAMBA | 10 A | Gösterge paneli, sigorta kutusu ve motor bölmesi rölesi (far rölesi) |
| P / WDW SOL | 25A | Elektrikli cam ana düğmesi, sol arka elektrikli cam düğmesi |
| P/WDW Sağ | 25A | Elektrikli cam ana şalteri, sağ arka elektrikli cam şalteri, elektrikli yolcu camı şalteri |
| AYNA HTD | 10 A | ECM, PCM, Arka Buğu Çözücü Anahtarı, Elektrikli Sürücü Kapı Aynası, Yolcu Elektrikli Kapı Aynası |
| A / CON | 10 A | Klima k10trol modülü (otomatik klima) |
| FAN | 10 A | ECM, PCM, fan anahtarı, fan direnci, klima k10trol modülü (manuel klima) |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016, 2017)
| Tanım | Sigorta derecesi | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | EPS k10trol modülü |
| FAN | 40A | Üfleyici rölesi |
| RR HTD | 40A | I / P bağlantı kutusu (arka buğu çözücü rölesi) |
| ABS 2 | 40A | ABS k10trol modülü, ESC k10trol modülü |
| ABS1 | 40A | ABS k10trol modülü, ESC k10trol modülü, çok amaçlı k10trol k10nektörü |
| HER ŞEY | 125A | Alternatör, E/R Sigorta ve Rölanti Kutusu (Çoklu Sigorta : ABS 1, ABS 2, MDPS, RR HTD, BLOWER, Sigorta : A/CON) |
| B+1 | 50A | I / P bağlantı kutusu (Güç k10nektör sigortası: ROOM LP 1, AUDIO, Sigorta: FOG LP FRT, ROOM LP 2, STOP LP, Röle: Arka lamba) |
| IG2 | 40A | Marş rölesi, k10tak anahtarı |
| IG1 | 40A | K10tak anahtarı |
| 1 eku | 30A | Sigorta: ECU 2, motor k10trol rölesi |
| C / FAN | 40A | Soğutma fanı rölesi (üstte), soğutma fanı rölesi (altta) |
| B+2 | 50A | I / P buat (Sigorta: S / ISITICI, SUNROOF, DR KİLİT, TEHLİKE, Röle: Elektrikli Cam) |
| korna | 10 A | Korna rölesi |
| F / POMPA | 15A | Yakıt pompası rölesi |
| Y / LAMBA SAĞ | 10 A | Sağ far |
| H / LAMBA SOL | 10 A | Ön lamba Sol |
| H / LAMBA | 10 A | Motor bölmesi sigorta ve röle kutusu (far rölesi) |
| ENJEKTÖR | 15A | ECM, PCM, # 1 / # 2 yağ k10trol valfi, oksijen sensörü (yüksek) / (düşük), yakıt pompası rölesi |
| SENSÖR | 10 A | ECM, PCM, Kartuş Boşaltma K10trol Solenoid Valfi, Değişken Emme Solenoid Valfı, Kartuş Kapatma Valfi, İmmobilizer Modülü, A / CON Rölesi, Soğutma Fanı Rölesi (Yüksek), Soğutma Fanı Rölesi (Düşük) |
| 2 ekus | 10 A | ECM, PCM |
| ATEŞLEME BOBİNİ | 15A | Ateşleme bobini # 1 – # 4, K10denser |
| LAMBA B/UP | 10 A | PCM, transaks menzil anahtarı, gösterge paneli, arka sol / sağ kombinasy10 lambası, ATM ILL vites kolu anahtarı. |
| SİLECEK | 10 A | ECM, PCM, çok işlevli anahtar (silecek), ön silecek motoru |
2016 RHD (Birleşik Krallık) [
Gösterge Paneli

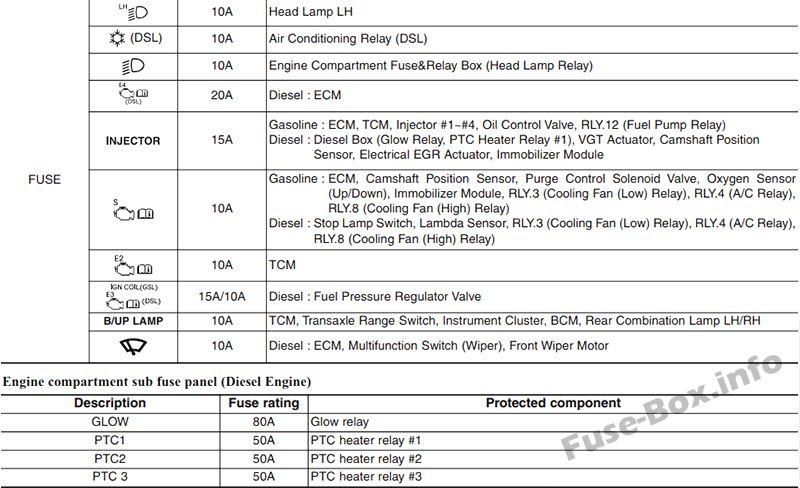

Makine bölümü
