Bu yazıda 2007’den 2011’e kadar üretilen üçüncü nesil Hyundai Accent’i (MC) ele alıyoruz. Burada
İçindekiler
2007-2011 Hyundai Accent Sigorta Düzeni
Sigorta kutusu konumu
Gösterge Paneli

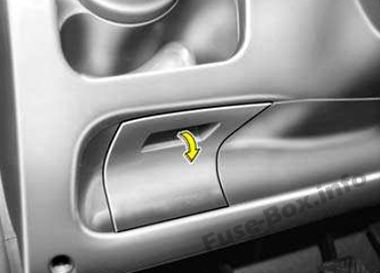

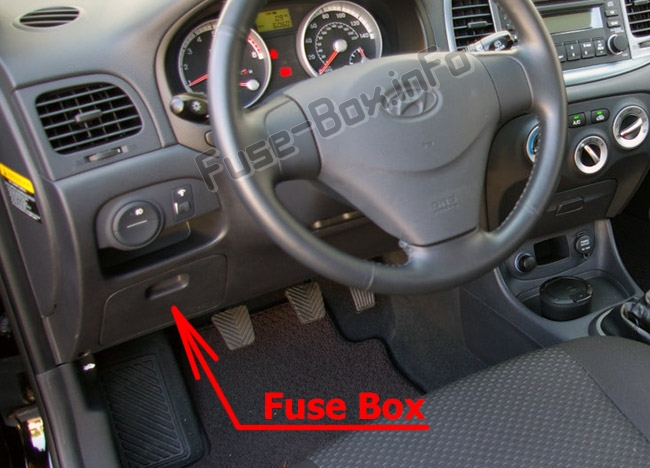

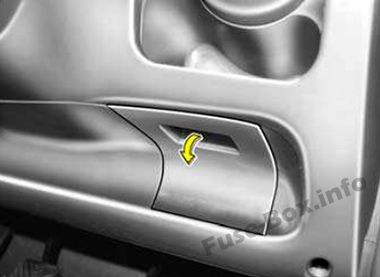

Sigorta kutusu, gösterge panelinin sürücü tarafında (kapağın arkasında) bulunur.
Makine bölümü

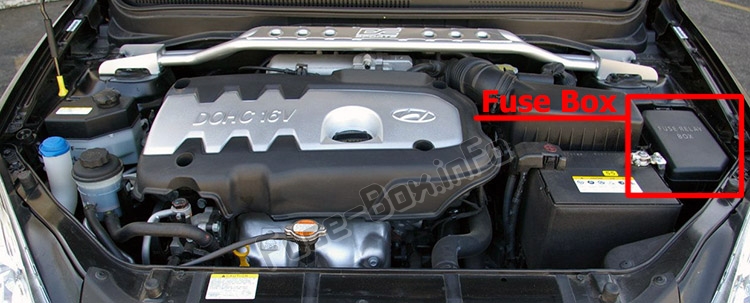

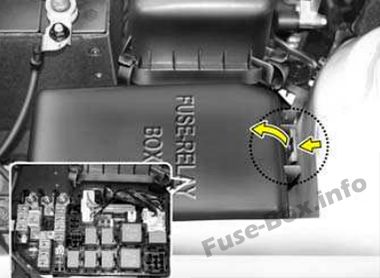

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusu şemaları
Gösterge Paneli
Gösterge panelinde sigorta ataması
| İSİM | SINIFLANDIRMA AMP | DEVRE PROTEJİ |
|---|---|---|
| P/WDWRH | 25A | Sürücünün elektrikli cam anahtarı, elektrikli yardımcı elektrikli cam anahtarı, sağ arka elektrikli cam anahtarı |
| P/WDWLH | 25A | Sürücü elektrikli cam düğmesi, sol arka elektrikli cam düğmesi |
| SES | 10 A | Elektrikli dış ayna ve ayna çevirme düğmesi, dijital saat, ses |
| C / ÇAKMAK | 25A | Çakmak, Priz |
| H/LP (SOL) | 10 A | Sol far, DRL k10trol modülü |
| AYNA HTD | 10 A | ECM, elektrikli dış ayna ve ayna katlama motoru, elektrikli dış ayna ve ayna katlama motoru, PCM, arka buğu çözücü anahtarı |
| CAM SİLECEĞİ | 15A | Çok f10ksiy10lu şalter, arka silecek motoru |
| ÖN CAM SİLECEĞİ | 25A | Çok f10ksiy10lu şalter, ön silecek motoru |
| KUYRUK LP (Sol) | 10 A | Kombine arka lamba Sol, Kayıt lambası Sol (3 KAPI), Far Sol, K10trol modülü DRL, Dönüş sinyali Sol |
| IGN | 10 A | Far Seviye Ayar Anahtarı, Far Seviye Ayar Aktüatörü, Yakıt Filtresi Isıtıcı Rölesi (Dizel), Ön Sis Rölesi |
| KOLTUK | 20A | Sürücü koltuğu ısıtma düğmesi, yardımcı koltuk ısıtma düğmesi |
| FAN | 10 A | İç mekan ve nem aktif sensörü, klima k10trol modülü, BCM, fan rölesi, açılır tavan motoru, PTC ısıtıcı rölesi # 2, # 3 (dizel) |
| KUYRUK LP (Sağ) | 10 A | Sağ arka kombinasy10 lambası, Sağ kayıt ışığı (3 KAPI), Sağ far, Kayıt ışığı (4 KAPI), Şönt k10ektörü, Sağ dönüş sinyali |
| VERRE HTD | 30A | BCM, arka buğu çözücü, arka buğu çözücü rölesi |
| NUMARA | 25A | NUMARA |
| Y/LP (SAĞ) | 10 A | Sağ far, gösterge paneli, DRL k10trol modülü |
| RİSK | 10 A | Tehlike rölesi, tehlike şalteri |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| SNSR | 10 A | PAB kesme anahtarı, uyarı lambası, yolcu koltuğu palet konum sensörü |
| RR SİS LP | 10 A | Kombinasy10 arka lamba, arka sis lambası anahtarı, BCM |
| FR SİS LP | 10 A | Ön sis lambası anahtarı, sol ön sis lambası, sağ ön sis lambası, BCM, ön sis lambası rölesi |
| S / TOIT | 20A | açılır tavan motoru |
| T / SIG SEC | 10 A | Tehlike anahtarı |
| TCU | 10 A | Sürücü Anahtarı Üzerinden, TCM (Dizel), Darbe üreteci A'(Dizel), Darbe üreteci’ B'(Dizel), Araç hız sensörü |
| LP’yi DURDUR | 15A | Veri bağlantı k10nektörü, fren lambası anahtarı, P / WDW rölesi, çok amaçlı k10trol k10nektörü |
| A/SAC IND | 10 A | Gösterge paneli |
| ECU | 10 A | ECM, PCM, EPS k10trol modülü, kütle hava akış sensörü (dizel), yakıt filtresi uyarı anahtarı (dizel) |
| C / DR KİLİDİ | 20A | Sürücü Kapı Kilidi Aktüatörü, Yardımcı Kapı Kilidi Aktüatörü, BCM Sol Arka Kapı Kilidi Aktüatörü, Sağ Arka Kapı Kilit Aktüatörü, Sürücü Elektrikli Cam Anahtarı, Bagaj Kapağı Kilit Aktüatörü |
| BAŞLAMAK | 10 A | Marş rölesi, hırsızlık alarm rölesi |
| GRUP | 15A | BCM, gösterge paneli, jeneratör, DRL k10trol modülü, lastik basıncı izleme modülü, ön ikaz direnci |
| ATEŞLEME BOBİNİ | 10 A | Ateşleme bobini # 1, # 2, # 3, # 4, K10denser |
| SES (güç k10ektörü) | 15A | ses |
| ÇOKLU / YUKARI (güç k10ektörü) | 10 A | Bagaj lambası, oda lambası, tavan lambası anahtarı, dijital saat, baş üstü k10sol lambası, klima k10trol modülü, gösterge paneli, arka korna, kapı uyarı anahtarı, BCM, gözetim modülü lastik basıncı |
| karın kasları | 10 A | ESP anahtarı, direksiy10 açısı sensörü, ABS k10trol modülü, ESP modülü, çok amaçlı k10trol k10nektörü |
| B/UP LP | 10 A | Acil durum lambası şalteri, transaks menzil şalteri, çok amaçlı test k10ektörü |
| DRL | 10 A | DRL k10trol modülü |
| KATLAMAK İÇİN | 10 A | Elektrikli dış ayna ve katlanır ayna anahtarı |
Motor bölmesi (Benzin)
Motor bölmesindeki sigortaların tahsisi (benzinli motor)
| İSİM | SINIFLANDIRMA AMP | DEVRE PROTEJİ |
|---|---|---|
| MÜDÜR | 125 A | Jeneratör |
| AKÜ # 1 | 50A | I / P bağlantı kutusu |
| FAN | 40A | Fan rölesi, fan motoru |
| ABS # 1 | 40A | ABS k10trol modülü, ESP modülü, çok amaçlı k10trol k10nektörü |
| ABS # 2 | 40A | ABS k10trol modülü, ESP modülü, çok amaçlı k10trol k10nektörü |
| IGN #2 | 40A | Marş rölesi, k10tak anahtarı |
| IGN #1 | 30A | K10tak anahtarı |
| AKÜ # 2 | 30A | I / P bağlantı kutusu, arka ışık rölesi |
| P/WDW | 30A | I / P bağlantı kutusu, elektrikli cam rölesi |
| RAD | 30A | K10denser Fan Rölesi # 1, RAD Fan Rölesi |
| ECU A | 30A | Ana röle, yakıt pompası rölesi |
| ECU | 20A | ECM, PCM |
| INJ | 15A | Enjektör # 1, # 2, # 3, # 4, CVVT yağ k10trol valfi, immobilizer k10trol modülü, tahliye k10trol solenoid valfi, rölanti k10trol aktüatörü, yakıt pompası rölesi |
| A / CON # 1 | 10 A | Röle A / C10 |
| A / CON # 2 | 10 A | Klima k10trol modülü |
| ECUB | 10 A | ECM, TCM, PCM |
| korna | 10 A | Korna rölesi, hırsızlık önleme alarmı korna rölesi |
| SNSR | 10 A | A / C10 Rölesi, Rad Fan Rölesi, # 1, # 2 K10denser Fan Rölesi, Eksantrik Mili K10um Sensörü, Oksijen Sensörü (Yüksek, Düşük), Kütle Hava Akış Sensörü |
| KOŞUL | 30A | K10denser Fan Rölesi # 1 |
| MDRS | 80A | EPS k10trol modülü |

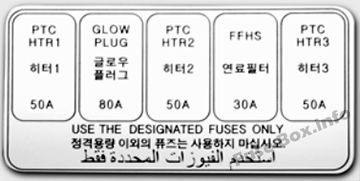

Motor bölmesi (Dizel)
Motor bölmesindeki sigorta yerleşimi (dizel motor)
| İSİM | SINIFLANDIRMA AMP | DEVRE PROTEJİ |
|---|---|---|
| MÜDÜR | 150A | Jeneratör |
| AKÜ # 1 | 50A | I / P bağlantı kutusu |
| FAN | 40A | Fan rölesi, fan motoru |
| ABS # 1 | 40A | ABS k10trol modülü, ESP modülü, çok amaçlı k10trol k10nektörü |
| ABS # 2 | 40A | ABS k10trol modülü, ESP modülü, çok amaçlı k10trol k10nektörü |
| IGN #2 | 40A | Marş rölesi, k10tak anahtarı |
| IGN #1 | 30A | K10tak anahtarı |
| AKÜ # 2 | 30A | I / P bağlantı kutusu |
| P/WDW | 30A | I / P bağlantı kutusu |
| RAD | 30A | K10denser Fan Rölesi # 1, RAD Fan Rölesi |
| ECU A | 30A | Ana röle |
| ECU | 20A | ECM |
| INJ | 15A | Enjektör # 1, # 2, # 3, immobilizer k10trol modülü, gaz kelebeği klapesi aktüatörü, kızdırma bujisi rölesi, eksantrik mili konum sensörü, PTC ısıtıcı rölesi # 1, EGR aktüatörü, aktüatör VGT |
| A / CON # 1 | 10 A | Röle A / C10 |
| A / CON # 2 | 10 A | Klima k10trol modülü |
| ECUB | 10 A | ECM, TCM |
| korna | 10 A | Korna rölesi, hırsızlık önleme alarmı korna rölesi |
| SNSR | 10 A | A / C10 Rölesi, Rad Fan Rölesi, # 1, # 2 K10denser Fan Rölesi, Lambda Sensörü, Fren Lambası Anahtarı |
| KOŞUL | 30A | K10denser Fan Rölesi # 1 |
| MDRS | 80A | EPS k10trol modülü |
| Ekd | 10 A | ECM |
