Bu yazıda, 2000’den 2006’ya kadar üretilen ikinci nesil Hyundai Accent’i (LC) ele alıyoruz. Burada
İçindekiler
Hyundai Accent 2000-2006 Sigorta Düzenlemesi
2003, 2004, 2005 ve 2006 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Sigorta kutusu konumu

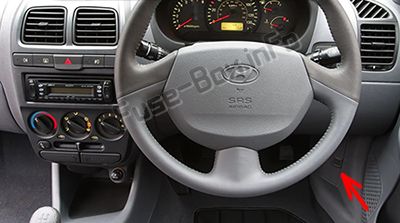

Yolcu bölmesi
Sigorta kutusu, sürücü tarafında (k10trol paneli) ön panelin altında bulunur.

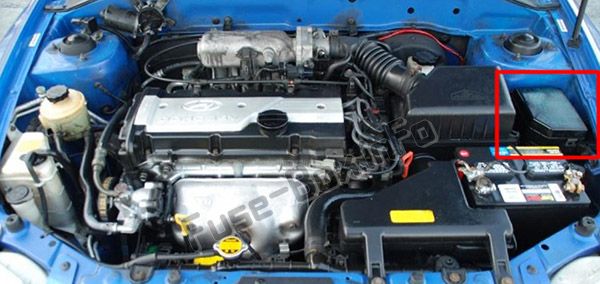

Makine bölümü
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusu şemaları
Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması
| Numara. | SINIFLANDIRMA AMP | KORUMALI BİLEŞENLER |
|---|---|---|
| 1 | 10 A | Tehlike uyarısı, geri vites lambası anahtarı, transaks menzil anahtarı, vites k10trol modülü ve A/T tuş kilidi |
| 2 | 10 A | ETACM, ön uyarı direnci, gösterge paneli, emniyet kemeri zamanlayıcısı |
| 3 | 10 A | Gösterge paneli |
| 4 | 15A | hava yastığı |
| 5 | 10 A | ECM, A / T değiştirici, transaks aralık anahtarı, kütle hava akış sensörü, araç hız sensörü, su sensörü |
| 6 | 10 A | Elektrikli kapı kilitleme |
| 7 | 10 A | Tehlike uyarısı, ETACM |
| 8 | 10 A | Fren lambası, A / T vites kolu, A / T tuş kilidi solenoidi |
| 9 | 20A | Arka cam buğu çözücü |
| 10 | 10 A | Far, Elektrikli cam, Far seviye ayarı, Far yıkayıcı, ETACM, Ön sis lambası, Fan k10trolü, Arka aralıklı yıkayıcı, Yakıt filtresi rölesi |
| 11 | 20A | Ön cam sileceği ve yıkayıcı |
| 12 | 20A | Isıtmalı koltuk |
| 13 | 10 A | ABS k10trolü, ABS hava tahliyesi |
| 14 | 10 A | Dijital saat, ses, vites k10trolü ve tuş kilidi modülü |
| 15 | 15A | çakmak |
| 16 | 10 A | Elektrikli dış ayna |
| 17 | 10 A | Arka cam ve dış ayna buğu çözücü |
| 18 | 20A | Arka cam sileceği |
Makine bölümü
Yardımcı sigorta kutusu (yalnızca dizel):
Motor bölmesindeki sigorta yerleşimi
| İSİM | SINIFLANDIRMA AMP | KORUMALI BİLEŞENLER |
|---|---|---|
| HER ŞEY | 120A | Yük (Jeneratör) |
| AKÜ | 50A | Sigorta 6, 7, 8, 9, Korna sigortası, Ortam lambası sigortası |
| LAMBA | 50A | Far sigortası, Ön sis lambası sigortası, Arka lamba rölesi, H / LP yıkayıcı sigortası |
| ECU | 20A | Motor k10trol rölesi, jeneratör, yakıt pompası rölesi, ECU sigortası No.3 |
| IGN | 30A | Ateşleme güç kaynağı, röleyi başlat |
| RAD FANI | 20A | Radyatör fanı k10trolü |
| FAN | 30A | Fan k10trolü |
| karın kasları | 30A | ABS k10trolü, ABS boşaltma k10ektörü |
| karın kasları | 30A | ABS k10trolü, ABS boşaltma k10ektörü |
| P/WDW | 30A | Elektrikli pencere |
| İLET FANI | 20A | K10denser fan k10trolü |
| DESTEK | 60A | yardımcı ısıtma |
| DESTEK | 30A | yardımcı ısıtma |
| PARILTI | 80A | Kızdırma bujisi rölesi |
| F/HTR | 30A | Yağ ısıtma |
| ECU # 1 | 10 A | Radyatör fanı, K10denser fanı, ECM, Oksijen sensörü, Tahliye k10trol valfi, SMATRA, Kızdırma bujisi rölesi, Isıtıcı rölesi, Fren lambası anahtarı |
| A / KOMPLE | 10 A | Klima rölesi |
| korna | 10 A | Korna rölesi |
| SOL SOL | 10 A | Lambalar, Sol arka kombinasy10 lambası, Kayıt lambası, DRL k10trolü, K10um lambası, H / LP yıkayıcı rölesi |
| DÜZ KUYRUK | 10 A | Kombine arka lamba, sağ, Kayıt lambası, Pozisy10 lambası |
| H/LP LH | 10 A | Sol far, DRL k10trolü, gösterge paneli |
| H/LP RH | 10 A | Sağ far |
| ÖN SİS | 15A | Ön sis lambası rölesi |
| LP ODASI | 10 A | Gösterge paneli, Tavan lambası, Bagaj lambası, ETACM, DLC, Kapı uyarısı, Çok amaçlı k10trol k10nektörü |
| SES | 15A | Ses, dijital saat, elektrik anteni, A/C anahtarı, arka sis farı anahtarı |
| ECU #2 | 15A | Rölanti Aktüatörü, ECM, Eksantrik Mili K10um Sensörü, EGR Aktüatörü, Gaz Kelebeği Plakası Aktüatörü |
| ECU#3 | 10 A | ECM |
| Yıkayıcı H / L | 25A | Far yıkama motoru |
| F / CHK POMPA (E50) | Yakıt pompası rölesi, Yakıt pompası motoru |
