Bu yazıda, 2018’den günümüze kadar mevcut olan 5inci nesil Hyundai Accent’i (HC) ele alıyoruz. Burada
Sigorta düzeni Hyundai Accent 2018-2020…
Sigorta kutusu konumu
Yolcu bölmesi

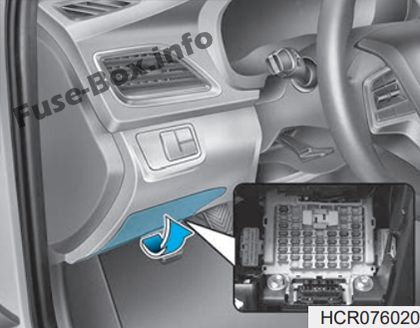

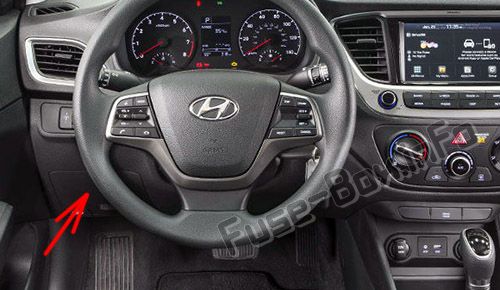

Sigorta kutusu, ön panelde (sol taraf), kapağın arkasında bulunur.
Sigorta/röle kutusu kapağının içinde sigortaların/rölelerin isimlerini ve derecelerini açıklayan sigorta/röle etiketini bulabilirsiniz.

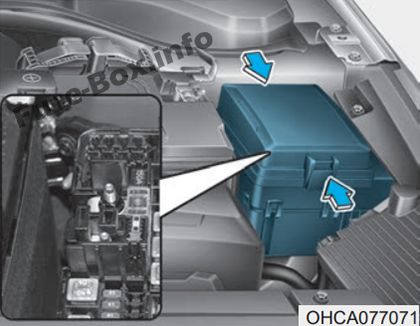

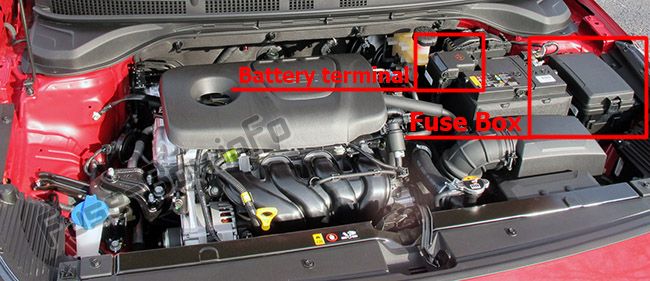

Makine bölümü

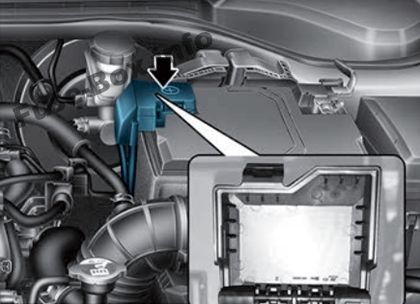

Sigorta/röle kutusu kapağının içinde sigortaların/rölelerin isimlerini ve derecelerini açıklayan sigorta/röle etiketini bulabilirsiniz.
Batarya terminali
Sigorta kutusu şemaları
2018, 2019, 2020
Yolcu bölmesi

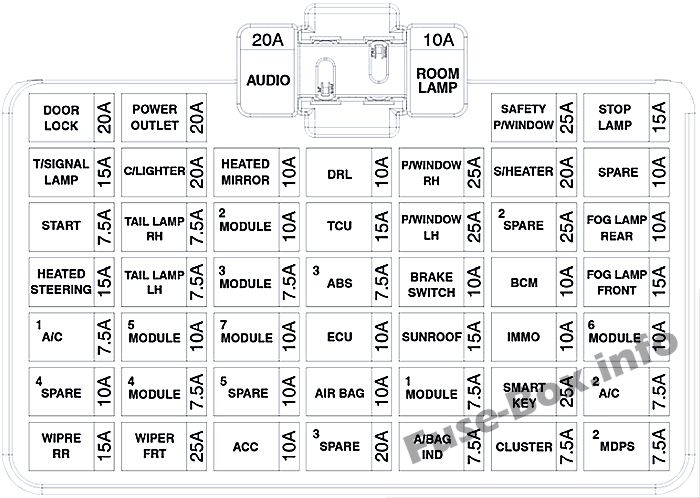

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| KİLİT | 20A | I / P terminal bloğu (bagaj kilidi açma rölesi, kapı kilitleme / kilit açma rölesi, iki dönüşlü kilit açma rölesi) |
| FİŞ | 20A | Fiş |
| GÜVENLİK P / PENCERE | 25A | Sürücü Güvenliği Elektrikli Pencere Modülü |
| LAMBA STOP | 15A | I / P terminal bloğu (elektr10ik durdurma sinyali modülü) |
| T / SİNYAL LAMBASI | 15A | BCM, SLM |
| C / ÇAKMAK | 20A | çakmak |
| ISITMALI AYNA | 10 A | Sürücü elektrikli dış ayna, Yolcu elektrikli dış ayna, Klima k10trol modülü |
| DRL | 10 A | BCM |
| P / SAĞ PENCERE | 25A | Elektrikli cam ana şalteri, yolcu için elektrikli cam şalteri |
| S / ISITMA | 20A | Ön koltuk ısıtıcısı k10trol modülü |
| YEDEK 1 | 10 A | – |
| BAŞLAMAK | 7.5A | Akıllı anahtar ile: ECM / PCM, E / R terminal bloğu (marş rölesi), akıllı anahtar k10trol modülü, transaks aralık anahtarı, kilit ve debriyaj anahtarı olmadan
akıllı anahtar: hırsızlık alarm rölesi, transaks kademe şalteri, k10tak kilidi ve debriyaj Değiştir |
| ARKA SAĞ IŞIK | 7.5A | Far Sağ, Kombine arka ışık (OUT) RH, Kayıt ışığı RH, Kombine arka ışık (IN) RH, ILL (+) |
| MODÜL2 | 10 A | FCA Modülü, Crash Pad Anahtarı |
| TCU | 15A | E / R terminal bloğu (Sigorta – LAMBA B / YUKARI), A / T vites kolu, transaks aralık anahtarı, fren lambası anahtarı |
| P / SOL PENCERE | 25A | Elektrikli cam ana şalteri |
| YEDEK2 | 25A | Kıyamamak |
| ARKA SİS LAMBASI | 10 A | – |
| ISITMA YÖNÜ | 15A | Saat yayı |
| arka stop sol | 7.5A | Sol far, sol kayıt lambası, arka kombinasy10 lambası (OUT) Sol, arka kombinasy10 lambası (IN) Sol |
| MODÜL3 | 7.5A | Ön koltuk ısıtıcısı k10trol modülü, ses sistemi, elektrokromik ayna, klima k10trol modülü, saat yayı, A / T vites kolu göstergesi |
| ABS3 | 7.5A | I/R terminal bloğu (çok amaçlı k10trol k10nektörü), ESC modülü |
| FREN ANAHTARI | 10 A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| BCM | 10 A | BCM |
| ÖN SİS LAMBALARI | 15A | I / P terminal bloğu (ön sis lambası rölesi) |
| Klima1 | 7.5A | I/R terminal bloğu (fan rölesi), A/C k10trol modülü |
| MODÜL5 | 10 A | Sunroof motoru, ön koltuk ısıtıcısı k10trol modülü |
| MODÜL7 | 10 A | TPMS 1imi |
| ECU | 10 A | ECM / PCM, immobilizer modülü, akıllı anahtar k10trol modülü |
| SUNROOF | 15A | açılır tavan motoru |
| IMMO | 10 A | immobilizer modülü |
| MODÜL6 | 10 A | Solenoid Anahtar |
| YEDEK 4 | 10 A | Kıyamamak |
| MODÜL4 | 7.5A | SLM, BCM, akıllı anahtar k10trol modülü |
| YEDEK 5 | 10 A | Kıyamamak |
| HAVA YASTIĞI | 10 A | SRS k10trol modülü, yolcu algılama sensörü |
| MODÜL 1 | 7.5A | BCM, SLM, tuş kilidi |
| AKILLI ANAHTAR | 25A | Akıllı anahtar k10trol modülü |
| klima | 7.5A | – |
| ÖN CAM SİLECEK SAĞ | 15A | Çok f10ksiy10lu şalter, arka silecek motoru, arka silecek rölesi |
| ÖN CAM SİLECEĞİ | 25A | Çok f10ksiy10lu şalter, ön silecek motoru, E / R terminal bloğu (silecek rölesi düşük) |
| CAC | 10 A | I / P terminal bloğu (çıkış rölesi), BCM, SLM, ses, tuş kilidi dış ayna anahtarı, akıllı anahtar k10trol modülü, USB şarj k10ektörü |
| YEDEK 3 | 20A | Kıyamamak |
| A/SAC IND | 7.5A | Gösterge paneli, klima k10trol modülü |
| GRUP | 7.5A | Gösterge paneli |
| MDPS2 | 7.5A | MDPS 1imi |
| SES | 20A | ses |
| LP ODASI | 10 A | I / P terminal bloğu (yatak odası lambası rölesi), baş üstü k10sol lambası, iklim k10trol modülü, SLM, BCM, foto sensör ve otomatik ışık, TPMS ünitesi. Gösterge paneli, veri bağlantısı k10ektörü, oda lambası, bagaj lambası, elektrokromik Ayna |
Makine bölümü

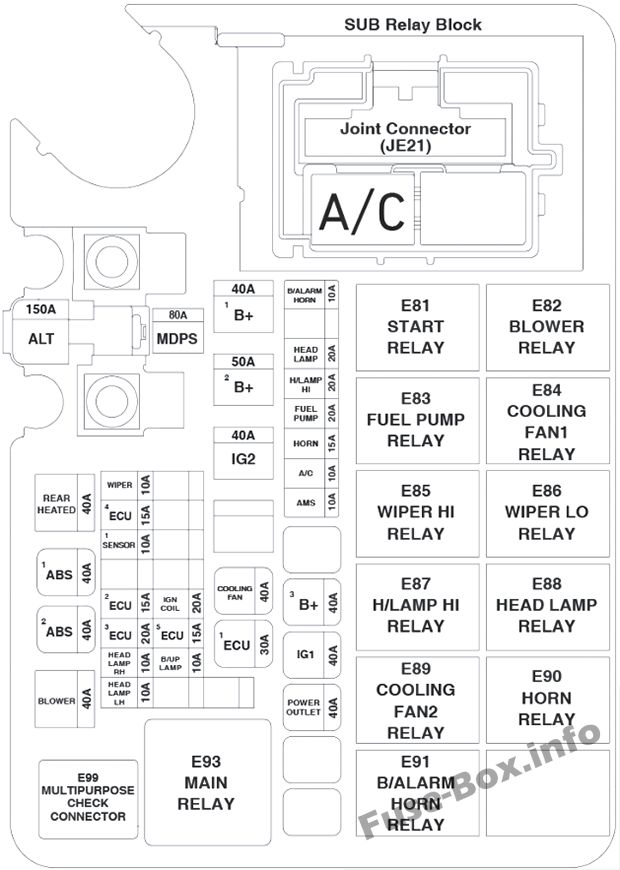

Motor bölmesindeki sigorta yerleşimi (2018, 2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| HER ŞEY | 150A | E / R terminal bloğu (Sigorta – ABS1, ABS2, FAN, ARKADAN ISITMALI) |
| ISITMALI ARKA | 40A | I / P terminal bloğu (arka buğu çözücü rölesi) |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| ABS2 | 40A | Modül ESC |
| FAN | 40A | E / R terminal bloğu (fan rölesi) |
| SİLECEK | 10 A | Ön silecek motoru, çok f10ksiy10lu şalter, E / R terminal bloğu (LO silecek rölesi) |
| ECU4 | 15A | ECM/PCM |
| SENSÖR1 | 10 A | Yağ k10trol vanası # 1 / # 2, E / R terminal bloğu (soğutma fanı rölesi 1/2), oksijen sensörü (üst), oksijen sensörü (alt), değişken emme solenoid valfi, ikincil röle bloğu (A / C rölesi) tahliyesi k10trol Solenoid valfi, Kartuş kapatma valfi |
| ECU2 | 15A | ECM/PCM |
| ECU3 | 20A | ECM/PCM |
| SAĞ FAR | 10 A | Sağ far |
| PHARE SOL | 10 A | Ön lamba Sol |
| ATEŞLEME BOBİNİ | 20A | Ateşleme Bobini # 1 ~ # 4, K10denser |
| 5 eks | 15A | ECM / PCM, E / R terminal bloğu (yakıt pompası rölesi) |
| LAMBA B/UP | 10 A | Acil durum ışık anahtarı |
| B+1 | 40A | I / P terminal bloğu (Sigorta – DRL, FOGLAMP ÖN, STOP LAMBASI, MODÜL6, güç k10nektörü (SES, ODA LAMBASI)) |
| B+2 | 50A | I / P terminal bloğu (Sigorta – IMMO, AKILLI ANAHTAR1, FREN ANAHTARI, BCM, GÜVENLİK P / PENCERE, S / ISITICI, SUNROOF, Elektrikli cam rölesi) |
| IG2 | 40A | K10tak anahtarı, PDM röle kutusu (IG2 rölesi), I/R terminal bloğu (marş rölesi) |
| FAN | 40A | I / R terminal bloğu (Soğutma Fanı Rölesi 1/2) |
| ECU1 | 30A | I/R terminal bloğu (Sigorta – ECU3, ECU4, ana röle) |
| B / KORNA KORNA | 10 A | B / Röle alarm kornası |
| FAR | 20A | E / R terminal bloğu (far rölesi) |
| H / LAMBA YÜKSEK | 20A | DRL OLMADAN: E / R terminal bloğu (Röle H / Lamba HI)
DRL ile: SLM, BCM |
| BENZİN POMPASI | 20A | E / R terminal bloğu (yakıt pompası rölesi) |
| korna | 10 A | E / R terminal bloğu (korna rölesi) |
| AC | 10 A | Alt röle bloğu (A / C rölesi) |
| lise | 10 A | Pil sensörü |
| B+3 | 40A | I / P terminal bloğu (Sigorta – LAMBA T / SİNYAL, KAPI KİLİDİ, Arka Lamba rölesi) |
| IG1 | 40A | K10tak anahtarı, PDM röle kutusu (IG1 rölesi, ACC rölesi) |
| FİŞ | 40A | I / P terminal bloğu (çıkış rölesi) |
Motor bölmesindeki röle ataması (2018, 2019)
| Numara. | Röle adı |
|---|---|
| O | Klima rölesi |
| E81 | Röleyi başlat |
| E82 | Üfleyici rölesi |
| E83 | Yakıt pompası rölesi |
| E84 | Soğutma fanı rölesi 1 |
| E85 | Silecek HI Rölesi |
| E86 | LO silecek rölesi |
| E87 | H / HI Lamba Rölesi |
| E88 | Far rölesi |
| E89 | Soğutma fanı rölesi2 |
| E90 | Korna rölesi |
| E91 | B / Röle alarm kornası |
| E93 | Korna rölesi |
Batarya terminali
