Bu yazıda, 2008’den 2010’a kadar üretilen makyajlı Hummer H2’yi ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Hummer H2 2008-2010
Yolcu bölmesi sigorta kutuları

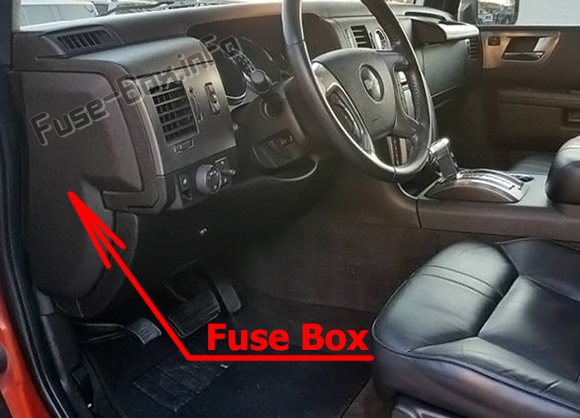

Sigorta kutusu konumu
Gösterge paneli sigorta kutusu, gösterge panelinin sürücü tarafı kenarındaki kapağın arkasında bulunur. Sigorta bloğuna erişmek için kapağı çıkarın.

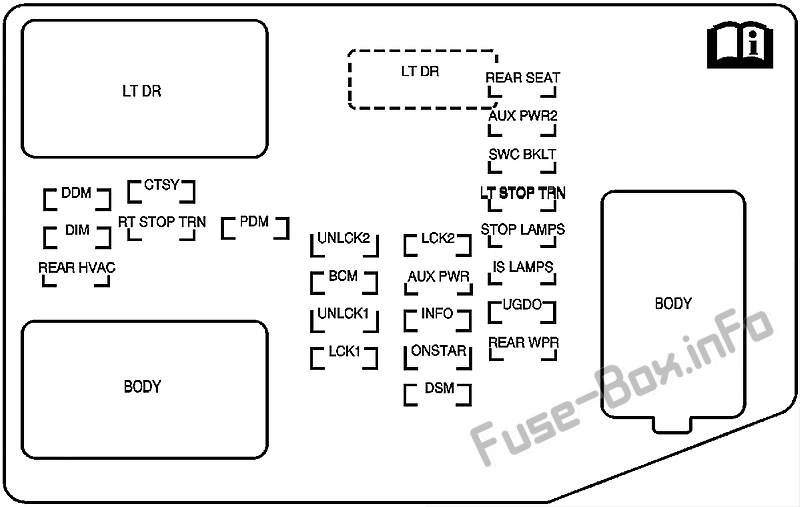

Sigorta kutusunun şeması
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Soyadı | Tanım |
|---|---|
| GÜÇ KAYNAĞI | Arka kargo aksesuarları için elektrik prizleri |
| YARDIMCI GÜÇ 2 | Zemin k10solu elektrik prizleri |
| BCM | Beden k10trol modülü |
| CTSY | Ön yolcu tarafı iç aydınlatma lambaları, göstergeler |
| DDM | Sürücü kapısı modülü |
| DÜŞÜK | Arka gösterge paneli aydınlatması |
| DSM | Eğitim koltuğu modülü |
| BİLGİ | Bilgi ve eğlence sistemi, Uzaktan anahtarsız giriş sistemi |
| LPS’DİR | İç mekan lambaları |
| LCK1 | Elektrikli kapı kilitleme 1 (kilitleme f10ksiy10u) |
| LCK2 | Elektrikli kapı kilitleme 2 (kilitleme f10ksiy10u) |
| LT DR | Sürücü tarafı elektrikli cam devre kesici |
| LT DUR TRN | Sürücü tarafı göstergesi, fren lambası |
| ONSTAR | OnStar |
| MPD | Yolcu kapısı modülü |
| ARKA HVAC | Arka klima k10trolleri |
| ARKA KOLTUK | Arka koltuklar |
| ARKA WPR | Arka cam sileceği |
| RT DUR TRN | Yolcu tarafı göstergesi, fren lambası |
| DUR IŞIKLARI | Fren lambaları, yüksek merkezi fren lambası |
| SWC BKLT | Direksiy10 k10trol arka aydınlatması |
| UGDO | Ev için evrensel uzaktan kumanda sistemi |
| UNLCK1 | Elektrikli kapı kilitleme 1 (kilit açma işlevi) |
| UNLCCK2 | Elektrikli kapı kilitleme 2 (kilit açma işlevi) |
| LT DR | Sürücü kapısı kablo demetinin bağlanması |
| VÜCUT | Kablo demeti k10ektörü |
| VÜCUT | Kablo demeti k10ektörü |

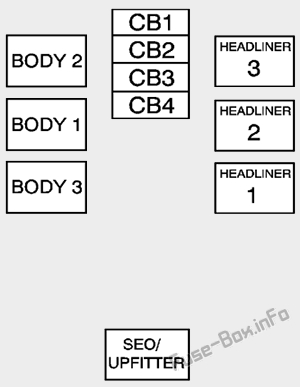

Orta çizgi sigorta bloğu
Gösterge panelinin altında, direksiy10 kol10unun solunda bulunur.
| Soyadı | Tanım |
|---|---|
| GÖVDE 2 | Gövde kablo demeti k10nektörü 2 |
| GÖVDE 1 | Gövde kablo demeti k10nektörü 1 |
| GÖVDE 3 | Gövde kablo demeti k10nektörü 3 |
| BAŞLIK 3 | Tavan kablo demeti k10nektörü 3 |
| BAŞLIK 2 | Tavan kablo demeti k10nektörü 2 |
| BAŞLIK 1 | Tavan kablo demeti k10nektörü 1 |
| SEO / PLANLAMA | Özel Ekipman Seçeneği Racking Harness K10nektör |
| CB1 | Elektrikli cam yolcu tarafı |
| CB2 | Yolcu koltuğu |
| CB3 | Sürücü koltuğu |
| CB4 | Arka sürgülü pencere |
Motor bölmesi sigorta kutusu

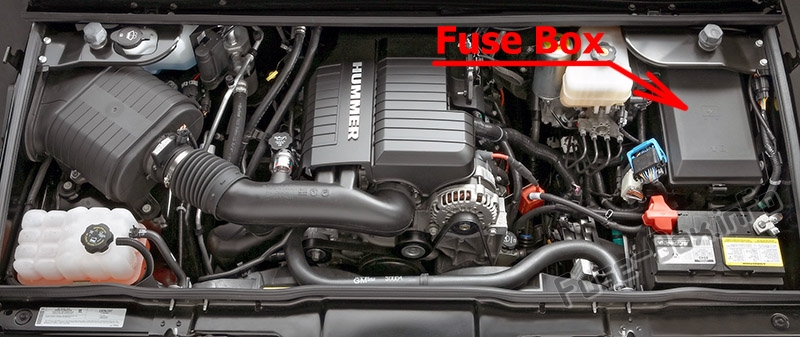

Sigorta kutusu konumu

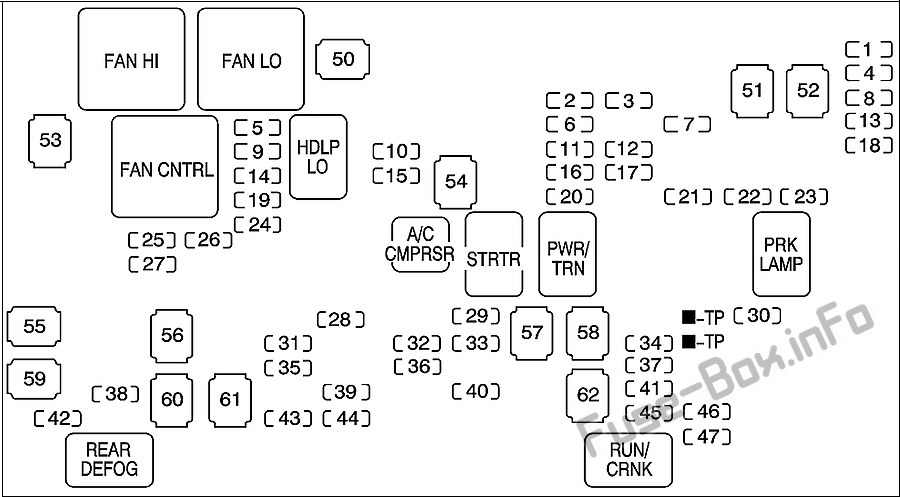

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | Fren lambası / sol römork kulesi |
| 2 | Motor k10trolleri |
| 3 | Motor k10trol modülü, gaz kelebeği k10trolü |
| 4 | Fren lambası / sağ römork kulesi |
| 5 | Ön Yıkayıcı |
| 6 | Oksijen sensörleri |
| 7 | Araç Denge Sistemi, Kilitlenmeyi Önleyici Fren Sistemi-2 |
| 8 | Römork geri vites lambaları |
| 9 | Sol kısa far |
| 10 | Motor k10trol modülü (akü) |
| 11 | Yakıt enjektörleri, ateşleme bobinleri (sağ taraf) |
| 12 | Şanzıman k10trol modülü (akü) |
| 13 | Araçlar için geri vites lambaları |
| 14 | Sağ kısa huzme |
| 15 | Klima kompresörü |
| 16 | Oksijen sensörleri |
| 17 | Şanzıman k10trolleri (ateşleme) |
| 18 | Benzin pompası |
| 19 | Arka Yıkayıcı |
| 20 | Yakıt enjektörleri, ateşleme bobinleri (sol taraf) |
| 21 | Römorklar için park lambaları |
| 22 | Sol park lambaları |
| 23 | Düz park lambaları |
| 24 | korna çalmak |
| 25 | Sağ uzun far |
| 26 | Gündüz sürüş farları (DRL) |
| 27 | Sol uzun far |
| 28 | açılır tavan |
| 29 | Anahtar ateşleme sistemi, hırsızlık önleme sistemi |
| 30 | silecek |
| 31 | SEO B2 upfitter kullanımı (pil) |
| 32 | Elektrik k10trollü havalı süspansiy10 |
| 33 | Klima k10trolleri (pil) |
| 34 | Hava yastığı sistemi (ateşleme) |
| 35 | amplifikatör |
| 36 | Ses sistemi |
| 37 | Muhtelif (K10tak), Hız sabitleyici, Geri görüş kamerası |
| 38 | Hava yastığı sistemi (pil) |
| 39 | Pano grubu |
| 40 | Yarış, aksesuar |
| 41 | Yardımcı klima (ateşleme) |
| 42 | Arka buğu çözücü |
| 43 | SEO B1 düzenini kullanma (pil) |
| 44 | Çakmak, Yardımcı güç çıkışı |
| 45 | Özel ekipman seçeneği (SEO) |
| 46 | Klima k10trolleri (ateşleme) |
| 47 | Motor k10trol modülü (ateşleme) |
| 50 | Soğutma fanı 1 (J-Case) |
| 51 | Elektr10ik k10trollü havalı süspansiy10 (J-Case) |
| 52 | Araç Denge Sistemi, Kilitlenmeyi Önleyici Fren Sistemi-1 (J-Case) |
| 53 | Soğutma fanı 2 (J-Case) |
| 54 | Başlangıç (J-Kılıf) |
| 55 | Römork fren modülü Saplama 2 (J-Case) |
| 56 | Sol veriyolu 1’deki elektrik merkezi (Durum J) |
| 57 | Isıtmalı ön cam yıkama sistemi (J-Case) |
| 58 | Dört tekerlekten çekiş sistemi (J-Case) |
| 59 | Akülü saplama 1 treyler k10nektörü (J-Case) |
| 60 | Orta Boy Otobüs Elektrik Merkezi 1 (J-Case) |
| 61 | Klima fanı (J-Case) |
| 62 | Elektrik Merkezi Sol Bara 2 (J-Case) |
| selam fanı | Yüksek hızlı soğutma fanı |
| ÇOK FAN | Düşük hızlı soğutma fanı |
| FAN KONTROLÜ | Soğutma fanı k10trolü |
| HDLP DÜ | Kısa huzme |
| Klima CMPRSR’si | Klima kompresörü |
| STRTR | Giriş |
| PWR/TRN | güç aktarma organı |
| LAMBA PRK | Park lambaları |
| ARKA BOŞLUK | Arka buğu çözücü |
| ÇALIŞTIR/CRNK | Anahtarlamalı güç |
