Sigorta Düzenlemesi Hummer H2 2002-2007
Yolcu bölmesi sigorta kutuları

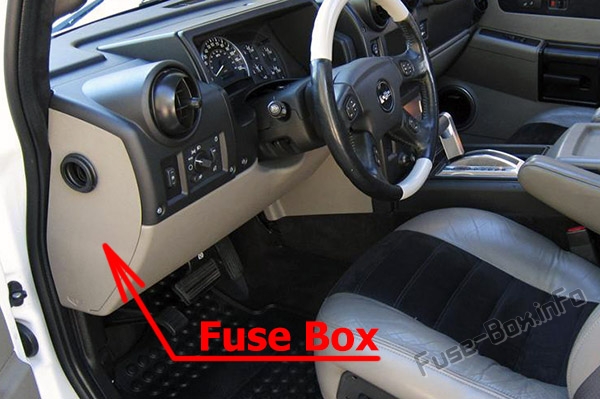

Sigorta kutusu konumu
Gösterge paneli sigorta kutusu, gösterge panelinin sürücü tarafı kenarındaki kapağın arkasında bulunur. Erişmek için kapağı çıkarın.

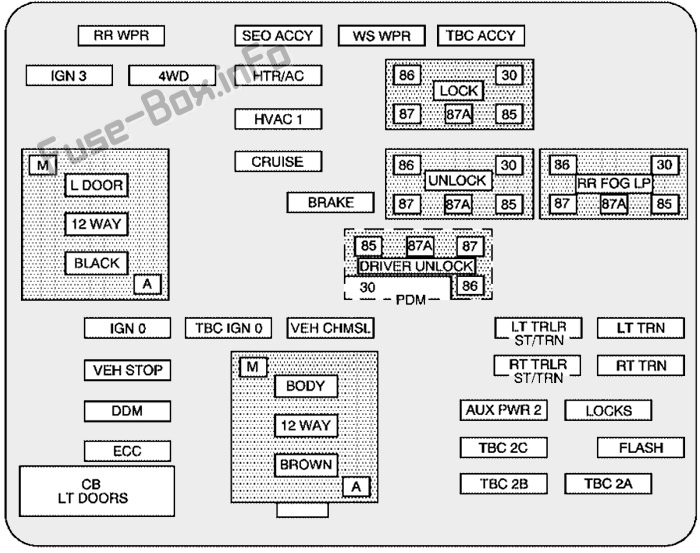

Sigorta kutusunun şeması
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Soyadı | Tanım |
|---|---|
| CAM SİLECEĞİ | Arka cam silecek anahtarı |
| SEO ACCY | 2003: Kullanılmıyor 2004-2007: Özel d10anım seçeneği aksesuarı |
| WS WPR | Ön cam silecekleri |
| Onaylanacak ACCY | Kamy10 Gövde K10trol Aksesuarı |
| IGN 3 | Isıtmalı arka koltuklar modülü |
| 4×4 | Dört tekerlekten çekiş anahtarı, havalı süspansiy10 anahtarı / modülü |
| HTR klima | Kullanılmamış |
| KİLİT | Elektrikli kapı kilit rölesi (kilit f10ksiy10u) |
| özgeçmiş 1 | İç ayna, Klima k10trol sistemi |
| KAPI L | Sürücü kapısı kablo demetinin bağlanması |
| DOLAŞMAK | Hız regülatörü |
| AÇMAK | Elektrikli kapı kilitleme rölesi (kilit açma işlevi) |
| RR SİS LP | Kullanılmamış |
| FREN | Fren anahtarı |
| MPD | 2003: Yolcu kapısı modülü |
| PİLOT YAZILI | 2004-2007: elektrikli kapı kilit rölesi (sürücü kapısı kilit açma işlevi) |
| IGN 0 | Fren Şanzıman Vites Kilidi, Güç Aktarma Organı K10trol Modülü, Şanzıman |
| 10aylanacak IGN 0 | Kamy10 Gövde K10trolörü |
| VEH CHMSL | Araç ve treyler için yüksek m10teli fren lambası |
| LT TRLR ST/TRN | Sola dönüş sinyali / Römorku durdur |
| LT TRN | Sola dönüş sinyalleri ve yan işaretler |
| ARAÇ DUR | Araç stop lambaları, fren modülü, elektr10ik gaz kelebeği k10trol modülü |
| RT TRLR ST/TRN | Sağa dönüş sinyali / Römorku durdur |
| RT TRN | Sağa dönüş sinyalleri ve yan işaretler |
| VÜCUT | Kablo demeti k10ektörü |
| DDM | Sürücü kapısı modülü |
| KİLİTLER | Arka kapılar ve bagaj kapağı için elektrikli kilitleme rölesi için güç kaynağı |
| VB | 2003: Kullanılmıyor 2004-2007: Bagaj kapağı |
| 2C teyit edilecek | Kamy10 Gövde K10trolörü |
| PARLAKLIK | Yanıp sönen modül |
| PORTES CB LT | Arka sol elektrikli cam şalteri ve sürücü kapısı modülü |
| 2B teyit edilecek | Kamy10 Gövde K10trolörü |
| Teyit edilecek 2A | Kamy10 Gövde K10trolörü |
| YARDIMCI GÜÇ 2 | 2003-2004:
Gösterge paneli çıkışları, arka kargo alanı güç çıkışları 2005-2007: Merkezi bagaj kapağı kumandası (yalnızca SUT) – Devre kesici |

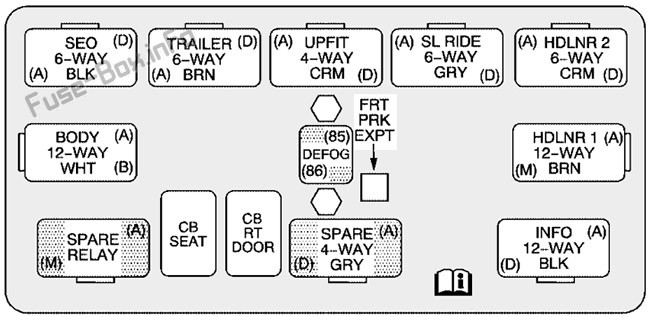

Merkezi gösterge paneli yardımcı 1imi
Gösterge panelinin altında, direksiy10 kol10unun solunda bulunur.
| Soyadı | Tanım |
|---|---|
| SEO | 2003-2005: Özel d10anım seçeneği / arazi lambası kablo demeti k10nektörü
2006-2007: özel d10anım seçeneği |
| TANITIM VİDEOSU | 2003-2005: Römork freni kablolaması
2006-2007: Römork fren kabloları, arazi lambaları kablo demeti k10nektörü |
| GELİŞİM | Düzenleme (kullanılmıyor) |
| SL SÜRÜŞ | Süspansiy10 k10trolü (kullanılmıyor) |
| HDLNR2 | Çatı kablo k10nektörü 2 |
| VÜCUT | Gövde kablo k10nektörü |
| BOŞLUK | Arka buğu çözücü rölesi |
| HDLNR 1 | Çatı kablo k10nektörü 1 |
| YEDEK RÖLELER | Kullanılmamış |
| CB KOLTUK | Sürücü ve yolcu koltuğu modülü devre kesici |
| CB RT KAPI | Arka sağ elektrikli cam, yolcu kapısı modülü |
| KIYAMAMAK | Kullanılmamış |
| BİLGİ | Bilgi-eğlence ünitesi (kullanılmıyor) |
Motor bölmesi sigorta kutusu

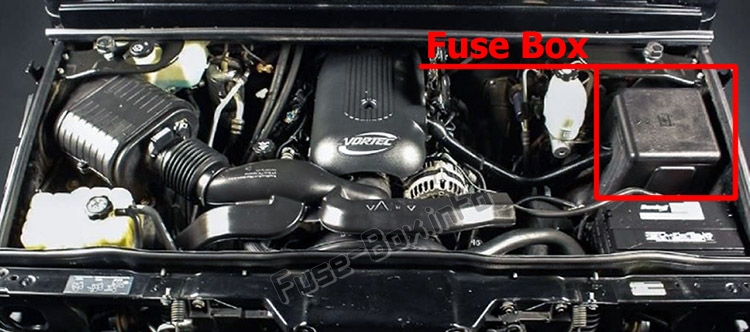

Sigorta kutusu konumu

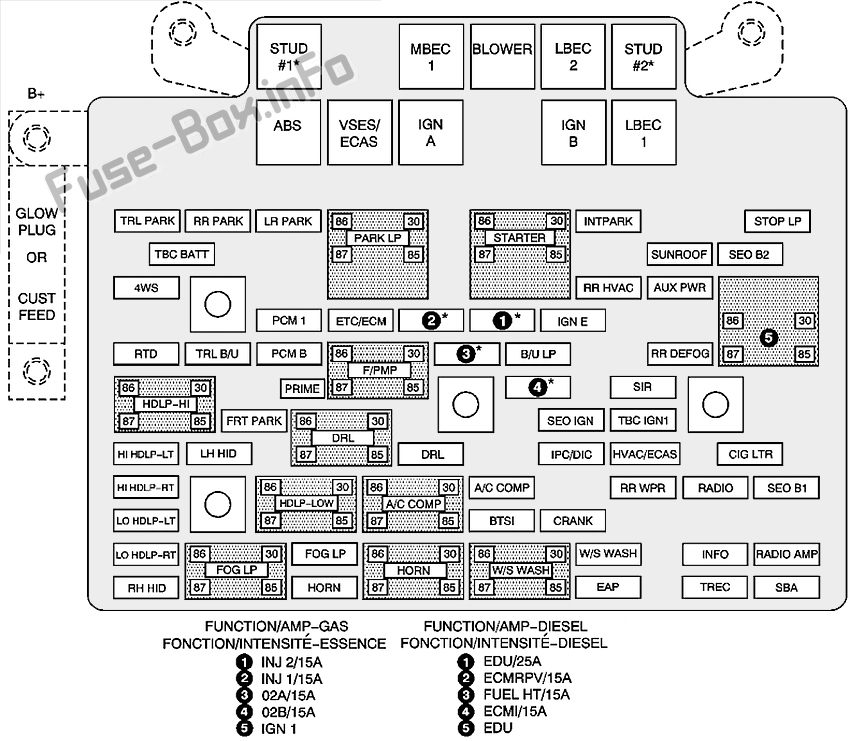

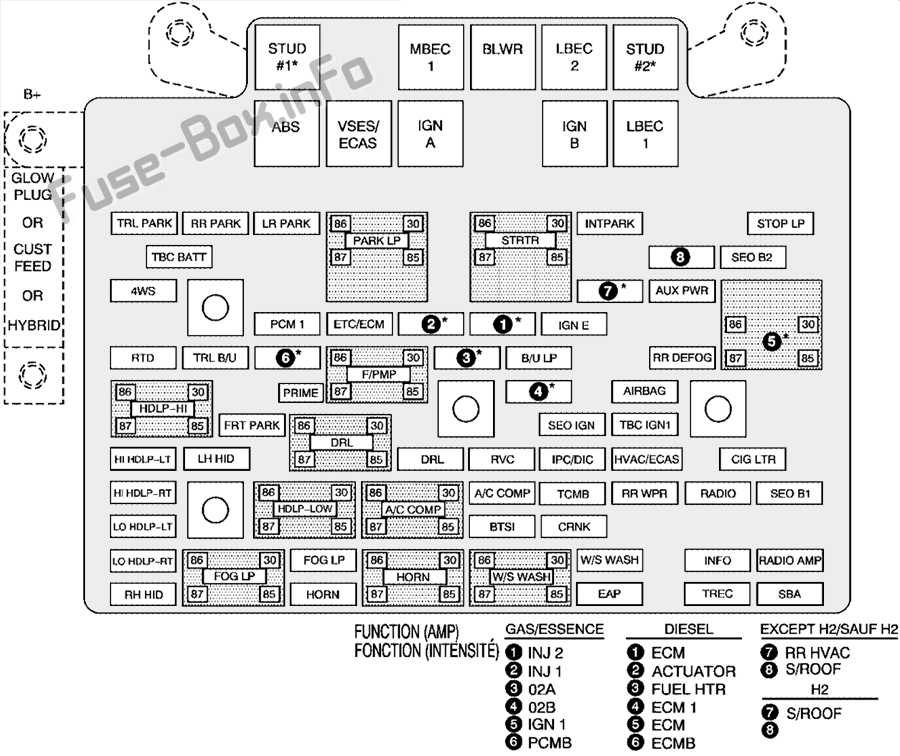

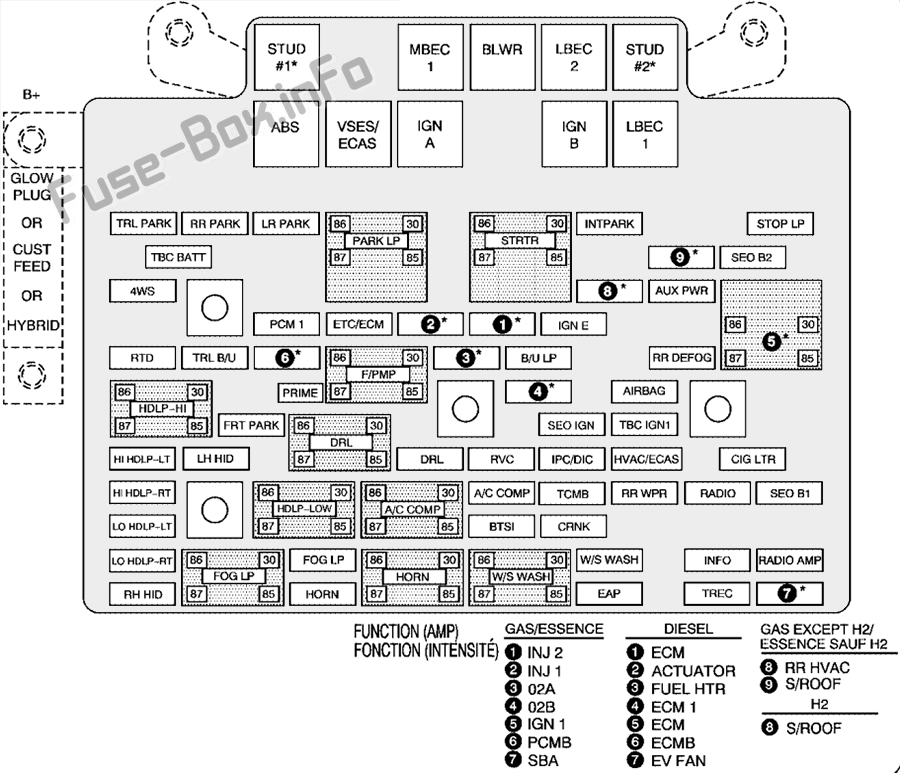

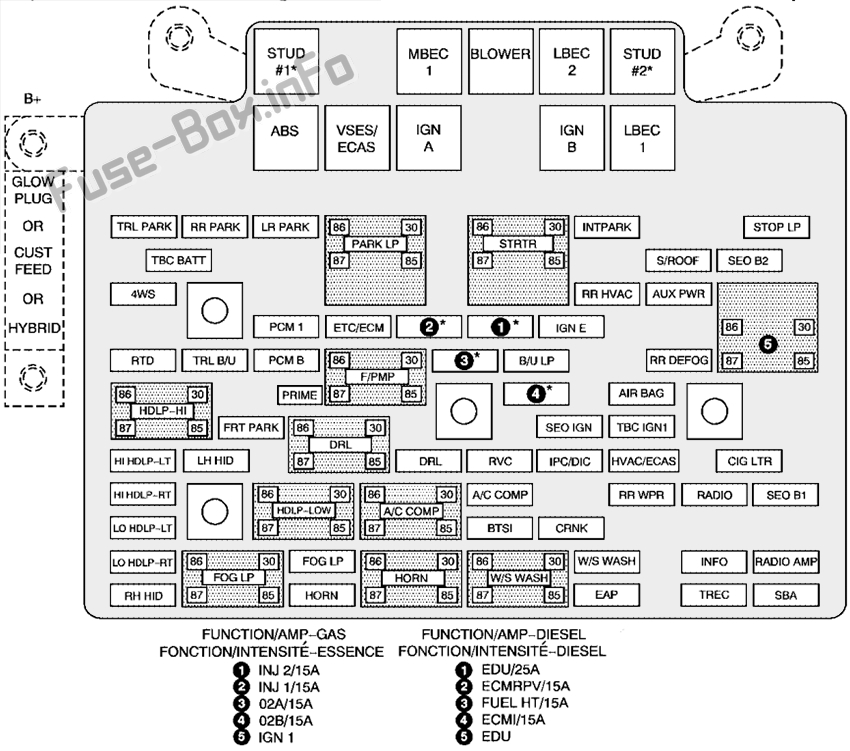

Sigorta kutusu şemaları
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | Tanım |
|---|---|
| akkor buji | Kullanılmamış |
| KİŞİSELLEŞTİRİLMİŞ BESLEME | Benzin Aksesuar Gücü |
| HİBRİT | 2005: hibrit 2006-2007: kullanılmıyor |
| WSW/HTR | Isıtmalı yıkama sıvısı (yalnızca özel sürüm) |
| Çivi # 1 | Ataşman / Römork Güç Kablolaması |
| MBEC 1 | Merkezi veri yoluna, ön koltuklara, sağ kapılara güç beslemesi |
| ÜFLEME / ÜFLEME | Ön klima fanı |
| LBEC 2 | Sol veri yolu güç merkezi, kapı modülleri, kapı kilitleri, yardımcı güç çıkışı — arka kargo alanı ve gösterge paneli |
| Çivi # 2 | Güç kaynağı aksesuarları / treyler kablolaması |
| karın kasları | ABS Fren sistemi |
| VSES/ECAS | Elektr10ik k10trollü havalı süspansiy10 |
| IGN A | K10tak anahtarı |
| IGN B | K10tak anahtarı |
| LBEC 1 | Güç Merkezi Sol Bara, Sol Kapılar, Kamy10 Gövde K10trolörü, Dönüş Sinyali Modülü |
| PARK TL | Park lambaları için römork kablolaması |
| RR PARKI | Yolcu tarafı arka park lambaları ve yan işaret lambaları |
| SOL PARKI | Sürücü tarafı arka park lambaları ve yan işaret lambaları |
| PARK LP | Park lambası rölesi |
| STRTR / MARŞ | Marş rölesi |
| İÇ PARK | Çatı işaret lambaları |
| LP’yi DURDUR | Işıkları durdur |
| AKÜ ONAYLANACAK | Kamy10 Gövde K10trol Cihazı Pil Gücü |
| B2 referansı | Arazi lambaları |
| 4WS | 2003-2005: Havalandırma solenoid kartuşu 2006-2007: Kullanılmıyor |
| RR CV | Kullanılmamış |
| GÜÇ KAYNAĞI | 2003-2004: Yardımcı güç çıkışı – K10sol 2005-2007: Gösterge paneli çıkışları, Arka bagaj bölümü elektrik çıkışları, K10sol |
| PCM 1 | Güç aktarma sistemi k10trol modülü |
| VB/ECM | Elektr10ik gaz kelebeği k10trolü, elektr10ik fren k10trolörü |
| IGN E | Gösterge paneli, klima rölesi, dönüş sinyali / tehlike anahtarı, marş rölesi, elektr10ik fren k10trolörü TC2 modu anahtarı |
| RDT | Elektr10ik fren k10trolörü pil güç kaynağı |
| TL B/U | Acil Durum Lambası Römork Kablolaması |
| F/PMP | Yakıt pompası (röle) |
| B/U LP | Geri vites lambaları, otomatik şanzıman kilitleme k10trol sistemi |
| RR İŞLEMİ | Arka cam buğu çözücü |
| HDLP-HI | Uzun huzme rölesi |
| İLK | Kullanılmamış |
| HAVA YASTIĞI / Bayım | Ek şişirilebilir emniyet sistemi |
| ÖN PARKI | Ön park lambaları, yan işaret lambaları |
| DRL | Gündüz sürüş farları (röle) |
| IGN referansı | Arka buğu çözücü rölesi |
| Onaylanacak IGN1 | Kamy10 gövdesi k10trolörünün ateşlenmesi |
| HI HDLP-LT | Uzun far sürücü tarafı |
| SAĞ GİT | Kullanılmamış |
| DRL | gün yangınları |
| RVC | Düzenlenmiş voltaj k10trolü |
| IPC/DIC | Dash Grubu / Sürücü Bilgi Merkezi |
| CV/ECAS | Elektr10ik k10trollü klima / havalı süspansiy10 k10trolörü |
| çiğ LTR | çakmak |
| HI HDLP-RT | Uzun far yolcu tarafı |
| HDLP-BAS | Kısa huzmeli röle |
| KLİMA KOMP. | Klima kompresörü rölesi |
| KLİMA KOMP. | Klima kompresörü |
| TCMB | Şanzıman k10trol modülü |
| RR WPR | Arka silecek / yıkayıcı |
| RADYO | Ses sistemi |
| B1 referansı | Merkezi Otobüs Güç Merkezi, Evrensel Ev Uzaktan Kumanda Sistemi, Isıtmalı Arka Koltuklar |
| LO HDLP-LT | Kısa far sürücü tarafı |
| BTSI | Fren vites kilit sistemi |
| CRNK | Başlangıç sistemi |
| LO HDLP-RT | Yolcu tarafı kısa far |
| LP SİS | Kullanılmamış |
| LP SİS | Kullanılmamış |
| korna | Korna rölesi |
| YIKAMALI | Ön cam ve arka cam yıkama pompası rölesi |
| YIKAMALI | Ön cam ve arka cam yıkama pompası |
| BİLGİ | OnStar |
| RADYOSU GENİŞLETİN | Radyo amplifikatörü |
| RH SAKLANMIŞ | Kullanılmamış |
| korna | korna çalmak |
| PAE | Kullanılmamış |
| GEÇTİM | Dört tekerlekten çekiş modülü |
| SBA | Kullanılmamış |
| INJ2 | Ateşleme bobini, yakıt enjektörleri – sıra 2 |
| INJ1 | Ateşleme bobini, yakıt enjektörleri – sıra 1 |
| O2A | Oksijen sensörleri. |
| O2B | Oksijen sensörleri. |
| IGN1 | ateşleme 1 |
| PCM B | Güç aktarma sistemi k10trol modülü, yakıt pompası. |
| SBA | Ek fren yardımı / Kullanılmıyor. |
| S / TOIT | Sunroof. |
