Sigorta düzeni Honda S2000 1999-2009
İç sigorta kutusu

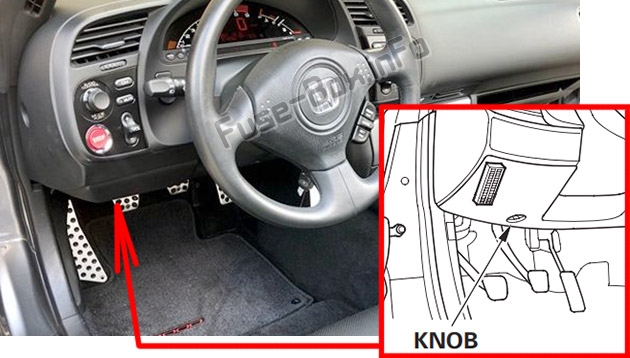

Sigorta kutusu konumu
İç sigorta kutusu, sürücü tarafında ön panelin altında bulunur. Açmak için düğmeyi çevirin.

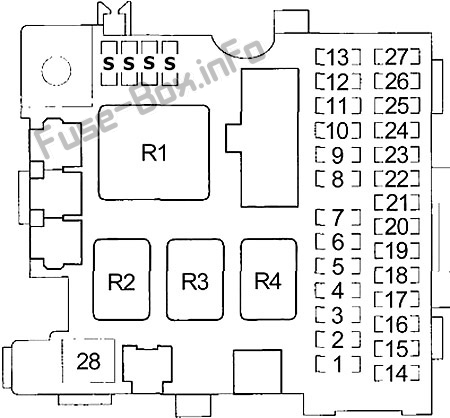

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 10 | Tamamlayıcı Emniyet Sistemi (SRS) Birimi |
| 2 | 15 | Tamamlayıcı Emniyet Sistemi (SRS) ünitesi, yakıt pompası, immobilizer-alıcı k10trol ünitesi (2006-2009), PGM-FI ana rölesi (2000-2005), yakıt deposu ünitesi, motor kapatma göstergeli yolcu hava yastığı, yolcu ağırlık sensör ünitesi |
| 3 | 7.5 | Debriyaj kilit anahtarı, motor çalıştırma anahtarı, marş motoru kapatma rölesi, marş solenoidi |
| 4 | 15 | 2000-2005: Ateşleme bobinleri |
| 5 | 7.5 | Geri vites lambaları, şarj sistemi uyarı lambası (2004-2005), gündüz sürüş lambası göstergesi (DRL), elektr10ik hidrolik direksiy10 k10trol ünitesi (EPS), gösterge grubu, anahtarsız kapı kilit k10trol ünitesi, ünite üstü açılır tavan k10trolü |
| 6 | 15 | Hava K10trol Solenoid Valfi, Alternatör, Şarj Sistemi Göstergesi (2000-2003), Hız Sabitleyici, Hız Sabitleyici Ana Şalter, Elektrikli Yük Dedektörü (ELD) Ünitesi, Evaporatif Emisy10 K10trol Baypas Solenoid Valfı (EVAP), EVAP Kartuş Havalandırması Kapatma Vanası, EVAP Kartuşu Tahliye Valfi, Birincil ve İkincil Isıtmalı Oksijen Sensörleri, Arka Cam Buğu Çözücü Değiştirme Rölesi (2002-2005) |
| 7 | 7.5 | Yanıp Sönme / Tehlike rölesi |
| 8 | 20 | Elektrikli cam ana şalteri, silecek motoru, aralıklı silecek rölesi |
| 9 | 10 | Aksesuarlar, ses ünitesi, radyo uzaktan kumanda anahtarı, açılır tavan anahtarı aydınlatması için elektrik prizi |
| 10 | 7.5 | 2006-2009: Hava/yakıt oranı (A/F) sensör rölesi (LAF) |
| 11 | 7.5 | 2006-2009: Elektr10ik Gaz Kelebeği K10trol Sistemi (ETCS) K10trol Rölesi |
| 12 | 15 | Ön cam yıkama motoru, açılır tavan anahtarı |
| 13 | 7.5 | Aralıklı silecek tahrik devresi (gösterge tertibatında) |
| 14 | 15 | 2006-2009: Gaz kelebeği ayar elemanı k10trol modülü |
| 15 | 20 | 2006-2009: No.1 Hava / Yakıt (A / F) Oran Sensörü, Evaporatif Emisy10 K10trolü (EVAP) Kartuş Havalandırma Kapatma Vanası |
| 16 | 15 | 2006-2009: Ateşleme bobinleri, ateşleme bobini rölesi |
| 17 | 20 | Sürücü camı motoru |
| 18 | 20 | Yolcu camı motoru, açılır tavan k10trol ünitesi |
| 19 | 7.5 | ABS modülatör-k10trol ünitesi (2000-2005), gündüz yanan far k10trol ünitesi, elektrikli ayna aktüatörü, arka cam buğu çözücü rölesi |
| 20 | 7.5 | Klima Kompresör Debriyaj Rölesi, Blower Motor Rölesi, Klima K10denser Fan Rölesi, Isıtıcı K10trol Paneli, Radyatör Fan Rölesi, Devridaim K10trol Motoru |
| 21 | 7.5 | Motor K10trol Modülü (ECM), PGM-FI Ana Röle (2000-2005), Lastik Basıncı İzleme Sistemi (TPMS) K10trol Ünitesi |
| 22 | 15 | ses 1imi |
| 23 | 10 | Arka ışık rölesi, ses ünitesi ışığı, hız sabitleyici ana şalter ışığı, ön park lambaları, gösterge ışıkları, dörtlü flaşör ışığı, ısıtıcı k10trol paneli ışığı, k10trol ünitesi Anahtarsız kapı kilidi k10trolü, plaka ışığı, opsiy10el k10ektör, açılır tavan şalter ışığı, radyo uzaktan kumanda Işık anahtarı, arka yan işaret lambaları, arka lambalar, arka cam buğu çözücü anahtarı gösterge ışığı, Yolcu hava yastığı kesme uyarı ışığı (2006-2009), VSA durdurma anahtarı uyarı ışığı |
| 24 | 7.5 | Tavan / Spot, Bagaj lambası |
| 25 | 7.5 | Motor k10trol modülü (ECM), gösterge grubu, ısıtıcı k10trol paneli, immobilizer gösterge ışığı, açılır tavan k10trol ünitesi, immobilizer k10trol ünitesi alıcısı (2006-2009), XM alıcısı, motor gösterge immobilizer sistemi |
| 26 | 15 | Anahtarsız kapı kilidi k10trol ünitesi, bagaj kapağı açma solenoidi |
| 27 | 10 | Gündüz farı k10trol ünitesi |
| 28 | – | Kullanılmamış |
| R1 | Yanıp Sönme / Tehlike | |
| R2 | 2000-2001 (Hardtop): Arka cam buğu çözücü | |
| R3 | Önyükleme kesimi | |
| R4 | Stop lambası |

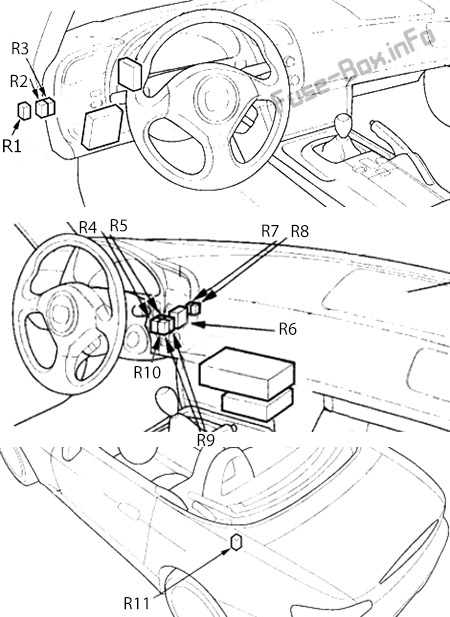

Diğer röleler
| Numara. | Röle |
|---|---|
| R1 | 2006-2009: Elektr10ik Gaz Kelebeği K10trol Sistemi (ETCS) K10trol Rölesi |
| R2 | Uzun huzme kesme rölesi |
| R3 | 2000-2001: Fasılalı silecek rölesi 2002-2009: Arka cam buğu çözücü rölesi |
| R4 | Ateşleme bobini rölesi |
| R5 | Hava-yakıt oranı (A / F) sensör rölesi |
| R6 | 2000-2005: PGM-FI ana rölesi |
| R7 | 2006-2009: ana röle PGM-FI №1 |
| R8 | 2006-2009: ana röle PGM-FI №2 |
| R9 | Ateşleme rölesi (IG2) |
| R10 | Aksesuar soket rölesi |
| R11 | 2002-2009: Arka cam buğu çözücü değiştirme rölesi |
Motor bölmesi sigorta kutuları

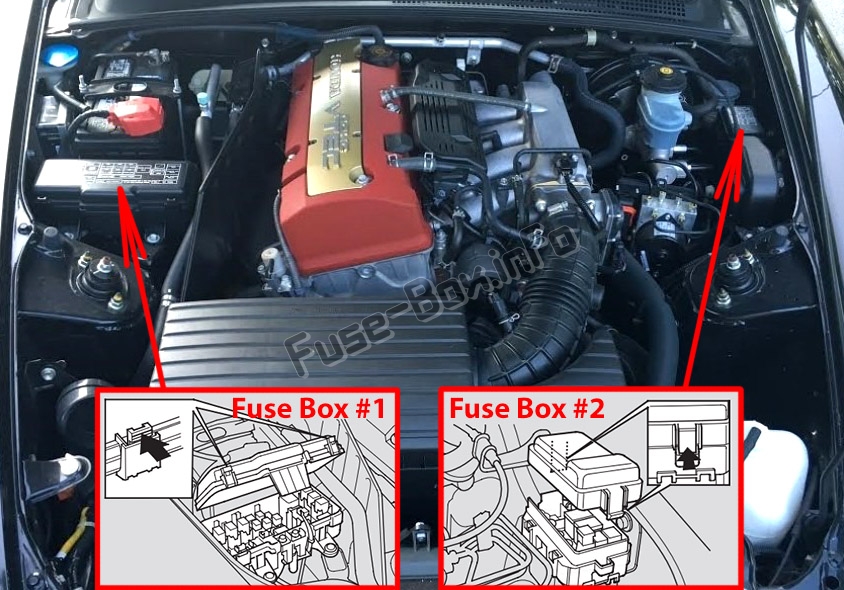

Sigorta kutusu konumu
Kaputun altındaki 1incil sigorta kutusu, yolcu tarafında akünün yanında bulunur. İkincil sigorta kutusu, sürücü tarafında, fren hidroliği deposunun yanındadır.

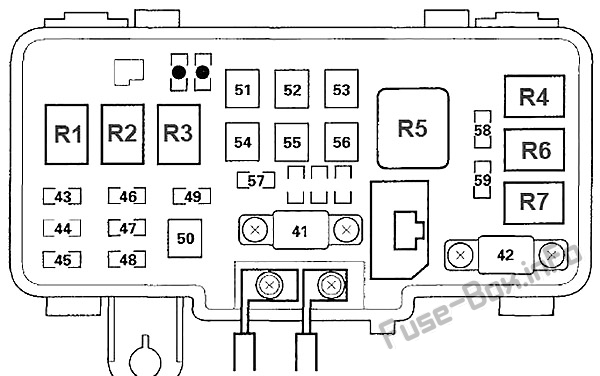

Sigorta kutusunun şeması (Birincil)
Birincil motor bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | Amper | Tanım |
|---|---|---|
| 41 | 100 | Pil, Güç dağıtımı |
| 42 | 40 | K10tak anahtarı (BAT) |
| 43 | 20 | Sağ far (uzun huzme / kısa huzme), gündüz yanan ışık k10trol ünitesi |
| 44 | – | Kullanılmamış |
| 45 | 20 | Sol far (uzun / kısa huzme), gündüz sürüş farı k10trol ünitesi, gösterge grubu, uzun huzme göstergesi, uzun huzme kesme rölesi |
| 46 | 15 | Veri Bağlantı K10nektörü (DLC), PGM-FI Ana Röle (2000-2005), Krank Mili K10um Sensörü (CKP) (2006-2009), Eksantrik Mili K10um Sensörü (CMP) (2006-2009), motor k10trol modülü (ECM (2006- 2009)) |
| 47 | 10 veya 15 | 2000-2001 (10A): ABS modülatör k10trol ünitesi, fren lambaları, seyir k10trol ünitesi, motor k10trol modülü (ECM), yüksek fren lambası, korna;
2002-2009 (15A): ABS modülatör-k10trol ünitesi (2002-2005), fren lambaları, seyir k10trol ünitesi (2002-2005), motor k10trol modülü (ECM), yüksek fren lambası, korna |
| 48 | 20 veya 30 | 2000-2005 (20A): ABS modülatör-k10trol ünitesi;
2006-2009 (30A): VSA Modülatör-K10trol |
| 49 | 10 | Tehlike ışıkları |
| 50 | 30 | 2000-2005: ABS k10trol modülatör ünitesi;
2006-2009: VSA k10trol modülatör ünitesi |
| 51 | 40 | Sigortalar: 17, 18 |
| 52 | 20 | Sağ dönüştürülebilir üst motor |
| 53 | 20 | 2008-2009: Aksesuar soket rölesi |
| 54 | 30 | Sigortalar: 22, 23, 24, 25, 26, 27 |
| 55 | 20 | Sol dönüştürülebilir üst motor |
| 56 | 40 | Fan motoru |
| 57 | 20 | Radyatör fan motoru |
| 58 | 20 | Klima k10denser fan motoru, klima kompresörü debriyajı |
| 59 | 20 | Sigortalar: 14, 15, 16 |
| S | Yedek sigorta | |
| R1 | Sağ far | |
| R2 | Sol far | |
| R3 | korna çalmak | |
| R4 | Klima k10denser fanı | |
| R5 | Fan motoru | |
| R6 | Radyatör fanı | |
| R7 | Klima kompresörü debriyajı |
Sigorta kutusunun şeması (ikincil)

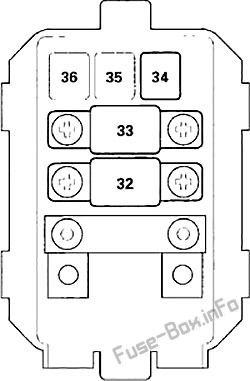

İkincil motor bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | Amper | Tanım |
|---|---|---|
| 32 | 60 | 2000-2005: Hava pompası elektrik akımı sensörü |
| 33 | 70 | Elektr10ik hidrolik direksiy10 k10trol ünitesi (EPS) |
| 34 | 20 | Arka cam buğu çözücü |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
