Honda Ridgeline (2017-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2017’den bugüne kadar mevcut olan ikinci nesil Honda Ridgeline’ı ele alıyoruz. Burada 2017, 2018 ve 2019 Honda Ridgeline için sigorta kutusu şemalarını , araç içindeki sigorta panellerinin yeri ve her 1 sigortanın (sigorta düzeni) ataması hakkında bilgi bulacaksınız .

İçindekiler

Honda Ridgeline 2017-2019 Sigorta Düzenlemesi…
Yolcu bölmesi
Makine bölümü
2017, 2018, 2019

İçerik gizle

1 Honda Ridgeline 2017-2019 Sigorta Düzenlemesi…

1.3.2 Motor bölmesi, sigorta kutusu A

1.3.3 Motor bölmesi, sigorta kutusu B

Honda Ridgeline 2017-2019 Sigorta Düzenlemesi…

Honda Ridgeline çakmak (elektrik prizi) sigortaları, motor bölmesindeki sigorta kutusundaki sigorta # 5 (ön ACC soketi) ve kutudaki sigorta # 8’dir (ACC CTR soketi).

Sigorta kutusu konumu

Aracın sigortaları üç sigorta kutusunda bulunur.

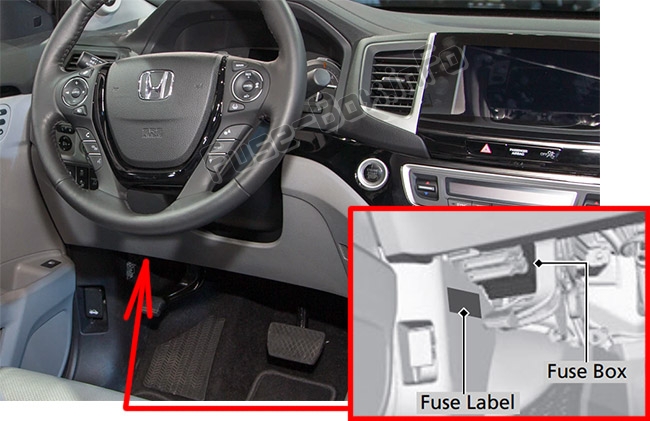

Yolcu bölmesi

Gösterge panelinin altında bulunur.
Sigorta yerleri yan panele yapıştırılmış etikette gösterilmiştir. Sigortaların yolcu bölmesindeki yeri: Honda Ridgeline (2017-2019- ..)

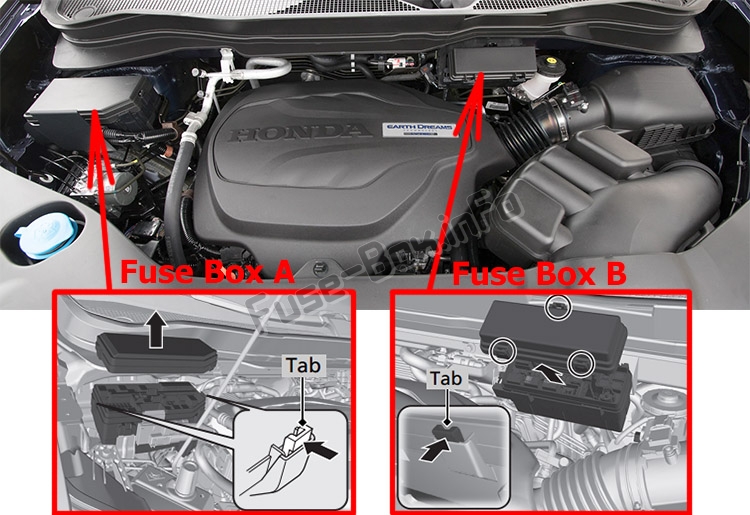

Makine bölümü

Sigorta kutusu A: Yolcu tarafında amortisör muhafazasının yanında bulunur.
Sigorta kutusu B: fren hidroliği deposunun yanında bulunur.
Sigorta yerleri sigorta kutusu kapaklarında işaretlenmiştir. Sigortaların motor bölmesindeki yeri: Honda Ridgeline (2017-2019- ..)

Sigorta kutusu şemaları

2017, 2018, 2019

Yolcu bölmesi

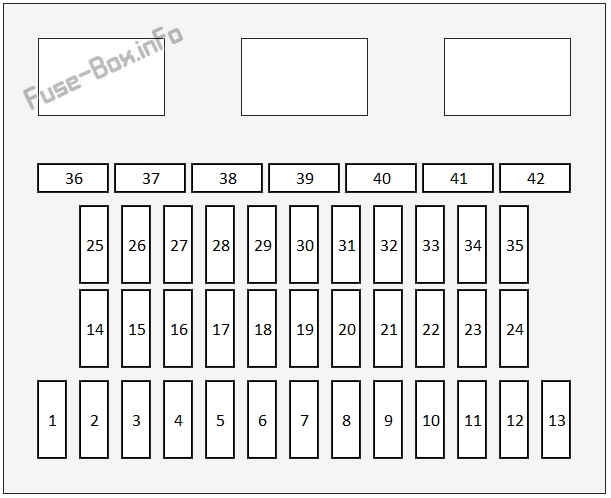

Pano sigorta kutusunun şeması: Honda Ridgeline (2017, 2018, 2019 -...)

Yolcu bölmesindeki sigorta yerleşimi (2017, 2018, 2019)

Numara.	Korumalı devre	Amper
1	DR P / B	20 1
2	KİLİT	20 1
3	ZEKİ	7,5 A
4	P/W OLARAK	20 1
5	SOKET ACC FR	20 1
6	BENZİN POMPASI	20 1
7	ACG	15 1
8	ÖN CAM SİLECEĞİ	7,5 A
9	ABS / VSA	7,5 A
10	SRS	10 A
11	ARKA SOL S/K	20 1
12	DÖNÜŞ P / W	(20 A)
13	S / B ARKA SAĞ	20 1
14	S / R YAKIT KAPAĞI	20 1
15	DR P / SIEGE (KAYIT)	(20 A)
16	LT KARGO	7,5 A
17	ÖN ISITMALI KOLTUK	(20 A)
18	INTR LT	7,5 A
19	ARKA KAPI AÇMA R	10 A
20	KİLİT AÇILAN YAN KAPI OLARAK	10 A
21	DRL	7,5 A
22	TUŞ KİLİDİ	7,5 A
23	AC	7,5 A
24	GERİ BİLDİRİM IG1a	7,5 A
25	İNST PANEL AYDINLATMA	7,5 A
26	LOMBER DESTEĞİ	(7,5 A)
27	PARK LAMBALARI	7,5 A
28	SEÇENEK	10 A
29	METRE	7,5 A
30	–	–
31	MISS SOL	7,5 A
32	SRS	7,5 A
33	YAN KAPI KİLİDİ OLARAK	10 A
34	KAPI KİLİDİ DR	10 A
35	DR KAPISININ AÇILMASI	10 A
36	DR P / KOLTUK (KAYAR)	(20 A)
37	SAĞ Y / L YÜKSEK	10 A
38	SOL H / L YÜKSEK	10 A
39	IG1 b GERİ BİLDİRİM	7,5 A
40	CAC	7,5 A
41	ARKA KAPI KİLİDİ DR	10 A
42	–	–

Motor bölmesi, sigorta kutusu A

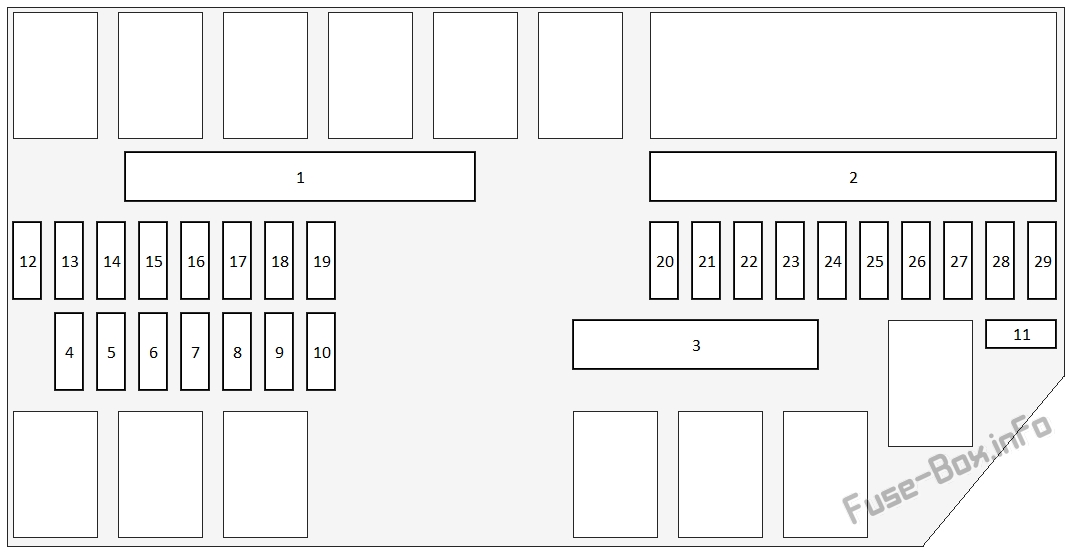

Kaputun altındaki sigorta kutusu şeması A: Honda Ridgeline (2017, 2018, 2019 -...)

Motor bölmesindeki sigorta yerleşimi, Sigorta Kutusu A (2017, 2018, 2019)

Numara.	Korumalı devre	Amper
1	Kullanılmıyor ( AC çıkışlı modeller ) AC INVERTER (AC çıkışlı modeller)	(70A) 70A
1	RR BLOWER (AC çıkışlı modeller) Kullanılmıyor (AC çıkışlı modeller)	30A (30A)
1	VSA MTR	40 1
1	VSA FSR	20 1
1	ANA FAN (AC çıkışlı modeller) Kullanılmıyor (AC çıkışlı modeller)	30A (30A)
1	FÜSİBİL PRENSİP	150A
2	ALT FAN	30 1
2	TEC MTR	30 1
2	Yıkayıcı	20 1
2	–	(20 A)
2	–	(30A)
2	FR FAN	40 1
2	SES AMPLİFİKATÖRÜ	(30A)
2	RR DEF (AC çıkışı olmayan modeller) Kullanılmıyor (AC çıkışlı modeller)	30A (30A)
2	–	(40 A)
2	Kullanılmıyor (AC çıkışı olmayan modeller) RR DEF (AC çıkışlı modeller)	(30A) 30A
2	–	(20 A)
3	Kullanılmıyor (AC çıkışlı modeller) RR BLOWER (AC çıkışlı modeller)	– 30 A
3	Kullanılmıyor (AC çıkışlı modeller) Kullanılmıyor (AC çıkışlı modeller)	– 30A
3	Kullanılmıyor (AC çıkışlı modeller) Kullanılmıyor (AC çıkışlı modeller)	– 30A
3	Kullanılmıyor (AC çıkışlı modeller) ANA FAN (AC çıkışlı modeller)	– 30A
4	KÜÇÜK (AC çıkışlı modeller) DUR (AC çıkışlı modeller)	10A 10A
5	–	–
6	KÜÇÜK (AC çıkışlı modeller) DUR (AC çıkışlı modeller)	10A 10A
7	–	–
8	LH / L LO (AC çıkışsız modeller ) IGPS (AC çıkışlı modeller)	10 A 7,5 A
9	–	–
10	RH / L LO (AC çıkışsız modeller) LH / L LO (AC çıkışlı modeller)	10A 10A
11	IGPS (AC çıkışsız modeller) RH / L LO (AC çıkışlı modeller)	7,5 A 10 A
12	ENJEKTÖR (Fişsiz modeller) IG COIL (Fişli modeller)	20 A 15 A
13	H / L LO (AC çıkışsız modeller ) MAIN DBW (AC çıkışlı modeller)	20 A 15 A
14	USB bağlantı	(15A)
15	FR FOG (Fişsiz modeller) YEDEKLEME	(15A) 10A
16	TEHLİKE (AC çıkışı olmayan modeller) ANA RLY	15A 15A
17	AS P / SEAT (KAYIT)	(20 A)
18	AS P/SEAT (SLI)	(20 A)
19	DHW	20 1
20	MG DEBRİYAJ	7,5 A
21	TEMEL RLY (AC çıkışlı modeller ) TEHLİKE (AC çıkışlı modeller)	15A 15A
22	FI ALT	15 1
23	IG COIL (Fişsiz Modeller ) ENJEKTÖR (Fişli Modeller)	15 A 20 A
24	DBW (AC çıkışsız modeller) H / L LO MAIN (AC çıkışlı modeller)	15 A 20 A
25	KÜÇÜK / ANA DURAK	20 1
26	YEDEKLEME (Fişsiz modeller) FR FOG (Fişli modeller)	10 A 15 A
27	H / VOLAN	(10 A)
28	korna	10 A
29	RADYO	20 1

Motor bölmesi, sigorta kutusu B

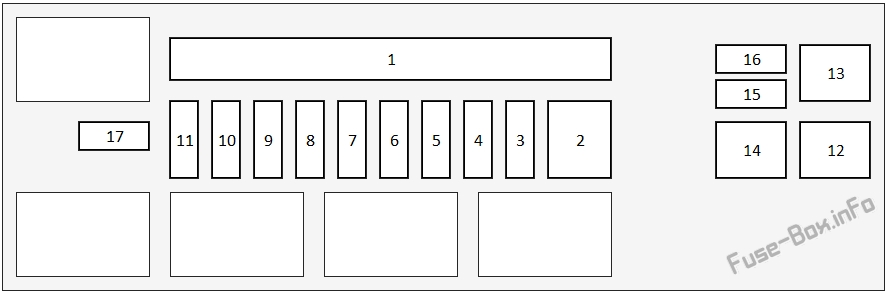

B kaputunun altındaki sigorta kutusunun şeması: Honda Ridgeline (2017, 2018, 2019 -...)

Motor bölmesindeki sigorta yerleşimi, Sigorta Kutusu B (2017, 2018, 2019)

Numara.	Korumalı devre	Amper
1	KUPASI ST1	40 1
1	4×4	(20 A)
1	IG MÜDÜR	30 1
1	IG İLKE 2	30 1
1	–	–
1	F/B İLKESİ2	60 A
1	F/B MÜDÜR	60 A
1	EPS	60 A
2	–	–
3	TL E-FREIN	(20 A)
4	BMS	7,5 A
5	H/L YÜKSEK PRENSİP	20 1
6	+B RİSK TL	(7,5 A)
7	+ B TL KAYDET	(7,5 A)
8	ÖDÜL TO ACC	20 1
9	KÜÇÜK RÖMORK	(20 A)
10	ACC/IG2_ANA	10 A
11	İŞ MALİYETLERİ	(20 A)
12	–	–
13	–	–
14	–	–
15	DEFROST FR	(15A)
16	RR _HTD KOLTUK	(20 A)
17	STRLD	7,5 A
