Honda Pilot (2016-2020..) Sigorta Kutusu Şeması

Honda Pilot (2016-2020..) Sigorta Kutusu Şeması

By 25 Mayıs 2022 Honda 0 Comments

Bu yazıda, 2009’dan günümüze kadar mevcut olan üçüncü nesil Honda Pilot’u ele alıyoruz. Burada Honda Pilot 2016, 2017, 2018, 2019 ve 2020’nin sigorta kutularının şemalarını  , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın atanması (sigortaların düzeni) hakkında bilgileri bulacaksınız  .

İçindekiler
  1. Honda Pilot 2016-2020 sigorta düzeni…
  2. Yolcu bölmesi
  3. Makine bölümü
  4. 2016, 2017
  5. 2018
  6. 2019, 2020
İçerik gizle
1 Honda Pilot 2016-2020 sigorta düzeni…
1.1 Yolcu bölmesi
1.2 Makine bölümü
1.3 2016, 2017
1.3.1 Yolcu bölmesi
1.3.2 Motor bölmesi, sigorta kutusu A
1.3.3 Motor bölmesi, sigorta kutusu B
1.4 2018
1.4.1 Yolcu bölmesi
1.4.2 Motor bölmesi, sigorta kutusu A
1.4.3 Motor bölmesi, sigorta kutusu B
1.5 2019, 2020
1.5.1 Yolcu bölmesi
1.5.2 Motor bölmesi, sigorta kutusu A
1.5.3 Motor bölmesi, sigorta kutusu B

Honda Pilot 2016-2020 sigorta düzeni…

Honda Pilot’un çakmak (elektrik prizi)  sigortaları, gösterge panelindeki A sigorta kutusundaki 5 numaralı sigorta (ön ACC soketi) ve motor bölmesindeki 7 numaralı sigorta (ACC CTR soketi), ° 8 numaralı (arka ACC soketi) sigortalardır. Sigorta kutusu B.

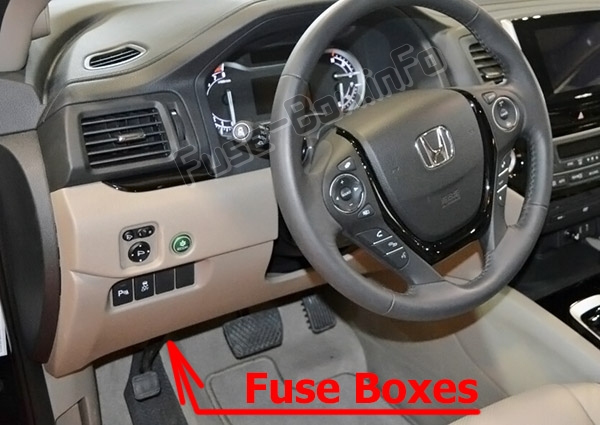

Sigorta kutusu konumu

Yolcu bölmesi

Gösterge panelinin altında bulunur.

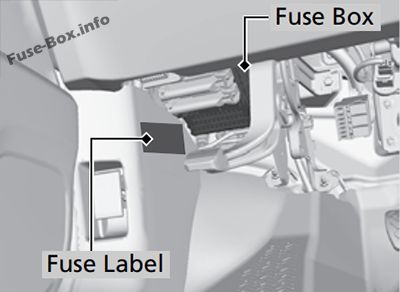

Sigorta konumları, yan panel kapağının dışına yapıştırılmış etikette gösterilmiştir.Sigortaların yolcu bölmesindeki yeri: Honda Pilot (2016-2019 ..)

Sigorta kutusu A

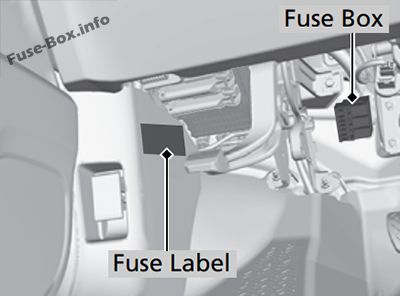

Sigorta kutusu B  (Tüm modellerde bulunmaz)

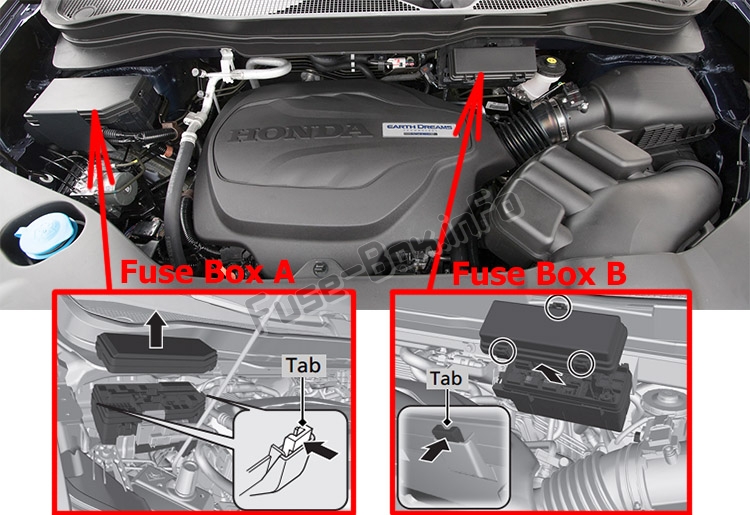

Makine bölümü

Sigorta yerleri sigorta kutusu kapaklarında işaretlenmiştir.Sigortaların motor bölmesindeki yeri: Honda Pilot (2016-2019 ..)



Sigorta kutusu şemaları

2016, 2017

Yolcu bölmesi

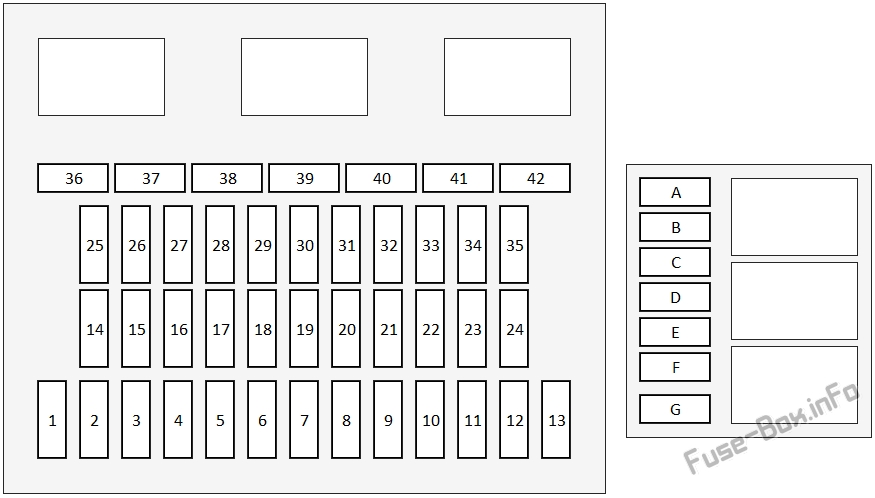

Pano sigorta kutusu şeması: Honda Pilot (2016, 2017)

Yolcu bölmesindeki sigorta yerleşimi, Sigorta Kutusu A (2016, 2017, 2018)

Numara. Korumalı devre Amper
1 DR P / B 20 1
2 KİLİT 20 1
3 ZEKİ 7,5 A
4 P/W OLARAK 20 1
5 SOKET ACC FR 20 1
6 BENZİN POMPASI 20 1
7 ACG 15 1
8 ÖN CAM SİLECEĞİ 7,5 A
9 IG1 SMART (Otomatik rölanti kapatma sistemli modeller)
ABS / VSA (Otomatik rölanti kapatma sistemi olmayan modeller)		 7,5 A
10 SRS 10 A
11 ARKA SOL S/K 20 1
12 – –
13 S / B ARKA SAĞ 20 1
14 YAKIT KAPAĞI 20 1
15 DR P / SIEGE (KAYIT) (20 A)
16 ARKA SİS (7,5 A)
17 ÖN ISITMALI KOLTUK (20 A)
18 INTR LT 7,5 A
19 ARKA KAPI AÇMA R 10 A
20 KİLİT AÇILAN YAN KAPI OLARAK 10 A
21 DRL 7,5 A
22 TUŞ KİLİDİ 7,5 A
23 AC 7,5 A
24 GERİ BİLDİRİM IG1a 7,5 A
25 İNST PANEL AYDINLATMA 7,5 A
26 LOMBER DESTEĞİ (10 A)
27 PARK LAMBALARI 7,5 A
28 SEÇENEK 10 A
29 BACK LT (Otomatik rölanti kapatma sistemli modeller)
ABS / VSA (Otomatik rölanti kapatma sistemi olmayan modeller)		 7,5 A
30 ARKA CAM SİLECEK 10 A
31 ST MOTOR (Otomatik rölanti kapatma sistemli modeller)
ABS / VSA (Otomatik rölanti kapatma sistemi olmayan modeller)		 7,5 A
32 SRS 7,5 A
33 YAN KAPI KİLİDİ ​​OLARAK 10 A
34 KAPI KİLİDİ ​​DR 10 A
35 DR KAPISININ AÇILMASI 10 A
36 DR P / KOLTUK (KAYAR) (20 A)
37 SAĞ Y / L YÜKSEK 10 A
38 SOL H / L YÜKSEK 10 A
39 GERİ BİLDİRİM IG1b 7,5 A
40 CAC 7,5 A
41 ARKA KAPI KİLİDİ ​​DR 10 A
42 – –

Yolcu bölmesindeki sigorta yerleşimi, Sigorta Kutusu B (2016, 2017)

Numara. Korumalı devre Amper
A METRE 7,5 A
B ABS / VSA 7,5 A
C ACG 7,5 A
NS MICU 7,5 A
VE SES 20 1
F KORUMAK 10 A
G CAC 7,5 A
Motor bölmesi, sigorta kutusu A

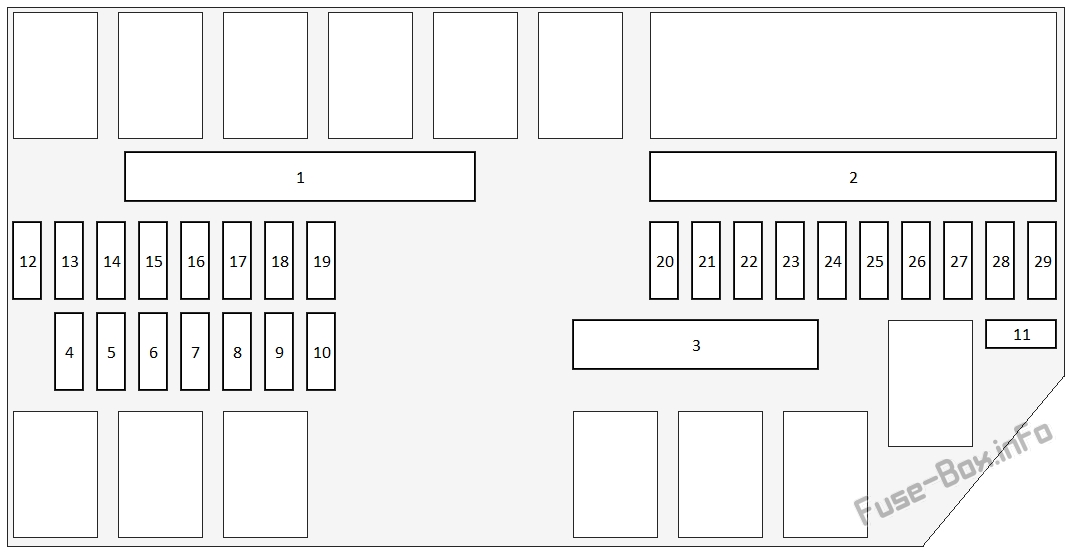

Kaputun altındaki sigorta kutusunun şeması: Honda Pilot (2016, 2017)



Motor bölmesindeki sigorta yerleşimi, Sigorta Kutusu A (2016, 2017)

Numara. Korumalı devre Amper
1 – (70A)
1 sağ taraf fanı 30 1
1 ABS/VSA MTR 40 1
1 ABS/VSA FSR 20 1
1 ANA FAN 30 1
1 FÜSİBİL PRENSİP 150A
2 ALT FAN 30 1
2 TEC MTR 30 1
2 Yıkayıcı 20 1
2 PARASOL (20 A)
2 – (30A)
2 FR FAN 40 1
2 AC İNVERTÖR (30A)
2 SES AMPLİFİKATÖRÜ (30A)
2 RRDEF 40 1
2 – (30A)
2 – (20 A)
3 – –
3 – –
3 – –
3 – –
4 PARK LAMBASI 10 A
5 – –
6 YANGINI DURDUR 10 A
7 – –
8 LH / L LO 10 A
9 – –
10 Sağ/Sol DÜ 10 A
11 IGPS 7,5 A
12 ENJEKTÖR (20 A)
13 H / L ANA 20 1
14 USB ŞARJ CİHAZI (15A)
15 FR BROUILLARD (15A)
16 RİSK 15 1
17 AS P / SEAT (KAYIT) (20 A)
18 AS P / KOLTUK (KAYAR) (20 A)
19 DHW 20 1
20 MG DEBRİYAJ 7,5 A
21 RLY MÜDÜRÜ 15 1
22 FI ALT 15 1
23 BOBİN IG 15 1
24 DBW 15 1
25 KÜÇÜK / ANA DURAK (20 A)
26 KORUMAK 10 A
27 ROUE HTD STRG (10 A)
28 korna 10 A
29 RADYO (20 A)
Motor bölmesi, sigorta kutusu B

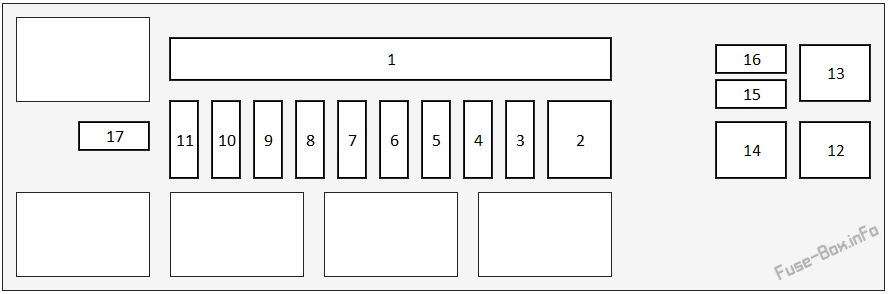

B kaputunun altındaki sigorta kutusunun şeması: Honda Pilot (2016, 2017)

Motor bölmesindeki sigorta yerleşimi, Sigorta Kutusu B (2016, 2017, 2018)

Numara. Korumalı devre Amper
1 KUPASI ST1 (40 A)
1 4×4 (20 A)
1 IG MÜDÜR 30 1
1 IG İLKE 2 30 1
1 PTG MTR (40 A)
1 F/B İLKESİ2 60 A
1 F/B MÜDÜR 60 A
1 EPS 60 A
2 TL MÜDÜR (30A)
3 TL E-FREIN (20 A)
4 BMS 7,5 A
5 H/L YÜKSEK PRENSİP 20 1
6 FERMETÜR PTG (20 A)
7 ÖDÜL TO ACC 20 1
8 ACC RR SOKET (20 A)
9 FR DEGLACE (15A)
10 ACC/IG2.ANA 10 A
11 TL ÜCRETLER (20 A)
12 RÖLANTİ DUR ST KESME (30A)
13 rölantide DUR (30A)
14 rölantide DUR (30A)
15 TCU / SBW (15A)
16 RR ISITMALI KOLTUK (20 A)
17 STRLD 7,5 A



2018

Yolcu bölmesi

Pano sigorta kutusu şeması: Honda Pilot (2018)

Yolcu bölmesindeki sigorta yerleşimi, Sigorta Kutusu A (2016, 2017, 2018)

Numara. Korumalı devre Amper
1 DR P / B 20 1
2 KİLİT 20 1
3 ZEKİ 7,5 A
4 P/W OLARAK 20 1
5 SOKET ACC FR 20 1
6 BENZİN POMPASI 20 1
7 ACG 15 1
8 ÖN CAM SİLECEĞİ 7,5 A
9 IG1 SMART (Otomatik rölanti kapatma sistemli modeller)
ABS / VSA (Otomatik rölanti kapatma sistemi olmayan modeller)		 7,5 A
10 SRS 10 A
11 ARKA SOL S/K 20 1
12 – –
13 S / B ARKA SAĞ 20 1
14 YAKIT KAPAĞI 20 1
15 DR P / SIEGE (KAYIT) (20 A)
16 ARKA SİS (7,5 A)
17 ÖN ISITMALI KOLTUK (20 A)
18 INTR LT 7,5 A
19 ARKA KAPI AÇMA R 10 A
20 KİLİT AÇILAN YAN KAPI OLARAK 10 A
21 DRL 7,5 A
22 TUŞ KİLİDİ 7,5 A
23 AC 7,5 A
24 GERİ BİLDİRİM IG1a 7,5 A
25 İNST PANEL AYDINLATMA 7,5 A
26 LOMBER DESTEĞİ (10 A)
27 PARK LAMBALARI 7,5 A
28 SEÇENEK 10 A
29 BACK LT (Otomatik rölanti kapatma sistemli modeller)
ABS / VSA (Otomatik rölanti kapatma sistemi olmayan modeller)		 7,5 A
30 ARKA CAM SİLECEK 10 A
31 ST MOTOR (Otomatik rölanti kapatma sistemli modeller)
ABS / VSA (Otomatik rölanti kapatma sistemi olmayan modeller)		 7,5 A
32 SRS 7,5 A
33 YAN KAPI KİLİDİ ​​OLARAK 10 A
34 KAPI KİLİDİ ​​DR 10 A
35 DR KAPISININ AÇILMASI 10 A
36 DR P / KOLTUK (KAYAR) (20 A)
37 SAĞ Y / L YÜKSEK 10 A
38 SOL H / L YÜKSEK 10 A
39 GERİ BİLDİRİM IG1b 7,5 A
40 CAC 7,5 A
41 ARKA KAPI KİLİDİ ​​DR 10 A
42 – –

Yolcu bölmesindeki sigorta yerleşimi, Sigorta Kutusu B (2018)

Numara. Korumalı devre Amper
A METRE 10 A
B ABS / VSA 7,5 A
C ACG 7,5 A
NS MICU 7,5 A
VE SES 15 1
F KORUMAK 10 A
G CAC 7,5 A
Motor bölmesi, sigorta kutusu A

Kaputun altındaki sigorta kutusunun şeması: Honda Pilot (2018)



Motor bölmesindeki sigorta yerleşimi, Sigorta Kutusu A (2018)

Numara. Korumalı devre Amper
1 – (70A)
1 sağ taraf fanı 30 1
1 ABS/VSA MTR 40 1
1 ABS/VSA FSR 20 1
1 ANA FAN 30 1
1 FÜSİBİL PRENSİP 150A
2 ALT FAN 30 1
2 TEC MTR 30 1
2 Yıkayıcı 20 1
2 – (20 A)
2 DHW 30 1
2 FR FAN 40 1
2 – (30A)
2 – (30A)
2 RR DEF 40 1
2 – (30A)
2 – (20 A)
3 – –
3 – –
3 – –
3 – –
4 PARK LAMBASI 10 A
5 – –
6 YANGINI DURDUR 10 A
7 – –
8 LH / L LO 10 A
9 – –
10 Sağ/Sol DÜ 10 A
11 IGPS 7,5 A
12 ENJEKTÖR (20 A)
13 H / L ANA 20 1
14 – –
15 FR BROUILLARD (10 A)
16 RİSK 15 1
17 – –
18 – –
19 – –
20 MG DEBRİYAJ 7,5 A
21 RLY MÜDÜRÜ 15 1
22 FI ALT 15 1
23 BOBİN IG 15 1
24 DBW 15 1
25 KÜÇÜK / ANA DURAK (20 A)
26 KORUMAK 10 A
27 – –
28 korna 10 A
29 RADYO 20 1
Motor bölmesi, sigorta kutusu B

B kaputunun altındaki sigorta kutusunun şeması: Honda Pilot (2018)

Motor bölmesindeki sigorta yerleşimi, Sigorta Kutusu B (2016, 2017, 2018)

Numara. Korumalı devre Amper
1 KUPASI ST1 (40 A)
1 4×4 (20 A)
1 IG MÜDÜR 30 1
1 IG İLKE 2 30 1
1 PTG MTR (40 A)
1 F/B İLKESİ2 60 A
1 F/B MÜDÜR 60 A
1 EPS 60 A
2 TL MÜDÜR (30A)
3 TL E-FREIN (20 A)
4 BMS 7,5 A
5 H/L YÜKSEK PRENSİP 20 1
6 FERMETÜR PTG (20 A)
7 ÖDÜL TO ACC 20 1
8 ACC RR SOKET (20 A)
9 FR DEGLACE (15A)
10 ACC/IG2.ANA 10 A
11 TL ÜCRETLER (20 A)
12 RÖLANTİ DUR ST KESME (30A)
13 rölantide DUR (30A)
14 rölantide DUR (30A)
15 TCU / SBW (15A)
16 RR ISITMALI KOLTUK (20 A)
17 STRLD 7,5 A



2019, 2020

Yolcu bölmesi

Pano sigorta kutusu şeması: Honda Pilot (2019, 2020)



Yolcu bölmesindeki sigorta yerleşimi, Sigorta Kutusu A (2019, 2020)

Numara. Korumalı devre Amper
1 PİLOT P / PENCERE 20 1
2 KİLİT 20 1
3 ZEKİ 7,5 A
4 YOLCU P / PENCERE 20 1
5 SOKET ACC FR 20 1
6 BENZİN POMPASI 20 1
7 ACG 15 1
8 ÖN CAM SİLECEĞİ 7,5 A
9 IG1 SMART (otomatik rölanti kapatmalı modeller)
ABS / VSA (otomatik rölanti kapatmasız modeller)		 7,5 A
10 SRS 10 A
11 LP / ARKA CAM 20 1
12 – –
13 ARKA RP / PENCERE 20 1
14 YAKIT KAPAĞI 20 1
15 DR P / KOLTUK (YATIRILABİLİR) (Tüm modellerde mevcut değildir) (20 A)
16 – –
17 ÖN ISITMALI KOLTUK (Tüm modellerde mevcut değildir) (20 A)
18 INTR LT 7,5 A
19 ARKA KAPI AÇMA L 10 A
20 YAN KAPININ KİLİDİ ​​AÇILMASI R 10 A
21 DRL 7,5 A
22 TUŞ KİLİDİ 7,5 A
23 AC 7,5 A
24 GERİ BİLDİRİM IG1a 7,5 A
25 İNST PANEL AYDINLATMA 7,5 A
26 LOMBER DESTEĞİ (Tüm modellerde bulunmaz) (10 A)
27 PARK LAMBALARI 7,5 A
28 SEÇENEK 10 A
29 BACK LT (Otomatik Rölanti Durdurmalı
Modeller ) SAYAÇ (Otomatik Rölanti Durdurma Olmayan Modeller)		 7,5 A
30 ARKA CAM SİLECEK 10 A
31 MOTOR ST (Otomatik Rölanti Durdurmalı Modeller)
MISS SOL (Otomatik Rölanti Durdurmalı Modeller)		 7,5 A
32 SRS 7,5 A
33 YOLCU KAPISI KİLİDİ 10 A
34 SÜRÜCÜ KAPISI KİLİDİ 10 A
35 SÜRÜCÜ KAPISININ AÇILMASI 10 A
36 SÜRÜCÜ P / KOLTUK (KAYAR) (Tüm modellerde bulunmaz) (20 A)
37 İK/G YÜKSEK 10 A
38 Sol / Sol YÜKSEK 10 A
39 GERİ BİLDİRİM IG1b 7,5 A
40 CAC 7,5 A
41 ARKA KAPI KİLİDİ ​​L 10 A
42 – –

Yolcu bölmesindeki sigorta yerleşimi, Sigorta Kutusu B (2019, 2020)

Numara. Korumalı devre Amper
A METRE 10 A
B ABS / VSA 7,5 A
C ACG 7,5 A
NS MICU 7,5 A
VE SES 15 1
F KORUMAK 10 A
G CAC 7,5 A
Motor bölmesi, sigorta kutusu A

Kaputun altındaki sigorta kutusunun şeması: Honda Pilot (2019, 2020)



Motor bölmesindeki sigorta yerleşimi, Sigorta Kutusu A (2019, 2020)

Numara. Korumalı devre Amper
1 – (70A)
1 sağ taraf fanı 30 1
1 ABS/VSA MTR 40 1
1 ABS/VSA FSR 20 1
1 ANA FAN 30 1
1 FÜSİBİL PRENSİP 150A
2 ALT FAN 30 1
2 TEC MTR 30 1
2 Yıkayıcı 20 1
2 GÜNEŞLİK (Tüm modellerde mevcut değildir) (20 A)
2 MOTOR TAKOZU 30 1
2 FR FAN 40 1
2 INVERTER A / C (Tüm modellerde bulunmaz) (30A)
2 STANDART AMPLİFİKATÖR (Tüm modellerde bulunmaz) (30A)
2 RR DEF 40 1
2 – (30A)
2 PREMIUM AMPLİFİKATÖR (Tüm modellerde bulunmaz) (20 A)
3 – –
3 – –
3 – –
3 – –
4 PARK LAMBASI 10 A
5 CRUISE CANCEL SW (Tüm modellerde bulunmaz) (7,5 A)
6 YANGINI DURDUR 10 A
7 FI SUB VSS (Tüm modellerde bulunmaz) (10 A)
8 LH / L LO 10 A
9 –
10 Sağ/Sol DÜ 10 A
11 IGPS 7,5 A
12 ENJEKTÖR 20 1
13 H / L ANA 20 1
14 FI-ECU YEDEKLEME (Tüm modellerde bulunmaz) (10 A)
15 FR FOG (Tüm modellerde mevcut değildir) (10 A)
16 RİSK 15 1
17 YOLCU KOLTUĞU / YOLCU KOLTUĞU (YATAN) (Tüm modellerde mevcut değildir) (20 A)
18 YOLCU P / KOLTUK (KAYAR) (Tüm modellerde mevcut değildir) (20 A)
19 PREMIUM AMPLİFİKATÖR (Tüm modellerde bulunmaz) (20 A)
20 MG DEBRİYAJ 7,5 A
21 RLY MÜDÜRÜ 15 1
22 FI ALT 15 1
23 BOBİN IG 15 1
24 DBW 15 1
25 KÜÇÜK / ANA DURAK 20 1
26 KORUMAK 10 A
27 HTD STRG TEKERLEK (Tüm modellerde mevcut değildir) (15A)
28 korna 10 A
29 RADYO 15A / 20A
Motor bölmesi, sigorta kutusu B

B kaputunun altındaki sigorta kutusunun şeması: Honda Pilot (2019, 2020)

Motor bölmesindeki sigorta yerleşimi, Sigorta Kutusu B (2019, 2020)

Numara. Korumalı devre Amper
1 ST CUT1 (Tüm modellerde bulunmaz) (40 A)
1 4WD (Tüm modellerde mevcut değildir) (20 A)
1 IG MÜDÜR 30 1
1 IG İLKE 2 30 1
1 TAILGATE MOTOR P / BAGAJ KAPAĞI (Tüm modellerde mevcut değildir) (40 A)
1 F/B İLKESİ2 60 A
1 F/B MÜDÜR 60 A
1 EPS 60 A
2 ANA RÖMORK (30A)
3 E-FREN RÖMORK (20 A)
4 AKÜ SENSÖRÜ 7,5 A
5 H/L YÜKSEK PRENSİP 20 1
6 P / HATCHBACK (20 A)
7 ÖDÜL TO ACC 20 1
8 ACC RR JACK (Tüm modellerde bulunmaz) (20 A)
9 ÖN CAM SİLECEK (Tüm modellerde mevcut değildir) (15A)
10 ACC/IG2_ANA 10 A
11 RÖMORK ÜCRETLERİ (20 A)
12 BOŞTA DUR ST KESME (Tüm modellerde mevcut değildir) (30A)
13 BOŞTA STOP (Tüm modellerde mevcut değildir) (30A)
14 BOŞTA STOP (Tüm modellerde mevcut değildir) (30A)
15 ELEKTRONİK HIZ SEÇİCİ (Tüm modellerde bulunmaz) (15A)
16 RR ISITMALI KOLTUK (Tüm modellerde mevcut değildir) (20 A)
17 ST KUPON GERİ 7,5 A
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
