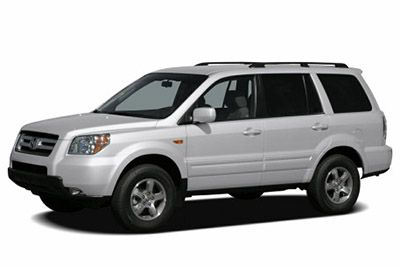

Bu yazıda, 2003’ten 2008’e kadar üretilen ilk nesil Honda Pilot’u ele alıyoruz. Burada
Sigorta düzeni Honda Pilot 2003-2008
Yolcu bölmesi

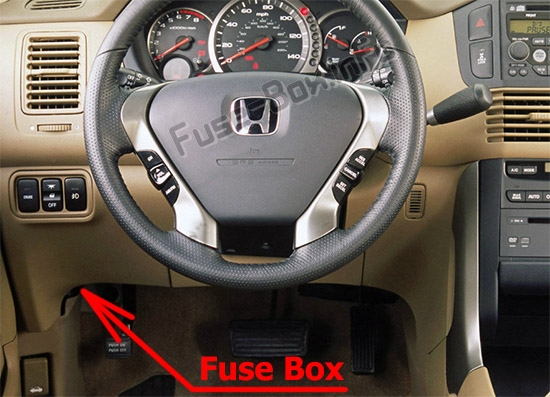

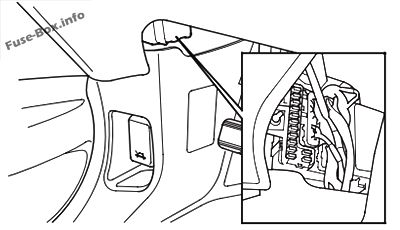

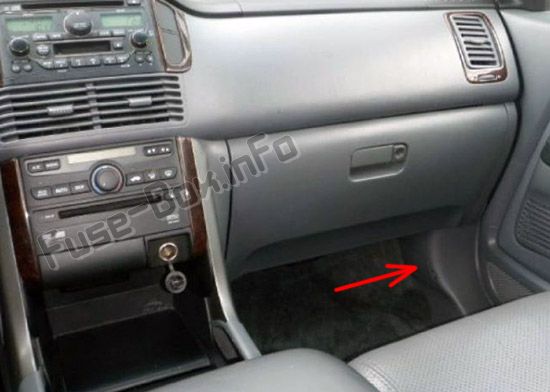

İç sigorta kutuları, her iki tarafta ön panelin altında bulunur.

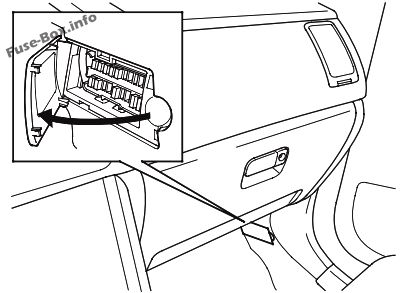

Yolcu tarafı sigorta kutusunu açmak için kapağın sağ kenarını çekin.
Makine bölümü

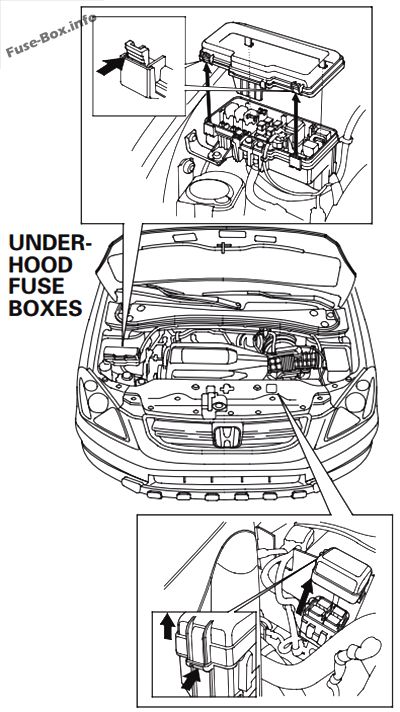

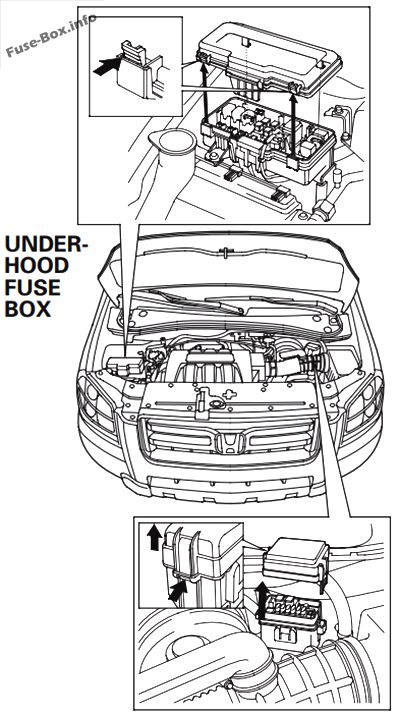

Kaputun altındaki ana sigorta kutusu, motor bölmesinin yolcu tarafında bulunur.
İkincil sigorta kutusu motor bölmesinde akünün yanında veya solunda bulunur.
2003, 2004
İç mekan, sürücü tarafı

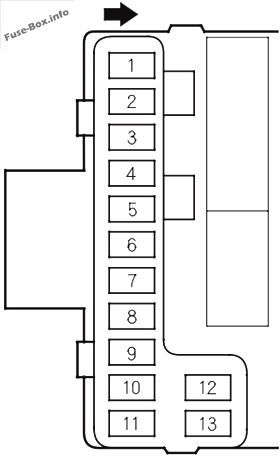

Sürücü tarafındaki yolcu bölmesindeki sigorta yerleşimi (2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Benzin pompası |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Isıtıcı k10trolü, A/C debriyaj rölesi, soğutma fanı rölesi |
| 4 | 7,5 A | Elektrikli ayna, VTM-4 |
| 5 | 7,5 A | Gündüz sürüş farları (Kanada modellerinde) |
| 6 | 15 1 | ECU (PCM), hız sabitleyici |
| 7 | 7,5 A | OPDS, Arka silecek |
| 8 | 7,5 A | ACC Rölesi |
| 9 | 10 A | Geri vites lambaları, gösterge lambaları |
| 10 | 7,5 A | yanıp sönen |
| 11 | 15 1 | IG bobinleri |
| 12 | 30 1 | Ön cam sileceği |
| 13 | 7,5 A | Başlat sinyali |
İç, yolcu tarafı

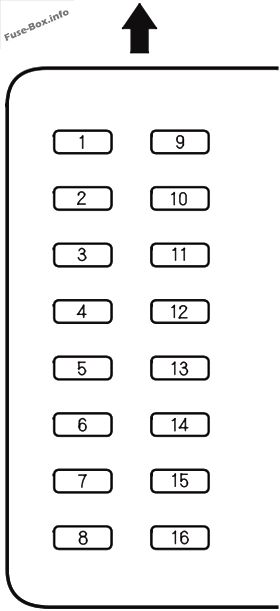

Yolcu bölmesindeki sigorta yerleşimi, yolcu tarafı (2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Sürücünün elektrikli camı |
| 2 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 3 | 20 1 | Isıtmalı koltuk (Kanada modellerinde) |
| 4 | 20 1 | Elektrikli sürgülü sürücü koltuğu |
| 5 | – | Kullanılmamış |
| 6 | 10 A | Gündüz sürüş farları (Kanada modellerinde) |
| 7 | 20 1 | Sürücü tarafı elektrikli arka cam |
| 8 | 20 1 | Elektrikli ön yolcu camı |
| 9 | 15 1 | Ön aksesuar soketi, Radyo |
| 10 | 15 1 | Küçük ışık |
| 11 | 10 A | İç aydınlatma, Navi |
| 12 | 20 1 | Elektrikli kapı kilidi |
| 13 | 7,5 A | Korumak |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 20 1 | Yolcu tarafında arka elektrikli cam |
Motor bölmesi, 1incil sigorta kutusu

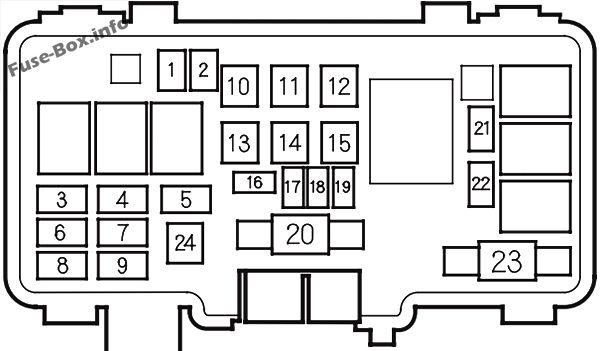

Motor bölmesindeki sigorta yerleşimi, 1incil sigorta kutusu (2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Yedek sigorta |
| 2 | 30 1 | Yedek sigorta |
| 3 | 20 1 | Sağ far |
| 4 | 15 1 | ACG S |
| 5 | 15 1 | Risk |
| 6 | – | Kullanılmamış |
| 7 | 20 1 | Durmak |
| 8 | 20 1 | Sol far |
| 9 | 20 1 | Radyo |
| 10 | 40 1 | Elektrikli cam motoru |
| 11 | 40 1 | Elektrikli koltuk |
| 12 | 30 1 | Arka buz çözücü |
| 13 | 40 1 | Yedekleme, ACC |
| 14 | 30 1 | Arka Klima |
| 15 | 40 1 | Isıtma motoru |
| 16 | 30 1 | Fan |
| 17 | 7,5 A | Yedek sigorta |
| 18 | 10 A | Yedek sigorta |
| 19 | 15 1 | Yedek sigorta |
| 20 | 120A | pil |
| 21 | 30 1 | K10denser fanı |
| 22 | 7,5 A | MG debriyaj |
| 23 | 50 A | Ana IGI |
| 24 | 20 1 | Römork (aksesuar) |
Motor bölmesi, ikincil sigorta kutusu
Motor bölmesindeki sigorta yerleşimi, ikincil sigorta kutusu (2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 40 1 | ABS motoru |
| 2 | 20 1 | ABS F/S |
| 3 | 20 1 | Arka ACC soketi |
| 4 | 20 1 | 4×4 |
2005, 2006, 2007, 2008
İç mekan, sürücü tarafı
Sürücü tarafındaki yolcu bölmesindeki sigorta yerleşimi (2005, 2006, 2007, 2008)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Benzin pompası |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Isıtıcı k10trolü, A/C debriyaj rölesi, soğutma fanı rölesi |
| 4 | 7,5 A | Elektrikli ayna, VTM-4 |
| 5 | 7,5 A | Gündüz sürüş farları (Kanada modelleri) |
| 6 | 15 1 | ECU (PCM), hız sabitleyici |
| 7 | 7,5 A | OPDS, Arka silecek |
| 8 | 7,5 A | ACC Rölesi |
| 9 | 10 A | Geri vites lambaları, gösterge lambaları |
| 10 | 7,5 A | yanıp sönen |
| 11 | 7,5 A | VTM-4 |
| 12 | 30 1 | Ön cam sileceği |
| 13 | – | Kullanılmamış |
İç, yolcu tarafı
Yolcu bölmesindeki sigorta yerleşimi, yolcu tarafı (2005, 2006, 2007, 2008)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Sürücünün elektrikli camı |
| 2 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 3 | 20 1 | Isıtmalı koltuk (Kanada modelleri) |
| 4 | 20 1 | Elektrikli sürgülü sürücü koltuğu |
| 5 | – | Kullanılmamış |
| 6 | 10 A | Gündüz sürüş farları (Kanada modelleri) |
| 7 | 20 1 | Sürücü tarafı elektrikli arka cam |
| 8 | 20 1 | Elektrikli ön yolcu camı |
| 9 | 15 1 | Ön aksesuar soketi, Radyo |
| 10 | 15 1 | Küçük ışık |
| 11 | 10 A | İç aydınlatma, Navi |
| 12 | 20 1 | Elektrikli kapı kilidi |
| 13 | 7,5 A | Korumak |
| 14 | 7,5 A | açılır tavan |
| 15 | 20 1 | açılır tavan |
| 16 | 20 1 | Yolcu tarafında arka elektrikli cam |
Motor bölmesi, 1incil sigorta kutusu
Motor bölmesindeki sigorta yerleşimi, 1incil sigorta kutusu (2005, 2006, 2007, 2008)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Yedek sigorta |
| 2 | 30 1 | Yedek sigorta |
| 3 | 20 1 | Sağ far |
| 4 | 15 1 | ACG S |
| 5 | 15 1 | Risk |
| 6 | – | Kullanılmamış |
| 7 | 20 1 | Durmak |
| 8 | 20 1 | Sol far |
| 9 | 20 1 | Radyo |
| 10 | 40 1 | Elektrikli cam motoru |
| 11 | 40 1 | Elektrikli koltuk |
| 12 | 30 1 | Arka buz çözücü |
| 13 | 40 1 | Yedekleme, ACC |
| 14 | 30 1 | Arka Klima |
| 15 | 40 1 | Isıtma motoru |
| 16 | 30 1 | Fan |
| 17 | 7,5 A | Yedek sigorta |
| 18 | 10 A | Yedek sigorta |
| 19 | 15 1 | Yedek sigorta |
| 20 | 120A | pil |
| 21 | 30 1 | K10denser fanı |
| 22 | 7,5 A | MG debriyaj |
| 23 | 50 A | Ana IGI |
| 24 | – | Römork (aksesuar) |
Motor bölmesi, ikincil sigorta kutusu
Motor bölmesindeki sigorta yerleşimi, ikincil sigorta kutusu (2005)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 40 1 | Relais ABS F / S |
| 2 | 20 1 | Relais VSA F/S |
| 3 | 30 1 | VSA motoru |
| 4 | 40 1 | ABS motoru |
| 5 | 20 1 | 4×4 |
| 6 | 20 1 | Arka aksesuar soketi |
| 7 | 15 1 | ETCS |
| 8 | 15 1 | IG bobinleri |
| 9 | 15 1 | DİZLER |
| 10 | 7,5 A | TPMS |
| 11 | (15A) | (FR BROUILLARD) |
Motor bölmesindeki sigorta yerleşimi, ikincil sigorta kutusu (2006, 2007, 2008)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | AC İNVERTÖR |
| 2 | 40 1 | Relais VSA F/S |
| 3 | 30 1 | VSA motoru |
| 4 | 20 1 | VTM-4 |
| 5 | 10 A | DHW |
| 6 | 15 1 | Arka aksesuar soketi |
| 7 | 15 1 | ETCS |
| 8 | 15 1 | IG bobinleri |
| 9 | 15 1 | LAF |
| 10 | 7,5 A | TPMS |
| 11 | (20 A) | (FR BROUILLARD) |
