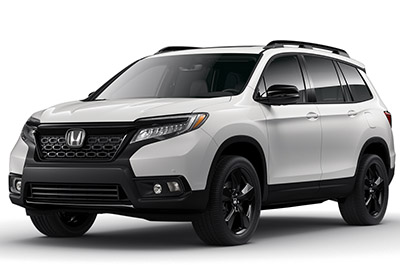

Bu yazımızda 2019’dan günümüze kadar mevcut olan üçüncü nesil Honda Pasaportunu ele alıyoruz. Burada
Sigorta düzeni Honda Pasaport 2019-…

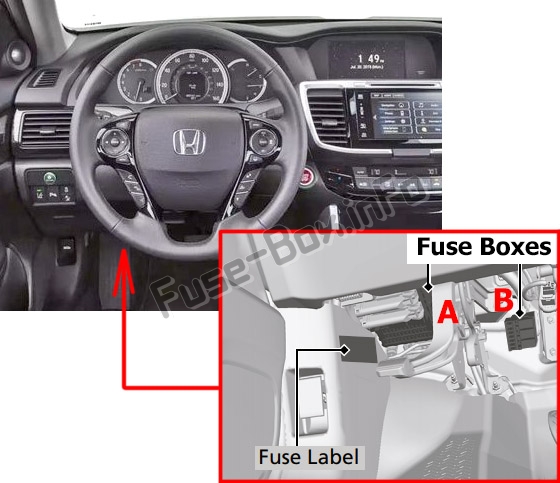

Yolcu bölmesi
Gösterge panelinin altında bulunur.
Sigorta yerleri yan panele yapıştırılmış etikette gösterilmiştir.

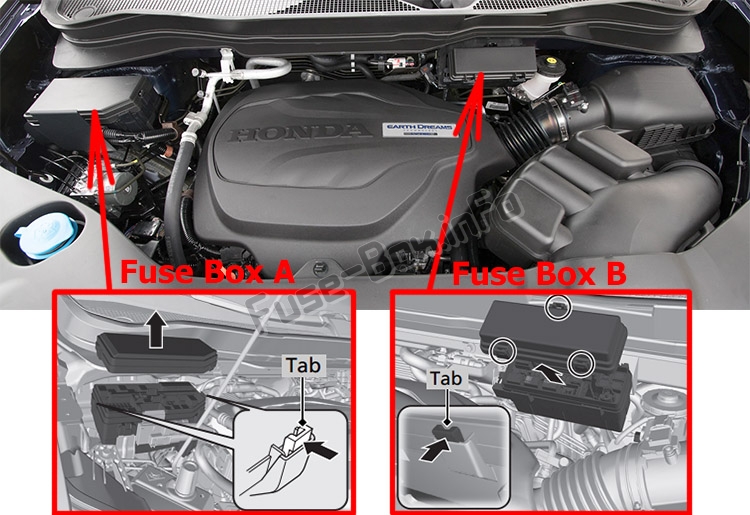

Makine bölümü
Sigorta kutusu A: Yolcu tarafında amortisör muhafazasının yanında bulunur.
Sigorta kutusu B: fren hidroliği deposunun yanında bulunur.
Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.
2019
Yolcu bölmesi

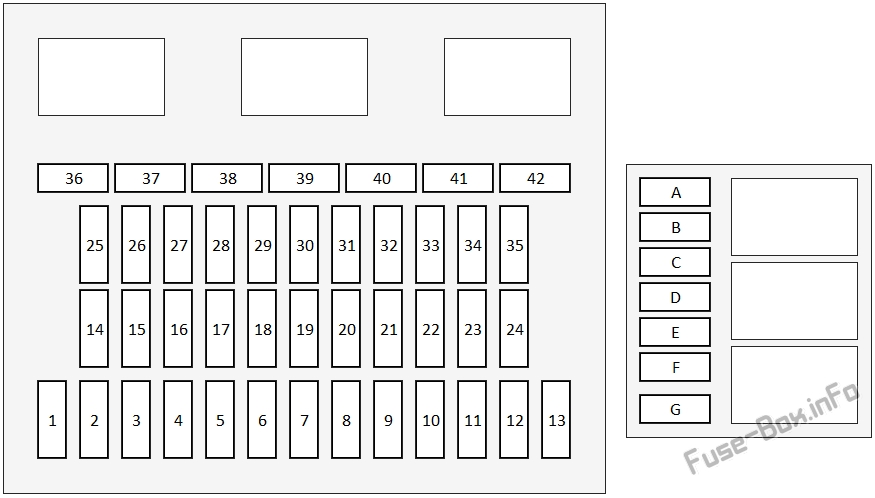

Yolcu bölmesindeki sigorta yerleşimi Sigorta kutusu A (2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | PİLOT P / PENCERE | 20 1 |
| 2 | KİLİT | 20 1 |
| 3 | ZEKİ | 7,5 A |
| 4 | YOLCU P / PENCERE | 20 1 |
| 5 | SOKET ACC FR | 20 1 |
| 6 | BENZİN POMPASI | 20 1 |
| 7 | ACG | 15 1 |
| 8 | ÖN CAM SİLECEĞİ | 7,5 A |
| 9 | IG1 AKILLI | 7,5 A |
| 10 | SRS | 10 A |
| 11 | LP / ARKA CAM | 20 1 |
| 12 | – | – |
| 13 | ARKA RP / PENCERE | 20 1 |
| 14 | YAKIT KAPAĞI | 20 1 |
| 15 | DR P / KOLTUK (YATIRILABİLİR) (Tüm modellerde mevcut değildir) | (20 A) |
| 16 | – | – |
| 17 | ÖN KOLTUK ISITICI (Tüm modellerde bulunmaz) | (20 A) |
| 18 | INTR LT | 7,5 A |
| 19 | ARKA KAPI AÇMA L | 10 A |
| 20 | YAN KAPININ KİLİDİ AÇILMASI R | 10 A |
| 21 | DRL | 7,5 A |
| 22 | TUŞ KİLİDİ | 7,5 A |
| 23 | AC | 7,5 A |
| 24 | GERİ BİLDİRİM IG1a | 7,5 A |
| 25 | İNST PANEL AYDINLATMA | 7,5 A |
| 26 | LOMBER DESTEĞİ (Tüm modellerde bulunmaz) | (10 A) |
| 27 | PARK LAMBALARI | 7,5 A |
| 28 | SEÇENEK | 10 A |
| 29 | İADE LT | 7,5 A |
| 30 | ARKA CAM SİLECEK | 10 A |
| 31 | ST MOTOR | 7,5 A |
| 32 | SRS | 7,5 A |
| 33 | YOLCU KAPISI KİLİDİ | 10 A |
| 34 | SÜRÜCÜ KAPISI KİLİDİ | 10 A |
| 35 | SÜRÜCÜ KAPISININ AÇILMASI | 10 A |
| 36 | SÜRÜCÜ P / KOLTUK (KAYAR) (Tüm modellerde bulunmaz) | (20 A) |
| 37 | İK/G YÜKSEK | 10 A |
| 38 | Sol / Sol YÜKSEK | 10 A |
| 39 | GERİ BİLDİRİM IG1b | 7,5 A |
| 40 | CAC | 7,5 A |
| 41 | ARKA KAPI KİLİDİ L | 10 A |
| 42 | – | – |
Yolcu bölmesindeki sigorta yerleşimi Sigorta Kutusu B (2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| A | METRE | 10 A |
| B | ABS / VSA | 7,5 A |
| C | ACG | 7,5 A |
| NS | MICU | 7,5 A |
| VE | SES | 15 1 |
| F | KORUMAK | 10 A |
| G | CAC | 7,5 A |

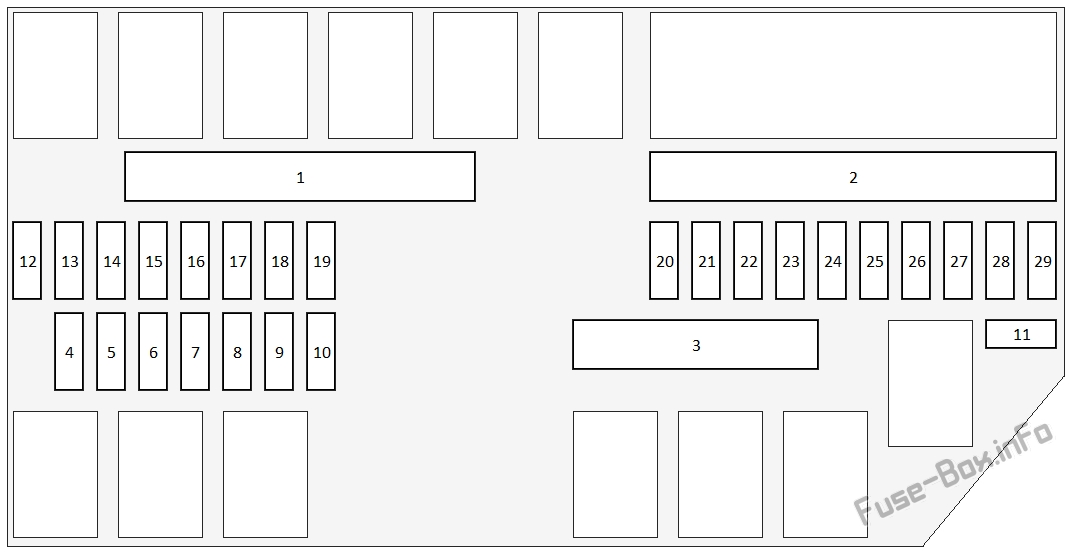

Motor bölmesi sigorta kutusu A
Motor bölmesindeki sigorta yerleşimi Sigorta Kutusu A (2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | – | (70A) |
| 1 | sağ taraf fanı | 30 1 |
| 1 | ABS/VSA MTR | 40 1 |
| 1 | ABS/VSA FSR | 20 1 |
| 1 | ANA FAN | 30 1 |
| 2 | FÜSİBİL PRENSİP | 150A |
| 2 | ALT FAN | 30 1 |
| 2 | TEC MTR | 30 1 |
| 2 | Yıkayıcı | 20 1 |
| 2 | PREMIUM AMPLİFİKATÖR (Tüm modellerde bulunmaz) | (20 A) |
| 2 | MOTOR TAKOZU | 30 1 |
| 2 | FR FAN | 40 1 |
| 2 | INVERTER A / C (Tüm modellerde bulunmaz) | (30A) |
| 2 | STANDART AMPLİFİKATÖR (Tüm modellerde bulunmaz) | (30A) |
| 2 | RR DEF | 40 1 |
| 2 | – | (30A) |
| 2 | PREMIUM AMPLİFİKATÖR (Tüm modellerde bulunmaz) | (20 A) |
| 3 | – | – |
| 3 | – | – |
| 3 | – | – |
| 3 | – | – |
| 4 | PARK LAMBASI | 10 A |
| 5 | CRUISE İPTAL Yazılımı | (7,5 A) |
| 6 | YANGINI DURDUR | 10 A |
| 7 | FI ALT VSS | 10 A |
| 8 | LH / L LO | 10 A |
| 9 | – | – |
| 10 | Sağ/Sol DÜ | 10 A |
| 11 | IGPS | 7,5 A |
| 12 | ENJEKTÖR | 20 1 |
| 13 | H / L ANA | 20 1 |
| 14 | FI-ECU YEDEKLEME | 10 A |
| 15 | FR FOG (Tüm modellerde mevcut değildir) | (10 A) |
| 16 | RİSK | 15 1 |
| 17 | YOLCU KOLTUĞU / YOLCU KOLTUĞU (YATAN) (Tüm modellerde mevcut değildir) | (20 A) |
| 18 | YOLCU P / KOLTUK (KAYAR) (Tüm modellerde mevcut değildir) | (20 A) |
| 19 | – | – |
| 20 | MG DEBRİYAJ | 7,5 A |
| 21 | RLY MÜDÜRÜ | 15 1 |
| 22 | FI ALT | 15 1 |
| 23 | BOBİN IG | 15 1 |
| 24 | DBW | 15 1 |
| 25 | KÜÇÜK / ANA DURAK | 20 1 |
| 26 | KORUMAK | 10 A |
| 27 | HTD STRG TEKERLEK (Tüm modellerde mevcut değildir) | (15A) |
| 28 | korna | 10 A |
| 29 | RADYO/USB | 15 1 |

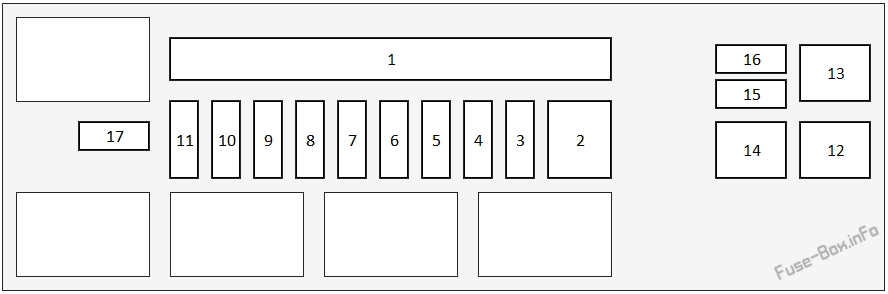

Motor bölmesi sigorta kutusu B
Motor bölmesindeki sigorta yerleşimi Sigorta Kutusu B (2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | – | (40 A) |
| 1 | 4WD (Tüm modellerde mevcut değildir) | (20 A) |
| 1 | IG MÜDÜR | 30 1 |
| 1 | IG İLKE 2 | 30 1 |
| 1 | TAILGATE MOTOR P / BAGAJ KAPAĞI (Tüm modellerde mevcut değildir) | (40 A) |
| 1 | F/B İLKESİ2 | 60 A |
| 1 | F/B MÜDÜR | 60 A |
| 1 | EPS | 60 A |
| 2 | ANA RÖMORK | (30A) |
| 3 | E-FREN RÖMORK | (20 A) |
| 4 | AKÜ SENSÖRÜ | 7,5 A |
| 5 | H/L YÜKSEK PRENSİP | 20 1 |
| 6 | BAGAJ KAPAĞI KAPATMA P / BAGAJ KAPAĞI (Tüm modellerde mevcut değildir) | (20 A) |
| 7 | ÖDÜL TO ACC | 20 1 |
| 8 | ACC RR JACK (Tüm modellerde bulunmaz) | (20 A) |
| 9 | ÖN CAM SİLECEK (Tüm modellerde mevcut değildir) | (15A) |
| 10 | ACC/IG2_ANA | 10 A |
| 11 | RÖMORK ÜCRETLERİ | (20 A) |
| 12 | RÖLANTİ DUR ST KESME | 30 1 |
| 13 | rölantide DUR | 30 1 |
| 14 | rölantide DUR | 30 1 |
| 15 | ELEKTRONİK HIZ SEÇİCİ | 15 1 |
| 16 | RR ISITMALI KOLTUK (Tüm modellerde mevcut değildir) | (20 A) |
| 17 | ST KUPON GERİ | 7,5 A |
