Sigorta düzeni Honda Odyssey 2011-2017
Sigorta kutusu konumu
Aracın sigortaları 5 sigorta kutusunda bulunur.
Sigortaların yerleri, sigorta kutularının kapaklarında veya etiketlerinde belirtilmiştir.
Sigortaların yerleri, sigorta kutularının kapaklarında veya etiketlerinde belirtilmiştir.

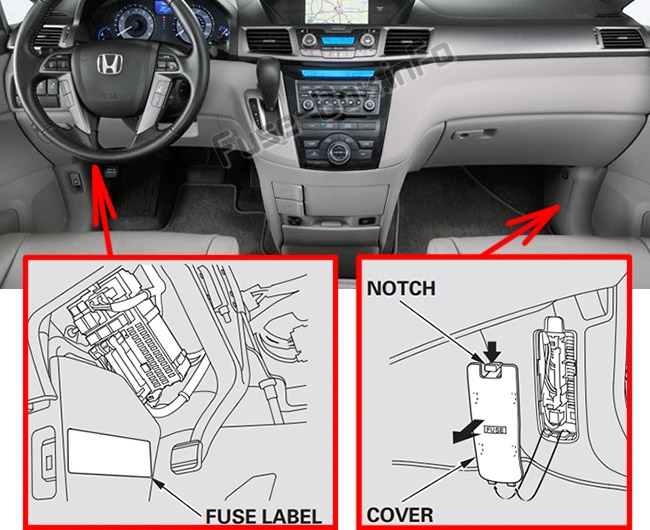

Yolcu bölmesi

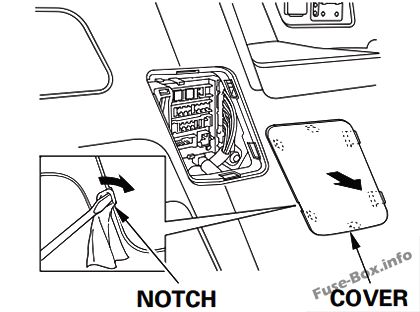

Çizilmeleri önlemek için kapağın kenarına 1 bez yerleştirin, ardından küçük 1 düz tornavida kullanarak orta kenarındaki çentiği hafifçe kaldırarak çıkarın.

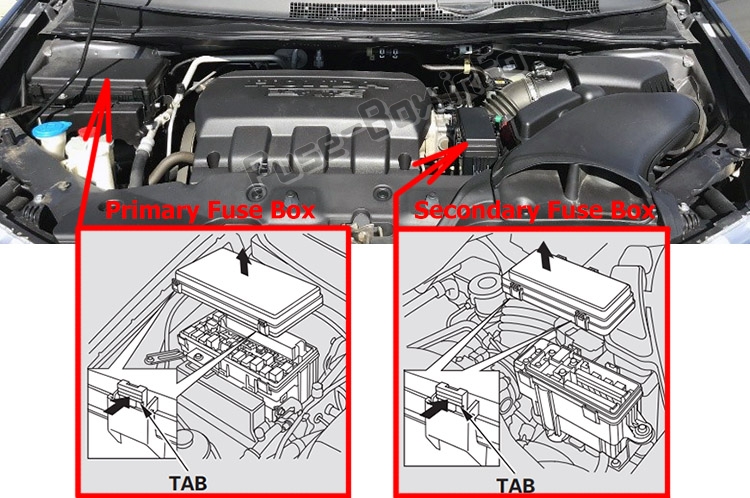

Makine bölümü
Sigorta kutusu şemaları
2011, 2012, 2013
Sürücü kabini

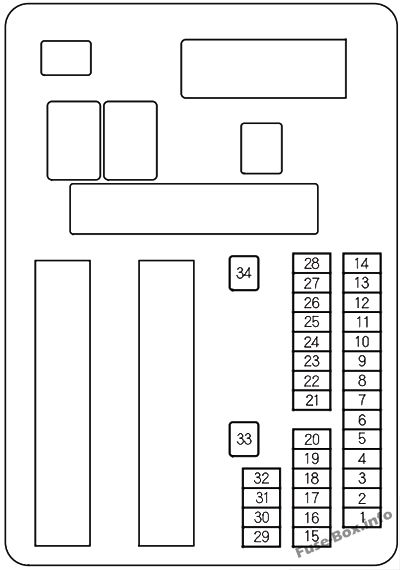

Sürücü tarafındaki yolcu bölmesindeki sigorta yerleşimi (2011, 2012, 2013)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Kapı kilidi motoru 1 (kilit) |
| 2 | 7,5 A | Kapı kilidi motoru 2 (kilitleme) |
| 3 | 7,5 A | Sürücü kapısı kilit motoru (kilit) |
| 4 | 7,5 A | Kapı kilidi motoru 1 (kilit açma) |
| 5 | 7,5 A | Kapı kilidi motoru 2 (kilit açma) |
| 6 | 7,5 A | Sürücü kapısının kilidinin açılması |
| 7 | 20 1 | Ana kapı kilidi |
| 8 | – | Kullanılmamış |
| 9 | 20 1 | Sürücü tarafı sürgülü kapı kapatıcısı (varsa) |
| 10 | 15 1 | Arka sigorta kutusu |
| 11 | 7,5 A | Metre |
| 12 | 20 1 | Kaputun altındaki ana sigorta kutusu |
| 13 | 7,5 A | Aksesuar |
| 14 | 7,5 A | KH |
| 15 | 20 1 | Elektrikli sürgülü sürücü koltuğu |
| 16 | 20 1 | Sunroof (varsa) |
| 17 | 20 1 | Sol arka elektrikli cam |
| 18 | – | – |
| 19 | 20 1 | Sürücünün elektrikli camı |
| 20 | – | – |
| 21 | 20 1 | Benzin pompası |
| 22 | 15 1 | Yolcu tarafı sigorta kutusu |
| 23 | 7,5 A | VSA |
| 24 | 7,5 A | ACG AS |
| 25 | 7,5 A | STRLD |
| 26 | 7,5 A | BURADA |
| 27 | 7,5 A | DRL |
| 28 | 7,5 A | ACC tuş kilidi |
| 29 | 7,5 A | Elektrikli sürücü koltuğu (varsa), bel desteği |
| 30 | 7,5 A | TPMS |
| 31 | – | – |
| 32 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 33 | 40 1 | Sürücü tarafı elektrikli kayar kapı motoru (varsa) |
| 34 | – | – |
İç, yolcu tarafı

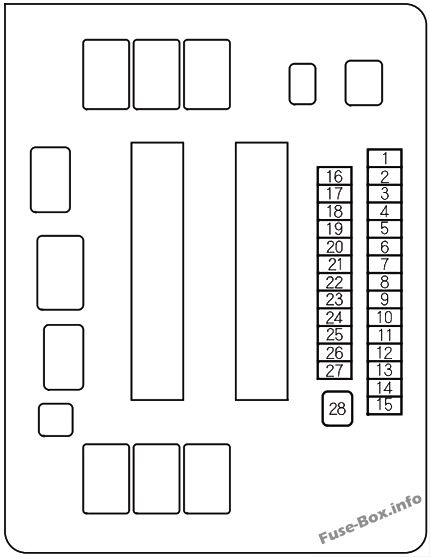

Yolcu bölmesindeki sigorta yerleşimi, yolcu tarafı (2011, 2012, 2013)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | Premium amplifikatör (varsa) |
| 2 | 20 1 | Arka sağ elektrikli cam |
| 3 | 10 A | DHW |
| 4 | – | – |
| 5 | 20 1 | Isıtmalı koltuklar (varsa) |
| 6 | – | – |
| 7 | 20 1 | Elektrikli sürgülü ön yolcu koltuğu (varsa) |
| 8 | 20 1 | Elektrikli yatırılabilen ön yolcu koltuğu (varsa) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | 20 1 | Yolcu tarafı elektrikli sürgülü kapı kapatıcı (varsa) |
| 14 | 15 1 | Arka aksesuar güç soketi |
| 15 | 15 1 | Ön aksesuarlar için elektrik prizi (varsa) |
| 16 | – | – |
| 17 | – | – |
| 18 | 20 1 | Elektrikli ön yolcu camı |
| 19 | 10 A | SRS |
| 20 | 7,5 A | ECU A.Ş. |
| 21 | 7,5 A | Kendinden seviyeli far (varsa) |
| 22 | – | – |
| 23 | 7,5 A | OPDS |
| 24 | – | – |
| 25 | 7,5 A | Gösterge paneli aydınlatması |
| 26 | – | – |
| 27 | 15 1 | Ön aksesuarlar için elektrik prizi |
| 28 | – | – |

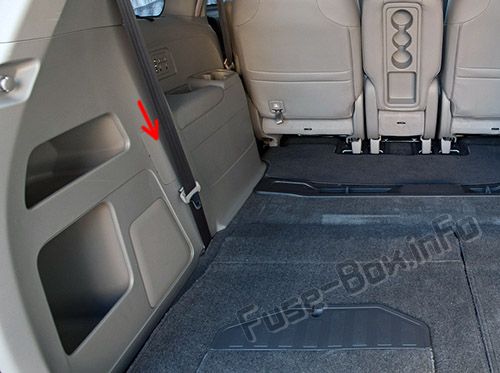

Arka sigorta kutusu

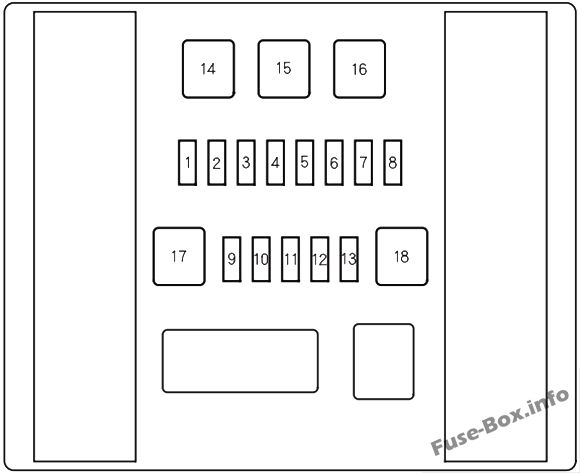

Arka sigorta kutusundaki sigorta yerleşimi (2011, 2012, 2013)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Elektrikli kapı kapatıcı (varsa) |
| 2 | – | Kullanılmamış |
| 3 | – | – |
| 4 | 10 A | Bagaj kapağı (varsa) |
| 5 | 7,5 A | Sol arka kapı kilidi |
| 6 | – | – |
| 7 | – | – |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | 10 A | Arka cam sileceği |
| 13 | 7,5 A | sağ arka ekus |
| 14 | 40 1 | Elektrikli bagaj kapağı motoru (varsa) |
| 15 | 30 1 | AC invertör (varsa) |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
Motor bölmesi, 1incil sigorta kutusu
farklı pazarlar için modellerde farklılık

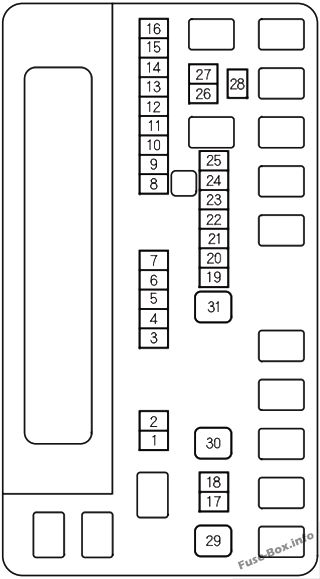

Motor bölmesindeki sigorta yerleşimi, 1incil sigorta kutusu (2011, 2012, 2013)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | 15 1 | ACG FR |
| 4 | 15 1 | yıkayıcı |
| 5 | 7,5 A | VBSOL |
| 6 | 7,5 A | ECU FR |
| 7 | – | – |
| 8 | 15 1 | FI Alt |
| 9 | 15 1 | DBW |
| 10 | 15 1 | Ana FI |
| 11 | 15 1 | Ateşleme bobini |
| 12 | – | – |
| 13 | 7,5 A | FI ECU (Tüm modellerde bulunmaz) |
| 14 | – | – |
| 15 | 20 1 | Radyo |
| 16 | 10 A | Korumak |
| 17 | 7,5 A | MG debriyaj |
| 18 | 20 1 | Ön sis farları (varsa) |
| 19 | – | – |
| 20 | 10 A | Sağ uzun far |
| 21 | – | – |
| 22 | 10 A | Küçük ışıklar |
| 23 | – | – |
| 24 | 10 A | Sol uzun far |
| 25 | – | – |
| 26 | 15 1 | Sağ kısa huzme |
| 27 | 15 1 | Sol far kısa huzmeli |
| 28 | 7,5 A | IGPS yağ seviyesi |
| 29 | 30 1 | Fan |
| 30 | 30 1 | ikincil fan |
| 31 | 30 1 | Ana silecek |
Motor bölmesi, ikincil sigorta kutusu

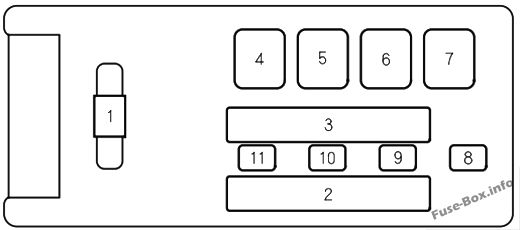

Motor bölmesindeki sigorta yerleşimi, ikincil sigorta kutusu (2011, 2012, 2013)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 125 A | pil |
| 2-1 | 60 A | Ana fan |
| 2-2 | 50 A | Yolcu tarafı sigorta kutusu 2 |
| 2-3 | 30 1 | Arka fan |
| 2-4 | 30 1 | Ana FI |
| 2-5 | 40 1 | VSA motoru |
| 2-6 | 30 1 | Dur ve korna, tehlike |
| 2-7 | 30 1 | VSA FSR |
| 2-8 | 30 1 | Ana pil yönetim sistemi |
| 3-1 | 50 A | Sürücü tarafı sigorta kutusu 2 |
| 3-2 | 50 A | IG1 Müdürü |
| 3-3 | 60 A | Arka sigorta kutusu 1 |
| 3-4 | 50 A | Yolcu tarafı sigorta kutusu 1 |
| 3-5 | 50 A | Sürücü tarafı sigorta kutusu 1 |
| 3-6 | 60 A | Kaputun altındaki ana sigorta kutusu |
| 3-7 | 40 1 | Ön fan |
| 3-8 | 40 1 | Yolcu tarafı elektrikli kayar kapı motoru (varsa) |
| 4 | – | – |
| 5 | – | – |
| 6 | 40 1 | Arka cam buğu çözücü |
| 7 | – | – |
| 8 | 7,5 A | Pil yönetim sistemi |
| 9 | 20 1 | Dur ve korna |
| 10 | 15 1 | Risk |
| 11 | 7,5 A | İç mekan ışıkları |
2014, 2015, 2016, 2017
Sürücü tarafındaki yolcu bölmesindeki sigorta yerleşimi (2014, 2015, 2016, 2017)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | Ön yolcu kapısı kilidi | 7,5 A |
| 2 | Arka yolcu kapısı kilidi | 7,5 A |
| 3 | Sürücü kapısı kilidi | 7,5 A |
| 4 | Ön yolcu kapısının kilidinin açılması | 7,5 A |
| 5 | Arka yolcu kapısının kilidinin açılması | 7,5 A |
| 6 | Sürücü kapısının kilidinin açılması | 7,5 A |
| 7 | Ana kapı kilidi | 20 1 |
| 8 | Seçenek FI AC (isteğe bağlı) | 10 A |
| 9 | Sürücü tarafı elektrikli sürgülü kapı kapatıcı (opsiy10el) | (20 A) |
| 10 | Arka sigorta kutusu | 15 1 |
| 11 | Metre | 7,5 A |
| 12 | Motor bölmesi sigorta kutusu (yolcu tarafı) | 20 1 |
| 13 | Aksesuar | 7,5 A |
| 14 | STS (isteğe bağlı) | 7,5 A |
| 15 | Elektrikli sürgülü sürücü koltuğu | 20 1 |
| 16 | Sunroof (opsiy10el) | (20 A) |
| 17 | Sürücü tarafı arka elektrikli cam | 20 1 |
| 18 | Akıllı giriş sistemi (isteğe bağlı) | (10 A) |
| 19 | Sürücünün elektrikli camı | 20 1 |
| 20 | – | – |
| 21 | Benzin pompası | 20 1 |
| 22 | Yolcu tarafı sigorta kutusu | 15 1 |
| 23 | VSA | 7,5 A |
| 24 | ACG AS | 7,5 A |
| 25 | STRLD | 7,5 A |
| 26 | BURADA | 7,5 A |
| 27 | DRL | (7,5 A) |
| 28 | ACC tuş kilidi | 7,5 A |
| 29 | Elektrikli sürücü koltuğu bel desteği (isteğe bağlı) | (7,5 A) |
| 30 | TPMS | 7,5 A |
| 31 | – | – |
| 32 | Elektrikli yatırılabilen sürücü koltuğu | 20 1 |
| 33 | Sürücü tarafı elektrikli kayar kapı motoru (opsiy10el) | (40 A) |
| 34 | – | – |
Yolcu bölmesindeki sigorta yerleşimi, yolcu tarafı (2014, 2015, 2016, 2017)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | Premium amplifikatör (isteğe bağlı) | (30A) |
| 2 | Arka yolcu tarafında elektrikli cam | 20 1 |
| 3 | DHW | 10 A |
| 4 | – | – |
| 5 | Isıtmalı koltuklar (isteğe bağlı) | (15A) |
| 6 | – | – |
| 7 | Elektrikli sürgülü ön yolcu koltuğu | (20 A) |
| 8 | Elektrikli ön yolcu koltuğu yatırma | (20 A) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | Yolcu tarafı elektrikli sürgülü kapı kapatıcı (opsiy10el) | (20 A) |
| 14 | Arka aksesuar güç soketi | 15 1 |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Elektrikli ön yolcu camı | 20 1 |
| 19 | SRS | 10 A |
| 20 | ECU A.Ş. | 7,5 A |
| 21 | Far ayarlayıcı (isteğe bağlı) | (7,5 A) |
| 22 | – | – |
| 23 | OPDS (isteğe bağlı) | (7,5 A) |
| 24 | OPDS (isteğe bağlı) | (7,5 A) |
| 25 | İç aydınlatma) | 7,5 A |
| 26 | – | – |
| 27 | Ön aksesuarlar için elektrik prizi | 15 1 |
| 28 | – | – |
Arka sigorta kutusundaki sigorta yerleşimi (2014, 2015, 2016, 2017)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | Elektrikli kapı kapatıcı (opsiy10el) | (20 A) |
| 2 | Küçük römork ışığı (isteğe bağlı) | (7,5 A) |
| 3 | – | – |
| 4 | Bagaj kapağı (isteğe bağlı) | (10 A) |
| 5 | Sürücü tarafı arka kapı kilidi | 7,5 A |
| 6 | – | – |
| 7 | – | – |
| 8 | Römork (isteğe bağlı) | (10 A) |
| 9 | Römork ücretleri (isteğe bağlı) | (20 A) |
| 10 | Römork arka ışığı (isteğe bağlı) | (7,5 A) |
| 11 | Römork tehlikesi (isteğe bağlı) | (7,5 A) |
| 12 | Arka cam sileceği | 10 A |
| 13 | sağ arka ekus | 7,5 A |
| 14 | Elektrikli bagaj kapağı motoru (isteğe bağlı) | (40 A) |
| 15 | AC invertör (isteğe bağlı) | (30A) |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
Motor bölmesindeki sigorta yerleşimi, 1incil sigorta kutusu (2014, 2015, 2016, 2017)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | ACG FR | 15 1 |
| 4 | yıkayıcı | 15 1 |
| 5 | VB SOL | 7,5 A |
| 6 | ECU FR | 7,5 A |
| 7 | – | – |
| 8 | FI Alt | 15 1 |
| 9 | DBW | 15 1 |
| 10 | Ana FI | 15 1 |
| 11 | Ateşleme bobini | 15 1 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | Radyo | 20 1 |
| 16 | Korumak | 10 A |
| 17 | MG debriyaj | 7,5 A |
| 18 | Ön sis farları (isteğe bağlı) | (20 A) |
| 19 | – | – |
| 20 | Sağ uzun far | 10 A |
| 21 | – | – |
| 22 | Küçük ışıklar | 10 A |
| 23 | – | – |
| 24 | Sol uzun far | 10 A |
| 25 | – | – |
| 26 | Sağ kısa huzme | 15 1 |
| 27 | Sol far kısa huzmeli | 15 1 |
| 28 | Yağ seviyesi | 7,5 A |
| 29 | Ana fan | 30 1 |
| 30 | ikincil fan | 30 1 |
| 31 | Ana silecek | 30 1 |
Motor bölmesindeki sigorta yerleşimi, ikincil sigorta kutusu (2014, 2015, 2016, 2017)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | Eriyebilir anapara | 125 A |
| 2-1 | Ana fan | 60 A |
| 2-2 | Yolcu tarafı sigorta kutusu 2 | 50 A |
| 2-3 | HondaVAC (isteğe bağlı) | (60A) |
| 2-4 | İç aydınlatma, ana FI | 30 1 |
| 2-5 | Dur ve korna, tehlike | 30 1 |
| 2-6 | Arka fan, pil yönetim sistemi | 30 1 |
| 2-7 | VSA FSR | 30 1 |
| 2-8 | VSA motoru | 40 1 |
| 3-1 | Sürücü tarafı sigorta kutusu 2 | 50 A |
| 3-2 | IG1 Main (Akıllı giriş sistemi olmayan modeller) | 50 A |
| 3-2 | Starter (Akıllı giriş sistemli modeller) | 40 1 |
| 3-3 | Arka sigorta kutusu 1 | 60 A |
| 3-4 | Yolcu tarafı sigorta kutusu 1 | 50 A |
| 3-5 | Sürücü tarafı sigorta kutusu 1 | 50 A |
| 3-6 | Motor bölmesi sigorta kutusu (yolcu tarafı) | 60 A |
| 3-7 | Yolcu tarafı elektrikli kayar kapı motoru (opsiy10el) | (40 A) |
| 3-8 | Ön fan | 40 1 |
| 4 | Arka buz çözücü | 40 1 |
| 5 | – | – |
| 6 | IG Ana 2 (isteğe bağlı) | 30 1 |
| 7 | IG İlkesi 1 (isteğe bağlı) | 30 1 |
| 8 | Pil yönetim sistemi | 7,5 A |
| 9 | Dur ve korna | 20 1 |
| 10 | Risk | 15 1 |
| 11 | İç mekan ışıkları | 7,5 A |
