Bu yazıda, 1999’dan 2004’e kadar üretilen ikinci nesil Honda Odyssey’i (RL1) ele alıyoruz. Burada
İçindekiler
Honda Odyssey 2000-2004 Sigorta Düzenlemesi
Sigorta kutusu konumu

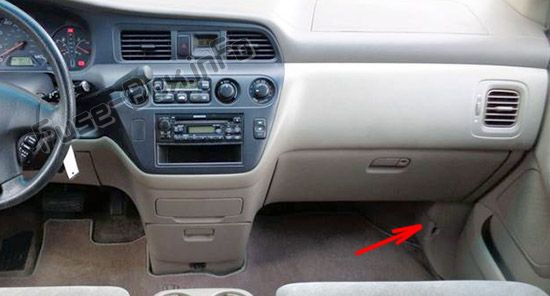

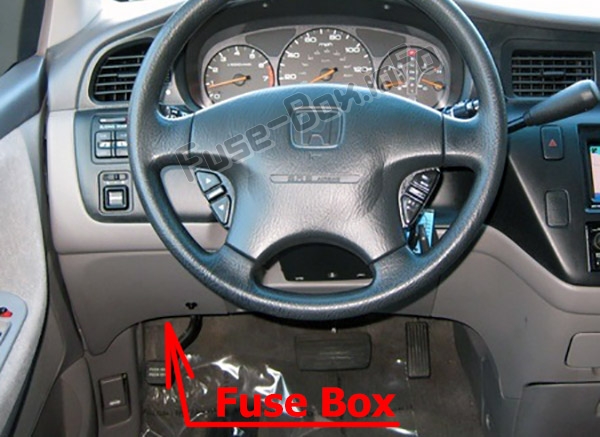

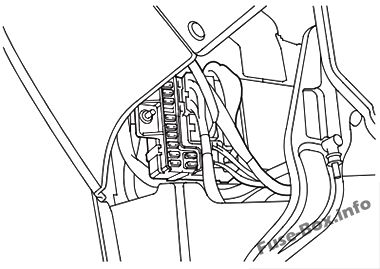

Yolcu bölmesi

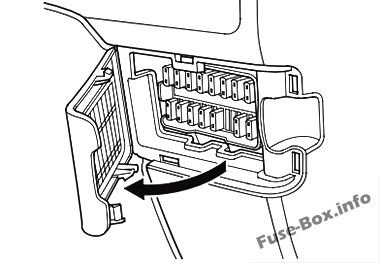

İç sigorta kutuları, her iki tarafta ön panelin altında bulunur.

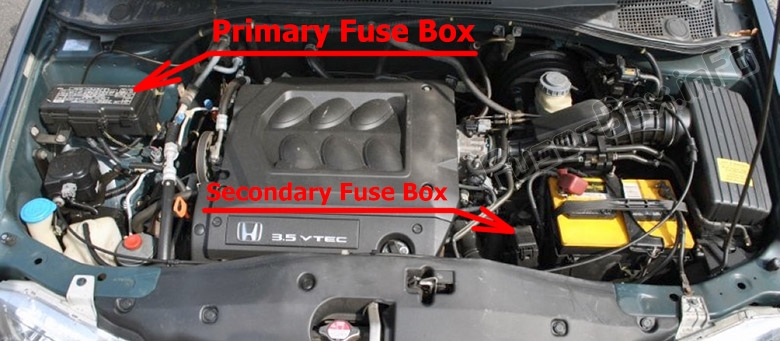

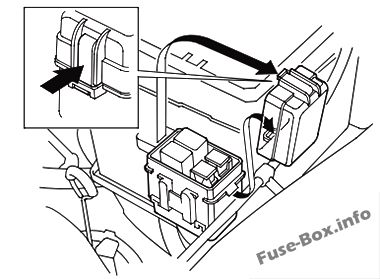

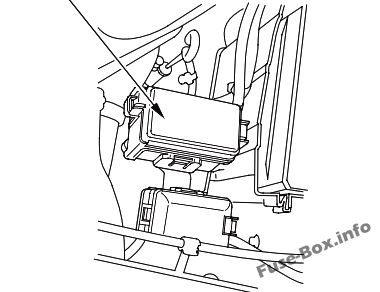

Makine bölümü

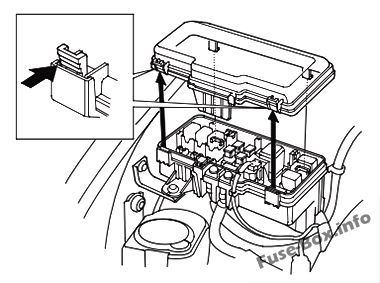

Tip 1

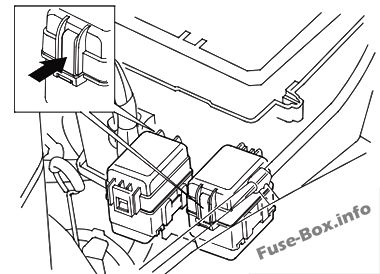

Tip 2
Tip 3
Sigorta kutusu şemaları
2000, 2001
Sürücü kabini

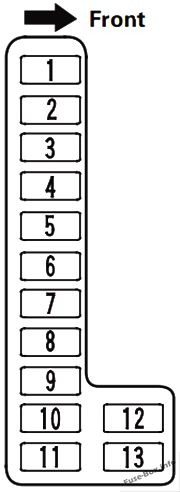

Sürücü tarafındaki yolcu bölmesindeki sigorta yerleşimi (2000, 2001)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Benzin pompası |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Isıtıcı k10trolü, A/C debriyaj rölesi, soğutma fanı rölesi |
| 4 | 7,5 A | Elektrikli ayna |
| 5 | 7,5 A | Gündüz sürüş farları (Kanada modellerinde) |
| 6 | 15 1 | ECU (PCM), hız sabitleyici |
| 7 | 10 A | Arka cam sileceği |
| 8 | 7,5 A | ACC Rölesi |
| 9 | 10 A | Geri vites lambaları, gösterge lambaları |
| 10 | 7,5 A | yanıp sönen |
| 11 | 15 1 | IG bobinleri |
| 12 | 30 1 | Ön cam sileceği |
| 13 | 7,5 A | Başlat sinyali |
İç, yolcu tarafı

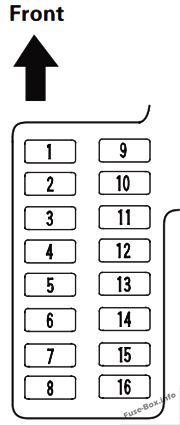

Yolcu bölmesindeki sigorta yerleşimi, yolcu tarafı (2000, 2001)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Sürücü tarafı otomatik kayar kapı |
| 2 | 20 1 | Elektrikli yatırılabilen koltuk (EX) |
| 3 | 10 A | BSC (EX) |
| 4 | 20 1 | Elektrikli sürgülü koltuk (EX) |
| 5 | 20 1 | Yolcu tarafında otomatik kayar kapı |
| 6 | 10 A | Gündüz sürüş farları (Kanada modelleri) |
| 7 | 7,5 A | Sol elektrikli havalandırma |
| 8 | 20 1 | Elektrikli ön yolcu camı |
| 9 | 15 1 | ACC soketi |
| 10 | 15 1 | Küçük ışık, lisans ışığı |
| 11 | 15 1 | İç aydınlatma, Radyo |
| 12 | 20 1 | Elektrikli kapı kilitleri |
| 13 | 7,5 A | Saat, yedekleme |
| 14 | 7,5 A | ABS motor k10trolü |
| 15 | 20 1 | Sürücünün elektrikli camı |
| 16 | 7,5 A | Düz elektrikli havalandırma |
Motor bölmesi, 1incil sigorta kutusu

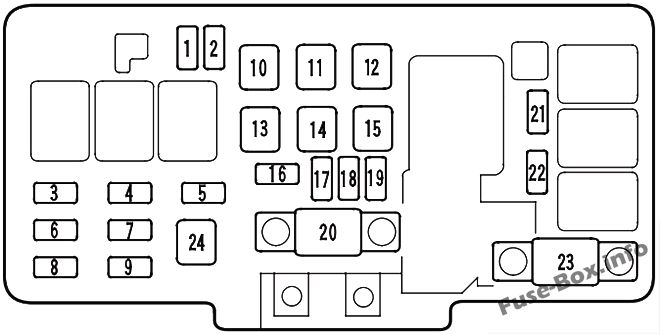

Motor bölmesindeki sigorta yerleşimi, 1incil sigorta kutusu (2000, 2001)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Yedek sigorta |
| 2 | 30 1 | Yedek sigorta |
| 3 | 15 1 | Sağ far |
| 4 | 15 1 | ACGS |
| 5 | 15 1 | Risk |
| 6 | – | Kullanılmamış |
| 7 | 20 1 | Durmak |
| 8 | 15 1 | Sol far |
| 9 | 20 1 | ABS F/S |
| 10 | 40 1 | Elektrikli cam motoru |
| 11 | 30 1 | Elektrikli sürgülü kapı (EX modeli) |
| 12 | 30 1 | Arka buz çözücü |
| 13 | 40 1 | Yedekleme, ACC |
| 14 | 40 1 | Elektrikli koltuk (EX modeli) |
| 15 | 40 1 | Isıtma motoru |
| 16 | 30 1 | Fan |
| 17 | 7,5 A | Yedek sigorta |
| 18 | 10 A | Yedek sigorta |
| 19 | 15 1 | Yedek sigorta |
| 20 | 120A | pil |
| 21 | 30 1 | K10denser fanı |
| 22 | 7,5 A | MG debriyaj |
| 23 | 50 A | K10tak anahtarı (IG 1 ana) |
| 24 | 30 1 | ABS motoru |
Motor bölmesi, ikincil sigorta kutusu
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | Elektrikli sürgülü kapı (EX modeli) |
| 2 | 40 1 | Arka Klima |
2002
Sürücü kabini
Sürücü tarafındaki yolcu bölmesindeki sigorta yerleşimi (2002, 2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Benzin pompası |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Isıtıcı k10trolü, A/C debriyaj rölesi, soğutma fanı rölesi |
| 4 | 7,5 A | Elektrikli ayna |
| 5 | 7,5 A | Gündüz sürüş farları (Kanada modellerinde) |
| 6 | 15 1 | ECU (PCM), hız sabitleyici |
| 7 | 15 1 | IG bobinleri |
| 8 | 7,5 A | ACC Rölesi |
| 9 | 10 A | Geri vites lambaları, gösterge lambaları |
| 10 | 7,5 A | yanıp sönen |
| 11 | 10 A | Arka cam sileceği |
| 12 | 30 1 | Ön cam sileceği |
| 13 | 7,5 A | Başlat sinyali |
İç, yolcu tarafı
Yolcu bölmesindeki sigorta yerleşimi, yolcu tarafı (2002, 2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Sürücü tarafı otomatik kayar kapı |
| 2 | 20 1 | Elektrikli yatırılabilen koltuklar (EX ve EX-L modelleri) |
| 3 | 10 A | BSC (EX ve EX-L modelleri) |
| 4 | 20 1 | Elektrikli sürgülü koltuk (EX ve EX-L modelleri) |
| 5 | 20 1 | Yolcu tarafında otomatik kayar kapı |
| 6 | 10 A | Gündüz sürüş farları (Kanada modelleri) |
| 7 | 7,5 A | Sol arka cam |
| 8 | 20 1 | Elektrikli ön yolcu camı |
| 9 | 15 1 | ACC soketi |
| 10 | 15 1 | Enst. Panel ışığı, lisans ışığı |
| 11 | 10 A | İç aydınlatma, Radyo |
| 12 | 20 1 | Elektrikli kapı kilitleri |
| 13 | 7,5 A | Saat, yedekleme |
| 14 | 7,5 A | ABS motor k10trolü |
| 15 | 20 1 | Sürücünün elektrikli camı |
| 16 | 7,5 A | Sağ arka cam |
Motor bölmesi, 1incil sigorta kutusu
Motor bölmesindeki sigorta yerleşimi, 1incil sigorta kutusu (2002)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Yedek sigorta |
| 2 | 30 1 | Yedek sigorta |
| 3 | 15 1 | Sağ far |
| 4 | 15 1 | ACGS |
| 5 | 15 1 | Risk |
| 6 | – | Kullanılmamış |
| 7 | 20 1 | Durmak |
| 8 | 15 1 | Sol far |
| 9 | 20 1 | ABS F/S |
| 10 | 40 1 | Elektrikli cam motoru |
| 11 | 30 1 | Elektrikli kayar kapı (EX ve EX-L modelleri) |
| 12 | 30 1 | Arka buz çözücü |
| 13 | 40 1 | Yedekleme, ACC |
| 14 | 40 1 | Elektrikli koltuk (EX ve EX-L modelleri) |
| 15 | 40 1 | Isıtma motoru |
| 16 | 30 1 | Fan |
| 17 | 7,5 A | Yedek sigorta |
| 18 | 10 A | Yedek sigorta |
| 19 | 15 1 | Yedek sigorta |
| 20 | 120A | pil |
| 21 | 30 1 | K10denser fanı |
| 22 | 7,5 A | MG debriyaj |
| 23 | 50 A | K10tak anahtarı (IG 1 ana) |
| 24 | 30 1 | ABS motoru |
Motor bölmesi, ikincil sigorta kutuları
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | Elektrikli kayar kapı (EX ve EX-L modelleri) |
| 2 | 40 1 | Arka Klima |
| 1 | 20 1 | Isıtmalı koltuklar (EX-L modeli) |
| 2 | 20 1 | Arka eğlence sistemi (EX-L modeli) |
2003, 2004
Sürücü kabini
Sürücü tarafındaki yolcu bölmesindeki sigorta yerleşimi (2002, 2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Benzin pompası |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Isıtıcı k10trolü, A/C debriyaj rölesi, soğutma fanı rölesi |
| 4 | 7,5 A | Elektrikli ayna |
| 5 | 7,5 A | Gündüz sürüş farları (Kanada modellerinde) |
| 6 | 15 1 | ECU (PCM), hız sabitleyici |
| 7 | 15 1 | IG bobinleri |
| 8 | 7,5 A | ACC Rölesi |
| 9 | 10 A | Geri vites lambaları, gösterge lambaları |
| 10 | 7,5 A | yanıp sönen |
| 11 | 10 A | Arka cam sileceği |
| 12 | 30 1 | Ön cam sileceği |
| 13 | 7,5 A | Başlat sinyali |
İç, yolcu tarafı
Yolcu bölmesindeki sigorta yerleşimi, yolcu tarafı (2002, 2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Sürücü tarafı otomatik kayar kapı |
| 2 | 20 1 | Elektrikli yatırılabilen koltuklar (EX ve EX-L modelleri) |
| 3 | 10 A | BSC (EX ve EX-L modelleri) |
| 4 | 20 1 | Elektrikli sürgülü koltuk (EX ve EX-L modelleri) |
| 5 | 20 1 | Yolcu tarafında otomatik kayar kapı |
| 6 | 10 A | Gündüz sürüş farları (Kanada modelleri) |
| 7 | 7,5 A | Sol arka cam |
| 8 | 20 1 | Elektrikli ön yolcu camı |
| 9 | 15 1 | ACC soketi |
| 10 | 15 1 | Enst. Panel ışığı, lisans ışığı |
| 11 | 10 A | İç aydınlatma, Radyo |
| 12 | 20 1 | Elektrikli kapı kilitleri |
| 13 | 7,5 A | Saat, yedekleme |
| 14 | 7,5 A | ABS motor k10trolü |
| 15 | 20 1 | Sürücünün elektrikli camı |
| 16 | 7,5 A | Sağ arka cam |
Motor bölmesi, 1incil sigorta kutusu
Motor bölmesindeki sigorta yerleşimi, 1incil sigorta kutusu (2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Yedek sigorta |
| 2 | 30 1 | Yedek sigorta |
| 3 | 15 1 | Sağ far |
| 4 | 15 1 | ACGS |
| 5 | 15 1 | Risk |
| 6 | – | Kullanılmamış |
| 7 | 20 1 | Durmak |
| 8 | 15 1 | Sol far |
| 9 | 20 1 | ABS F/S |
| 10 | 40 1 | Elektrikli cam motoru |
| 11 | 30 1 | Elektrikli kayar kapı (EX ve EX-L modelleri) |
| 12 | 30 1 | Arka buz çözücü |
| 13 | 40 1 | Yedekleme, ACC |
| 14 | 40 1 | Elektrikli koltuk (EX ve EX-L modelleri) |
| 15 | 40 1 | Isıtma motoru |
| 16 | 30 1 | Fan |
| 17 | 7,5 A | Yedek sigorta |
| 18 | 10 A | Yedek sigorta |
| 19 | 15 1 | Yedek sigorta |
| 20 | 120A | pil |
| 21 | 30 1 | K10denser fanı |
| 22 | 7,5 A | MG debriyaj |
| 23 | 50 A | K10tak anahtarı (IG 1 ana) |
| 24 | 30 1 | ABS motoru |
Motor bölmesi, ikincil sigorta kutusu
Motor bölmesindeki sigorta yerleşimi, ikincil sigorta kutusu (2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Arka eğlence sistemi (EX-L modeli) |
| 2-7 | – | Kullanılmamış |
| 8 | 20 1 | Isıtmalı koltuklar (EX-L modeli) |
| 9 | 30 1 | Sürücünün elektrikli camı |
| 10 | 40 1 | Arka Klima |
| 11 | 20 1 | Elektrikli kayar kapı (EX ve EX-L modelleri) |
