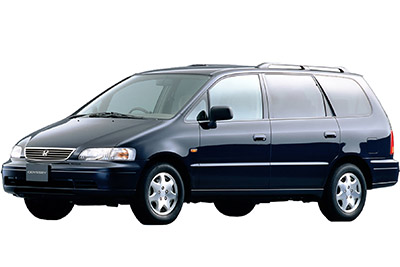

Bu yazıda, 1994’ten 1998’e kadar üretilen ilk nesil Honda Odyssey’i (RA) ele alıyoruz. Burada
Sigorta Düzenlemesi Honda Odyssey 1994-1998

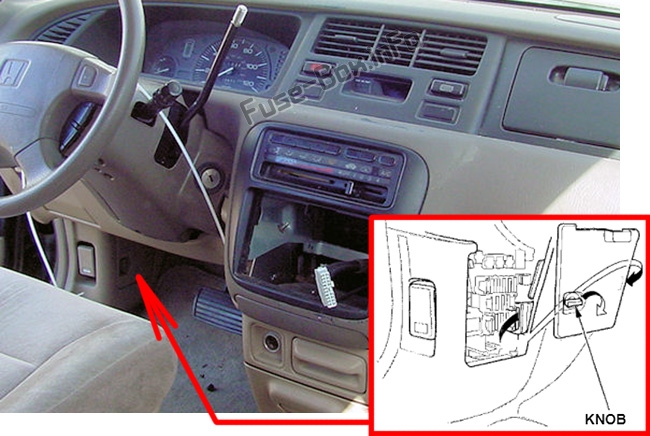

Yolcu bölmesi
Sigorta kutusu, sürücü tarafında ön panelin altında bulunur. Açmak için düğmeyi saat yönünde çevirin.

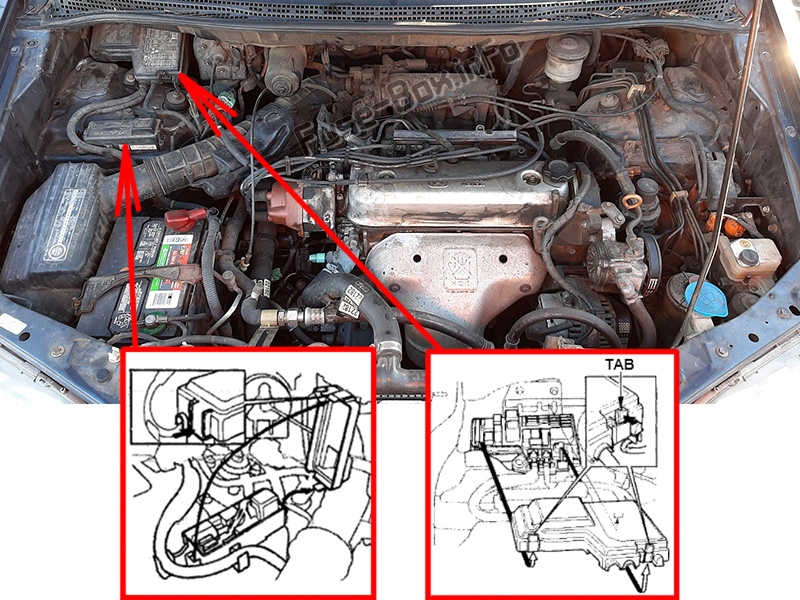

Makine bölümü
Ana sigorta kutusu, yolcu tarafında motor bölmesinde bulunur. Açmak için gösterildiği gibi sekmeye basın. ABS ile d10atılmış otomobillerde, motor bölmesinde ana kutunun yanında ek 1 sigorta kutusu bulunur.

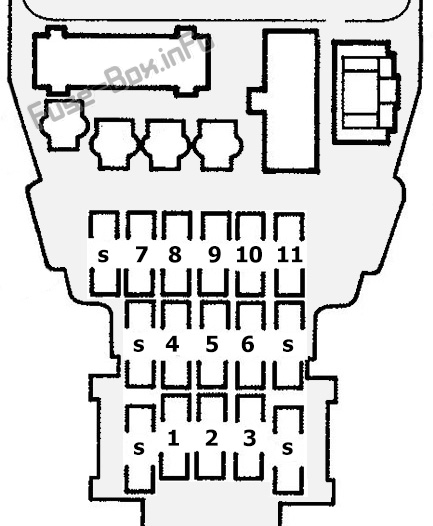

İç sigorta kutusu
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 10 A | Geri vites lambaları, hız göstergesi ışıkları (yanıp sönüyor) |
| 2 | 15 1 | Benzin pompası |
| 3 | 10 A | SRS |
| 4 | 7,5 A | ECU (seyir k10trolü) |
| 5 | 10 A | Cam rölesi, açılır tavan, arka silecek |
| 6 | 10 A | Ön silecek rölesi, ön cam yıkayıcı |
| 7 | 7,5 A | Elektrikli ayna |
| 8 | 7,5 A | Isıtıcı k10trol rölesi, A/C debriyaj rölesi, soğutma fanı rölesi |
| 9 | 7,5 A | Başlat sinyali |
| 10 | 7,5 A | Gündüz yarışı (Kanada modellerinde) |
| 11 | 7,5 A | Radyo |
| s | Yedek sigortalar |

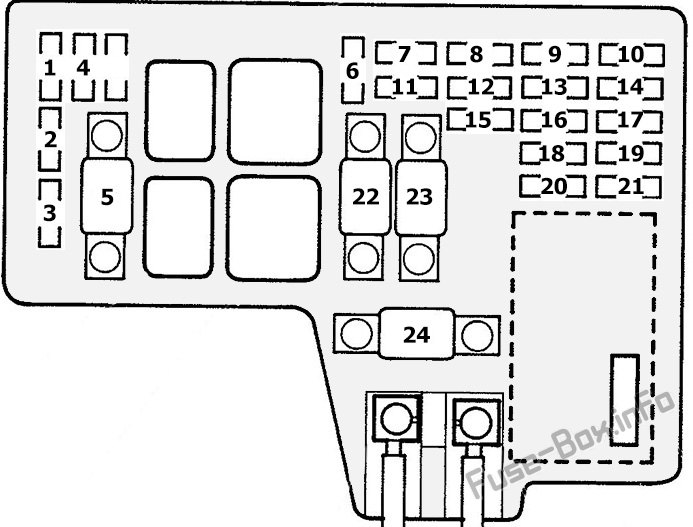

Motor bölmesi ana sigorta kutusu
Motor bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 20 1 | Fan |
| 2 | 15 1 | Sağ far |
| 3 | 15 1 | Sol far |
| 4 | 30 1 | Arka buz çözücü |
| 5 | 50 A | K10tak anahtarı |
| 6 | 20 1 | Arka sağ elektrikli cam |
| 7 | 20 1 | Elektrikli cam ön sağ |
| 8 | 30 1 | açılır tavan |
| 9 | 20 1 | K10denser fanı |
| 10 | 7,5 A | Yedekleme (Radyo) |
| 11 | 20 1 | Sol arka elektrikli cam |
| 12 | 20 1 | Elektrikli cam ön sol |
| 13 | 15 1 | ECU (Enjektör) (PCM) |
| 14 | 20 1 | Kilit |
| 15 | 10 A | Gündüz sürüş farları (Kanada modellerinde) |
| 16 | 15 1 | Pano ışıkları, Dış aydınlatma |
| 17 | 7,5 A | İç ışık |
| 18 | 20 1 | Elektrikli koltuk yüksekliği |
| 19 | 15 1 | Radyo, Çakmak |
| 20 | 15 1 | Fren lambası, korna |
| 21 | 10 A | Risk |
| 22 | 40 1 | Isıtıcı fanı |
| 23 | 40 1 | silecek |
| 24 | 100A | pil |

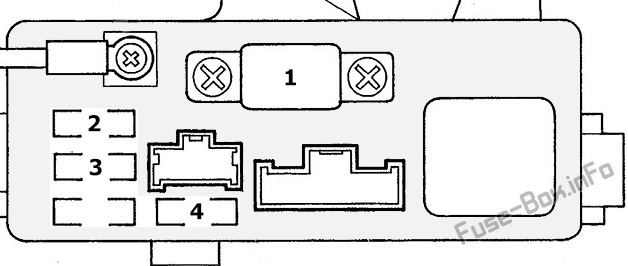

ABS sigorta kutusu
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 40 1 | ABS motoru |
| 2 | 20 1 | ABS B1 |
| 3 | 15 1 | ABS B2 |
| 4 | 10 A | ABS ünitesi |
