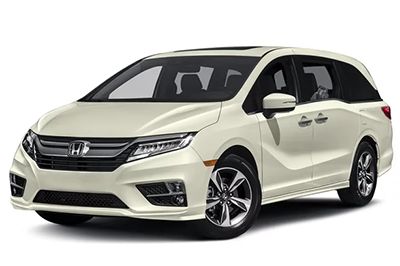

Bu yazıda, 2018’den günümüze kadar mevcut olan 5inci nesil Honda Odyssey’i (RL6) ele alıyoruz. Burada
- Sigorta düzenlemesi Honda Odyssey 2018-2019 …
- Yolcu bölmesi
- İç arka sigorta kutusu
- Makine bölümü
- Yolcu bölmesindeki sigorta yerleşimi, sigorta kutusu A (2018, 2019)
- Yolcu bölmesindeki sigorta yerleşimi, sigorta kutusu B (2018, 2019)
- Yolcu bölmesindeki sigorta yerleşimi, sigorta kutusu C (2018, 2019)
- Arka sigorta kutusundaki sigorta yerleşimi (2018, 2019)
- Motor bölmesindeki sigorta yerleşimi, sigorta kutusu A (2018, 2019)
- Motor bölmesindeki sigorta yerleşimi, sigorta kutusu B (2018, 2019)
Sigorta düzenlemesi Honda Odyssey 2018-2019 …

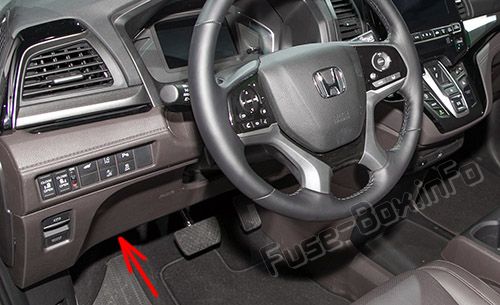

Yolcu bölmesi

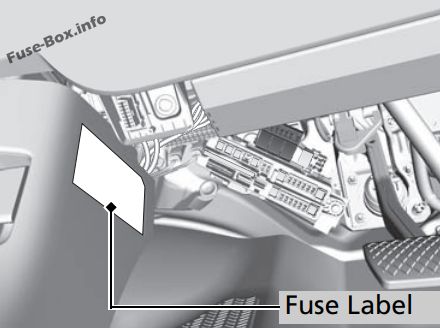

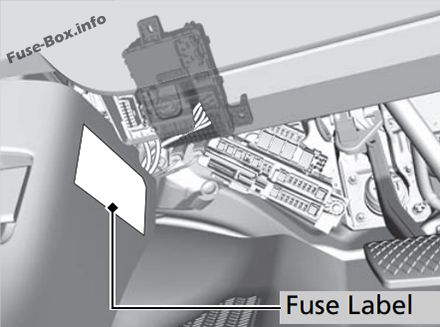

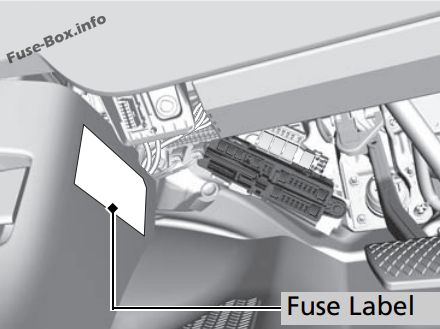

İç sigorta kutuları, sürücü tarafında ön panelin altında bulunur.
Sigorta yerleri yan panele yapıştırılmış etikette gösterilmiştir.

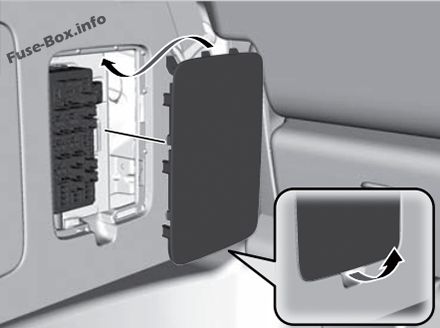

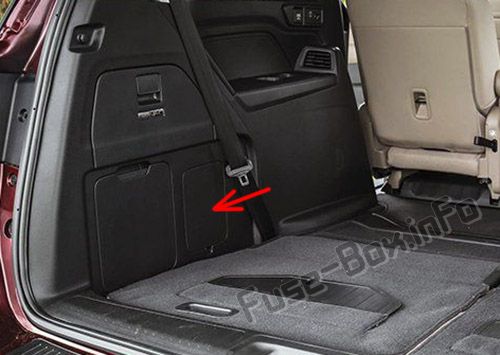

İç arka sigorta kutusu
Kargo alanının sol tarafında bulunur.
Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.

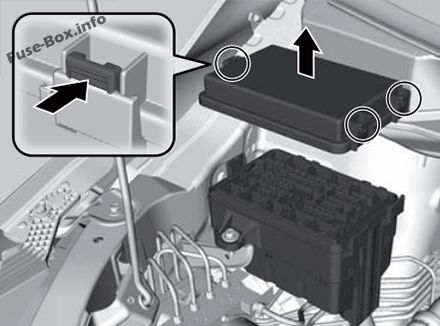

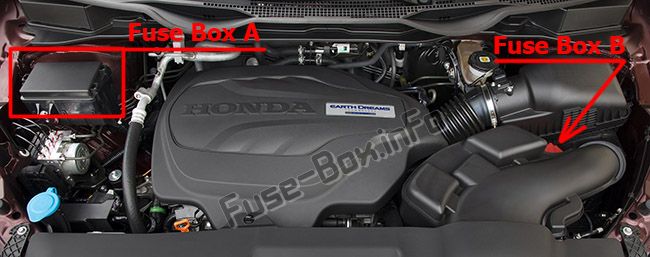

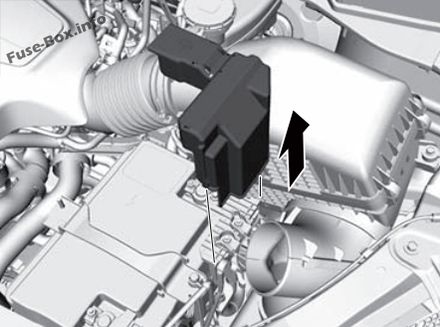

Makine bölümü
Motor bölmesinin arka ucunda, sağ tarafta bulunur.
Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.
kutusu
Yolcu bölmesindeki sigorta yerleşimi, sigorta kutusu A (2018, 2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | Metre | 10 A |
| 2 | Başlangıç (isteğe bağlı) | (10 A) |
| 3 | Seçenek | 10 A |
| 4 | – | – |
| 5 | – | – |
| 6 | Sunroof (opsiy10el) | (20 A) |
| 7 | – | – |
| 8 | Arka sigorta kutusu | 10 A |
| 9 | IG1 önce | 15 1 |
| 10 | Arka yolcu kapısı kilidi | 10 A |
| 11 | Sürücü kapısı kilidi | 10 A |
| 12 | Ön yolcu kapısı kilidi | 10 A |
| 13 | Ön yolcu kapısının kilidinin açılması | 10 A |
| 14 | Sürücü kapısının kilidinin açılması | (10 A) |
| 15 | Arka cam sileceği | 10 A |
| 16 | ZEKİ | 10 A |
| 17 | Elektrikli yatırılabilen sürücü koltuğu | 20 1 |
| 18 | Isıtmalı direksiy10 simidi (opsiy10el) | (10 A) |
| 19 | Elektrikli ön yolcu koltuğu yatırma | 20 1 |
| 20 | SRS | 10 A |
| 21 | Benzin pompası | 20 1 |
| 22 | Ön aksesuarlar için elektrik prizi | 20 1 |
| 23 | Sol uzun far | 10 A |
| 24 | Sağ uzun far | 10 A |
| 25 | Sürücünün elektrikli camı | 20 1 |
| 26 | Arka yolcu kapısının kilidinin açılması | 10 A |
| 27 | CAC | 10 A |
| 28 | SRS2 | 10 A |
| 29 | Elektrikli sürücü koltuğu bel desteği (isteğe bağlı) | (10 A) |
| 30 | Elektrikli sürgülü ön yolcu koltuğu | 20 1 |
| 31 | Elektrikli sürgülü sürücü koltuğu | 20 1 |
| 32 | Bagaj kapağı kilidi (isteğe bağlı) | (10 A) |
| 33 | – | – |
| 34 | ACG | 15 1 |
| 35 | DRL | 10 A |
| 36 | AC | 10 A |
| 37 | Radyo | 20 A (Renkli ses sistemli modeller) 15 A (Renkli ses sistemi olmayan modeller) |
| 38 | Ana kapı kilidi | 20 1 |
| 39 | Elektrikli ön yolcu camı | 20 1 |
Yolcu bölmesindeki sigorta yerleşimi, sigorta kutusu B (2018, 2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | CC/CC2 | (30A) |
| 1 | CC/CC1 | (30A) |
| 1 | – | – |
| 1 | Ana sigorta kutusu1 | 50 A |
| 1 | Main2 sigorta kutusu | 50 A |
| 1 | Ana arka sigorta kutusu1 | 50 A |
| 1 | Main2 arka sigorta kutusu | 50 A |
| 1 | Boş (isteğe bağlı) | (60A) |
| 2 | IG Müdürü | 30 1 |
| 3 | AC çıkışı | (30A) |
| 4 | IG Ana2 | 30 1 |
| 5 | – | – |
| 6 | Arka fan | 30 1 |
| 7 | Ses Amp2 (isteğe bağlı) | (20 A) |
| 8 | Ses yükseltici1 (isteğe bağlı) | (20 A) |
| 9 | Arka buğu çözücü | 40 1 |
| 10 | – | – |
| 11 | Isıtmalı ön cam (isteğe bağlı) | (15A) |
| 12 | BMS | 5 1 |
| 13 | Ses Amp3 (isteğe bağlı) | (30A) |
| 14 | – | – |
| 15 | – | – |
| 16 | VSA motoru | 40 1 |
| 17 | Ön fan | 40 1 |
| 18 | – | – |
| 19 | korna çalmak | 10 A |
| 20 | – | – |
| 21 | 3. sıra aksesuar prizi (isteğe bağlı) | (20 A) |
| 22 | Tel ile ofset | 10 A |
| 23 | vbum | 10 A |
| 24 | VSA | 40 1 |
Yolcu bölmesindeki sigorta yerleşimi, sigorta kutusu C (2018, 2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| a | Metre | (10 A) |
| B | VSA | (10 A) |
| C | ACG | (10 A) |
| NS | Beden k10trol modülü | (10 A) |
| Ve | – | – |
| F | Korumak | (10 A) |
| G | CAC | (10 A) |
Arka sigorta kutusundaki sigorta yerleşimi (2018, 2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | Sürücü tarafı arka kapı kilidi | 10 A |
| 2 | Yolcu tarafı elektrikli sürgülü kapı kapatıcı (opsiy10el) | (20 A) |
| 3 | Elektrikli bagaj kapağı kapatma motoru (opsiy10el) | (20 A) |
| 4 | Kargo alanı aksesuarı güç çıkışı | 20 1 |
| 5 | Yakıt doldurma kapısı | 10 A |
| 6 | – | – |
| 7 | Sürücü tarafı elektrikli sürgülü kapı kapatıcı (opsiy10el) | (20 A) |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Yolcu tarafı elektrikli kayar kapı motoru (opsiy10el) | (30A) |
| 15 | – | – |
| 16 | Elektrikli bagaj kapağı motoru (isteğe bağlı) | (40 A) |
| 17 | – | – |
| 18 | – | – |
| 19 | Sürücü tarafı elektrikli kayar kapı motoru (opsiy10el) | (30A) |
Motor bölmesindeki sigorta yerleşimi, sigorta kutusu A (2018, 2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | IG1 VB SOL | 10 A |
| 5 | VSA / ABS | 5 1 |
| 6 | silecek | 30 1 |
| 7 | IG1 DBW | 15 1 |
| 8 | TCU | 15 1 |
| 9 | IGP1 | 15 1 |
| 10 | Fan alt motoru | 30 1 |
| 11 | Sürücü tarafı arka elektrikli cam | 30 1 |
| 12 | Ateşleme bobini / enjektör | 30 1 |
| 13 | TCU 2 | 10 A |
| 14 | TCU 3 | 10 A |
| 15 | PDM LT2 | 30 1 |
| 16 | ST KUPASI | 30 1 |
| 17 | Boşluk ızgarası | 10 A |
| 18 | Korumak | 10 A |
| 19 | Durmak | 10 A |
| 20 | MPD LT1 | 30 1 |
| 21 | Arka yolcu tarafında elektrikli cam | 30 1 |
| 22 | DHW | 20 1 |
| 23 | Risk | 15 1 |
| 24 | yıkayıcı | 15 1 |
| 25 | Ana fan motoru | 30 1 |
| 26 | STRLD | 5 1 |
| 27 | IGPS | 5 1 |
| 28 | Durmak | 10 A |
| 29 | Sağ kısa huzme | 10 A |
| 30 | Sol far kısa huzmeli | 10 A |
| 31 | Enjektör | 20 1 |
| 32 | Ateşleme bobini | 15 1 |
| 33 | FET modülü | 5 1 |

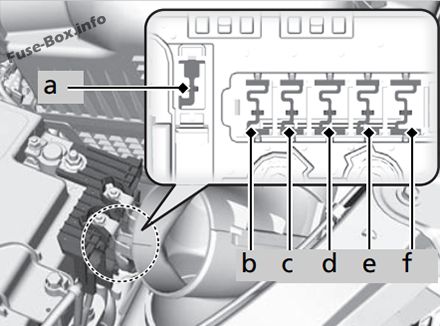

Motor bölmesindeki sigorta yerleşimi, sigorta kutusu B (2018, 2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| a | Ana piller | 150A |
| B | FET | 70 1 |
| C | R/B anapara 1 | 70 1 |
| NS | R/B anapara 2 | 70 1 |
| Ve | EPS | 70 1 |
| T | ACC | 60 A |
