Bu yazıda, 2019’dan günümüze kadar mevcut olan üçüncü nesil Honda Insight’ı (ZE4) ele alıyoruz. Burada
- Honda Insight Sigorta Düzeni 2019-…
- Yolcu bölmesi
- Makine bölümü
- B iç sigorta kutusundaki sigorta ataması (2019, 2020)
- Kaputun altındaki 1incil sigorta kutusundaki sigorta yerleşimi (Sigorta Kutusu A) (2019, 2020)
- Kaputun altındaki ikincil sigorta kutusundaki sigorta yerleşimi (Sigorta Kutusu B) (2019, 2020)
Honda Insight Sigorta Düzeni 2019-…
Yolcu bölmesi

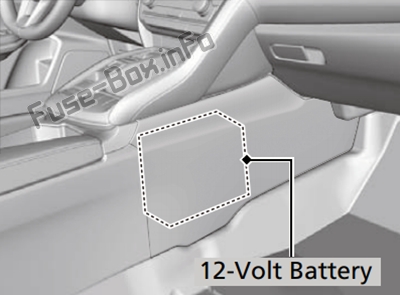

İç sigorta kutusu A, orta k10soldaki 12 voltluk aküde bulunur (AKÜ SİGORTA 175A).

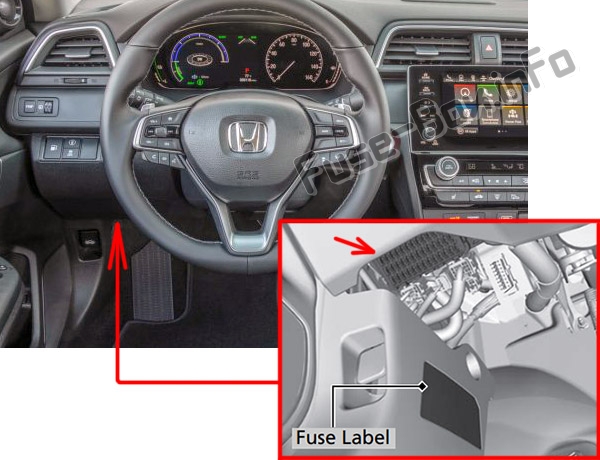

İç sigorta kutusu B, ön panelin altındadır (sigorta yerleri yan paneldeki etikette gösterilmiştir).
Makine bölümü

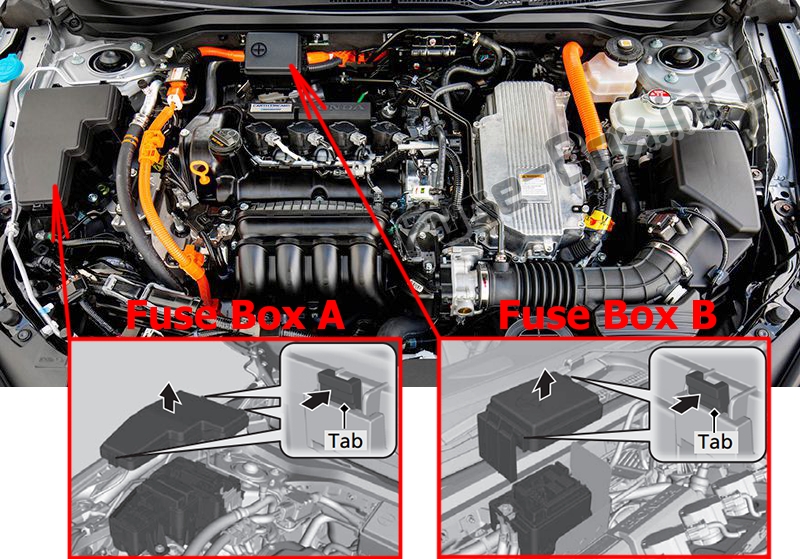

Kaputun altındaki ana sigorta kutusu (sigorta kutusu A) yıkama sıvısının yanındadır (sigorta yerleri sigorta kutusu kapağında belirtilmiştir).
İkincil sigorta kutusu (Sigorta Kutusu B).
B iç sigorta kutusundaki sigorta ataması (2019, 2020)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | CAC | 10 A |
| 2 | – | – |
| 3 | ECU PİLİ | 10 A |
| 4 | VİTES ANAHTARI | 5 1 |
| 5 | SEÇENEK | 10 A |
| 6 | paktlar | 5 1 |
| 7 | METRE | 10 A |
| 8 | BENZİN POMPASI | 15 1 |
| 9 | KLİMA | 10 A |
| 10 | – | – |
| 11 | IG1 LUN | 5 1 |
| 12 | YAN KAPI KİLİDİ R | 10 A |
| 13 | L SIDF KAPI UNI OCK | 10 A |
| 14 | sağ sol sağ/sol | 20 1 |
| 15 | P/W OLARAK | 20 1 |
| 16 | KİLİT | 20 1 |
| 17 | VBSOL | 7,5 A |
| 18 | – | – |
| 19 | SUN TAVAN (Tüm modellerde mevcut değildir) | (20 A) |
| 20 | ESB | 5 1 |
| 21 | ACG | 10 A |
| 22 | DRL | 7,5 A |
| 23 | – | – |
| 24 | – | – |
| 25 | KAPI KİLİDİ DR | (10 A) |
| 26 | YAN KAPININ KİLİDİ AÇILMASI R | 10 A |
| 27 | GG RP/K | 20 1 |
| 28 | DR P / B | 20 1 |
| 29 | SOKET ACC FR | 20 1 |
| 30 | SEÇENEK | 10 A |
| 31 | DR P / SEAT REC (Tüm modellerde mevcut değildir) | 20 1 |
| 32 | ÖN ISITMALI KOLTUK (Tüm modellerde mevcut değildir) | 20 1 |
| 33 | DR P / SEAT SLI (Tüm modellerde mevcut değildir) | 20 1 |
| 34 | ABS / VSA | 10 A |
| 35 | SRS | 10 A |
| 36 | OP HAC | 20 1 |
| 37 | BAH FANI | 15 1 |
| 38 | YAN KAPI KİLİDİ L | 10 A |
| 39 | DR KAPISININ AÇILMASI | 10 A |
Kaputun altındaki 1incil sigorta kutusundaki sigorta yerleşimi (Sigorta Kutusu A) (2019, 2020)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | FÜSİBİL PRENSİP | 150A |
| 1 | IG İLKE 1 | 30 1 |
| 1 | MTR ALT FAN | 30 1 |
| 1 | IG İLKE 2 | 30 1 |
| 1 | FÜSİBİL PRENSİP ÜZERİNE | 30 1 |
| 1 | ESB | 40 1 |
| 1 | FR EWP | 30 1 |
| 2 | SİLECEK MOTORU | 30 1 |
| 2 | G/D 2 | 30 1 |
| 2 | paktlar | 30 1 |
| 2 | G/D 1 | 30 1 |
| 2 | FAN | 30 1 |
| 2 | EPS | 70 1 |
| 3 | FAN MOTORU | 40 1 |
| 3 | ABS / VSA MOTOR | 40 1 |
| 3 | SİGORTA KUTUSU SEÇENEĞİ (Tüm modellerde bulunmaz) | (40 A) |
| 3 | ABS/VSA FSR | 40 1 |
| 3 | PREMIUM SES (Tüm modellerde mevcut değildir) | (30A) |
| 3 | ARKA DEFROST | 40 1 |
| 4 | – | 30 1 |
| 4 | – | 30 1 |
| 4 | SİGORTA KUTUSU 2 | 40 1 |
| 4 | SİGORTA KUTUSU 1 | 60 A |
| 5 | IGPS | 7,5 A |
| 6 | VBU | 10 A |
| 7 | IG HOLD1 | 10 A |
| 8 | PCU EWP’si | 10 A |
| 9 | IGP | 15 1 |
| 10 | KORUMAK | 10 A |
| 11 | IGPS (LAF) | 7,5 A |
| 12 | EVTC | 20 1 |
| 13 | RİSK | 10 A |
| 14 | BOBİN IG | 15 1 |
| 15 | DBW | 15 1 |
| 16 | DUR IŞIKLARI | 10 A |
| 17 | – | – |
| 18 | – | – |
| 19 | SES | 15 1 |
| 20 | ÖN SİS LAMBALARI (Tüm modellerde bulunmaz) | (15A) |
| 21 | AS P / YATAKLI KOLTUK (Tüm modellerde mevcut değildir) | (20 A) |
| 22 | AS P / SEAT SLIDE (Tüm modellerde mevcut değildir) | (20 A) |
| 23 | korna | 10 A |
| 24 | Yıkayıcı | 15 1 |
| 25 | VİTES ANAHTARI | 10 A |
| 26 | ZEKİ | 10 A |
| 27 | – | – |
| 28 | P-ACT BİRİMİ | 10 A |
| 29 | IGB | 10 A |
| 30 | – | – |
Kaputun altındaki ikincil sigorta kutusundaki sigorta yerleşimi (Sigorta Kutusu B) (2019, 2020)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | PTC2 | 40 1 |
| 1 | PTC4 | 40 1 |
| 1 | – | 40 1 |
| 1 | – | 40 1 |
| 1 | – | 40 1 |
| 1 | – | 30 1 |
| 2 | BAH SNSR | 7,5 A |
| 3 | – | (7,5 A) |
| 4 | – | – |
| 5 | AUDIO SUB (Tüm modellerde bulunmaz) | (7,5 A) |
| 6 | – | – |
| 7 | RR H / SEAT (Tüm modellerde mevcut değildir) | (15A) |
