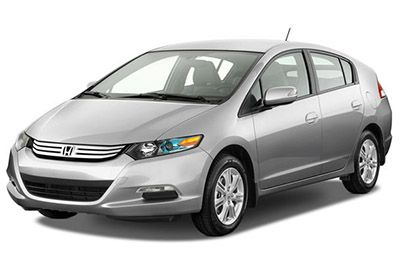

Bu yazıda 2010’dan 2014’e kadar üretilen ikinci nesil Honda Insight’ı (ZE2 / ZE3) ele alıyoruz. Burada
Honda Insight 2010-2014 Sigorta Düzenlemesi
Yolcu bölmesi

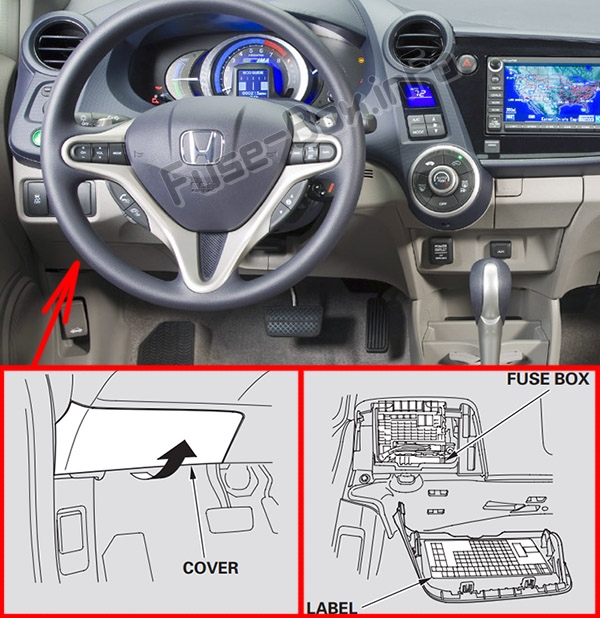

İç sigorta kutusu, sürücü tarafında ön panelin arkasında bulunur.
İç sigorta kutusu etiketi kapağın arkasına yapıştırılmıştır.
İç sigorta kutusu etiketini görmek için, kapağın alt orta kısmından tutarak kendinize doğru çekerek kapağı çıkarın.

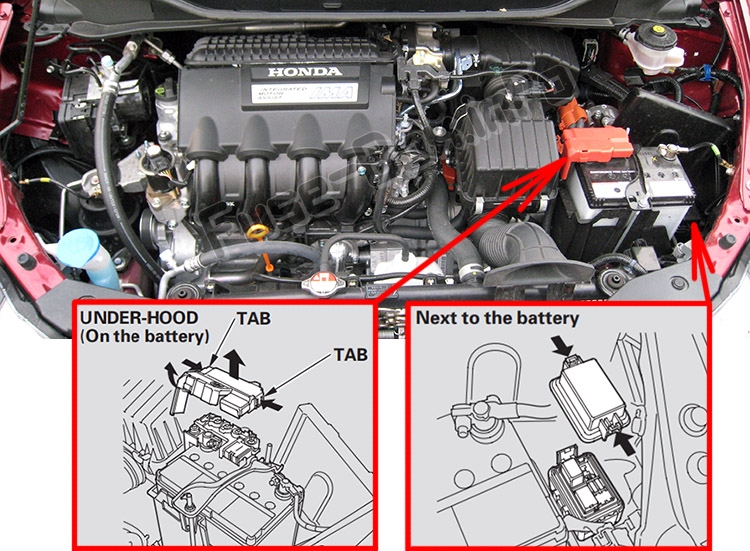

Makine bölümü

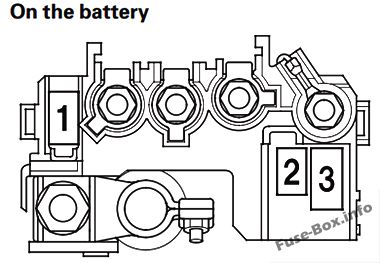

Kaputun altındaki sigorta, akünün artı kutbundadır.

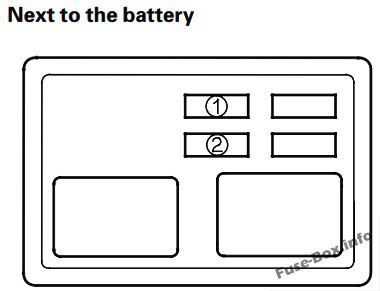

İkincil sigorta kutusu akünün yanında bulunur.
Yolcu bölmesi

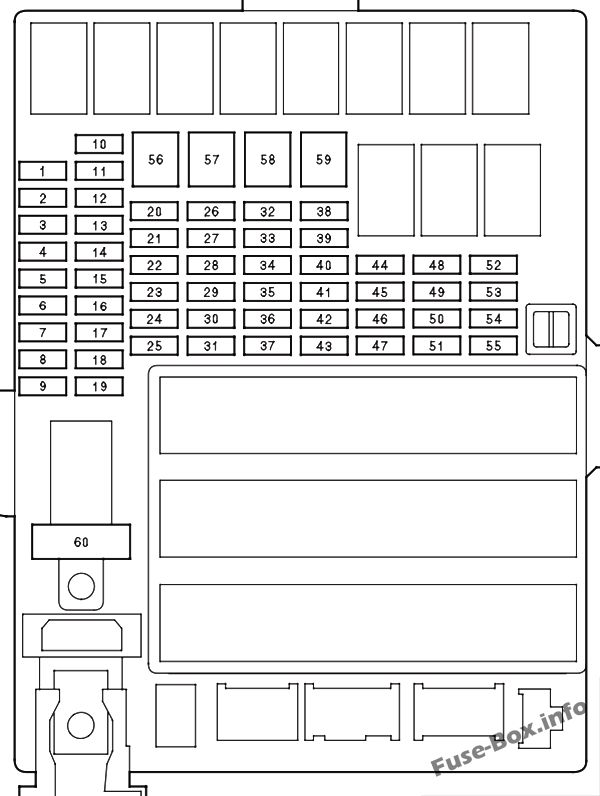

Yolcu bölmesindeki sigortaların atanması
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Korumak |
| 2 | (7,5 A) | TPMS (ABD modelleri) |
| 3 | 20 1 | Sürücünün elektrikli camı |
| 4 | – | Kullanılmamış |
| 5 | 10 A | ters ışık |
| 6 | 10 A | SRS |
| 7 | 10 A | Şanzıman SOL |
| 8 | 7,5 A | OPDS |
| 9 | – | Kullanılmamış |
| 10 | 7,5 A | AC |
| 11 | 7,5 A | ABS / VSA |
| 12 | 10 A | IMA |
| 13 | 20 1 | ACC soketi |
| 14 | 7,5 A | Aksesuar |
| 15 | 7,5 A | gün yangınları |
| 16 | 10 A | Arka cam sileceği |
| 17 | 20 1 | Elektrikli ön yolcu camı |
| 18 | 20 1 | Arka yolcu tarafında elektrikli cam |
| 19 | 20 1 | Sürücü tarafı arka elektrikli cam |
| 20 | 15 1 | Benzin pompası |
| 21 | 15 1 | yıkayıcı |
| 22 | 7,5 A | Metre |
| 23 | 10 A | Risk |
| 24 | 10 A | Dur / Korna |
| 25 | – | Kullanılmamış |
| 26 | 10 A | LAF |
| 27 | 30 1 | Ana kapı kilidi |
| 28 | 20 1 | ana deniz feneri |
| 29 | 10 A | Küçük ışık |
| 30 | 30 1 | Radyatör fan motoru |
| 31 | 7,5 A | IGPS |
| 32 | 10 A | Sağ kısa huzme |
| 33 | 20 1 | IG bobinleri |
| 34 | 10 A | Sol far kısa huzmeli |
| 35 | 15 1 | Kapı kilidi motoru 2 (kilitleme) |
| 36 | 15 1 | Kapı kilidi motoru 1 (kilit) |
| 37 | 30 1 | ABS/VSA FSR |
| 38 | 15 1 | Seçilebilir kapı kilidi |
| 39 | 15 1 | IGP |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | 10 A | IMA 1 |
| 43 | 7,5 A | MG debriyaj |
| 44 | 7,5 A | KH |
| 45 | 7,5 A | kapak kilidi |
| 46 | – | Kullanılmamış |
| 47 | 30 1 | K10denser fan motoru |
| 48 | 10 A | Sol uzun far |
| 49 | 15 1 | Kapı kilidi motoru 2 (kilit açma) |
| 50 | 15 1 | Kapı kilidi motoru 1 (kilit açma) |
| 51 | 10 A | Sağ uzun far |
| 52 | 15 1 | DBW |
| 53 | 10 A | IMA 2 |
| 54 | – | Kullanılmamış |
| 55 | 10 A | Isıtmalı ayna (Kanada modelleri) (EX modelleri) |
| 56 | 30 1 | Ön cam sileceği |
| 57 | 30 1 | Fan motoru |
| 58 | 30 1 | ABS / VSA motoru |
| 59 | 30 1 | Arka buğu çözücü (Insight modeli ve US LX modeli) |
| 59 | 40 1 | Arka buğu çözücü (Kanada modelleri) (EX modelleri) |
| 60 | – | Kullanılmamış |
| 60 | 50 A | IG anapara |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | Piller, ana, ACG |
| 2 | 60 A | EPS |
| 3 | 20 1 | Korna, Dur, Tehlike |
| 1 | 15 1 | Ateşleme bobini (EX) |
| 2 | 15 1 | Ateşleme bobini (IN) |
