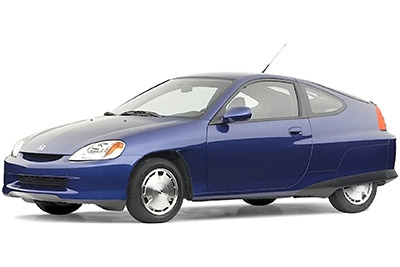

Bu yazıda, 2000’den 2006’ya kadar üretilen ilk nesil Honda Insight’ı (ZE1) ele alıyoruz. Burada
İçindekiler
Honda Insight 2000-2006 Sigorta Düzenlemesi
Yolcu bölmesi sigorta kutusu

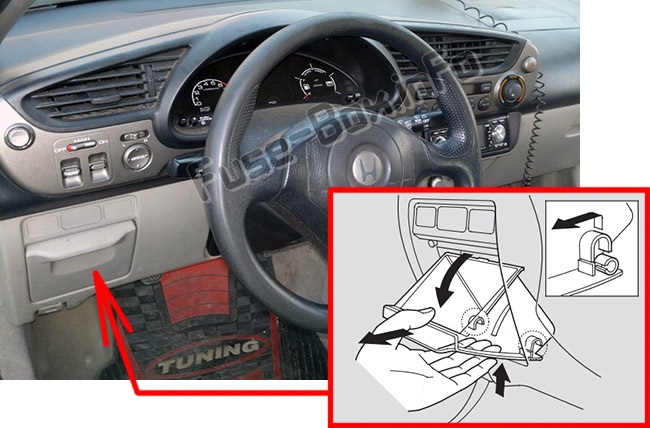

Sigorta kutusu konumu
İç sigorta kutusu, gösterge panelinin sürücü tarafındaki küçük eşya bölmesinin arkasında bulunur.
Erişmek için, kapağı aşağı çevirerek, yukarı iterek ve menteşelerinden düz 1 şekilde çekerek saklama cebini çıkarın.

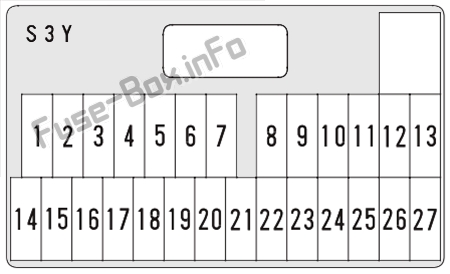

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | SRS |
| 2 | 15 1 | Yakıt pompası, SRS |
| 3 | 20 1 | Ön cam sileceği |
| 4 | 7,5 A | FI-ECU |
| 5 | 7,5 A | Işığı aç |
| 6 | 7,5 A | Metre |
| 7 | 15 1 | IG bobinleri |
| 8 | 20 1 | Elektrikli cam – Yolcu |
| 9 | 7,5 A | Başlat sinyali |
| 10 | 20 1 | Elektrikli cam – Pilot |
| 11 | 7,5 A | ACC Radyo |
| 12 | 10 A | ACC soketi |
| 13 | – | Kullanılmamış |
| 14 | 20 1 | 2000-2001: Kullanılmıyor 2002-2006: LAF ısıtıcı |
| 15 | 10 A | Küçük ışık |
| 16 | 7,5 A | Klima, R/C Ayna |
| 17 | 7,5 A | Gündüz sürüş farları (Kanada modelleri) |
| 18 | 7,5 A | ters ışık |
| 19 | 7,5 A | İç ışık |
| 20 | 10 A | Radyo |
| 21 | 10 A | Gündüz sürüş farları (Kanada modelleri) |
| 22 | 20 1 | Kilit |
| 23 | 7,5 A | Bagaj kapağı kilidi |
| 24 | 7,5 A | IMA |
| 25 | – | Kullanılmamış |
| 26 | 10 A | Arka cam sileceği |
| 27 | 7,5 A | Arka aydınlatma |
Motor bölmesi sigorta kutusu

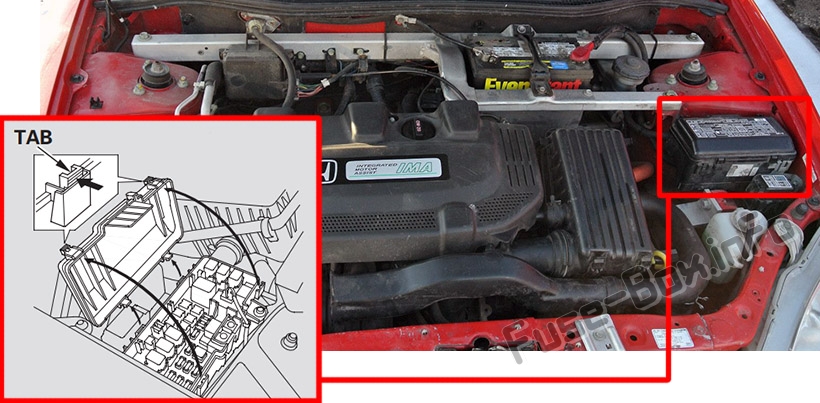

Sigorta kutusu konumu

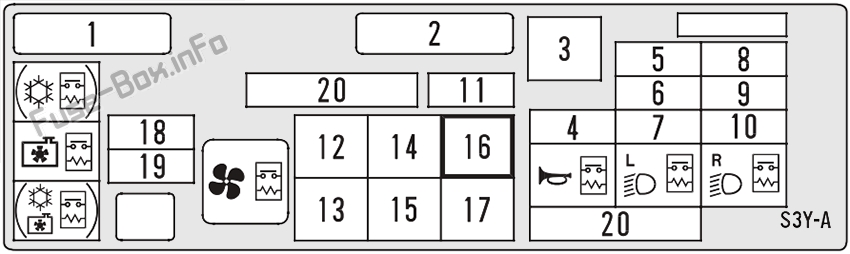

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 50 A | IG1 Müdürü |
| 2 | 80 A | pil |
| 3 | 30 1 | ABS motoru |
| 4 | 10 A | Risk |
| 5 | 15 1 | IMA |
| 6 | 10 A | Korna durdurma |
| 7 | 15 1 | Benzin pompası |
| 8 | 15 1 | Sol far |
| 9 | – | Kullanılmamış |
| 10 | 15 1 | Sağ far |
| 11 | 30 1 | Fan |
| 12 | 40 1 | Isıtma motoru |
| 13 | 30 1 | Arka buz çözücü |
| 14 | 20 1 | ABS F/S |
| 15 | 40 1 | hidrolik direksiy10 |
| 16 | 30 1 | Yedekleme, ACC |
| 17 | 40 1 | Elektrikli pencere |
| 18 | 7,5 A | IMA ECU |
| 19 | 20 1 | K10denser fanı |
| 20 | – | Yedek sigorta |
