Honda HR-V (2016-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2016’dan günümüze kadar mevcut olan ikinci nesil Honda HR-V’yi ele alıyoruz. Burada Honda HR-V 2016, 2017, 2018 ve 2019’un sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın atanması (sigortaların düzeni) hakkında bilgileri bulacaksınız .

İçindekiler

Honda HR-V 2016-2019 sigorta düzeni …
Yolcu bölmesi
Makine bölümü
2016, 2017, 2018
2019

İçerik gizle

1 Honda HR-V 2016-2019 sigorta düzeni …

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 2016, 2017, 2018

1.3.1 İç (Sigorta kutusu A)

1.3.2 İç (Sigorta kutusu B) (2016)

1.3.3 İç (Sigorta kutusu B) (2017, 2018)

1.3.4 Motor bölmesi (Sigorta kutusu A)

1.3.5 Motor bölmesi (Sigorta kutusu B)

1.4 2019

1.4.1 İç (Sigorta kutusu A)

1.4.2 İç (Sigorta kutusu B)

1.4.3 Motor bölmesi (Sigorta kutusu A)

1.4.4 Motor bölmesi (Sigorta kutusu B)

Honda HR-V 2016-2019 sigorta düzeni …

Honda HR-V’nin çakmak (elektrik prizi) sigortaları, gösterge tablosundaki A sigorta kutusundaki 36 numaralı sigorta (ön ACC soketi), 7 numaralı sigorta (arka ACC soketi) ve n ° 10’dur ( K10soldaki ACC soketi) ön panel sigorta kutusundaki B.

Sigorta kutusu konumu

Yolcu bölmesi

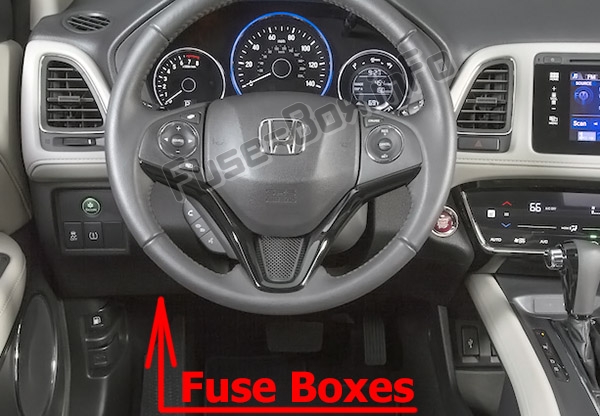

Sigortaların yolcu bölmesindeki yeri: Honda HR-V (2016-2019 ..)

Sigorta kutusu A: Ön

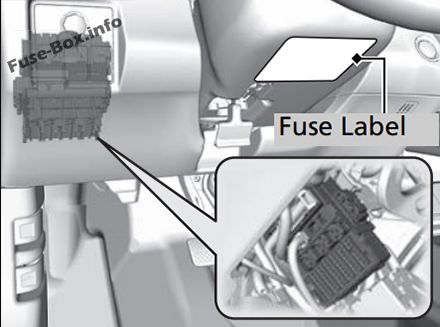

panelin arkasında bulunur.

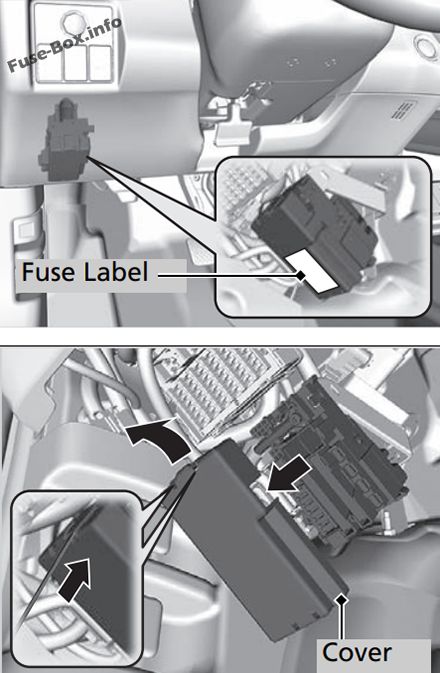

Sigorta yerleri direksiy10 kol10unun altındaki etikette gösterilmektedir.

Sigorta kutusu B:
sigorta kutusu A’nın yanında bulunur
. Düz tornavidayı gösterildiği gibi yan yuvaya sokarak kapağı çıkarın.

Makine bölümü

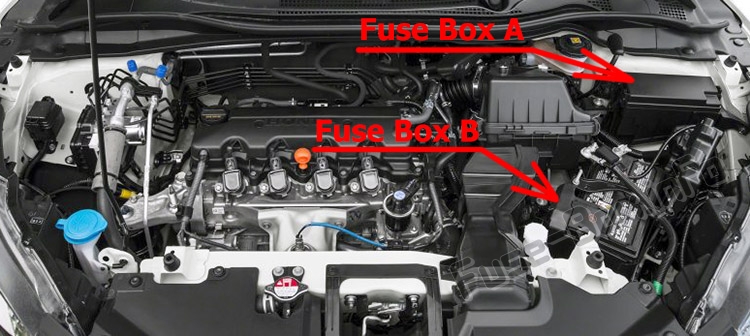

Sigortaların motor bölmesindeki yeri: Honda HR-V (2016-2019 ..)

Sigorta kutusu A:
Fren hidroliği deposunun yanında bulunur.
Kutuyu açmak için sekmelere basın. Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.

Sigorta kutusu B:

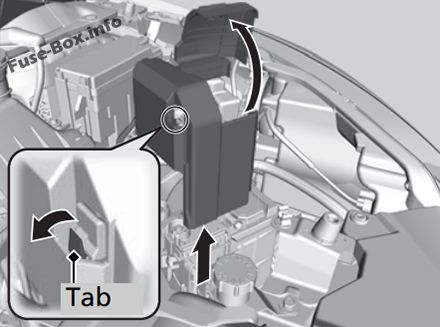

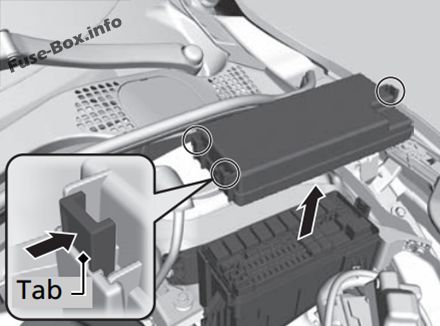

Akünün üzerinde bulunur. Kapağı + terminalinin üzerine çekin, ardından tırnağı şekilde gösterildiği gibi çekerek çıkarın.

Sigorta kutusu şemaları

2016, 2017, 2018

İç (Sigorta kutusu A)

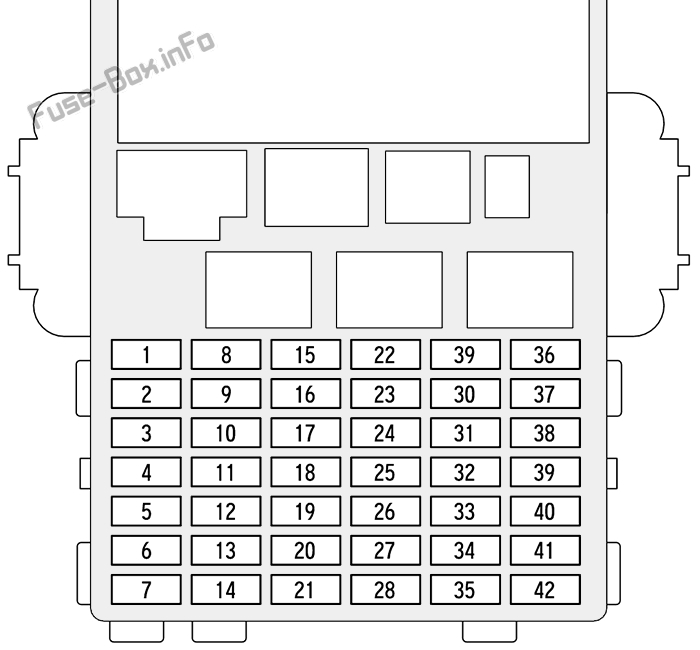

Pano sigorta kutusu şeması: Honda HR-V (2016, 2017, 2018)

Yolcu bölmesindeki sigorta yerleşimi (Sigorta kutusu A) (2016, 2017, 2018)

Numara.	Korumalı devre	Amper
1	Kilit	20 1
2	–	–
3	Akıllı (isteğe bağlı)	(10 A)
4	Sürücü tarafı kapı açma	10 A
5	Yolcu tarafı kapı açma	10 A
6	Sürücü kapısının kilidinin açılması	10 A
7	Sürücü kapısı kilidi	10 A
8	Sürücünün elektrikli camı	20 1
9	Yolcu elektrikli cam	20 1
10	Sol arka elektrikli cam	20 1
11	Arka sağ elektrikli cam	20 1
12	Sürücü tarafı kapı kilidi	10 A
13	Yolcu tarafı kapı kilidi	10 A
14	–	–
15	Sağ uzun far	10 A
16	STS (isteğe bağlı)	(7,5 A)
17	Şemsiye (isteğe bağlı)	(20 A)
18	Sunroof (opsiy10el)	(20 A)
19	Isıtmalı ön koltuk (isteğe bağlı)	(20 A)
20	–	–
21	MP kamera (isteğe bağlı)	(10 A)
22	yıkayıcı	15 1
23	Arka silecek (isteğe bağlı)	(10 A)
24	AC	7,5 A
25	Bütün gün ışıklar	7,5 A
26	Önyükleme kesimi (isteğe bağlı)	(7,5 A)
27	ABS / VSA	7,5 A
28	SRS	10 A
29	Sol uzun far	10 A
30	ACG	10 A
31	Relais IG	10 A
32	Benzin pompası	15 1
33	SRS	(7,5 A)
34	Metre	7,5 A
35	Misy10 SOL	7,5 A
36	Ön ACC soketi	20 1
37	CAC	(7,5 A)
38	ACC (isteğe bağlı)	(7,5 A)
39	Seçenek	10 A
40	Arka cam sileceği	10 A
41	–	–

İç (Sigorta kutusu B) (2016)

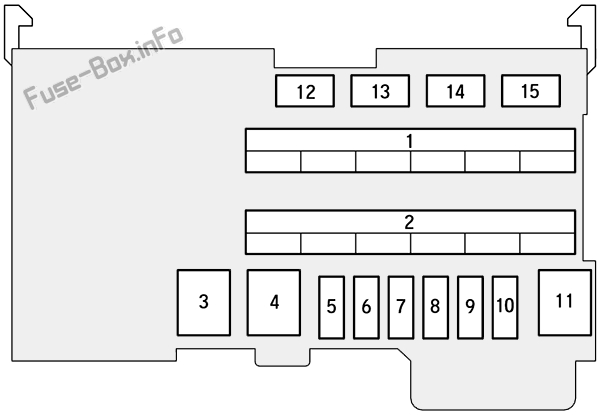

Pano sigorta kutusu B'nin şeması: Honda HR-V (2016)

Yolcu bölmesindeki sigorta yerleşimi (Sigorta kutusu B) (2016)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	IG Main (30 A (Akıllı giriş sistemli modeller), 50 A (Akıllı giriş sistemi olmayan modeller))	30A / 50A
1	Ana sigorta kutusu 2	50 A
1	ABS / VSA motoru	40 1
1	Ana sigorta kutusu 1	30 1
1	Ana sigorta kutusu 3	40 1
2	Arka buğu çözücü	30 1
2	biz	30 1
2	IG Main 2 (Akıllı giriş sistemli modeller) / Kullanılmıyor (Akıllı giriş sistemi olmayan modeller)	30 1
2	DESTEK	40 1
2	PEB R	30 1
2	E-DPS	30 1
3	–	–
4	–	–
5	ABS/VSA FSR	30 1
6	Buz çözücü (isteğe bağlı)	(10 A)
7	ACC RR JACK (isteğe bağlı)	(20 A)
8	–	–
9	İç ışık	7,5 A
10	ACC soketi (K10sol)	(20 A)
11	–	–
12	Kullanılmıyor (Akıllı giriş sistemli modeller) ACC tuş kilidi (Akıllı giriş sistemi olmayan modeller)	— 7,5 A
13	Isıtmalı dış ayna (opsiy10el)	(10 A)
14	A / C SW fanı (opsiy10el)	(7,5 A)
15	Kullanılmıyor (Akıllı giriş sistemli modeller ) Silecek (Akıllı giriş sistemi olmayan modeller)	– 30 A

İç (Sigorta kutusu B) (2017, 2018)

Pano sigorta kutusu şeması: Honda HR-V (2017, 2018)

Yolcu bölmesindeki sigorta yerleşimi (Sigorta kutusu B) (2017, 2018)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	IG Main (30 A (Akıllı giriş sistemli modeller), 50 A (Akıllı giriş sistemi olmayan modeller))	30A / 50A
1	Ana sigorta kutusu 2	50 A
1	ABS / VSA motoru	40 1
1	Ana sigorta kutusu 1	30 1
1	Ana sigorta kutusu 3 (opsiy10el)	40 1
2	Arka buğu çözücü	30 1
2	biz	30 1
2	IG Main 2 (Akıllı giriş sistemli modeller) / Kullanılmıyor (Akıllı giriş sistemi olmayan modeller)	30 1
2	DESTEK	40 1
2	PEB R	30 1
2	AWD (isteğe bağlı)	30 1
3	–	–
4	–	–
5	ABS/VSA FSR	30 1
6	Buz çözücü (isteğe bağlı)	(10 A)
7	ACC RR JACK (isteğe bağlı)	(20 A)
8	–	–
9	İç ışık	7,5 A
10	ACC soketi (K10sol)	(20 A)
11	–	–
12	Kullanılmıyor (Akıllı giriş sistemli modeller) ACC tuş kilidi (Akıllı giriş sistemi olmayan modeller)	– (7,5A)
13	Isıtmalı dış ayna (opsiy10el)	(10 A)
14	A / C SW fanı (opsiy10el)	(7,5 A)
15	Kullanılmıyor (Akıllı giriş sistemli modeller ) Silecek (Akıllı giriş sistemi olmayan modeller)	– 30 A

Motor bölmesi (Sigorta kutusu A)

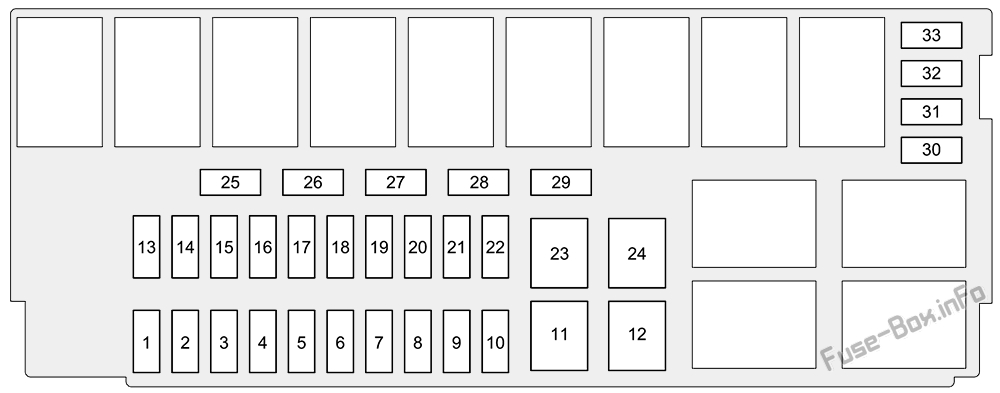

A kaputunun altındaki sigorta kutusunun şeması: Honda HR-V (2016, 2017, 2018)

Motor bölmesindeki sigorta yerleşimi (Sigorta kutusu A) (2016, 2017, 2018)

Numara.	Korumalı devre	Amper
1	Ana kısa far	20 1
2	CDC (isteğe bağlı)	(30A)
3	Risk	10 A
4	DBW	15 1
5	Ön cam sileceği (isteğe bağlı)	(30A)
6	Durmak	10 A
7	IGP	15 1
8	IG bobinleri	15 1
9	EOP (isteğe bağlı)	(10 A)
10	INJ (isteğe bağlı)	(20 A)
11	VST2 (isteğe bağlı)	(30A)
12	Ana fan	30 1
13	SW başlatıcı (isteğe bağlı)	(30A)
14	MG debriyaj	7,5 A
15	Pil sensörü	(7,5 A)
16	Küçük ışık	10 A
17	AFP Sorumlusu (isteğe bağlı)	(10 A)
18	korna çalmak	10 A
19	Sis lambası (isteğe bağlı)	(10 A)
20	SBW (isteğe bağlı)	(10 A)
21	Ana yedekleme	10 A
22	ses	(10 A)
23	ikincil fan	(30A)
24	VST1 (isteğe bağlı)	(30A)
25	STRLD (isteğe bağlı)	(7,5 A)
26	CAM IGP (isteğe bağlı)	(7,5 A)
27	–	–
28	–	–
29	Yedekleme (isteğe bağlı)	(30A)
30	IGP LAF	(7,5 A)
31	IGPS	(7,5 A)
32	Sağ kısa huzme	10 A
33	Sol far kısa huzmeli	10 A

Motor bölmesi (Sigorta kutusu B)

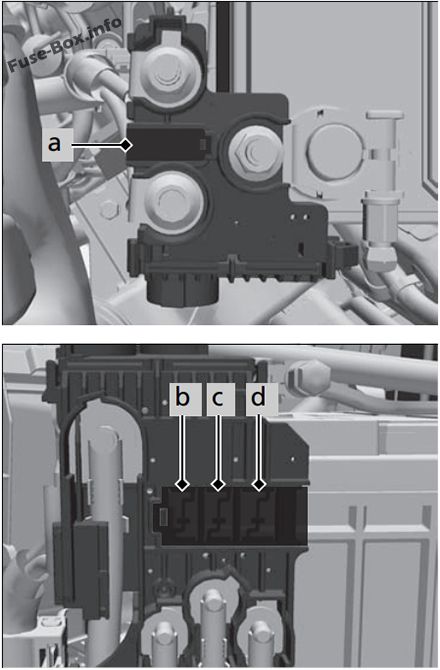

B kaputunun altındaki sigorta kutusunun şeması: Honda HR-V (2019)

Motor bölmesindeki sigorta yerleşimi (Sigorta kutusu B) (2016-2019)

Numara.	Korumalı devre	Amper
a	Ana piller	100A
B	RB Müdürü 1	70 1
C	RB Müdürü 2	80 A
NS	ANA KAPAK	70 1

2019

İç (Sigorta kutusu A)

Pano sigorta kutusu Diyagram A: Honda HR-V (2019)

Yolcu bölmesindeki sigorta yerleşimi (Sigorta kutusu A) (2019)

Numara.	Korumalı devre	Amper
1	Kilit	20 1
2	–	–
3	Akıllı (isteğe bağlı)	(10 A)
4	Sürücü tarafı kapı açma	10 A
5	Yolcu tarafı kapı açma	10 A
6	Sürücü kapısının kilidinin açılması	10 A
7	Sürücü kapısı kilidi	10 A
8	Sürücünün elektrikli camı	20 1
9	Yolcu elektrikli cam	20 1
10	Sol arka elektrikli cam	20 1
11	Arka sağ elektrikli cam	20 1
12	Sürücü tarafı kapı kilidi	10 A
13	Yolcu tarafı kapı kilidi	10 A
14	–	–
15	Sağ uzun far	10 A
16	STS (seçenek)	(7,5 A)
17	–	(20 A)
18	Sunroof (isteğe bağlı)	(20 A)
19	Isıtmalı ön koltuk (isteğe bağlı)	(20 A)
20	–	–
21	Adaptif cruise c10trol (isteğe bağlı)	(7,5 A)
22	yıkayıcı	15 1
23	Arka silecek (isteğe bağlı)	(10 A)
24	AC	7,5 A
25	Bütün gün ışıklar	7,5 A
26	Başlangıç kesimi (seçenek)	(7,5 A)
27	ABS / VSA	7,5 A
28	SRS	10 A
29	Sol uzun far	10 A
30	ACG	10 A
31	Relais IG	10 A
32	Benzin pompası	15 1
33	SRS	(7,5 A)
34	Metre	7,5 A
35	Misy10 SOL	7,5 A
36	Ön aksesuarlar için elektrik prizi	20 1
37	CAC	(7,5 A)
38	–	(7,5 A)
39	Seçenek	10 A
40	Arka cam sileceği	10 A
41	–	–

İç (Sigorta kutusu B)

Pano sigorta kutusu B'nin şeması: Honda HR-V (2019)

Yolcu bölmesindeki sigorta yerleşimi (Sigorta kutusu B) (2019)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	IG Main (30 A (Akıllı giriş sistemli modeller), 50 A (Akıllı giriş sistemi olmayan modeller))	30A / 50A
1	1 Ana sigorta kutusu 2	50 A
1	ABS / VSA motoru	40 1
1	Ana sigorta kutusu 1	30 1
1	Ana sigorta kutusu 3 (seçenek)	40 1
2	Arka buğu çözücü	30 1
2	Sol elektrikli park freni	30 1
2	IG Main 2 (Akıllı giriş sistemli modeller ) Kullanılmıyor (Akıllı giriş sistemi olmayan modeller)	30 1
2	Isıtma motoru	40 1
2	Sağ elektrikli park freni	30 1
2	ABS/VSA FSR	30 1
3	–	–
4	–	–
5	AWD (seçenek)	(20 A)
6	Isıtmalı ön cam (isteğe bağlı)	(10 A)
7	Arka Aksesuar için Güç Soketi (isteğe bağlı)	(20 A)
8	–	–
9	İç ışık	7,5 A
10	Aksesuarlar için elektrik prizi (k10sol)	(20 A)
11	–	–
12	Kullanılmıyor (Akıllı giriş sistemli modeller) ACC tuş kilidi (Akıllı giriş sistemi olmayan modeller)	– (7,5A)
13	Isıtmalı dış ayna (isteğe bağlı)	(10 A)
14	Klima fanı SW (seçenek)	(7,5 A)
15	Kullanılmıyor (Akıllı giriş sistemli modeller ) Silecek (Akıllı giriş sistemi olmayan modeller)	– 30 A

Motor bölmesi (Sigorta kutusu A)

Kaputun altındaki sigorta kutusu şeması A: Honda HR-V (2019)

Motor bölmesindeki sigorta yerleşimi (Sigorta kutusu A) (2019)

Numara.	Korumalı devre	Amper
1	Ana kısa far	20 1
2	Elektrikli sürgülü sürücü koltuğu (isteğe bağlı)	(20 A)
3	Risk	10 A
4	Kablo tahrikli	15 1
5	Ön cam sileceği (isteğe bağlı)	(30A)
6	Durmak	10 A
7	IGP	15 1
8	IG bobinleri	15 1
9	Gündüz sürüş farları (isteğe bağlı)	(10 A)
10	–	(20 A)
11	–	(30A)
12	Ana fan	30 1
13	SW marş (seçenek)	(30A)
14	MG debriyaj	7,5 A
15	Pil sensörü	(7,5 A)
16	Küçük ışık	10 A
17	Elektrikli yatırılabilen sürücü koltuğu (isteğe bağlı)	(20 A)
18	korna çalmak	10 A
19	Sis lambası (isteğe bağlı)	(10 A)
20	Ön cam buz çözücü	(10 A)
21	Korumak	10 A
22	ses	(10 A)
23	ikincil fan	(30A)
24	–	(30A)
25	STRLD (seçenek)	(7,5 A)
26	CAM IGP (seçenek)	(7,5 A)
27	–	–
28	–
29	–	(30A)
30	IGP LAF	(7,5 A)
31	IGPS	(7,5 A)
32	Sağ kısa huzme	10 A
33	Sol far kısa huzmeli	10 A

Motor bölmesi (Sigorta kutusu B)

B kaputunun altındaki sigorta kutusunun şeması: Honda HR-V (2019)

Motor bölmesindeki sigorta yerleşimi (Sigorta kutusu B) (2016-2019)

Numara.	Korumalı devre	Amper
a	Ana piller	100A
B	RB Müdürü 1	70 1
C	RB Müdürü 2	80 A
NS	ANA KAPAK	70 1
