Honda Fit (GK; 2015-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2015’ten günümüze kadar mevcut olan üçüncü nesil Honda Fit’i (GK) ele alıyoruz. Burada Honda Fit 2015, 2016, 2017, 2018 ve 2019’un sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın atanması (sigortaların düzeni) hakkında bilgileri bulacaksınız .

İçindekiler

Honda Fit 2015-2019 sigorta düzeni…
Yolcu bölmesi
Makine bölümü
2015, 2016
2017, 2018, 2019

İçerik gizle

1 Honda Fit 2015-2019 sigorta düzeni…

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 2015, 2016

1.3.1 İç (Sigorta kutusu A)

1.3.2 İç (Sigorta kutusu B)

1.3.3 Motor bölmesi (Sigorta kutusu A)

1.3.4 Motor bölmesi (Sigorta kutusu B)

1.4 2017, 2018, 2019

1.4.1 İç (Sigorta kutusu A)

1.4.2 İç (Sigorta kutusu B)

1.4.3 Motor bölmesi (Sigorta kutusu A)

1.4.4 Motor bölmesi (Sigorta kutusu B)

Honda Fit 2015-2019 sigorta düzeni…

Honda Fit’in çakmak (elektrik prizi) sigortaları, k10trol panelindeki A sigorta kutusundaki 17 numaralı (k10soldaki ACC soketi), 36 numaralı (ön ACC soketi) sigortalardır. (K10soldaki ACC soketi) ön panel sigorta kutusundaki B.

Sigorta kutusu konumu

Yolcu bölmesi

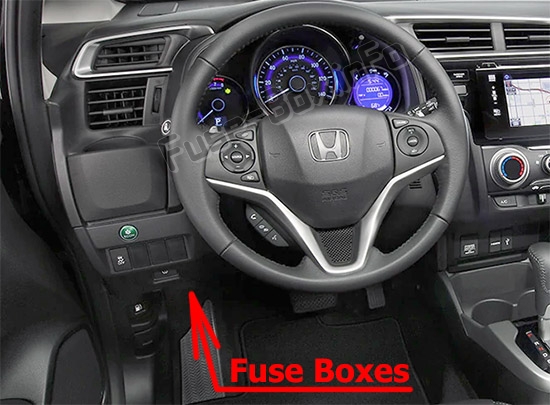

Gösterge panelinin altında bulunur. Sigortaların yolcu bölmesindeki yeri: Honda Fit (GK; 2015-2019 ..)

Sigorta kutusu A:

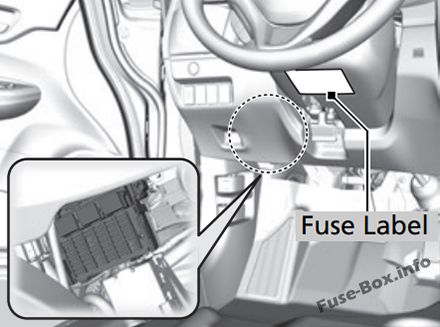

Sigorta yerleri direksiy10 kol10unun altındaki etikette gösterilmiştir.

Sigorta kutusu B:

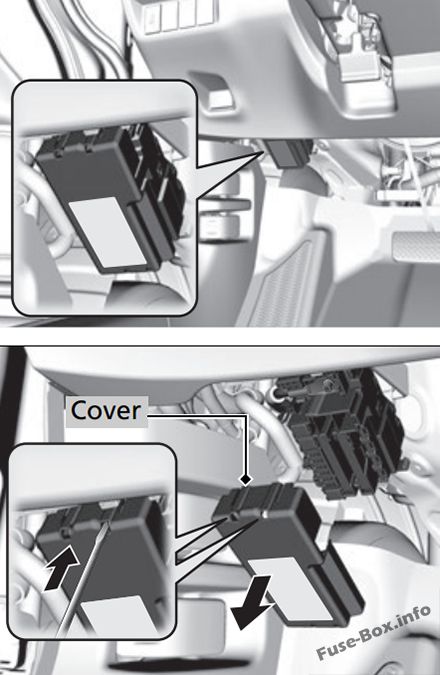

Düz tornavidayı gösterildiği gibi yan yuvaya sokarak kapağı çıkarın.

Makine bölümü

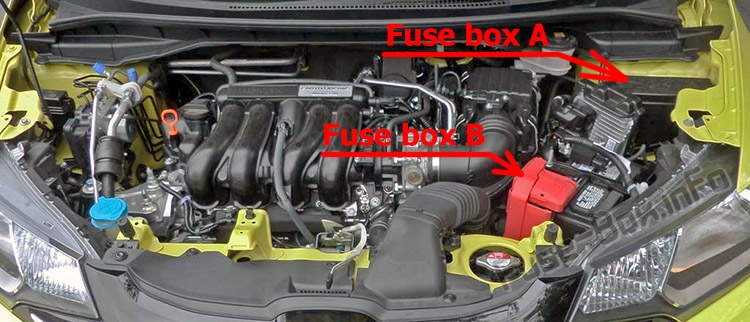

Sigortaların motor bölmesindeki yeri: Honda Fit (GK; 2015-2019 ..)

Sigorta kutusu A:
Fren hidroliği deposunun yanında bulunur.

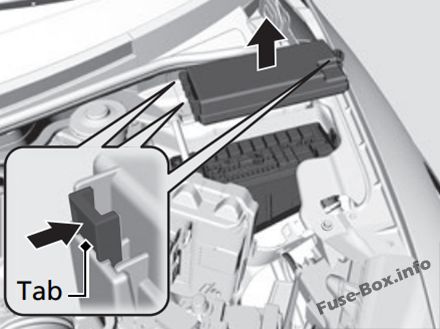

Kutuyu açmak için sekmelere basın. Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.

Sigorta kutusu B:

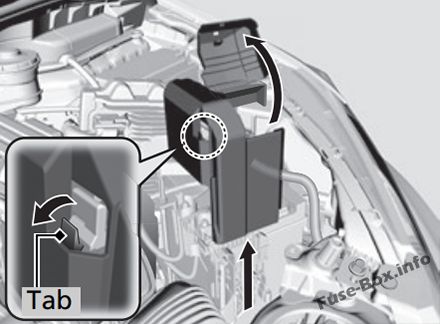

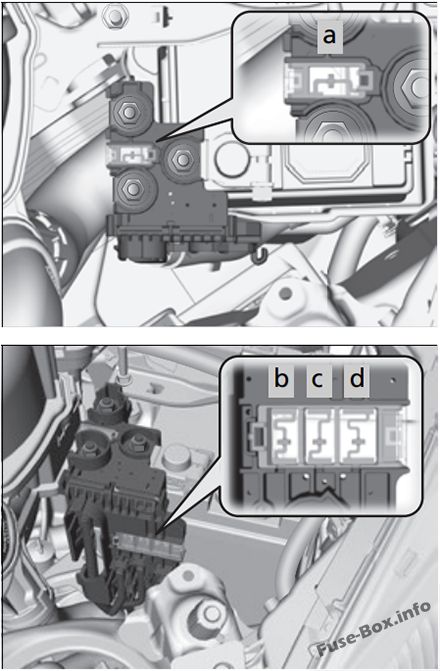

+ terminalindeki kapağı çekin, ardından gösterildiği gibi tırnağı çekerek çıkarın

Sigorta kutusu şemaları

2015, 2016

İç (Sigorta kutusu A)

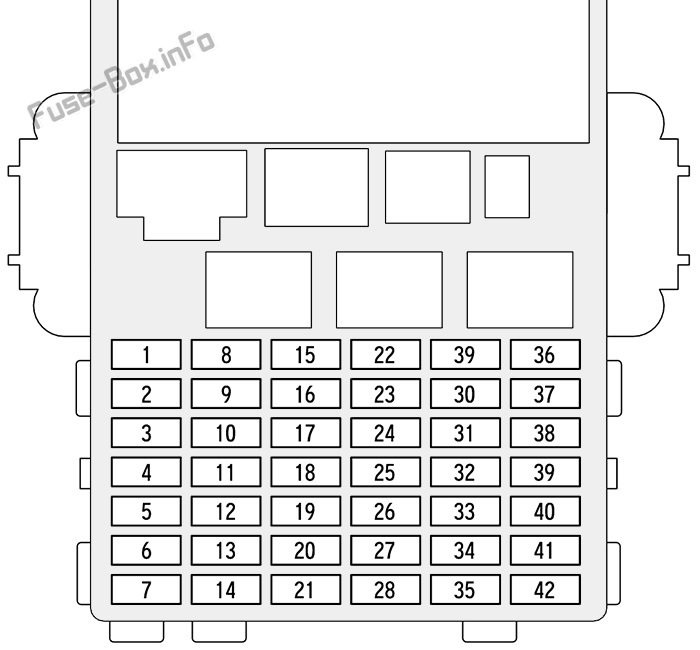

Pano sigorta kutusu şeması: Honda Fit (2015, 2016)

Yolcu bölmesindeki sigorta yerleşimi (Sigorta kutusu A) (2015-2019)

Numara.	Korumalı devre	Amper
1	Kilit	(20 A)
2	–	–
3	Akıllı (isteğe bağlı)	(10 A)
4	Sürücü tarafı kapı açma	15 1
5	Yolcu tarafı kapı açma	15 1
6	Sürücü kapısının kilidinin açılması	(10 A)
7	Sürücü kapısı kilidi	(10 A)
8	Sürücünün elektrikli camı	20 1
9	Yolcu elektrikli cam	20 1
10	Sol arka elektrikli cam	20 1
11	Arka sağ elektrikli cam	20 1
12	Sürücü tarafı kapı kilidi	15 1
13	Yolcu tarafı kapı kilidi	15 1
14	–	–
15	Sağ uzun far	10 A
16	STS (isteğe bağlı)	(7,5 A)
17	ACC (K10sol) jakı (isteğe bağlı)	(20 A)
18	Sunroof (opsiy10el)	(20 A)
19	Isıtmalı ön koltuk (isteğe bağlı)	(20 A)
20	–	–
21	–	–
22	yıkayıcı	15 1
23	Arka cam sileceği	(10 A)
24	AC	7,5 A
25	Bütün gün ışıklar	7,5 A
26	Önyükleme kesimi	7,5 A
27	ABS / VSA	7,5 A
28	SRS	10 A
29	Sol uzun far	10 A
30	ACG	10 A
31	Elektrikli pencere	10 A
32	Benzin pompası	15 1
33	SRS	7,5 A
34	Metre	7,5 A
35	Misy10 SOL	7,5 A
36	Ön ACC soketi	20 1
37	CAC	7,5 A
38	ACC tuş kilidi	7,5 A
39	Seçenek	(10 A)
40	Arka cam sileceği	10 A
41	–	–
42	–	–

İç (Sigorta kutusu B)

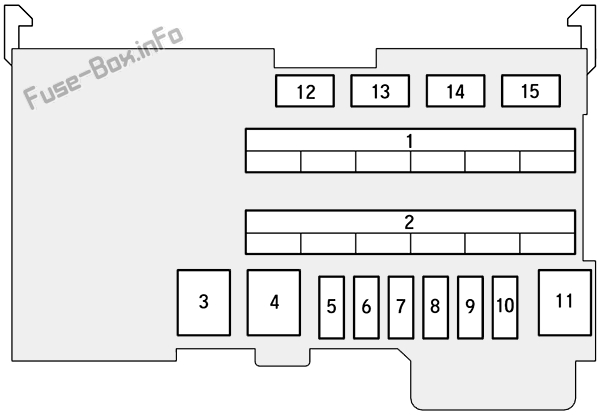

Pano sigorta kutusu şeması: Honda Fit (2015, 2016)

Yolcu bölmesindeki sigorta yerleşimi (Sigorta kutusu B) (2015, 2016)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	IG Main 30 A (akıllı giriş sistemi ile), 50 A (akıllı giriş sistemi olmadan)	30A / 50A
1	Ana sigorta kutusu 2	50 A
1	ABS / VSA motoru	40 1
1	Ana sigorta kutusu 1	30 1
1	Ana sigorta kutusu 3	40 1
2	–	–
2	–	–
2	–	–
2	–	–
2	–	–
2	–	–
2	–	–
3	Su ısıtıcı	30 1
4	IG Main 2 (akıllı giriş sistemi ile) Kullanılmıyor (akıllı giriş sistemi olmadan)	30 A –
5	ABS/VSA FSR	30 1
6	buz çözücü	(10 A)
7	–	–
8	–
9	Küçük ışık	10 A
10	ACC (K10sol) jakı (isteğe bağlı)	(20 A)
11	Arka buğu çözücü	30 1
12	Kullanılmıyor (akıllı giriş sistemi ile) ACC tuş kilidi (akıllı giriş sistemi olmadan)	– (7,5A)
13	Isıtmalı dış ayna (opsiy10el)	(10 A)
14	Klima fanı SW	(7,5 A)
15	Kullanılmıyor (akıllı giriş sistemi ile) Silecek (akıllı giriş sistemi olmadan)	– 30A

Motor bölmesi (Sigorta kutusu A)

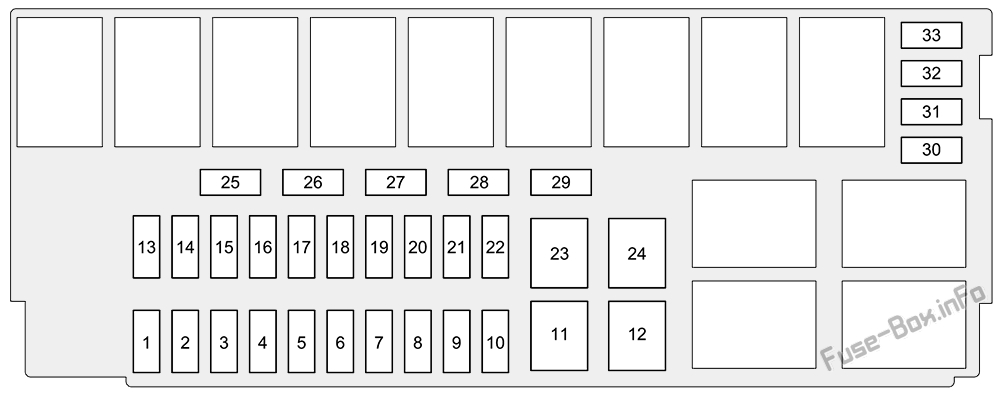

Kaputun altındaki sigorta kutusunun şeması: Honda Fit (2015, 2016)

Motor bölmesindeki sigorta yerleşimi (Sigorta kutusu A) (2015, 2016)

Numara.	Korumalı devre	Amper
1	Ana kısa far	20 1
2	CDC (isteğe bağlı)	(30A)
3	Risk	10 A
4	DBW	15 1
5	silecek	(30A)
6	Durmak	10 A
7	IGP	15 1
8	IG bobinleri	15 1
9	PCU (isteğe bağlı)	(10 A)
10	INJ	(20 A)
11	–	–
12	Ana fan	30 1
13	SW marş	(30A)
14	MG debriyaj	7,5 A
15	Pil sensörü	(7,5 A)
16	–	–
17	Bütün gün ışıklar	(7,5 A)
18	korna çalmak	10 A
19	Sis lambası (isteğe bağlı)	(15A)
21	Ana yedekleme	15 1
22	İç mekan ışıkları	7,5 A
23	ikincil fan	(30A)
24	–	–
25	Akıllı Giriş otomatik başlatma (isteğe bağlı)	(7,5 A)
26	ST MG	(7,5 A)
27	–	–
28	–	–
29	Korumak	(10 A)
30	IGPLAF	(10 A)
31	IGPS	(7,5 A)
32	Sağ kısa huzme	10 A
33	Sol far kısa huzmeli	10 A

Motor bölmesi (Sigorta kutusu B)

Motor bölmesindeki sigorta yerleşimi (Sigorta kutusu B) (2015-2019)

Numara.	Korumalı devre	Amper
a	Ana piller	100A
B	RB Müdürü 1	70 1
C	RB Müdürü 2	80 A
NS	ANA KAPAK	70 1

2017, 2018, 2019

İç (Sigorta kutusu A)

Pano sigorta kutusu şeması: Honda Fit (2017, 2018, 2019)

Yolcu bölmesindeki sigorta yerleşimi (Sigorta kutusu A) (2015-2019)

Numara.	Korumalı devre	Amper
1	Kilit	(20 A)
2	–	–
3	Akıllı (isteğe bağlı)	(10 A)
4	Sürücü tarafı kapı açma	15 1
5	Yolcu tarafı kapı açma	15 1
6	Sürücü kapısının kilidinin açılması	(10 A)
7	Sürücü kapısı kilidi	(10 A)
8	Sürücünün elektrikli camı	20 1
9	Yolcu elektrikli cam	20 1
10	Sol arka elektrikli cam	20 1
11	Arka sağ elektrikli cam	20 1
12	Sürücü tarafı kapı kilidi	15 1
13	Yolcu tarafı kapı kilidi	15 1
14	–	–
15	Sağ uzun far	10 A
16	STS (isteğe bağlı)	(7,5 A)
17	ACC (K10sol) jakı (isteğe bağlı)	(20 A)
18	Sunroof (opsiy10el)	(20 A)
19	Isıtmalı ön koltuk (isteğe bağlı)	(20 A)
20	–	–
21	–	–
22	yıkayıcı	15 1
23	Arka cam sileceği	(10 A)
24	AC	7,5 A
25	Bütün gün ışıklar	7,5 A
26	Önyükleme kesimi	7,5 A
27	ABS / VSA	7,5 A
28	SRS	10 A
29	Sol uzun far	10 A
30	ACG	10 A
31	Elektrikli pencere	10 A
32	Benzin pompası	15 1
33	SRS	7,5 A
34	Metre	7,5 A
35	Misy10 SOL	7,5 A
36	Ön ACC soketi	20 1
37	CAC	7,5 A
38	ACC tuş kilidi	7,5 A
39	Seçenek	(10 A)
40	Arka cam sileceği	10 A
41	–	–
42	–	–

İç (Sigorta kutusu B)

Pano sigorta kutusu şeması: Honda Fit (2017, 2018, 2019)

Yolcu bölmesindeki sigorta yerleşimi (Sigorta kutusu B) (2017, 2018, 2019)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	IG Ana (30 A (akıllı giriş sistemi ile), 50 A (akıllı giriş sistemi olmadan))	30A / 50A
1	Ana sigorta kutusu 2	50 A
1	ABS / VSA motoru	40 1
1	Ana sigorta kutusu 1	30 1
1	Ana sigorta kutusu 3	40 1
2	–	–
2	–	–
2	–	–
2	–	–
2	–	–
2	–	–
3	şifacı	30 1
4	IG Main 2 (akıllı giriş sistemi ile) Kullanılmıyor (akıllı giriş sistemi olmadan)	30 A –
5	ABS/VSA FSR	30 1
6	FCW (opsiy10el) / LDW (opsiy10el)	(15A)
7	–	–
8	Ön sensörlü kamera (isteğe bağlı)	(7,5 A)
9	Küçük ışık	10 A
10	ACC (K10sol) jakı (isteğe bağlı)	(20 A)
11	Arka buğu çözücü	30 1
12	Kullanılmıyor (akıllı giriş sistemi ile) ACC tuş kilidi (akıllı giriş sistemi olmadan)	– (7,5A)
13	Isıtmalı dış ayna (opsiy10el)	(10 A)
14	Klima fanı SW	(7,5 A)
15	Kullanılmıyor (akıllı giriş sistemi ile) Silecek (akıllı giriş sistemi olmadan)	– 30A

Motor bölmesi (Sigorta kutusu A)

Kaputun altındaki sigorta kutusunun şeması: Honda Fit (2017, 2018, 2019)

Motor bölmesindeki sigorta yerleşimi (Sigorta kutusu A) (2017, 2018, 2019)

Numara.	Korumalı devre	Amper
1	Ana kısa far	20 1
2	CDC (isteğe bağlı)	(30A)
3	Risk	10 A
4	DBW	15 1
5	silecek	(30A)
6	Durmak	10 A
7	IGP	15 1
8	IG bobinleri	15 1
9	EOP (isteğe bağlı)	(10 A)
10	INJ	(20 A)
11	–	–
12	Ana fan	30 1
13	SW marş	(30A)
14	MG debriyaj	(7,5 A)
15	Pil sensörü	(7,5 A)
16	–	–
17	Bütün gün ışıklar	(7,5 A)
18	korna çalmak	10 A
19	Sis lambası (isteğe bağlı)	(15A)
20	UB ECU (isteğe bağlı)	(7,5 A)
21	Ana yedekleme	15 1
22	İç mekan ışıkları	7,5 A
23	ikincil fan	(30A)
24	–	–
25	Akıllı Giriş Otomatik Başlatma (akıllı giriş sistemi ile)	(7,5 A)
26	ST MG (akıllı giriş sistemi olmadan)	(7,5 A)
27	–	–
28	–	–
29	Korumak	(10 A)
30	IGP LAF	(10 A)
31	IGPS	(7,5 A)
32	Sağ kısa huzme	10 A
33	Sol far kısa huzmeli	10 A

Motor bölmesi (Sigorta kutusu B)

Motor bölmesindeki sigorta yerleşimi (Sigorta kutusu B) (2015-2019)

Numara.	Korumalı devre	Amper
a	Ana piller	100A
B	RB Müdürü 1	70 1
C	RB Müdürü 2	80 A
NS	ANA KAPAK	70 1
