Bu yazıda 2009’dan 2014’e kadar üretilen ikinci nesil Honda Fit’i (GE) ele alıyoruz. Burada
İçindekiler
Honda Fit 2009-2014 Sigorta Düzenlemesi
Sigorta kutusu konumu
Aracın sigortaları iki sigorta kutusunda bulunur.

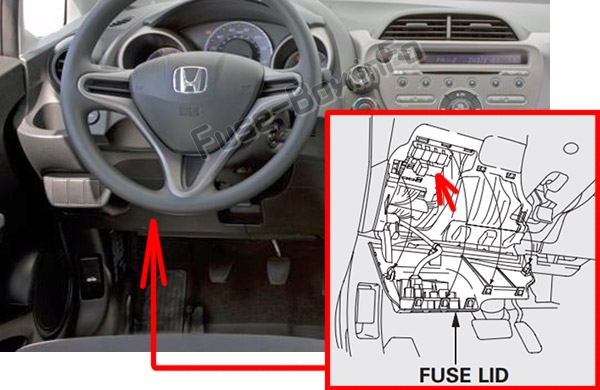

Yolcu bölmesi
İç sigorta kutusu panelin arkasındadır.

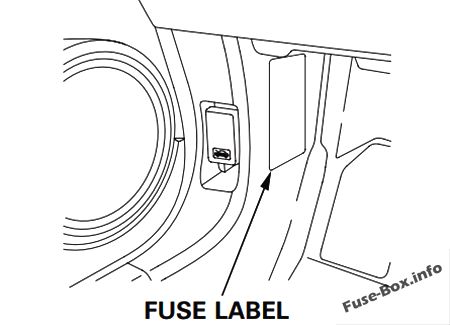

Erişmek için sigorta kapağını kendinize doğru çekin. Sigorta yerleri yan panele yapıştırılmış etikette gösterilmiştir.

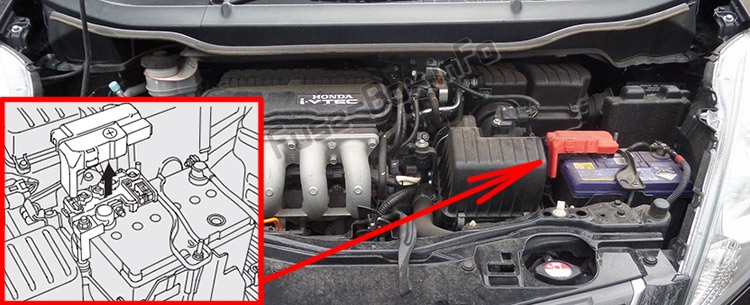

Makine bölümü
Kaputun altındaki sigorta kutusu akünün artı kutbunda bulunur.
Sigorta kutusu şemaları

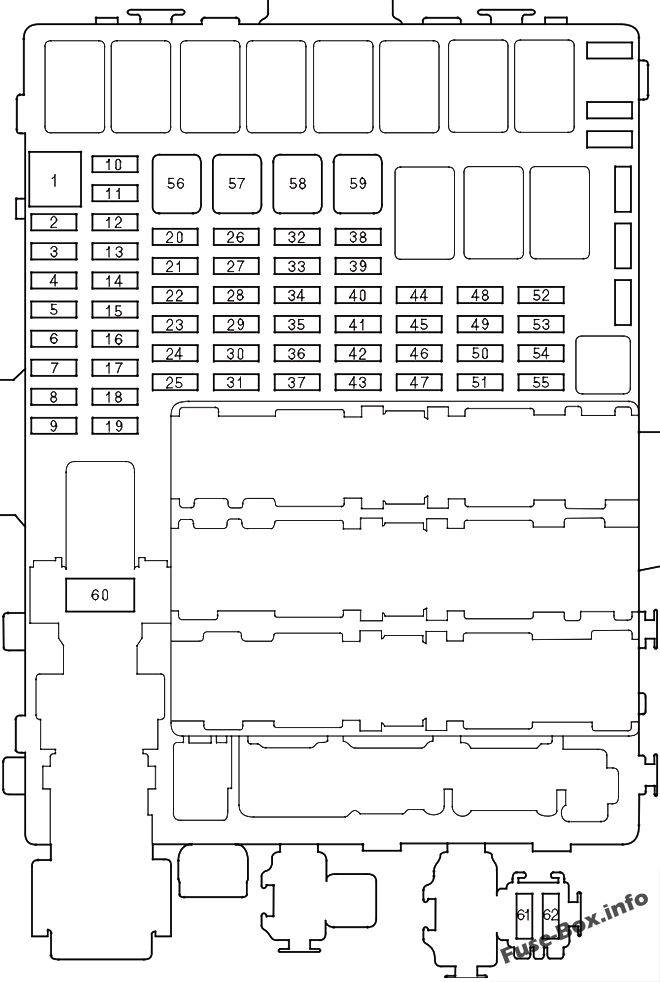

Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | Korumak |
| 2 | (7,5 A) | TPMS (varsa) |
| 3 | 20 1 | Sürücünün elektrikli camı |
| 4 | – | Kullanılmamış |
| 5 | 10 A | ters ışık |
| 6 | 10 A | SRS |
| 7 | (10 A) | SOL iletimi (varsa) |
| 8 | 7,5 A | SRS |
| 9 | (20 A) | Sis lambası (varsa) |
| 10 | 7,5 A | Klima (varsa) |
| 11 | 7,5 A | ABS / VSA (varsa) |
| 12 | 10 A | ACG |
| 13 | 20 1 | ACC soketi |
| 14 | 7,5 A | Tuş kilidi / Radyo |
| 15 | 7,5 A | gün yangınları |
| 16 | 10 A | Arka cam sileceği |
| 17 | 20 1 | Elektrikli ön yolcu camı |
| 18 | 20 1 | Arka yolcu tarafında elektrikli cam |
| 19 | 20 1 | Sürücü tarafı arka elektrikli cam |
| 20 | 15 1 | Benzin pompası |
| 21 | 15 1 | yıkayıcı |
| 22 | 7,5 A | Metre |
| 23 | 10 A | Risk |
| 24 | 10 A | Dur / Korna |
| 25 | – | Kullanılmamış |
| 26 | 10 A | LAF |
| 27 | (30A) | Ana kapı kilidi (varsa) |
| 28 | 20 1 | ana deniz feneri |
| 29 | 10 A | Küçük ışık |
| 30 | 30 1 | Ana fan motoru |
| 31 | – | Kullanılmamış |
| 32 | 10 A | Sağ kısa huzme |
| 33 | 15 1 | IG bobinleri |
| 34 | 10 A | Sol far kısa huzmeli |
| 35 | (15A) | Kapı kilidi (varsa) |
| 36 | (15A) | Kapı kilidi (varsa) |
| 37 | 30 1 | ABS / VSA FSR (varsa) |
| 38 | (15A) | Kapı kilidi (varsa) |
| 39 | 15 1 | IGP |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
| 43 | (7,5 A) | MG debriyaj |
| 44 | 7,5 A | KH |
| 45 | – | Kullanılmamış |
| 46 | – | Kullanılmamış |
| 47 | (30A) | Fan alt motoru |
| 48 | 10 A | Sol uzun far |
| 49 | (15A) | Kapı kilidi (varsa) |
| 50 | (15A) | Kapı kilidi (varsa) |
| 51 | 10 A | Sağ uzun far |
| 52 | 15 1 | DBW |
| 53 | – | Kullanılmamış |
| 54 | 20 1 | Arka buğu çözücü (varsa) |
| 55 | 10 A | Isıtmalı ayna (varsa) |
| 56 | 30 1 | Ön cam sileceği |
| 57 | 30 1 | Fan motoru |
| 58 | 30 1 | ABS / VSA motoru (varsa) |
| 59 | 20A 30A | Arka buğu çözücü |
| 60 | 50A / 40A | IG Sorumlusu/Seçenek Sorumlusu |
| 61 | 30 1 | Radyo |
| 62 | – | Kullanılmamış |
Motor bölmesi (pil üzerinde)

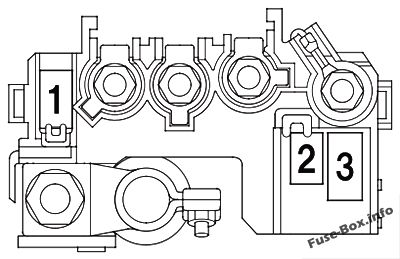

Motor bölmesindeki sigorta yerleşimi (aküde)
| Amper. | Korumalı devreler |
|---|---|
| 100A | pil |
| 70 1 | EPS |
| 20 1 | Korna / Tehlike |
