Bu yazıda, 2007’den 2008’e kadar üretilen facelift’ten s10raki ilk nesil Honda Fit’i (GD) ele alıyoruz. Burada
Honda Fit 2007-2008 Sigorta Düzenlemesi
Yolcu bölmesi

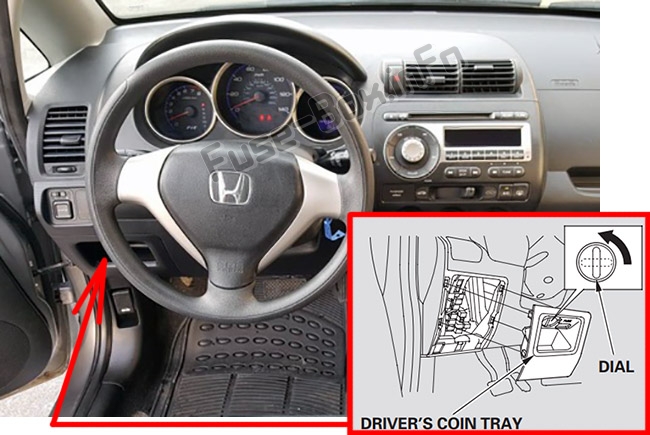

İç sigorta kutusu, sürücü parça tepsisinin arkasında bulunur.
Erişmek için, düğmeyi saat yönünün tersine çevirerek ve ardından kendinize doğru çekerek tepsiyi çıkarın. Madeni para tepsisini takmak için alt tırnakları hizalayın, tepsiyi yan klipslerine oturacak şekilde yukarı döndürün ve ardından kadranı saat yönünde çevirin.
Makine bölümü
Yolcu bölmesi

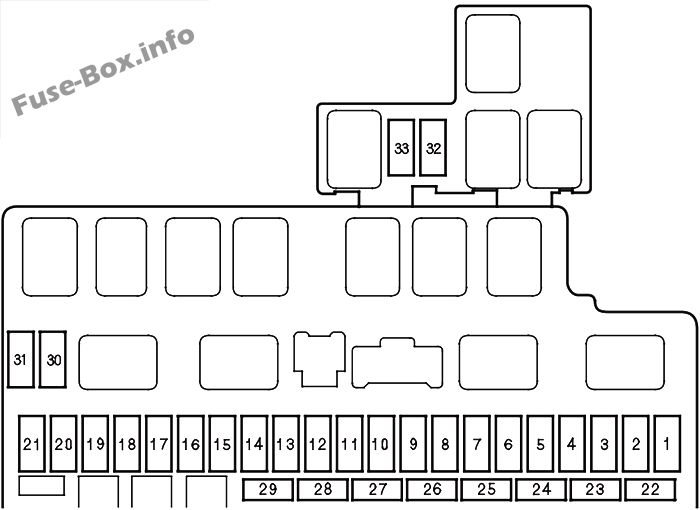

Yolcu bölmesindeki sigortaların atanması
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | ters ışık |
| 2 | – | Kullanılmamış |
| 3 | 10 A | METRE |
| 4 | 10 A | Işığı aç |
| 5 | – | Kullanılmamış |
| 6 | 30 1 | Ön cam silecekleri |
| 7 | 10 A | SRS |
| 8 | (7,5 A) | Gündüz sürüş farları (Kanada modelleri) |
| 9 | 20 1 | Arka buğu çözücü |
| 10 | 7,5 A | BURADA |
| 11 | 15 1 | Benzin pompası |
| 12 | 10 A | Arka cam sileceği |
| 13 | 10 A | SRS |
| 14 | 15 1 | IGP |
| 15 | 20 1 | Sol arka elektrikli cam |
| 16 | 20 1 | Arka sağ elektrikli cam |
| 17 | 20 1 | Elektrikli cam ön sağ |
| 18 | (7,5 A) | TPMS (varsa) |
| 18 | (10 A) | Gündüz sürüş farları (Kanada modelleri) |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | (20 A) | Sis lambası (varsa) |
| 22 | 10 A | Küçük ışık |
| 23 | 10 A | LAF |
| 24 | – | Kullanılmamış |
| 25 | 7,5 A | karın kasları |
| 26 | 7,5 A | Radyo |
| 27 | 15 1 | ACC soketi |
| 28 | (20 A) | Elektrikli kapı kilitleri (varsa) |
| 29 | 20 1 | Sürücünün elektrikli camı |
| 30 | – | Kullanılmamış |
| 31 | 7,5 A | LAF |
| 32 | 15 1 | DBW |
| 33 | 15 1 | Ateşleme bobini |

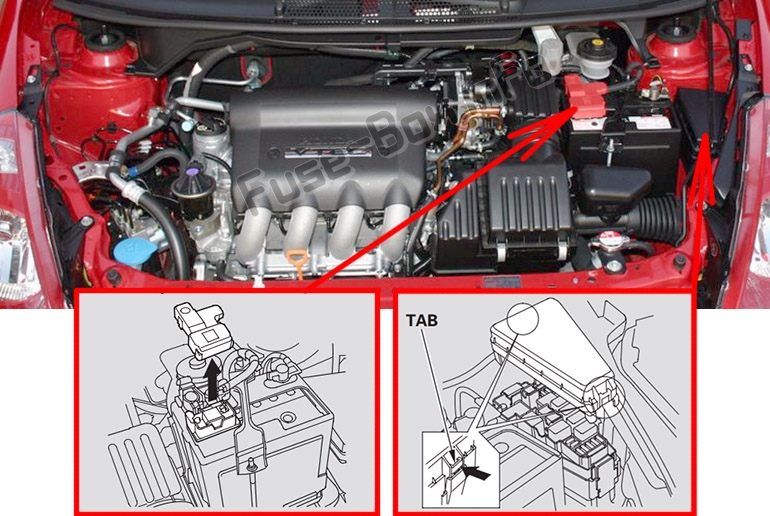

Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 80 A | pil |
| 2 | 60 A | EPS |
| 3 | 50 A | Ateşleme |
| 4 | 30 1 | karın kasları |
| 5 | 40 1 | Üfleyici rölesi |
| 6 | 40 1 | Elektrikli pencere |
| 7 | (30A) | (Seçenek HAC) |
| 8 | 10 A | Korumak |
| 9 | 30 1 | Küçük ışık |
| 10 | 30 1 | Fan |
| 11 | 30 1 | K10denser fanı, MG debriyajı (varsa) |
| 12 | 20 1 | Sağ far |
| 13 | 20 1 | Sol far |
| 14 | 10 A | Risk |
| 15 | 30 1 | ABS F/S |
| 16 | 15 1 | Korna, Dur |
| 80 A | pil |
