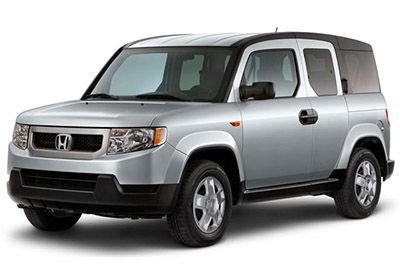

Honda Element kompakt crossover SUV 2003’ten 2010’a kadar üretildi. Bu yazıda
İçindekiler
Honda Element 2003-2011 Sigorta Düzenlemesi
Sigorta kutusu konumu

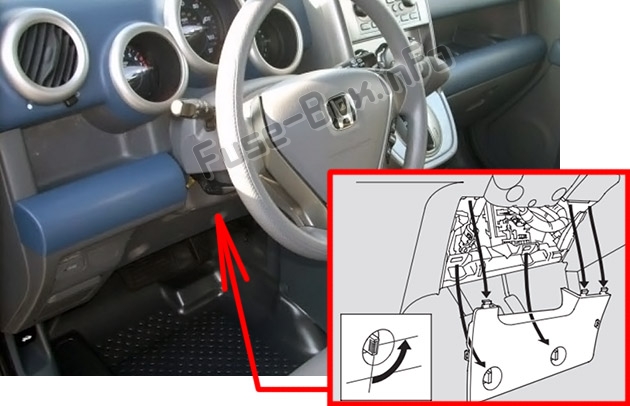

Yolcu bölmesi
İç sigorta kutusu direksiy10 kol10unun altındadır.
Kapağı çıkarmak için düğmeleri saat yönünün tersine çevirin ve kapağı menteşelerinden çıkarın.

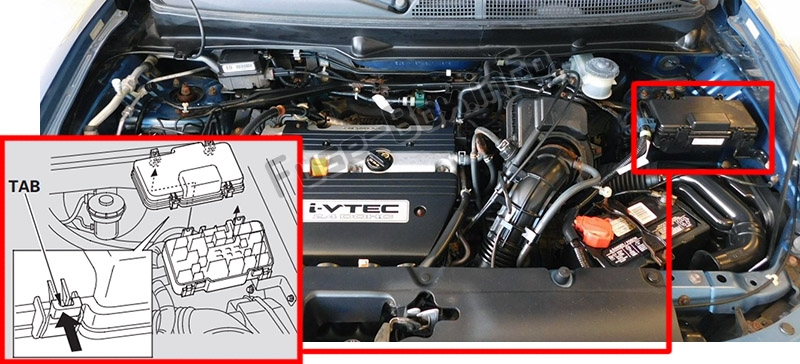

Makine bölümü
Kaputun altındaki sigorta kutusu, sürücü tarafında motor bölmesinde bulunur.
Sigorta kutusu şemaları
2003, 2004, 2005
Yolcu bölmesi

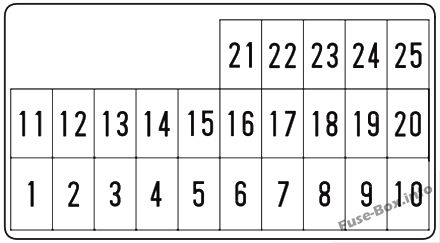

Yolcu bölmesindeki sigorta yerleşimi (2003, 2004, 2005)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Ateşleme bobini |
| 2 | 15 1 | Arka aksesuarlar için elektrik prizi (bazı tipler için) |
| 3 | 10 A | Gündüz sürüş farları (Kanada modellerinde) |
| 4 | 10 A | ACG |
| 5 | – | Kullanılmamış |
| 6 | 7,5 A | Elektrikli pencere rölesi |
| 7 | 20 1 | NUMARA |
| 8 | 7,5 A | Aksesuar, Radyo |
| 9 | 10 A | Arka cam sileceği |
| 10 | 7,5 A | Metre |
| 11 | 7,5 A | karın kasları |
| 12 | 7,5 A | Gündüz sürüş farları (Kanada modellerinde) |
| 13 | 10 A | SRS |
| 14 | 10 A | Uzaktan kumandalı aynalar |
| 15 | 20 1 | LAP ısıtıcı |
| 16 | – | Kullanılmamış |
| 17 | 15 1 | Benzin pompası |
| 18 | 15 1 | Ön aksesuarlar için elektrik prizi |
| 19 | 7,5 A | yanıp sönen |
| 20 | 20 1 | Ön cam sileceği |
| 21 | – | Kullanılmamış |
| 22 | 20 1 | Yolcu elektrikli cam |
| 23 | 20 1 | Sürücünün elektrikli camı |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
Makine bölümü

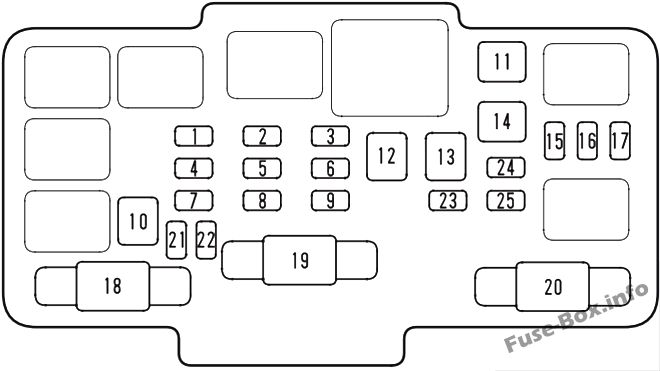

Motor bölmesindeki sigorta yerleşimi (2003, 2004, 2005)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | K10denser fanı |
| 2 | 15 1 | Küçük ışık |
| 3 | 7,5 A | İç ışık |
| 4 | 20 1 | Soğutma fanı motoru |
| 5 | 15 1 | Risk |
| 6 | 15 1 | IGP |
| 7 | 15 1 | Korna, Dur |
| 8 | – | Kullanılmamış |
| 9 | 10 A | Korumak |
| 10 | 30 1 | ABS motoru |
| 11 | 20 1 | Arka buz çözücü |
| 12 | 40 1 | Isıtma motoru |
| 13 | 40 1 | Elektrikli pencere |
| 14 | 40 1 | Seçenek |
| 15 | 15 1 | Sol far |
| 16 | 15 1 | Kilit |
| 17 | 15 1 | Sağ far |
| 18 | 30 1 | ABS F/S |
| 19 | 100A | pil |
| 20 | 50 A | ateşleme 1 |
| 21-25 | 7.5A-30A | Yedek sigortalar |
2006
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Ateşleme bobini |
| 2 | 15 1 | + B ACC |
| 3 | 10 A | + B Gündüz sürüş farları (Kanada modelleri) |
| 4 | 10 A | IG1 ACG |
| 5 | – | Kullanılmamış |
| 6 | 7,5 A | Elektrikli pencere rölesi |
| 7 | 20 1 | NUMARA |
| 8 | 7,5 A | Aksesuar, Radyo |
| 9 | 10 A | Arka cam sileceği |
| 10 | 7,5 A | Metre |
| 11 | 7,5 A | karın kasları |
| 12 | 7,5 A | IG2 gündüz yanan farlar (Kanada modelleri) |
| 13 | 10 A | SRS |
| 14 | 10 A | Uzaktan kumandalı aynalar |
| 15 | 20 1 | LAP ısıtıcı |
| 16 | – | Kullanılmamış |
| 17 | 15 1 | Benzin pompası |
| 18 | 15 1 | Ön aksesuarlar için elektrik prizi |
| 19 | 7,5 A | yanıp sönen |
| 20 | 20 1 | Ön cam sileceği |
| 21 | – | Kullanılmamış |
| 22 | 20 1 | Yolcu elektrikli cam |
| 23 | 20 1 | Sürücünün elektrikli camı |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | K10denser fanı |
| 2 | 15 1 | Küçük ışık |
| 3 | 7,5 A | İç ışık |
| 4 | 20 1 | Soğutma fanı motoru |
| 5 | 15 1 | Risk |
| 6 | 15 1 | IGP |
| 7 | 15 1 | Korna, Dur |
| 8 | – | Kullanılmamış |
| 9 | 10 A | Korumak |
| 10 | 30 1 | ABS motoru |
| 11 | 20 1 | Arka buz çözücü |
| 12 | 40 1 | Isıtma motoru |
| 13 | 40 1 | Ana elektrikli cam |
| 14 | 40 1 | Seçenek |
| 15 | 15 1 | Sol far |
| 16 | 15 1 | Kilit |
| 17 | 15 1 | Sağ far |
| 18 | 30 1 | ABS MTR FSR |
| 19 | 100A | pil |
| 20 | 50 A | IG1 Müdürü |
| 21-25 | 7.5A-30A | Yedek sigortalar |
2007, 2008
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007, 2008)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 10 A | + B ACC |
| 3 | 10 A | + B Gündüz sürüş farları (Kanada modelleri) / TPMS |
| 4 | 10 A | IG1 ACG |
| 5 | – | Kullanılmamış |
| 6 | 7,5 A | Elektrikli pencere rölesi |
| 7 | 20 1 | NUMARA |
| 8 | 7,5 A | Aksesuar, Radyo |
| 9 | 10 A | Arka cam sileceği |
| 10 | 7,5 A | Metre |
| 11 | – | Kullanılmamış |
| 12 | 7,5 A | IG2 gündüz yanan farlar (Kanada modelleri) |
| 13 | 10 A | SRS |
| 14 | 10 A | Uzaktan kumandalı aynalar |
| 15 | 20 1 | LAP ısıtıcı |
| 16 | 15 1 | + B Ateşleme rölesi |
| 17 | 15 1 | Benzin pompası |
| 18 | 15 1 | Ön aksesuarlar için elektrik prizi |
| 19 | 7,5 A | yanıp sönen |
| 20 | 20 1 | Ön cam sileceği |
| 21 | – | Kullanılmamış |
| 22 | 20 1 | Yolcu elektrikli cam |
| 23 | 20 1 | Sürücünün elektrikli camı |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2007, 2008)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | K10denser fanı |
| 2 | 15 1 | Küçük ışık |
| 3 | 7,5 A | İç ışık |
| 4 | 20 1 | Soğutma fanı motoru |
| 5 | 15 1 | Risk |
| 6 | 15 1 | IGP |
| 7 | 15 1 | Korna, Dur |
| 8 | 15 1 | DBW |
| 9 | 10 A | Korumak |
| 10 | 30 1 | VSA motoru |
| 11 | 20 1 | Arka buz çözücü |
| 12 | 40 1 | Isıtma motoru |
| 13 | 40 1 | Ana elektrikli cam |
| 14 | 40 1 | Seçenek |
| 15 | 15 1 | Sol far |
| 16 | 15 1 | Kilit |
| 17 | 15 1 | Sağ far |
| 18 | 30 1 | VSA MTR FSR |
| 19 | 100A | pil |
| 20 | 50 A | IG1 Müdürü |
| 21-25 | 7.5A-30A | Yedek sigortalar |
2009, 2010
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2009, 2010)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 10 A | Arka aksesuar güç soketi |
| 3 | 10 A | Gündüz sürüş farları / TPMS |
| 4 | 10 A | ACG |
| 5 | – | Kullanılmamış |
| 6 | 7,5 A | Elektrikli pencere rölesi |
| 7 | 20 1 | AMP (varsa) |
| 8 | 7,5 A | Aksesuar, Radyo |
| 9 | 10 A | Arka cam sileceği |
| 10 | 7,5 A | Metre |
| 11 | – | Kullanılmamış |
| 12 | 7,5 A | Bütün gün ışıklar |
| 13 | 10 A | SRS |
| 14 | 10 A | Uzaktan kumandalı aynalar |
| 15 | 20 1 | LAF ısıtıcı |
| 16 | 15 1 | Ateşleme rölesi |
| 17 | 15 1 | Benzin pompası |
| 18 | 15 1 | Ön aksesuarlar için elektrik prizi |
| 19 | 7,5 A | yanıp sönen |
| 20 | 20 1 | Ön cam sileceği |
| 21 | – | Kullanılmamış |
| 22 | 20 1 | Yolcu elektrikli cam |
| 23 | 20 1 | Sürücünün elektrikli camı |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
Makine bölümü

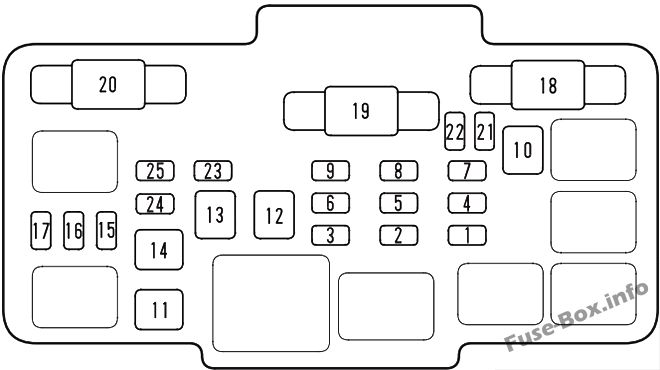

Motor bölmesindeki sigorta yerleşimi (2009, 2010)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | K10denser fanı |
| 2 | 15 1 | Küçük ışık |
| 3 | 7,5 A | İç ışık |
| 4 | 20 1 | Soğutma fanı motoru |
| 5 | 15 1 | Risk |
| 6 | 15 1 | ECU FI |
| 7 | 15 1 | Korna, Dur |
| 8 | 15 1 | DBW |
| 9 | 10 A | Korumak |
| 10 | 30 1 | VSA motoru |
| 11 | 20 1 | Arka buz çözücü |
| 12 | 40 1 | Isıtma motoru |
| 13 | 40 1 | Ana elektrikli cam |
| 14 | 40 1 | Seçenek |
| 15 | 15 1 | Sol far |
| 16 | 15 1 | Kilit |
| 17 | 15 1 | Sağ far |
| 18 | 30 1 | VSA F / S |
| 19 | 100A | pil |
| 20 | 50 A | IG1 Müdürü |
| 21-25 | 7,5A-30A | Yedek sigortalar |
