Honda Crosstour (2011-2015) Sigorta Kutusu Şeması

Honda Crosstour orta boy vag10 2010’dan 2015’e kadar üretildi. Bu yazımızda Honda Crosstour 2012, 2013, 2014 ve 2015 sigorta kutularının şemalarını bulabilir , arabanın içindeki sigorta panellerinin yeri hakkında bilgi alabilir ve öğrenebilirsiniz. her 1 sigortanın atanması hakkında (sigortaların düzenlenmesi).

İçindekiler

Honda Crosstour 2011-2015 Sigorta Düzenlemesi
Yolcu bölmesi
Makine bölümü
2012
2013, 2014, 2015

İçerik gizle

1 Honda Crosstour 2011-2015 Sigorta Düzenlemesi

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 2012

1.3.1 İç mekan, sürücü tarafı

1.3.2 İç, Yolcu tarafı

1.3.3 Makine bölümü

1.4 2013, 2014, 2015

1.4.1 Yolcu bölmesindeki sigorta yerleşimi (sürücü tarafı) (2013, 2014, 2015)

1.4.2 Yolcu bölmesindeki sigorta yerleşimi (yolcu tarafı) (2013, 2014, 2015)

1.4.3 Motor bölmesindeki sigorta yerleşimi (2013, 2014, 2015)

Honda Crosstour 2011-2015 Sigorta Düzenlemesi

Honda Crosstour’un çakmak sigortaları (elektrik prizi) sürücü tarafındaki sigorta kutusundaki 23 numaralı sigortadır (ön aksesuar elektrik prizi) ve 12 numaralı sigortalar (2012: k10sol aksesuarı elektrik prizi), n ° 16 (kargo Bölgesi aksesuarı) elektrik prizi) yolcu tarafı gösterge panelindeki sigorta kutusunda.

Sigorta kutusu konumu

Yolcu bölmesi

İç sigorta kutusu (sürücü tarafı) Ön
panelin altında bulunur.

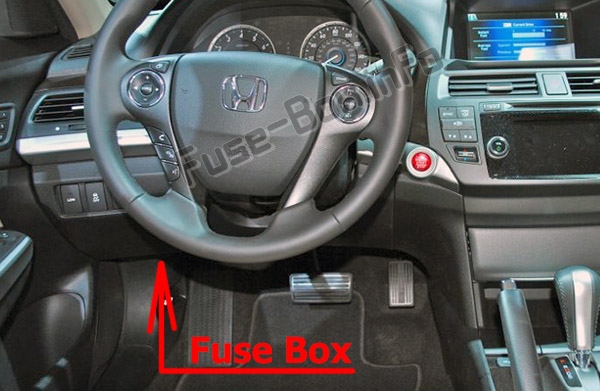

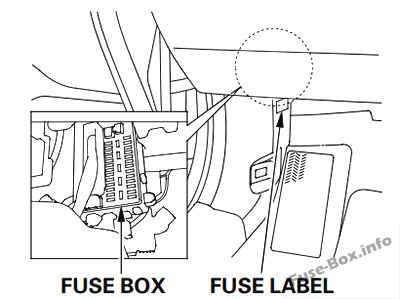

Sigorta yerleri gösterge panelinin altındaki etikette gösterilmektedir. Sigortaların yolcu bölmesindeki yeri: Honda Crosstour (2011-2015)

İç sigorta kutusu (yolcu tarafı)

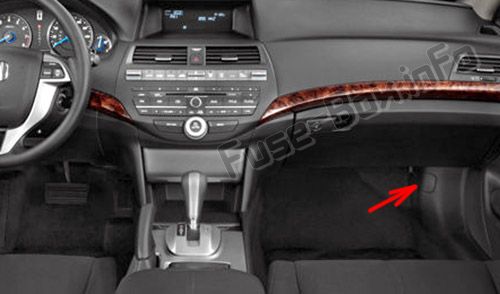

Alt yan panelde bulunur Sigortaların yolcu bölmesindeki yeri: Honda Crosstour (2012, 2013, 2014, 2015)

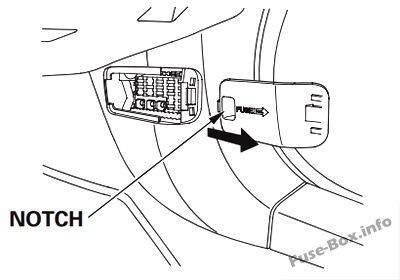

Açmak için kapağı çıkarın. Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.

Makine bölümü

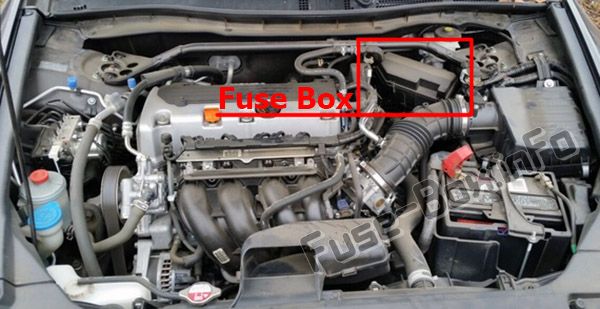

Fren hidroliği deposunun yanında bulunur. Sigortaların motor bölmesindeki yeri: Honda Crosstour (2012, 2013, 2014, 2015)

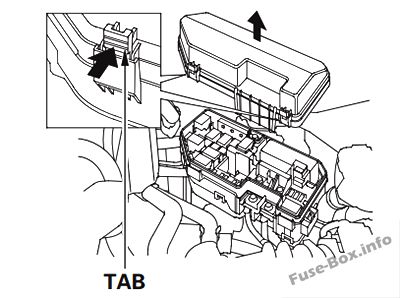

Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.

Sigorta kutusu şemaları

2012

İç mekan, sürücü tarafı

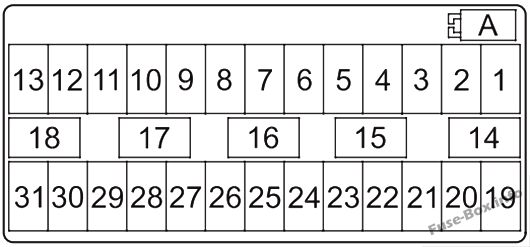

İç sigorta kutusu şeması (sürücü tarafı): Honda Crosstour (2012)

Yolcu bölmesindeki sigorta yerleşimi (sürücü tarafı) (2012)

Olumsuzluk.	Amper.	Korumalı devreler
1	–	Kullanılmamış
2	7,5 A	Koltuk hafızası (varsa)
3	15 1	yıkayıcı
4	10 A	silecek
5	7,5 A	Metre
6	7,5 A	ABS / VSA
7	15 1	ACG
8	7,5 A	KH
9	20 1	Benzin pompası
10	10 A	VB SOL2
11	10 A	SRS
12	7,5 A	OPDS (Yolcu Pozisy10u Algılama Sistemi)
13	–	Kullanılmamış
14	10 A	DHW
15	7,5 A	Bütün gün ışıklar
16	7,5 A	AC
17	7,5 A	Aksesuar, Anahtar, Kilit
18	7,5 A	Aksesuar
19	20 1	Elektrikli sürgülü sürücü koltuğu
20	20 1	açılır tavan
21	20 1	Elektrikli yatırılabilen sürücü koltuğu
22	20 1	Sol arka elektrikli cam
23	15 1	Ön aksesuarlar için elektrik prizi
24	20 1	Sürücünün elektrikli camı
25	15 1	Sürücü tarafı kapı kilidi
26	10 A	Ön sol sis lambası
27	10 A	Küçük ışıklar sol taraf (dış)
28	10 A	Sol uzun far
29	7,5 A	TPMS
30	15 1	Sol far kısa huzmeli
31	–	Kullanılmamış
A	–	Kullanılmamış

İç, Yolcu tarafı

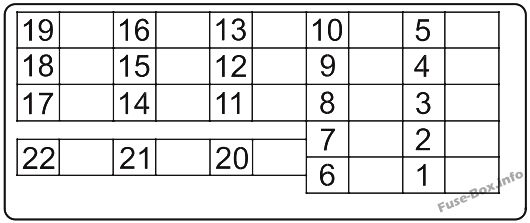

İç sigorta kutusu şeması (yolcu tarafı): Honda Crosstour (2012)

Yolcu bölmesindeki sigorta yerleşimi (yolcu tarafı) (2012)

Olumsuzluk.	Amper.	Korumalı devreler
1	10 A	Sağ uzun far
2	10 A	Sağ tarafta küçük ışıklar (dış)
3	10 A	Ön sağ sis lambası
4	15 1	Sağ kısa huzme
5	–	Kullanılmamış
6	7,5 A	İç mekan ışıkları
7	–	Kullanılmamış
8	20 1	Elektrikli ön yolcu koltuğu yatırma
9	20 1	Elektrikli sürgülü ön yolcu koltuğu
10	10 A	Sağ yan kapı kilidi
11	20 1	Arka sağ elektrikli cam
12	15 1	Aksesuarlar için elektrik prizi (k10sol)
13	20 1	Elektrikli ön yolcu camı
14	–	Kullanılmamış
15	20 1	AMP Premium (varsa)
16	15 1	Aksesuarlar için elektrik prizi (kargo)
17	–	Kullanılmamış
18	10 A	Bel desteği
19	15 1	Isıtmalı koltuk (varsa)
20	–	Kullanılmamış
21	–	Kullanılmamış
22	–	Kullanılmamış

Makine bölümü

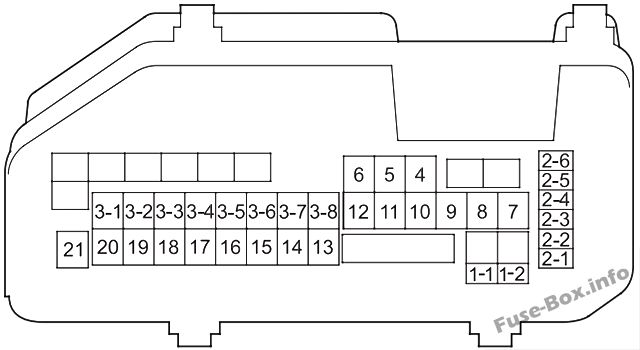

Kaputun altındaki sigorta kutusunun şeması: Honda Crosstour (2012)

Motor bölmesindeki sigorta yerleşimi (2012)

Olumsuzluk.	Amper.	Korumalı devreler
1-1	120A	pil
1-2	40 1	Yolcu tarafı sigorta kutusu
2-1	–	Kullanılmamış
2-2	40 1	ABS / VSA
2-3	30 1	ABS / VSA motoru
2-4	40 1	Yolcu tarafı sigorta kutusu
2-5	–	Kullanılmamış
2-6	–	Kullanılmamış
3-1	30 1	Fan alt motoru
3-2	30 1	Silecek motoru
3-3	30 1	Ana fan motoru
3-4	30 1	Ana ışık sürücü tarafı
3-5	60 A	Sürücü tarafı sigorta kutusu
3-6	30 1	Ana ışık yolcu tarafı
3-7	–	Kullanılmamış
3-8	50 A	IG anapara
4	7,5 A	Fan rölesi
5	40 1	Arka buz çözücü
6	–	Kullanılmamış
7	15 1	Risk
8	20 1	Korna, Dur
9	–	Kullanılmamış
10	(15A)	Römork (Takılıysa, bu alanı römork aydınlatması için kullanın.)
11	15 1	IG bobinleri
12	15 1	FI Alt
13	–	Kullanılmamış
14	–	Kullanılmamış
15	10 A	Korumak
16	7,5 A	İç mekan ışıkları
17	15 1	Ana FI
18	15 1	DBW
19	7,5 A	Yedekleme, FI ECU
20	40 1	Isıtma motoru
21	7,5 A	MG debriyaj

2013, 2014, 2015

Yolcu bölmesindeki sigorta yerleşimi (sürücü tarafı) (2013, 2014, 2015)

Numara.	Korumalı devre	Amper
1	–	–
2	Koltuk hafızası (isteğe bağlı)	7,5 A
3	yıkayıcı	15 1
4	silecek	10 A
5	ÇANTA	7,5 A
6	ABS / VSA	7,5 A
7	–	–
8	–	–
9	Benzin pompası	20 1
10	VB SOL 2	10 A
11	Metre	7,5 A
12	ACG	15 1
13	SRS	10 A
14	–	–
15	Bütün gün ışıklar	7,5 A
16	AC	7,5 A
17	Aksesuar, Anahtar, Kilit	7,5 A
18	Aksesuar	7,5 A
19	Sol elektrikli sürgülü koltuk	20 1
20	açılır tavan	20 1
21	Elektrikli koltuk sola yatırma	20 1
22	Sol arka elektrikli cam	20 1
23	Ön aksesuarlar için elektrik prizi	15 1
24	Elektrikli cam ön sol	20 1
25	Sol kapı kilidi	15 1
26	Ön sol sis lambası	10 A
27	Küçük ışıklar kaldı (dışarıda)	10 A
28	Sol uzun far	10 A
29	TPMS	7,5 A
30	Sol far kısa huzmeli	15 1
31	–	–
	Alt sigorta kutusu:
32	ST MG DIODE (4 silindirli) (isteğe bağlı) / Durdurma (6 silindirli) (isteğe bağlı)	7,5 A
33	STRLD (isteğe bağlı)	7,5 A

Yolcu bölmesindeki sigorta yerleşimi (yolcu tarafı) (2013, 2014, 2015)

Numara.	Korumalı devre	Amper
1	Sağ uzun far	10 A
2	Küçük düz ışıklar (dış)	10 A
3	Ön sağ sis lambası	10 A
4	Sağ kısa huzme	15 1
5	–	–
6	İç mekan ışıkları	7,5 A
7	–	–
8	Sağ koltuğun elektrikli eğimi	20 1
9	Sağ sürgülü elektrikli koltuk	20 1
10	Sağ kapı kilidi	10 A
11	Arka sağ elektrikli cam	20 1
12	AKILLI (isteğe bağlı)	10 A
13	Elektrikli cam ön sağ	20 1
14	–	–
15	Ses amplifikatörü	20 1
16	Aksesuarlar için elektrik prizi (yükleme alanı)	15 1
17	–	–
18	Elektrikli bel (isteğe bağlı)	7,5 A
19	Isıtmalı koltuklar (isteğe bağlı)	15 1
20	–	–
21	–	–
22	–	–

Motor bölmesindeki sigorta yerleşimi (2013, 2014, 2015)

Numara.	Korumalı devre	Amper
1	pil	120 A (6 silindir)
1	pil	100 A (4 silindir)
1	Yolcu sigorta kutusu	40 1
2	ESP MTR	70 1
2	VSA SFR’si	40 1
2	VSA motoru	30 1
2	AS F / B OP	40 1
2	Far yıkayıcı (isteğe bağlı)	30 1
2	–	–
3	IG anapara	50 A
3	–	–
3	Yolcu tarafında ana ışık	30 1
3	DR F/B STD	60 A
3	Ana ışık sürücü tarafı	30 1
3	Ana fan	30 1
3	Silecek motoru	30 1
3	ikincil fan	30 1
4	Fan rölesi	7,5 A
5	Arka buz çözücü	40 1
6	Alt fan motoru (4 silindir)	20 1
7	Risk	15 1
8	Klaks10, DUR	20 1
9	–	–
10	Römork	15 1
11	IG bobinleri	15 1
12	FI Alt	15 1
13	Ana IGI 1 (6 silindir)	30 1
14	IGI Ana 2 (6 silindir)	30 1
15	Korumak	10 A
16	İç mekan ışıkları	7,5 A
17	Ana FI	15 1
18	DBW	15 1
19	ACM (6 silindir)	20 1
20	Isıtma motoru	40 1
21	MG debriyaj	7,5 A
