Honda CR-V (2017-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2017’den günümüze kadar mevcut olan 5inci nesil Honda CR-V’yi ele alıyoruz. Burada 2017, 2018 ve 2019 Honda CR-V’ler için sigorta kutusu şemalarını , araç içindeki sigorta panellerinin konumu ve her 1 sigortanın (sigorta düzeni) yerleşimi hakkında bilgileri bulacaksınız .

İçindekiler

Sigorta düzeni Honda CR-V 2017-2019 …
Yolcu bölmesi
Makine bölümü
2017
2018, 2019

İçerik gizle

1 Sigorta düzeni Honda CR-V 2017-2019 …

Sigorta düzeni Honda CR-V 2017-2019 …

Çakmak sigortaları (elektrik prizi) n° 10 (orta k10sol aksesuar prizi), n° 29 (ön aksesuar prizi) ve ön panel sigortasındaki “h” (kargo alanı aksesuar prizi (varsa)) sigortasıdır. Kutu.

Sigorta kutusu konumu

Yolcu bölmesi

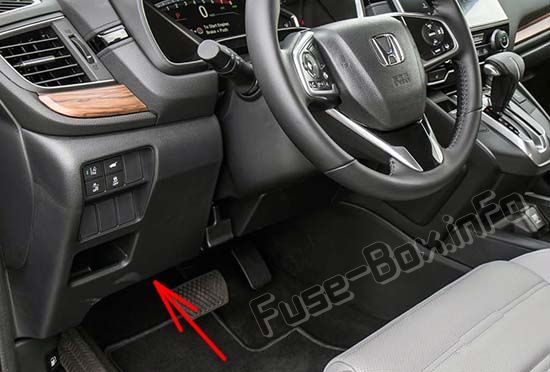

Gösterge panelinin altında bulunur. Sigortaların yolcu bölmesindeki yeri: Honda CR-V (2017, 2018, 2019 -...)

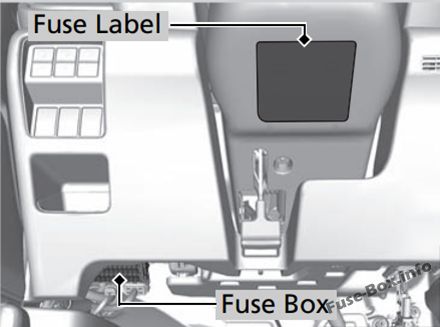

Sigorta yerleri, direksiy10 kol10unun alt kapağına yapıştırılmış etikette gösterilmektedir.

Makine bölümü

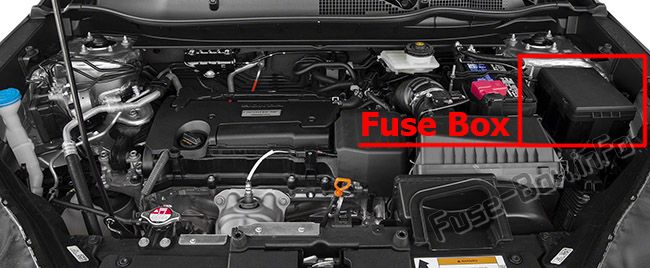

Fren hidroliği deposunun yanında bulunur. Sigortaların motor bölmesindeki yeri: Honda CR-V (2017, 2018, 2019 -...)

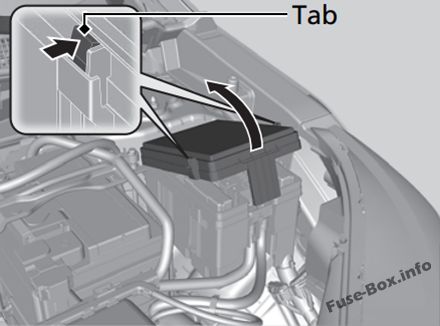

Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.

Sigorta kutusu şemaları

2017

Yolcu bölmesi

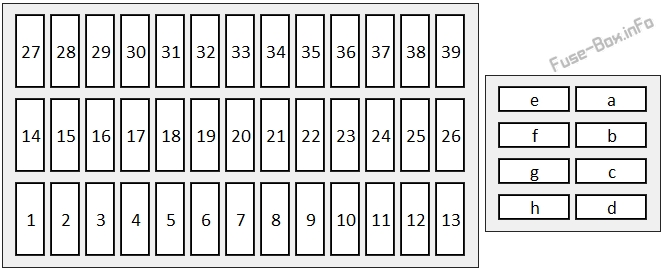

Pano sigorta kutusunun şeması: Honda CR-V (2017)

Yolcu bölmesindeki sigorta yerleşimi (2017)

Numara.	Korumalı devre	Amper
1	Aksesuar	10 A
2	Tuş kilidi	5 1
3	Seçenek	10 A
4	Seçenek (akıllı giriş sistemi ile)	5 1
4	İletim (akıllı giriş sistemi olmadan) (1,5L)	(10 A)
5	Seçenek	10 A
6	SRS göstergesi	10 A
7	Metre	10 A
8	Benzin pompası	15 1
9	AC	10 A
10	Aksesuarlar için elektrik prizi (orta k10sol)	(20 A)
11	Motor k10trolü ‘3	5 1
12	Yolcu tarafı kapı kilidi	10 A
13	Sürücü tarafı kapısının kilidinin açılması	10 A
14	Sürücü tarafı arka elektrikli cam	20 1
15	Ön yolcu tarafında elektrikli cam	20 1
16	Kilit	20 1
17	Şanzıman (akıllı giriş sistemi ile) (1,5 L)	(10 A)
17	Seçenek (akıllı giriş sistemi olmadan)	5 1
18	Ön sürücü ahşap desteği (isteğe bağlı)	(10 A)
19	Sunroof (isteğe bağlı)	(20 A)
20	Giriş	10 A
21	ACG	10 A
22	gün yangınları	10 A
23	Isıtmalı direksiy10 simidi (ısıtmalı direksiy10lu Kanada modelleri); Eller serbest elektrikli bagaj kapağı sensörü (isteğe bağlı)	(10 A)
24	Seçenek	5 1
25	Sürücü kapısı kilidi	(10 A)
26	Yolcu tarafı kapısının kilidinin açılması	10 A
27	Arka yolcu tarafında elektrikli cam	20 1
28	Sürücünün elektrikli camı	20 1
29	Ön aksesuarlar için elektrik prizi	20 1
30	Akıllı Giriş (hidrolik direksiy10lu Kanada modelleri)	10 A
30	STS (akıllı giriş sistemi olmadan)	5 1
31	Elektrikli yatırılabilen sürücü koltuğu (isteğe bağlı)	(20 A)
32	Isıtmalı ön koltuk (isteğe bağlı)	(20 A)
33	Elektrikli sürgülü sürücü koltuğu (isteğe bağlı)	(20 A)
34	ABS / VSA	10 A
35	SRS	10 A
36	Seçenek HAC (seçenek)	20 1
37	Römork (isteğe bağlı)	15 1
38	Sürücü tarafı kapı kilidi	10 A
39	Sürücü kapısının kilidinin açılması	(10 A)
a	Elektrikli kapı kapatıcı (seçenek)	(20 A)
B	Elektrikli sürgülü yolcu koltuğu (isteğe bağlı)	(20 A)
C	Elektrikli yatırılabilen yolcu koltuğu (isteğe bağlı)	(20 A)
NS	Panoramik Gölge Motoru (panoramik tavanlı Kanada modelleri)	(20 A)
Ve	Arka fan	(20 A)
F	EPT L	(20 A)
G	EPT R	(20 A)
H	Aksesuar prizi (kargo alanı) (Kanada modelleri)	(20 A)

Makine bölümü

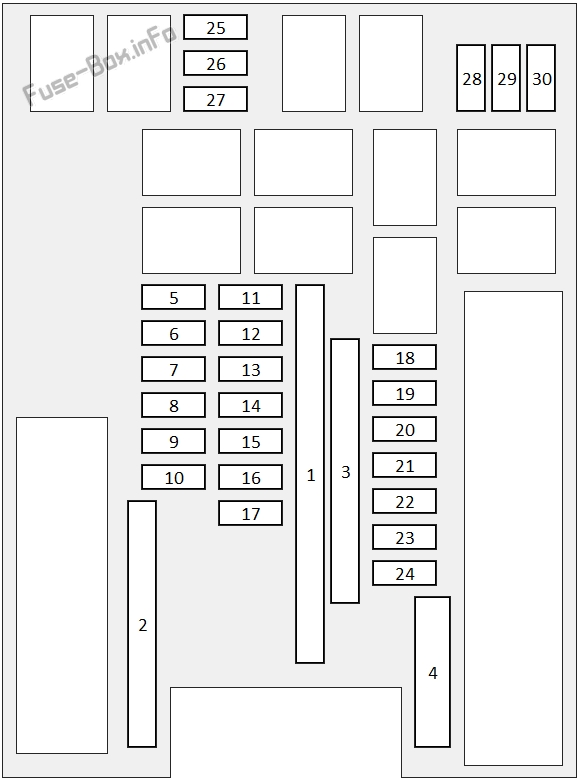

Kaputun altındaki sigorta kutusunun şeması: Honda CR-V (2017)

Motor bölmesindeki sigorta yerleşimi (2017)

Numara.	Korumalı devre	Amper
1	Ses AMP (seçenek)	(30A)
1	Elektrikli fren güçlendirici	40 1
1	Ana fan motoru	30 1
1	Röle modülü 1	30 1
1	IG Main 2 (akıllı giriş sistemi ile)	30 1
1	Röle modülü 2	30 1
1	pil	125 A
2	EPS	70 1
2	IG Main 1 (30 A (akıllı giriş sistemi ile) / 50 A (akıllı giriş sistemi olmadan))	30A / 50A
2	Sigorta kutusu seçeneği	(40 A)
2	Sigorta kutusu	60 A
2	Ön silecek motoru	30 1
2	Fan alt motoru	30 1
3	Arka buz çözücü	40 1
3	marş	30 1
3	Sigorta kutusu	40 1
3	ABS / VSA motoru	40 1
3	ABS/VSA FSR	40 1
3	Fan motoru	40 1
4	Blok d’seçenekleri 1 (optoin)	(40 A)
4	Blok d’seçenekleri 2 (seçenek)	(40 A)
4	–	–
4	Güç Kuyruk Kapısı (optoin)	(40 A)
5	VB ACT (1.5L)	(7,5 A)
6	yıkayıcı	15 1
7	Ana FI	15 1
8	FI Alt (1,5L) / DBW (2,4L)	15 1
9	Işıkları durdur	10 A
10	Enjektör	20 1
11	LAF	7,5 A
12	FI ECU (1.5L)	10 A
12	– (2.4L)	–
13	Ön silecek buz çözücü (isteğe bağlı)	(15A)
14	Risk	10 A
15	IG bobinleri	15 1
16	Şanzıman (1.5L)	(15A)
16	– (2.4L)	–
17	–	–
18	Korumak	10 A
19	ses	15 1
20	AWD (seçenek)	(20 A)
21	Isıtmalı arka koltuk (ısıtmalı arka koltuklu Kanada modelleri)	(20 A)
21	– (arka koltuk ısıtması olmadan)	–
22	Ön sis farları (sis farlı modeller) / Alt panjur ızgarası	(15A)
23	Klima kompresörü / Üst panjur ızgarası	10 A
24	korna çalmak	10 A
25	Fan	7,5 A
26	–	–
27	–	–
28	ST manyetik şalter (akıllı giriş sistemi olmadan)	(7,5 A)
29	–	–
30	–	–

2018, 2019

Yolcu bölmesi

Pano sigorta kutusu şeması: Honda CR-V (2018, 2019)

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)

Numara.	Korumalı devre	Amper
1	Aksesuar	10 A
2	Tuş kilidi	5 1
3	Seçenek 3	10 A
4	Seçenek 2 (akıllı giriş sistemi ile)	5 1
4	İletim (akıllı giriş sistemi olmadan)	(10 A)
5	Seçenek	10 A
6	SRS göstergesi	10 A
7	Metre	10 A
8	Benzin pompası	15 1
9	AC	10 A
10	Aksesuarlar için elektrik prizi (orta k10sol)	(20 A)
11	Motor k10trolü	5 1
12	Yolcu tarafı kapı kilidi	10 A
13	Sürücü tarafı kapısının kilidinin açılması	10 A
14	Sürücü tarafı arka elektrikli cam	20 1
15	Ön yolcu tarafında elektrikli cam	20 1
16	Kilit	20 1
17	Şanzıman (akıllı giriş sistemi ile)	(10 A)
17	Seçenek 2 (akıllı giriş sistemi olmadan)	5 1
18	Ön sürücü ahşap desteği (isteğe bağlı)	(10 A)
19	Sunroof (isteğe bağlı)	(20 A)
20	Giriş	10 A
21	ACG	10 A
22	gün yangınları	10 A
23	Isıtmalı direksiy10 simidi (isteğe bağlı)	(10 A)
24	Seçenek	5 1
25	Sürücü kapısı kilidi	(10 A)
26	Yolcu tarafı kapısının kilidinin açılması	10 A
27	Arka yolcu tarafında elektrikli cam	20 1
28	Sürücünün elektrikli camı	20 1
29	Ön aksesuarlar için elektrik prizi	20 1
30	Akıllı Giriş (akıllı giriş sistemi ile)	10 A
30	STS (akıllı giriş sistemi olmadan)	5 1
31	Elektrikli yatırılabilen sürücü koltuğu (isteğe bağlı)	(20 A)
32	Isıtmalı ön koltuk (isteğe bağlı)	(20 A)
33	Elektrikli sürgülü sürücü koltuğu (isteğe bağlı)	(20 A)
34	ABS / VSA	10 A
35	SRS	10 A
36	Seçenek HAC (seçenek)	20 1
37	Römork (isteğe bağlı)	15 1
38	Sürücü tarafı kapı kilidi	10 A
39	Sürücü kapısının kilidinin açılması	(10 A)
a	Elektrikli kapı kapatıcı (seçenek)	(20 A)
B	Elektrikli sürgülü yolcu koltuğu (isteğe bağlı)	(20 A)
C	Elektrikli yatırılabilen yolcu koltuğu (isteğe bağlı)	(20 A)
NS	Panoramik gölge motoru	(20 A)
Ve	Arka fan	(20 A)
F	EPT L	(20 A)
G	EPT R	(20 A)
H	Aksesuarlar için elektrik prizi (yükleme alanı)	(20 A)

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Honda CR-V (2018, 2019)

Motor bölmesindeki sigorta yerleşimi (2018, 2019)

Numara.	Korumalı devre	Amper
1	AMP sesi (seçenek)	(30A)
1	Kullanılmıyor (Elektrikli koltuğu olmayan Kanada modelleri). (akıllı giriş sistemi olmadan)	–
1	Elektrikli fren güçlendirici	40 1
1	Ana fan motoru	30 1
1	Röle modülü 1	30 1
1	IG Main 2 (akıllı giriş sistemi ile)	30 1
1	Kullanılmıyor (akıllı giriş sistemi olmadan)	–
1	Röle modülü 2	30 1
1	pil	125 A
2	EPS	70 1
2	IG Main 1 (30 A (akıllı giriş sistemi ile) / 50 A (akıllı giriş sistemi olmadan))	30A / 50A
2	Sigorta kutusu seçeneği	40 1
2	Sigorta kutusu 1	60 A
2	Ön silecek motoru	30 1
2	Fan alt motoru	30 1
3	Arka buz çözücü	40 1
3	marş	30 1
3	Sigorta kutusu 2	40 1
3	ABS / VSA motoru	40 1
3	ABS/VSA FSR	40 1
3	Fan motoru	40 1
4	Blok d’seçenekleri 1 (seçenek)	(40 A)
4	Kullanılmıyor (Elektrikli koltuğu olmayan Kanada modelleri). (akıllı giriş sistemi olmadan)	–
4	Blok d’seçenekleri 2 (seçenek)	(40 A)
4	Kullanılmıyor (akıllı giriş sistemi olmadan)	–
4	Elektrikli bagaj kapağı (isteğe bağlı)	(40 A)
4	Kullanılmıyor (Elektrikli koltuğu olmayan Kanada modelleri). (akıllı giriş sistemi olmadan)	–
5	VB ACT (akıllı giriş sistemi ile)	7,5 A
5	Kullanılmıyor (akıllı giriş sistemi olmadan)	–
6	yıkayıcı	15 1
7	Ana FI	15 1
8	FI Sub (akıllı giriş sistemi ile) / DBW (akıllı giriş sistemi olmadan)	15 1
9	Işıkları durdur	10 A
10	Enjektör	20 1
11	LAF	7,5 A
12	FI ECU (akıllı giriş sistemi ile)	10 A
12	Kullanılmıyor (akıllı giriş sistemi olmadan)	–
13	Ön silecek buz çözücü (Kanada modelleri)	15 1
13	Kullanılmıyor (ABD modelleri)	–
14	Risk	10 A
15	IG bobinleri	15 1
16	Şanzıman (akıllı giriş sistemi ile)	15 1
16	Kullanılmıyor (akıllı giriş sistemi olmadan)
17	Kullanılmamış	–
18	Korumak	10 A
19	ses	15 1
20	E-DPS (seçenek)	(20 A)
21	Isıtmalı arka koltuk (ısıtmalı arka koltuklu Kanada modelleri)	(20 A)
21	Kullanılmıyor (Arka koltuk ısıtıcısı olmayan modeller)	–
22	Ön sis farları (isteğe bağlı) (ABD modelleri ve elektrikli koltuklu Kanada modelleri)	(15A)
22	Alt boşluk ızgarası (elektrikli koltuksuz Kanada modelleri)	15 1
23	Klima kompresörü / Üst panjur ızgarası	10 A
24	korna çalmak	10 A
25	Fan	7,5 A
26	Kullanılmamış	–
27	Kullanılmamış	–
28	Kullanılmıyor (akıllı giriş sistemi ile)	–
28	ST manyetik şalter (akıllı giriş sistemi olmadan)	(7,5 A)
29	Kullanılmamış	–
30	Kullanılmamış	–
