Honda CR-V (2012-2016) Sigorta Kutusu Şeması

Bu yazıda 2012’den 2016’ya kadar üretilen dördüncü nesil Honda CR-V’yi ele alıyoruz. Burada Honda CR-V 2012, 2013, 2014, 2015 ve 2016 sigorta kutusu şemalarını bulacaksınız , ‘sigortanın yeri’ hakkında bilgi edinin. arabanın içindeki panelleri ve her 1 sigortanın atamasını öğrenin (sigortaların düzeni).

İçindekiler

Sigorta düzeni Honda CR-V 2012-2016
Yolcu bölmesi
Makine bölümü
2012, 2013, 2014
2015, 2016

İçerik gizle

1 Sigorta düzeni Honda CR-V 2012-2016

Sigorta düzeni Honda CR-V 2012-2016

Çakmak sigortaları (elektrik prizi) , ön panelin sigorta kutusundaki 12 (orta k10sol aksesuar prizi) ve 27 (ön aksesuar priz) sigortalarıdır.

Sigorta kutusu konumu

Yolcu bölmesi

Gösterge panelinin altında bulunur.
Sigorta yerleri kapaktaki etikette gösterilmiştir. Sigortaların yolcu bölmesindeki yeri: Honda CR-V (2012-2016)

Makine bölümü

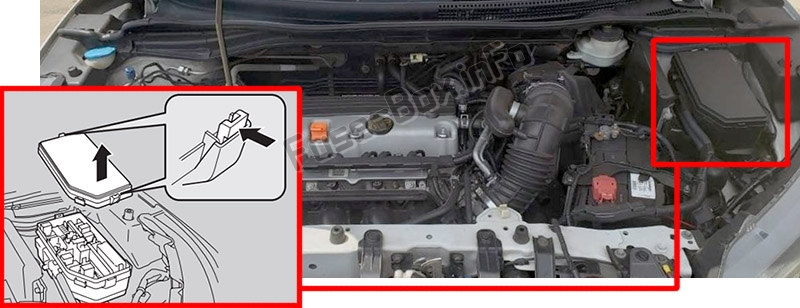

Fren hidroliği deposunun yanında bulunur. Sigortaların motor bölmesindeki yeri: Honda CR-V (2012-2016)

Sigorta kutusu şemaları

2012, 2013, 2014

Yolcu bölmesi

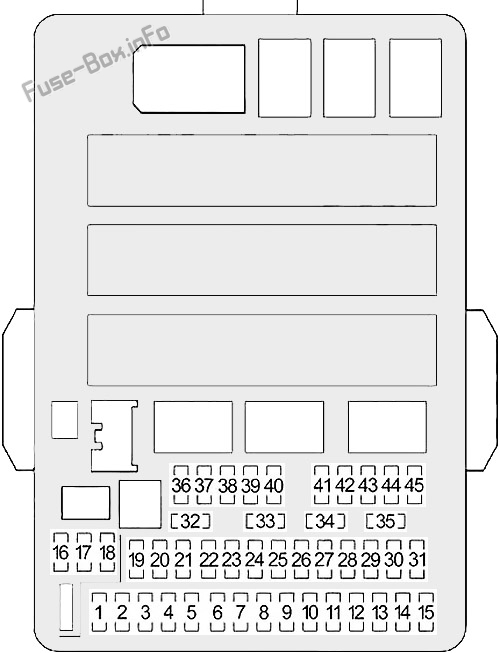

Pano sigorta kutusu şeması: Honda CR-V (2012, 2013, 2014)

Yolcu bölmesindeki sigorta yerleşimi (2012, 2013, 2014)

Numara.	Korumalı devre	Amper
1	–	–
2	ACG	10 A
3	SRS	10 A
4	Benzin pompası	15 1
5	Metre	10 A
6	Elektrikli pencere	7,5 A
7	VB SOL	7,5 A
8	Kapı kilidi motoru 2 (kilit açma)	15 1
9	Kapı kilidi motoru 1 (kilit açma)	10 A
10	Römork (isteğe bağlı)	(7,5 A)
11	Sunroof (isteğe bağlı)	(20 A)
12	Aksesuarlar için elektrik prizi (orta k10sol) (isteğe bağlı)	(15A)
13	–	–
14	Isıtmalı koltuklar (isteğe bağlı)	(20 A)
15	Sürücü kapısı kilitleme motoru (kilit açma)	10 A
16	Elektrikli sürgülü sürücü koltuğu (isteğe bağlı)	(20 A)
17	Elektrikli yatırılabilen sürücü koltuğu (isteğe bağlı)	(20 A)
18	–	–
19	CAC	7,5 A
20	ACC tuş kilidi	7,5 A
21	Bütün gün ışıklar	7,5 A
22	AC	7,5 A
23	Arka cam sileceği	10 A
24	ABS / VSA	7,5 A
25	ses	10 A
26	–	–
27	Aksesuarlar için elektrik prizi (ön)	15 1
28	yıkayıcı	15 1
29	ÇANTA	7,5 A
30	Sürücü kapısı kilitleme motoru (kilitleme) (isteğe bağlı)	10 A
31	–	–
32	Kapı kilidi motoru 2 (kilitleme)	15 1
33	Kapı kilidi motoru 1 (kilit)	15 1
34	Küçük ışıklar	10 A
35	Aydınlatma	7,5 A
36	–	–
37	–	–
38	Sol uzun far	10 A
39	Sağ uzun far	10 A
40	TPMS	7,5 A
41	Kilit	20 1
42	Sürücünün elektrikli camı	20 1
43	Arka yolcu tarafında elektrikli cam	20 1
44	Ön yolcu tarafında elektrikli cam	20 1
45	Sürücü tarafı arka elektrikli cam	20 1
46	–	–

Makine bölümü

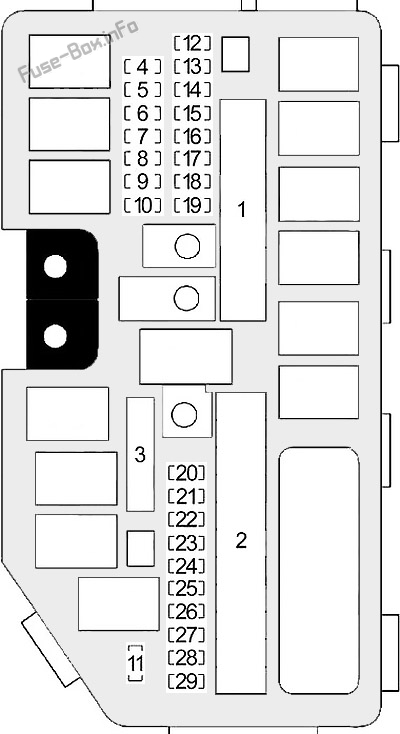

Kaputun altındaki sigorta kutusunun şeması: Honda CR-V (2012, 2013, 2014)

Motor bölmesindeki sigorta yerleşimi (2012, 2013, 2014)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	–	–
1	ABS / VSA motoru	40 1
1	ABS/VSA FSR	20 1
1	E-DPS (seçenek)	(30A)
1	Eriyebilir anapara	100A
2	IG anapara	50 A
2	Ana sigorta kutusu	60 A
2	Ana sigorta kutusu 2	60 A
2	ana deniz feneri	30 1
2	–	–
2	Arka buğu çözücü	30 1
2	–	–
2	Fan	40 1
2	Ana ön silecek	30 1
2	Fan alt motoru	20 1
2	Ana fan motoru	20 1
3	–	–
4	–	–
5	–	–
6	–	–
7	–	–
8	Taraftar Rly CL altında	7,5 A
9	–	–
10	Isıtmalı dış ayna (isteğe bağlı)	(7,5 A)
11	STRLD	7,5 A
12	Sis farları (isteğe bağlı)	(20 A)
13	Ampli Premium (seçenek)	(20 A)
14	korna çalmak	10 A
15	Risk	10 A
16	Durmak	10 A
17	IG bobinleri	15 1
18	IGP2	15 1
19	–	–
20	–	–
21	–	–
22	DBW	15 1
23	IGP	15 1
24	Sol far kısa huzmeli	10 A
25	Sağ kısa huzme	10 A
26	KÜÇÜK	20 1
27	MG debriyaj	7,5 A
28	İç mekan ışıkları	7,5 A
29	Destek olmak	10 A

2015, 2016

Yolcu bölmesi

Pano sigorta kutusunun şeması: Honda CR-V (2015, 2016)

Yolcu bölmesindeki sigorta yerleşimi (2015, 2016)

Numara.	Korumalı devre	Amper
1	–	–
2	ACG	10 A
3	SRS	10 A
4	Benzin pompası	15 1
5	Metre	10 A
6	Elektrikli pencere	7,5 A
7	VB SOL	7,5 A
8	Yolcu tarafında kapı kilidi, motor 2 (kilit açma)	15 1
9	Sürücü tarafı kapı kilidi, motor 1 (kilit açma)	15 1
10	Römork (isteğe bağlı)	(7,5 A)
11	Sunroof (isteğe bağlı)	(20 A)
12	Aksesuarlar için elektrik prizi (orta k10sol)	20 1
13	Ana yıkayıcı (seçenek)	(15A)
14	Isıtmalı koltuklar (isteğe bağlı)	(20 A)
15	Sürücü kapısı kilitleme motoru (kilit açma)	10 A
16	Elektrikli sürgülü sürücü koltuğu (isteğe bağlı)	(20 A)
17	Elektrikli yatırılabilen sürücü koltuğu (isteğe bağlı)	(20 A)
18	–	–
19	CAC	7,5 A
20	ACC tuş kilidi	7,5 A
21	Bütün gün ışıklar	7,5 A
22	AC	7,5 A
23	silecek	10 A
24	ABS / VSA	7,5 A
25	ses	10 A
26	Elektrikli bagaj kapağı (isteğe bağlı)	(20 A)
27	Aksesuarlar için elektrik prizi (ön)	20 1
28	Yıkayıcı (seçenek)	15 1
29	OPDS	7,5 A
30	Sürücü kapısı kilit motoru (kilit)	10 A
31	Akıllı (isteğe bağlı)	(10 A)
32	Yolcu tarafı kapı kilit motoru 2 (kilitleme)	15 1
33	Sürücü tarafı kapı kilidi, motor 1 (kilitleme)	15 1
34	Küçük ışıklar	10 A
35	Aydınlatma	7,5 A
36	Ana arka silecek (isteğe bağlı)	(10 A)
37	Ön sis farları (isteğe bağlı)	(20 A)
38	Sol uzun far	10 A
39	Sağ uzun far	10 A
40	–	–
41	Kilit	20 1
42	Sürücü tarafı elektrikli cam	20 1
43	Arka yolcu tarafında elektrikli cam	20 1
44	Ön yolcu tarafında elektrikli cam	20 1
45	Sürücü tarafı arka elektrikli cam	20 1
46	–	–

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Honda CR-V (2015, 2016)

Motor bölmesindeki sigorta yerleşimi (2015, 2016)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	Elektrikli bagaj kapağı	(40 A)
1	ABS/VSA FSR	20 1
1	ABS / VSA motoru	40 1
1	E-DPS (seçenek)	(30A)
1	Eriyebilir anapara	120A
2	Müdür	50 A
2	Ana sigorta kutusu	60 A
2	Ana sigorta kutusu 2	60 A
2	Uzun far	30 1
2	ST manyetik anahtar	(30A)
2	Arka buğu çözücü	30 1
2	Isıtma motoru	40 1
2	Ana ön silecek	30 1
2	Fan alt motoru	20 1
2	Ana fan motoru	20 1
3	CC/CC1	(30A)
3	CC/CC2	(30A)
3	IG MÜDÜR	(30A)
3	IG İLKE 2	(30A)
4	–	–
5	–	–
6	–	–
7	–	–
8	Taraftar Rly CL altında	7,5 A
9	VSA ECU’su	7,5 A
10	Isıtmalı dış ayna (isteğe bağlı)	(7,5 A)
11	STRLD	7,5 A
12	Enjektör	20 1
13	Ampli Premium (seçenek)	(20 A)
14	korna çalmak	10 A
15	Risk	10 A
16	Durmak	10 A
17	IG bobinleri	15 1
18	IGP2	15 1
19	Bütün gün ışıklar	(10 A)
20	Elektrikli yatırılabilen yolcu koltuğu	(20 A)
21	buz çözücü	(15A)
22	DBW	15 1
23	IGP	15 1
24	Sol far kısa huzmeli	10 A
25	Sağ kısa huzme	10 A
26	KÜÇÜK	20 1
27	MG debriyaj	7,5 A
28	İç mekan ışıkları	7,5 A
29	Destek olmak	10 A
