Bu yazıda, 2007’den 2011’e kadar üretilen üçüncü nesil Honda CR-V’yi ele alıyoruz. Burada
Honda CR-V 2007-2011 Sigorta Düzenlemesi
Yolcu bölmesi
İç sigorta kutusu, sürücü tarafında ön panelin altında bulunur.
Sigorta etiketi direksiy10 kol10unun altına yapıştırılmıştır.
Yardımcı sigorta kutusu (varsa) iç sigorta kutusunun yanında bulunur.
Kapağı açmak için tırnağı şekilde gösterilen yönde çekin.
Makine bölümü
Kaputun altındaki sigorta kutusu sürücü tarafındadır.
2007, 2008, 2009
Yolcu bölmesi

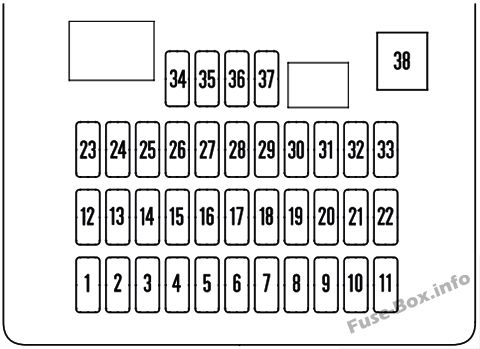

Yolcu bölmesindeki sigorta yerleşimi (2007, 2008, 2009)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Elektrikli pencere rölesi |
| 2 | 15 1 | Benzin pompası |
| 3 | 10 A | ACG |
| 4 | 7,5 A | ABS / VSA |
| 5 | (15A) | Isıtmalı koltuklar (varsa) |
| 6 | (20 A) | Ön sis farları (varsa) |
| 7 | – | Kullanılmamış |
| 8 | 10 A | Arka cam sileceği |
| 9 | 7,5 A | ODS (Yolcu Tespit Sistemi) |
| 10 | 7,5 A | Metre |
| 11 | 10 A | SRS |
| 12 | 10 A | Sağ uzun far |
| 13 | 10 A | Sol uzun far |
| 14 | 7,5 A | Küçük Işık (İç Mekan) |
| 15 | 7,5 A | Küçük Işık (Dış) |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol far kısa huzmeli |
| 18 | 20 1 | Uzun far |
| 19 | 15 1 | Küçük ANA ışıklar |
| 20 | 7,5 A | TPMS |
| 21 | 20 1 | Kısa huzme |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | (20 A) | Sunroof (varsa) |
| 25 | 20 1 | Kilit |
| 26 | 20 1 | Elektrikli cam ön sol |
| 27 | (20 A) | Bu seçenek |
| 28 | 15 1 | Arka aksesuar soketi |
| 29 | 15 1 | Aksesuar |
| 30 | 20 1 | Elektrikli cam ön sağ |
| 31 | (15A) | Orta masadaki aksesuar prizi (varsa) |
| 32 | 20 1 | Arka sağ elektrikli cam |
| 33 | 20 1 | Sol arka elektrikli cam |
| 34 | 7,5 A | ACC Radyo |
| 35 | 7,5 A | ACC tuş kilidi |
| 36 | 10 A | BURADA |
| 37 | 7,5 A | Bütün gün ışıklar |
| 38 | 30 1 | Ön cam sileceği |
Makine bölümü

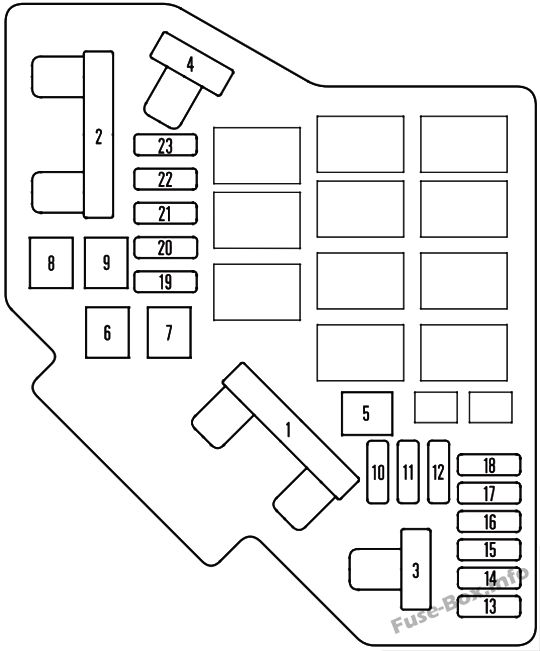

Motor bölmesindeki sigorta yerleşimi (2007, 2008, 2009)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | pil |
| 1 | (70A) | EPS (varsa) |
| 2 | 80 A | Ana Seçenek |
| 2 | 50 A | Ana k10tak anahtarı |
| 3 | 20 1 | ABS/VSA FSR |
| 3 | 40 1 | ABS / VSA motoru |
| 4 | 50 A | ana deniz feneri |
| 4 | 40 1 | Ana elektrikli cam |
| 5 | (30A) | EPT-R (varsa) |
| 6 | 20 1 | Fan alt motoru |
| 7 | 20 1 | Ana fan motoru |
| 8 | 30 1 | Arka buğu çözücü |
| 9 | 40 1 | Fan |
| 10 | 15 1 | Risk |
| 11 | 15 1 | LAF |
| 12 | 15 1 | Dur ve korna |
| 13 | (20 A) | Elektrikli koltuk DR RR HI / Yatar (varsa) |
| 14 | (20 A) | Elektrikli koltuk DR FR Hl / sürgülü (varsa) |
| 15 | 7,5 A | IGPS YAĞ SEVİYESİ |
| 16 | (30A) | EPT-L (varsa) |
| 17 | (15A) | Yüksek güçlü ses (varsa) |
| 18 | 15 1 | IG bobinleri |
| 19 | 15 1 | Ana FI |
| 20 | 7,5 A | MG debriyaj |
| 21 | 15 1 | DBW |
| 22 | 7,5 A | İç ışık |
| 23 | 10 A | Korumak |
2010, 2011
Yolcu bölmesi

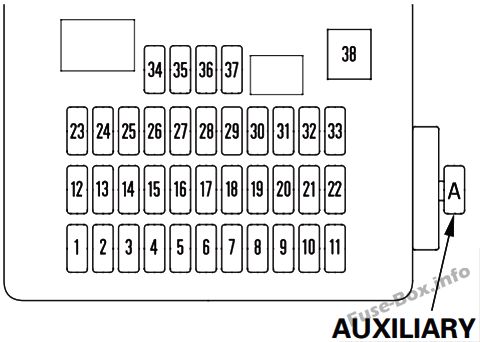

Yolcu bölmesindeki sigorta yerleşimi (2010, 2011)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Elektrikli pencere rölesi |
| 2 | 15 1 | Benzin pompası |
| 3 | 10 A | ACG |
| 4 | 7,5 A | ABS / VSA |
| 5 | (15A) | Isıtmalı koltuklar (varsa) |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 10 A | Arka cam sileceği |
| 9 | 7,5 A | ODS (Yolcu Tespit Sistemi) |
| 10 | 7,5 A | Metre |
| 11 | 10 A | SRS |
| 12 | 10 A | Sağ uzun far |
| 13 | 10 A | Sol uzun far |
| 14 | 7,5 A | Küçük Işık (İç Mekan) |
| 15 | 7,5 A | Küçük Işık (Dış) |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol far kısa huzmeli |
| 18 | 20 1 | Uzun far |
| 19 | 15 1 | Küçük ANA ışıklar |
| 20 | 7,5 A | TPMS |
| 21 | 20 1 | Ana far kısa huzmeler |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | (20 A) | Sunroof (varsa) |
| 25 | 20 1 | Kilit |
| 26 | 20 1 | Elektrikli cam ön sol |
| 27 | – | Kullanılmamış |
| 28 | 15 1 | Arka aksesuar güç soketi |
| 29 | 15 1 | Ön aksesuarlar için elektrik prizi |
| 30 | 20 1 | Elektrikli cam ön sağ |
| 31 | (15A) | Aksesuarlar için elektrik prizi (varsa) (k10sol bölmesinde / orta masada) |
| 32 | 20 1 | Arka sağ elektrikli cam |
| 33 | 20 1 | Sol arka elektrikli cam |
| 34 | 7,5 A | ACC Radyo |
| 35 | 7,5 A | ACC tuş kilidi |
| 36 | 10 A | BURADA |
| 37 | 7,5 A | Bütün gün ışıklar |
| 38 | 30 1 | Ön cam sileceği |
| Ek: | ||
| A | 10 A | VB SOL |
| B | – | – |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2010, 2011)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | pil |
| 1 | – | Kullanılmamış |
| 2 | 80 A | Ana Seçenek |
| 2 | 50 A | Ana k10tak anahtarı |
| 3 | 20 1 | ABS/VSA FSR |
| 3 | 40 1 | ABS / VSA motoru |
| 4 | 50 A | ana deniz feneri |
| 4 | 40 1 | Ana elektrikli cam |
| 5 | – | Kullanılmamış |
| 6 | 20 1 | Fan alt motoru |
| 7 | 20 1 | Ana fan motoru |
| 8 | 30 1 | Arka buğu çözücü |
| 9 | 40 1 | Fan |
| 10 | 15 1 | Risk |
| 11 | 15 1 | LAF |
| 12 | 15 1 | Dur ve korna |
| 13 | (20 A) | Elektrikli koltuk DR RR HI / Yatar (varsa) |
| 14 | (20 A) | Elektrikli koltuk DR FR HI / Kayar (varsa) |
| 15 | 7,5 A | IGPS YAĞ SEVİYESİ |
| 16 | – | Kullanılmamış |
| 17 | (15A) | Yüksek ses (varsa) / Ön cam buz çözücü |
| 18 | 15 1 | IG bobinleri |
| 19 | 15 1 | Ana FI |
| 20 | 7,5 A | MG debriyaj |
| 21 | 15 1 | DBW |
| 22 | 7,5 A | İç ışık |
| 23 | 10 A | Korumak |
