Bu yazıda 2002’den 2006’ya kadar üretilen ikinci nesil Honda CR-V’yi ele alıyoruz. Burada
Honda CR-V 2002-2006 Sigorta Düzenlemesi
Yolcu bölmesi

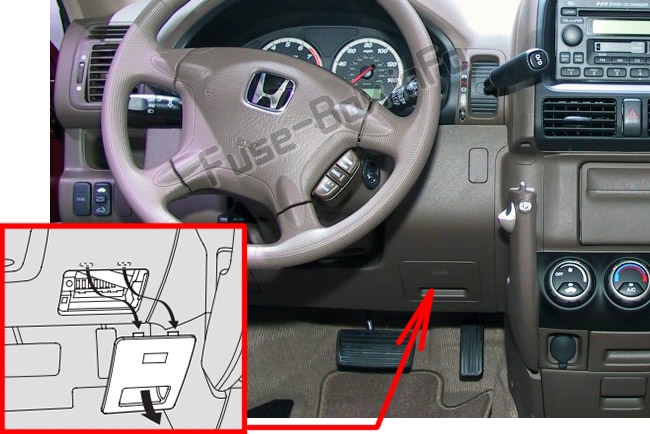

İç sigorta kutusu direksiy10 kol10unun altındadır.
Kapağı çıkarmak için kendinize doğru çekin ve kapağı menteşelerinden ayırın.
Makine bölümü

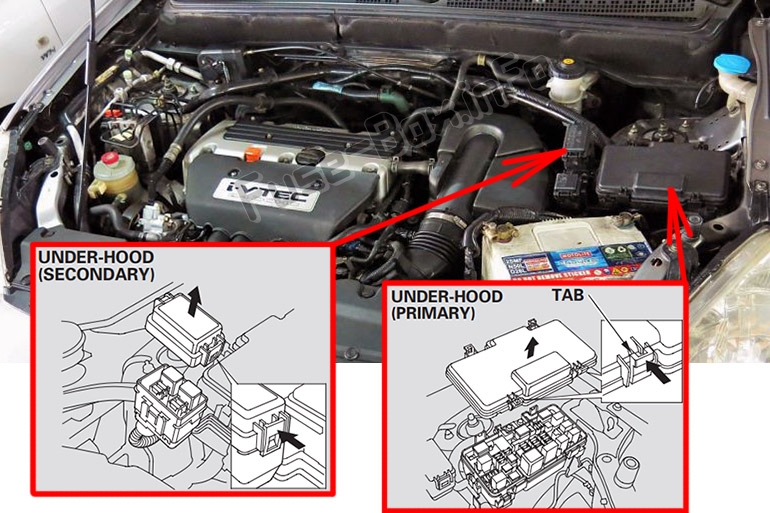

Kaputun altındaki ana sigorta kutusu, sürücü tarafında motor bölmesinde bulunur.
İkincil sigorta kutusu (varsa) ana sigorta kutusunun yanında bulunur.
2002, 2003, 2004
Gösterge Paneli

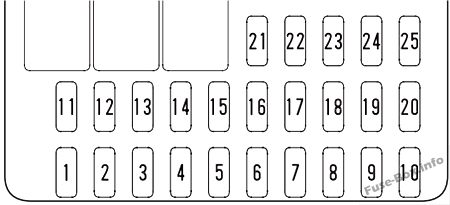

Gösterge panelinde sigorta ataması (2002, 2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Ateşleme bobini |
| 2 | 10 A | Arka aksesuar güç soketi |
| 3 | 10 A | Gündüz sürüş farları (Kanada modelleri) |
| 4 | 10 A | ACG |
| 5 | – | Kullanılmamış |
| 6 | 7,5 A | Elektrikli pencere rölesi |
| 7 | 20 1 | açılır tavan |
| 8 | 7,5 A | Aksesuar, Radyo |
| 9 | 7,5 A | Arka cam sileceği |
| 10 | 7,5 A | Metre |
| 11 | – | Kullanılmamış |
| 12 | 7,5 A | Gündüz sürüş farları (Kanada modelleri) |
| 13 | 10 A | SRS |
| 14 | 10 A | Uzaktan kumandalı aynalar |
| 15 | 20 1 | LAF ısıtıcı |
| 16 | 20 1 | Isıtmalı koltuk |
| 17 | 15 1 | Benzin pompası |
| 18 | 15 1 | Ön aksesuarlar için elektrik prizi |
| 19 | 7,5 A | yanıp sönen |
| 20 | 20 1 | Ön cam sileceği |
| 21 | – | Kullanılmamış |
| 22 | 20 1 | Elektrikli cam ön sağ |
| 23 | 20 1 | Elektrikli cam ön sol |
| 24 | 20 1 | Sol arka elektrikli cam |
| 25 | 20 1 | Arka sağ elektrikli cam |
Makine bölümü

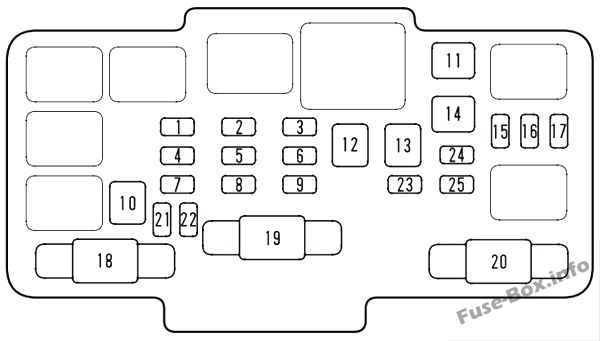

Motor bölmesindeki sigorta yerleşimi (2002, 2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | K10denser fanı |
| 2 | 15 1 | Küçük ışık |
| 3 | 15 1 | İç ışık |
| 4 | 20 1 | Fan |
| 5 | 15 1 | Risk |
| 6 | 15 1 | ECU FI |
| 7 | 15 1 | Korna, Dur |
| 8 | – | Kullanılmamış |
| 9 | 10 A | Korumak |
| 10 | 30 1 | ABS motoru |
| 11 | 20 1 | Arka buz çözücü |
| 12 | 40 1 | Isıtma motoru |
| 13 | 40 1 | Elektrikli pencere |
| 14 | 40 1 | Seçenek |
| 15 | 15 1 | Sol far |
| 16 | 20 1 | Kilit |
| 17 | 15 1 | Sağ far |
| 18 | 30 1 | ABS F/S |
| 19 | 100A | pil |
| 20 | 50 A | ateşleme 1 |
| 21-25 | 7.5A-30A | Yedek sigortalar |
2005, 2006
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Ateşleme bobini |
| 2 | 10 A | Arka aksesuar güç soketi |
| 3 | 10 A | Gündüz sürüş farları (Kanada modelleri) |
| 4 | 10 A | ACG |
| 5 | – | Kullanılmamış |
| 6 | 7,5 A | Elektrikli pencere rölesi |
| 7 | 20 1 | açılır tavan |
| 8 | 7,5 A | Aksesuar, Radyo |
| 9 | 7,5 A | Arka cam sileceği |
| 10 | 7,5 A | Metre |
| 11 | – | Kullanılmamış |
| 12 | 7,5 A | Gündüz sürüş farları (Kanada modelleri) |
| 13 | 10 A | SRS |
| 14 | 10 A | Uzaktan kumandalı aynalar |
| 15 | 15 1 | + B FR ACC |
| 16 | 20 1 | Isıtmalı koltuk |
| 17 | 15 1 | Benzin pompası |
| 18 | 15 1 | Ön aksesuarlar için elektrik prizi |
| 19 | 7,5 A | yanıp sönen |
| 20 | 20 1 | Ön cam sileceği |
| 21 | – | Kullanılmamış |
| 22 | 20 1 | Elektrikli cam ön sağ |
| 23 | 20 1 | Elektrikli cam ön sol |
| 24 | 20 1 | Sol arka elektrikli cam |
| 25 | 20 1 | Arka sağ elektrikli cam |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | K10denser fanı |
| 2 | 30 1 | Motor |
| 3 | 15 1 | İç ışık |
| 4 | 20 1 | Fan |
| 5 | 15 1 | Risk |
| 6 | 15 1 | Küçük ışık |
| 7 | 15 1 | Korna, Dur |
| 8 | 15 1 | DBW |
| 9 | 10 A | Korumak |
| 10 | 30 1 | ABS motoru |
| 11 | 20 1 | Arka buz çözücü |
| 12 | 40 1 | Isıtma motoru |
| 13 | 40 1 | Elektrikli pencere |
| 14 | 40 1 | Seçenek |
| 15 | 20 1 | Sol far |
| 16 | 20 1 | Kilit |
| 17 | 20 1 | Sağ far |
| 18 | 30 1 | ABS F/S |
| 19 | 100A | pil |
| 20 | 50 A | ateşleme 1 |
| 21-25 | 7.5A-30A | Yedek sigortalar |
İkincil sigorta kutusu
İkincil sigorta kutusu
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | LAF ısıtıcı |
| 2 | 7,5 A | Gündüz sürüş farları (Kanada modellerinde) |
| 3 | 15 1 | FI ECU (ECM/PCM) |
| 4 | 15 1 | IG bobinleri |
