Honda Clarity hybride rechargeable / électrique (2017-2019..) Sigorta Kutusu Şeması

Honda Clarity lüks orta boy sedan 2017’den günümüze kadar mevcuttur. Bu yazımızda 2017, 2018 ve 2019 Honda Clarity Plug-in Hybrid/Elektrikli sigorta kutularının şemalarını bulacak , sigorta panolarının araç içindeki yeri hakkında bilgi alacak ve sigorta panoları hakkında bilgi edineceksiniz. her sigorta (sigortaların düzenlenmesi).

İçindekiler

Sigorta düzeni Honda Clarity plug-in hibrit / elektrikli 2017-2019 …
Yolcu bölmesi sigorta kutuları
Motor bölmesi sigorta kutuları
Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu A)
Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu B)
Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu C)
Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu D)
Motor bölmesindeki sigorta yerleşimi (sigorta kutusu A)
Motor bölmesindeki sigorta yerleşimi (sigorta kutusu B)
Motor bölmesindeki sigorta yerleşimi (Sigorta Kutusu C (Plug-in Hybrid))

İçerik gizle

1 Sigorta düzeni Honda Clarity plug-in hibrit / elektrikli 2017-2019 …

1.1 Yolcu bölmesi sigorta kutuları

1.2 Motor bölmesi sigorta kutuları

1.3 Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu A)

1.4 Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu B)

1.5 Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu C)

1.6 Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu D)

1.7 Motor bölmesindeki sigorta yerleşimi (sigorta kutusu A)

1.8 Motor bölmesindeki sigorta yerleşimi (sigorta kutusu B)

1.9 Motor bölmesindeki sigorta yerleşimi (Sigorta Kutusu C (Plug-in Hybrid))

Sigorta düzeni Honda Clarity plug-in hibrit / elektrikli 2017-2019 …

Honda Clarity’nin çakmak (elektrik prizi) sigortaları, ön panel sigorta kutusundaki A 10 ve 29 numaralı sigortalardır.

Sigorta kutusu konumu

Yolcu bölmesi sigorta kutuları

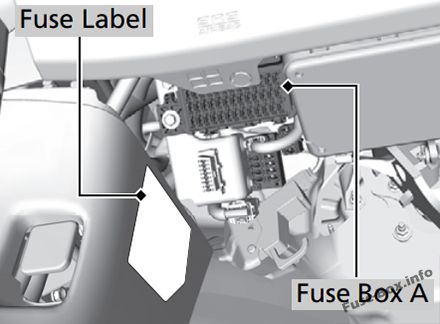

Sigorta kutusu A:
ön panelin altında bulunur

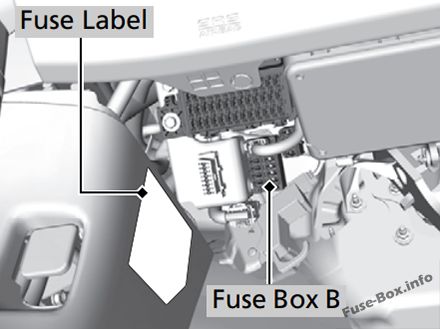

Sigorta kutusu B:
sigorta kutusu A’nın altında bulunur

C
sigorta kutusu: B sigorta kutusunun sağ tarafında bulunur

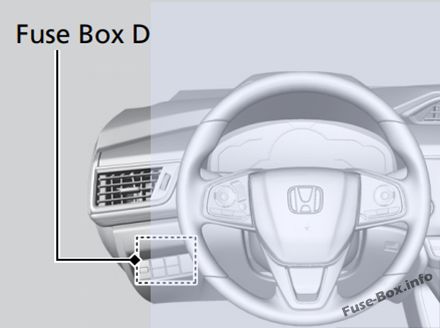

Sigorta kutusu D:
sürücü tarafında dış panelin içinde bulunur

Motor bölmesi sigorta kutuları

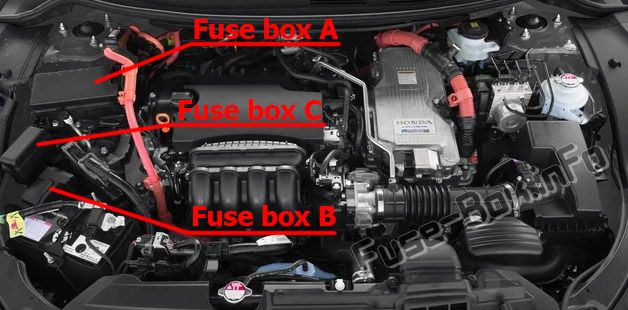

Sigortaların motor bölmesindeki yeri: Honda Clarity Plug-in Hybrid (2017, 2018, 2019 -...)

Sigorta kutusu A:
ön cam yıkayıcı deposunun yanında bulunur

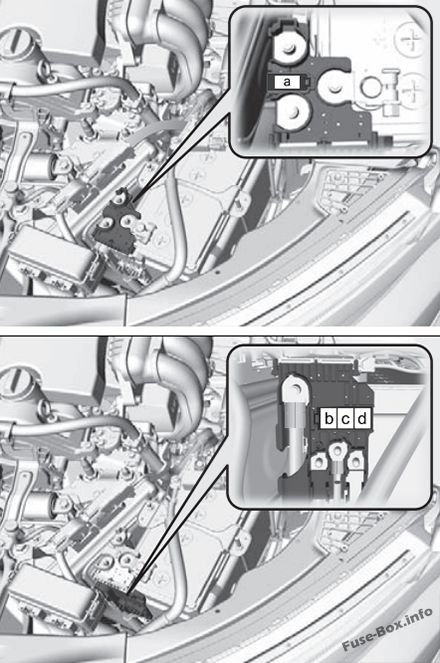

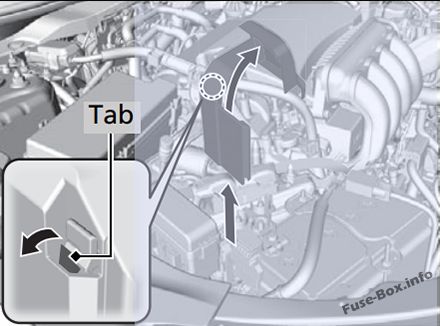

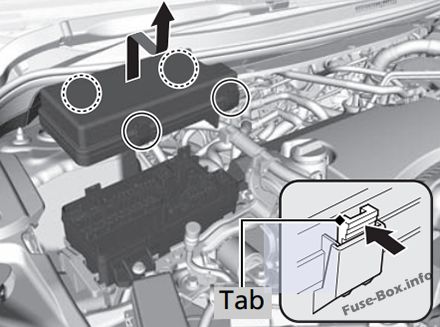

Sigorta kutusu B
+ terminalindeki kapağı çekin, ardından tırnağı gösterildiği gibi çekerek çıkarın

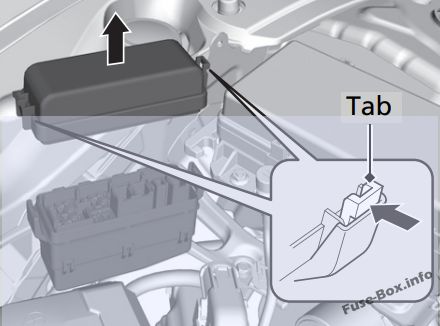

Sigorta kutusu C (plug-in hybrid)
B sigorta kutusunun yanında bulunur
Sigorta yerleri kutu kapağında belirtilmiştir

2018, 2019

Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu A)

Numara.	Korumalı devre	Amper
1	CAC	7,5 A
2	–	–
3	Plug-in hibrit: VB SOL	10 A
4	VİTES ANAHTARI	7,5 A
5	ANA SEÇENEK	15 1
6	SEÇENEK SRS	7,5 A
7	METRE	10 A
8	Plug-in hibrit: YAKIT POMPASI Elektrik: YAKIT POMPASI (PİL ECU)	15 1 7,5 A
9	SEÇENEK	7,5 A
10	ÖDÜL TO ACC	20 1
11	–	–
12	YAN KAPI KİLİDİ R	10 A
13	L YAN KAPININ KİLİDİ AÇILMASI	10 A
14	sağ sol sağ/sol	20 1
15	P/W OLARAK	20 1
16	KİLİT	20 1
17	P-DRV	7,5 A
18	–	–
19	Yıkayıcı	15 1
21	ACG	7,5 A
22	DRL	7,5 A
23	–	10 A
24	FR SENSÖR KAMERA	5 1
25	KAPI KİLİDİ DR	10 A
26	YAN KAPININ KİLİDİ AÇILMASI R	10 A
27	GG RP/K	20 1
28	DR P / B	20 1
29	SOKET ACC FR	20 1
30	İÇ IŞIK	7,5 A
31	DR P/KOLTUK KAYIT	20 1
32	ÖN ISITMALI KOLTUK	20 1
33	DR P/SEAT SLI	20 1
34	ABS / VSA	7,5 A
35	SRS	10 A
36	–	–
37	KAPAK YÖNTEMİ	10 A
38	YAN KAPI KİLİDİ L	10 A
39	DR KAPISININ AÇILMASI	10 A

Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu B)

Numara.	Korumalı devre	Amper
C	S. CNT	(10 A)
NS	İK/G YÜKSEK	7,5 A
Ve	Sol / Sol YÜKSEK	7,5 A
F	çiğ	10 A
G	RİSK	10 A
H	IGB	15 1
dır-dir	ZEKİ	10 A
J	YAŞ	10 A

Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu C)

Numara.	Korumalı devre	Amper
k	GİBİ P / SEAT REC	(20 A)
dır-dir	AS P / KAYAR KOLTUK	(20 A)
m	ILLUMI	7,5 A
m	KÜÇÜK	7,5 A

Yolcu bölmesindeki sigorta yerleşimi (Sigorta Kutusu D)

Numara.	Korumalı devre	Amper
P	KOMBO	(10 A)
Q	IGMG	(7,5 A)
r	VİTES ANAHTARI	7,5 A
s	P-ACT DRV	7,5 A
T	–	–
sen	EPP	(7,5 A)
V	SEÇENEK	7,5 A
içinde	ESB	7,5 A

Motor bölmesindeki sigorta yerleşimi (sigorta kutusu A)

Numara.	Korumalı devre	Amper
1	AKÜ	175 A
2	EPS	70 1
2	ESB	40 1
2	IG PRENSİBİ (AKILLI)	30 1
2	ABS / VSA MOTOR	40 1
2	SİLECEK MOTORU 1	30 1
2	ABS/VSA FSR	40 1
2	–	30 1
3	Plug-in Hybrid : Moteur EWP	30 1
3	2-1 SİGORTA KUTUSU	30 1
3	SİGORTA KUTUSU 3-2 ALTINDA	30 1
3	IG İLKE 2	30 1
4	Hibrit şarj edilebilir : IG COIL	15 1
5	H / L ANA	15 1
6	Plug-in hibrit: EVTC	20 1
6	Elektrik: HP VLV	10 A
7	DTWP	10 A
8	Hibrit eklentisi: DBW	15 1
9	VBU	10 A
10	YANGINI DURDUR	7,5 A
11	Plug-in hibrid : IGP	15 1
12	ANA SİGORTA KUTUSU 1	60 A
12	ANA SİGORTA KUTUSU 2	40 1
12	ANA SİGORTA KUTUSU 3	50 A
12	H/L YÜKSEK PRENSİP	30 1
12	KÜÇÜK ANA	20 1
12	SİGORTA ALTINDA KUTU 4	(30A)
12	–	30 1
12	SİLECEK MOTORU 2	30 1
12	–	30 1
12	–	30 1
13	ISITMA MOTORU	40 1
14	ARKA DEFROST	40 1
15	–	–
16	BATT SNSR	7,5 A
17	ES EWP	15 1
18	KLİMA PRENSİBİ/DRL	10 A
19	ES VLV	7,5 A
20	korna	10 A
21	KAYIT ETMEK	10 A
22	SES	15 1
23	Plug-in hibrit: IGPS (LAF)	10 A
24	Sağ/Sol DÜ	7,5 A
25	LH / L LO	7,5 A
26	Plug-in hibrit: IGPS	10 A

Motor bölmesindeki sigorta yerleşimi (sigorta kutusu B)

Numara.	Korumalı devre	Amper
a	Plug-in hibrit: ANA	200A
B	Plug-in hibrit: RB MAIN 1	70 1
C	Plug-in hibrit: RB MAIN 2 Elektrik: ALT SİGORTA KUTUSU 1	80 A
NS	Hibrit şarj edilebilir : GLOW	60 A

Motor bölmesindeki sigorta yerleşimi (Sigorta Kutusu C (Plug-in Hybrid))

Numara.	Korumalı devre	Amper
1	RFC1	30 1
2	RFC2	30 1
3	paktlar	30 1
4	IGB RFC1	7,5 A
5	IGB RFC2	7,5 A
