Bu yazıda 2006’dan 2011’e kadar üretilen 8inci nesil Honda Civic Hybrid’i ele alıyoruz. Burada
Honda Civic Hybrid 2006-2011 Sigorta Düzenlemesi

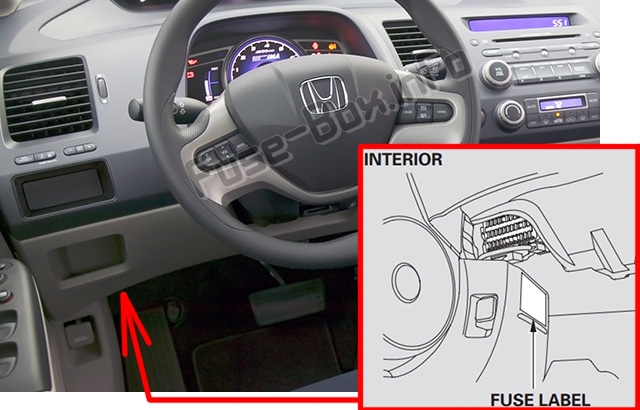

Yolcu bölmesi
İç sigorta kutusu direksiy10 kol10unun altında bulunur.

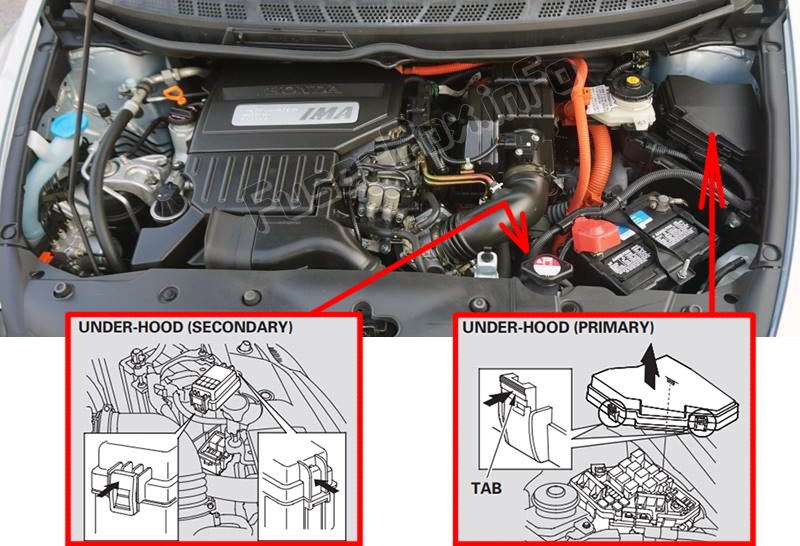

Makine bölümü
Kaputun altındaki 1incil ve ikincil sigorta kutuları, sürücü tarafında motor bölmesinde bulunur.
Yolcu bölmesi

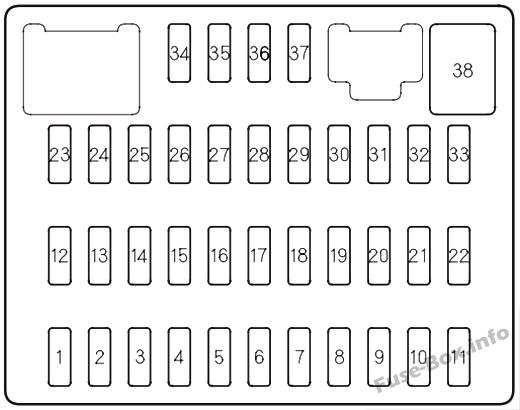

Yolcu bölmesindeki sigortaların atanması
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Elektrikli pencere |
| 2 | 15 1 | Benzin pompası |
| 3 | 10 A | IG1ACG |
| 4 | 7,5 A | ABS ünitesi (ABS / VSA) |
| 5 | 15 1 | Isıtmalı koltuk (Opsiy10) |
| 6 | – | Kullanılmamış |
| 7 | 7,5 A | TPMS (isteğe bağlı) |
| 8 | – | Kullanılmamış |
| 9 | 7,5 A | ÇANTA |
| 10 | 7,5 A | METRE |
| 11 | 10 A | SRS |
| 12 | 10 A | Sağ uzun far |
| 13 | 10 A | Sol uzun far |
| 14 | 7,5 A | Küçük (iç) |
| 15 | 7,5 A | Küçük (Dış) |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol far kısa huzmeli |
| 18 | 20 1 | Yüksek Ana Deniz Feneri |
| 19 | 15 1 | Küçük (Ana) |
| 20 | – | Kullanılmamış |
| 21 | 20 1 | Deniz Feneri Alt Ana |
| 22 | (7,5 A) | (HAC) |
| 23 | (7,5 A) | KH |
| 24 | – | Kullanılmamış |
| 25 | 20 1 | Kilit |
| 26 | 20 1 | Sürücünün elektrikli camı |
| 27 | – | Kullanılmamış |
| 28 | (15A) | Arka ACC soketi |
| 29 | 15 1 | CAC |
| 30 | 20 1 | Yolcu elektrikli cam |
| 31 | – | Kullanılmamış |
| 32 | 20 1 | Arka sağ elektrikli cam |
| 33 | 20 1 | Sol arka elektrikli cam |
| 34 | – | Kullanılmamış |
| 35 | 7,5 A | CAC, Radyo |
| 36 | 10 A | BURADA |
| 37 | 7,5 A | gün yangınları |
| 38 | 30 1 | silecek |
Makine bölümü

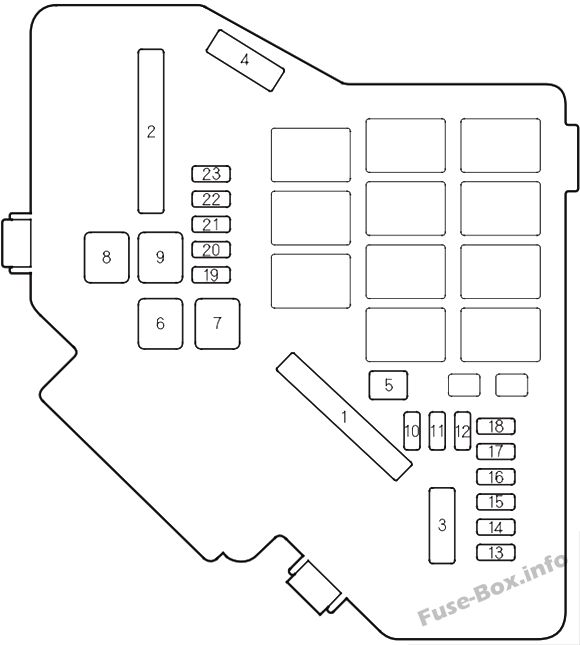

Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | Eriyebilir anapara |
| 1 | 70 1 | EPS |
| 2 | 60 A | Ana Seçenek |
| 2 | 50 A | Ana k10tak anahtarı |
| 3 | 30 1 | ABS motoru |
| 3 | 40 1 | ABS F/S |
| 4 | 50 A | ana deniz feneri |
| 4 | 40 1 | Ana elektrikli cam |
| 5 | 40 1 | güçlendirici motor |
| 6 | 20 1 | Fan alt motoru |
| 7 | 20 1 | Ana fan motoru |
| 8 | 30 1 | Arka buğu çözücü |
| 9 | 40 1 | Fan |
| 10 | 10 A | Risk |
| 11 | 15 1 | FI Alt |
| 12 | 15 1 | Dur ve korna |
| 13 | 15 1 | IG Bobinleri (EX) |
| 14 | 15 1 | IG Bobinleri (IN) |
| 15 | 7,5 A | Yağ seviyesi |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 20 1 | IG bobinleri |
| 19 | 15 1 | Ana FI |
| 20 | 7,5 A | MG debriyaj |
| 21 | 15 1 | DBW |
| 22 | 7,5 A | İç ışık |
| 23 | 10 A | Korumak |
Kaputun altındaki ikincil sigorta kutusu
Kaputun altındaki ikincil sigorta kutusu
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | IMA2 |
| 2 | 7,5 A | IMA1 |
| 3 | 15 1 | Güçlendirici MS |
