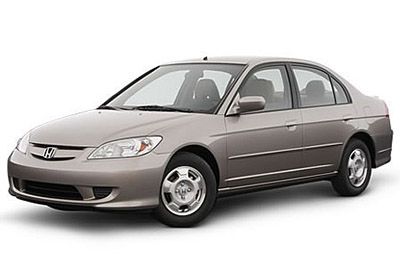

Bu yazıda, 2003’ten 2005’e kadar üretilen yedinci nesil Honda Civic Hybrid’i ele alıyoruz. Burada
İçindekiler
Honda Civic Hybrid 2003-2005 Sigorta Düzenlemesi
Sigorta kutusu konumu

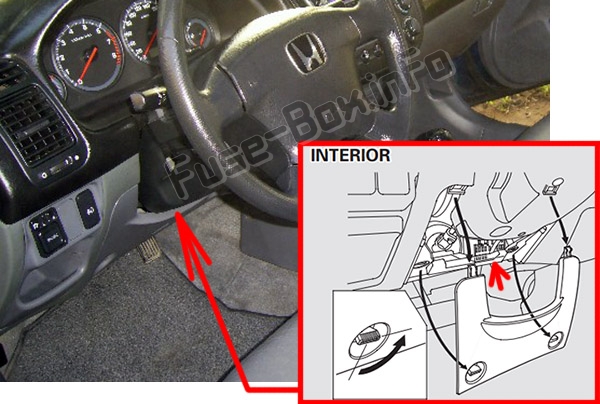

Yolcu bölmesi
İç sigorta kutusu direksiy10 kol10unun altındadır.

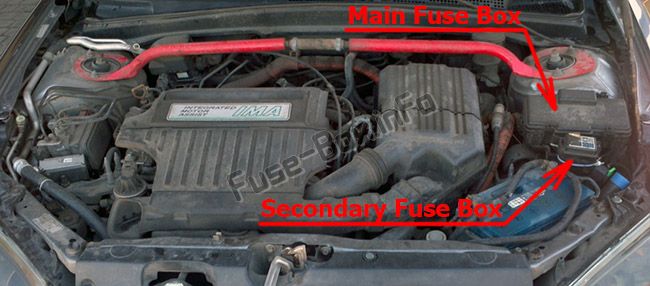

Makine bölümü
Kaputun altındaki sigorta kutusu, sürücü tarafında motor bölmesinde bulunur.

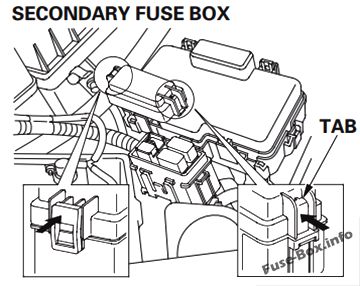

İkincil sigorta kutusu, motor bölmesinde, ana sigorta kutusunun önünde bulunur.
Sigorta kutusu şemaları
Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Ateşleme bobini İÇİ |
| 2 | 20 1 | LAF ısıtıcı |
| 3 | (10 A) | (Gündüz sürüş farları (Kanada modellerinde)) |
| 4 | 10 A | FI-ECU |
| 5 | – | Kullanılmamış |
| 6 | 7,5 A | Elektrikli pencere rölesi |
| 7 | – | Kullanılmamış |
| 8 | 7,5 A | Aksesuar, Radyo |
| 9 | 15 1 | Ateşleme bobini EX |
| 10 | 7,5 A | Metre |
| 11 | 7,5 A | karın kasları |
| 12 | (7,5 A) | (Gündüz sürüş farları (Kanada modellerinde)) |
| 13 | 10 A | SRS |
| 14 | 10 A | Uzaktan kumandalı aynalar |
| 15 | (10 A) | (SCTY (Opsiy10el güvenlik sistemi)) |
| 16 | 7,5 A | IMA |
| 17 | 15 1 | Benzin pompası |
| 18 | 15 1 | Aksesuar soketi |
| 19 | 7,5 A | yanıp sönen |
| 20 | 20 1 | Ön cam sileceği |
| 21 | 7,5 A | STS (Yön anahtarı) |
| 22 | 20 1 | Elektrikli cam ön sağ |
| 23 | 20 1 | Elektrikli cam ön sol |
| 24 | 20 1 | Sol arka elektrikli cam |
| 25 | 20 1 | Arka sağ elektrikli cam |
| 26 | 7,5 A | Soğutma fanı rölesi |
Makine bölümü

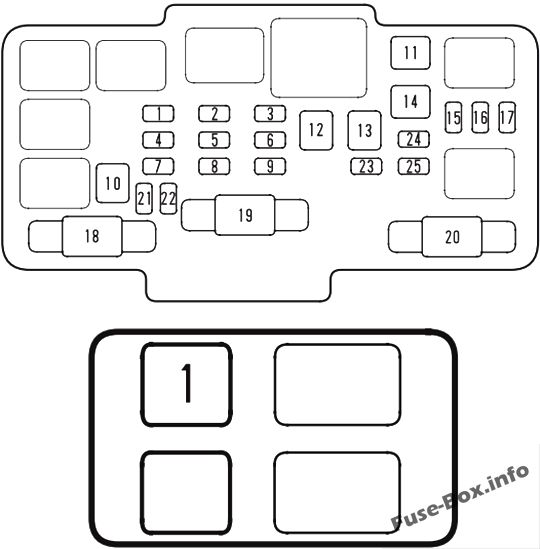

Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | K10denser fanı |
| 2 | 10 A | IMA |
| 3 | 10 A | Küçük ışık |
| 4 | 20 1 | Fan |
| 5 | 10 A | Risk |
| 6 | 15 1 | ECU FI |
| 7 | 15 1 | Korna, Dur |
| 8 | 20 1 | ABS F/S |
| 9 | 10 A | Korumak |
| 10 | 40 1 | ABS motoru |
| 11 | 30 1 | Arka buz çözücü |
| 12 | 40 1 | Isıtma motoru |
| 13 | 40 1 | Elektrikli pencere |
| 14 | 40 1 | Seçenek |
| 15 | 15A / 20A | Sol far |
| 16 | 20 1 | Kilit |
| 17 | 15A / 20A | Sağ far |
| 18 | 60 A | EPS |
| 19 | 80 A | pil |
| 20 | 50 A | ateşleme 1 |
| 21-25 | 7.5A-30A | Yedek sigortalar |
| 1 | 20 1 | Fan |
