Honda Civic (2016-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2016’dan günümüze kadar mevcut olan 10uncu nesil Honda Civic’i ele alıyoruz. Burada Honda Civic 2016, 2017, 2018 ve 2019’un sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın (sigortaların düzeni) yerleşimi hakkında bilgileri bulacaksınız .

İçindekiler

Honda Civic 2016-2019 sigorta düzeni…
Yolcu bölmesi
Makine bölümü
2016, 2017
2018
2019

İçerik gizle

1 Honda Civic 2016-2019 sigorta düzeni…

Honda Civic 2016-2019 sigorta düzeni…

Çakmak sigortası (elektrik prizi) , gösterge paneli sigorta kutusundaki 29 numaralı sigortadır (ön aksesuar elektrik prizi).

Sigorta kutusu konumu

Yolcu bölmesi

Gösterge panelinin altında bulunur.
Sigorta yerleri yan panele yapıştırılmış etikette gösterilmiştir. Sigortaların yolcu bölmesindeki yeri: Honda Civic (2016-2019 ..)

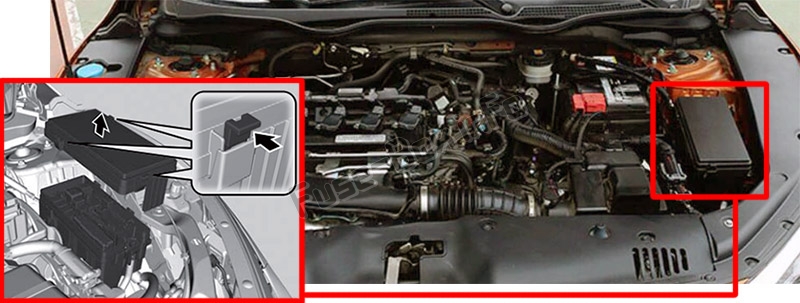

Makine bölümü

Pilin yakınında bulunur.
Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir. Sigortaların yolcu bölmesindeki yeri: Honda Civic (2016-2019 ..)

Sigorta kutusu şemaları

2016, 2017

Yolcu bölmesi

Pano sigorta kutusu şeması: Honda Civic (2016, 2017)

Yolcu bölmesindeki sigorta yerleşimi (2016, 2017)

Numara.	Korumalı devre	Amper
1	Aksesuar	10 A
2	Kullanılmıyor (akıllı giriş sistemi ile) Tuş kilidi (akıllı giriş sistemi olmadan)	– (5A)
3	–	–
4	Ön sensörlü kamera (akıllı giriş sistemi ile) İletim (akıllı giriş sistemi olmadan) (Sürekli değişken iletim modelleri)	(5A) (10A)
5	Seçenek	10 A
6	SRS göstergesi	10 A
7	Metre	10 A
8	Benzin pompası	15 1
9	KLİMA	10 A
10	–	–
11	Motor k10trolü	5 1
12	Yolcu tarafı kapı kilidi	10 A
13	Sürücü tarafı arka kapısının kilidinin açılması	(10 A)
14	Sürücü tarafı arka elektrikli cam	(20 A)
15	Ön yolcu tarafında elektrikli cam	20 1
16	Kilit	20 1
17	İletim (akıllı giriş sistemi ile) (Sürekli değişken iletim modelleri) Ön sensör kamerası (akıllı giriş sistemi olmadan)	(10A) (5A)
18	–	–
19	Sunroof (isteğe bağlı)	(20 A)
20	–	–
21	ACG	10 A
22	Bütün gün ışıklar	10 A
23	–	–
24	Ön sensörlü kamera (isteğe bağlı)	(5A)
25	Sürücü kapısı kilidi	10 A
26	Yolcu tarafı kapı açma	10 A
27	Arka yolcu tarafında elektrikli cam	(20 A)
28	Sürücünün elektrikli camı	20 1
29	Ön aksesuarlar için elektrik prizi	20 1
30	Akıllı Giriş (akıllı giriş sistemi ile) Kullanılmıyor (akıllı giriş sistemi olmadan)	10 A –
31	Elektrikli yatırılabilen sürücü koltuğu (isteğe bağlı)	(20 A)
32	Isıtmalı ön koltuk (isteğe bağlı)	(20 A)
33	Elektrikli sürgülü sürücü koltuğu (isteğe bağlı)	(20 A)
34	VSA / ABS	10 A
35	SRS	10 A
36	–	–
37	–	–
38	Sürücü tarafı arka kapı kilidi	(10 A)
39	Sürücü kapısının kilidinin açılması	10 A

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Honda Civic (2016, 2017)

Motor bölmesindeki sigorta yerleşimi (2016, 2017)

Numara.	Korumalı devre	Amper
1	Elektrikli ayarlanabilir yolcu koltuğu (isteğe bağlı) Isıtmalı arka koltuklar (isteğe bağlı)	(60A)
1	Soğutma fanı (2.0L)	(30A)
1	Soğutma fanı (1.5L)	(50A)
1	–	–
1	IG Main (akıllı giriş sistemi ile) Kullanılmıyor (akıllı giriş sistemi olmadan)	30 A –
1	Uzun far	30 1
1	pil	125 A
2	EPS	70 1
2	IG Main (30 A (akıllı giriş sistemi ile) / 50 A (akıllı giriş sistemi olmadan))	30A / 50A
2	Sigorta kutusu seçeneği (seçenek)	(40 A)
2	Sigorta kutusu	60 A
2	Ön silecek motoru	30 1
2	Ana kısa far	30 1
3	Arka buz çözücü	40 1
3	Marş motoru (akıllı giriş sistemi ile) Kullanılmıyor (akıllı giriş sistemi olmadan)	30 A –
3	Sigorta kutusu	40 1
3	ABS / VSA motoru	40 1
3	ABS/VSA FSR	40 1
3	Fan motoru	40 1
4	–	–
4	–	–
4	–	–
4	–	–
5	Fan	5 1
6	yıkayıcı	15 1
7	Ana FI	15 1
8	FI Alt	15 1
9	Işıkları durdur	10 A
10	Enjektör (1.5L)	(15A)
11	LAF	5 1
12	ECU FI	10 A
13	Park lambaları	10 A
14	Risk	15 1
15	IG bobinleri	15 1
16	Şanzıman (Sürekli Değişken Şanzıman Modelleri)	(15A)
17	Bütün gün ışıklar	10 A
18	Korumak	10 A
19	ses	15 1
20	AMP sesi (seçenek)	(30A)
21	İç mekan ışıkları	10 A
22	Ön sis farları (isteğe bağlı)	(15A)
23	Klima kompresörü (isteğe bağlı)	(10 A)
24	korna çalmak	10 A
25	Sol far kısa huzmeli	10 A
26	Sağ kısa huzme	10 A
27	VB ACT (1.5L)	(10 A)
28	Sol uzun far	10 A
29	Sağ uzun far	10 A
30	–	–
31	Isıtmalı arka koltuklar	(15A)
32	Elektrikli sürgülü yolcu koltuğu (isteğe bağlı)	(20 A)
33	Elektrikli yatırılabilen yolcu koltuğu (isteğe bağlı)	(20 A)
34	–	–
35	–	–
36	–	–

2018

Yolcu bölmesi

Pano sigorta kutusunun şeması: Honda Civic (2018)

Yolcu bölmesindeki sigorta yerleşimi (2018)

Numara.	Korumalı devre	Amper
1	Aksesuar	10 A
2	Kullanılmıyor (akıllı giriş sistemi ile) Tuş kilidi (akıllı giriş sistemi olmadan)	– (5A)
3	–	–
4	Ön sensörlü kamera (akıllı giriş sistemi ile) İletim (akıllı giriş sistemi olmadan) ( Sürekli değişken iletim modelleri)	(5A) (10A)
5	Seçenek	10 A
6	SRS göstergesi	10 A
7	Metre	10 A
8	Benzin pompası	15 1
9	KLİMA	10 A
10	–	–
11	Motor k10trolü	5 1
12	Yolcu tarafı kapı kilidi	10 A
13	Sürücü tarafı arka kapısının kilidinin açılması	(10 A)
14	Sürücü tarafı arka elektrikli cam	(20 A)
15	Ön yolcu tarafında elektrikli cam	20 1
16	Kilit	20 1
17	İletim (akıllı giriş sistemi ile) ( Sürekli değişken iletim modelleri) / Ön sensör kamerası (akıllı giriş sistemi olmadan)	(10A) (5A)
18	–	–
19	Sunroof (isteğe bağlı)	(20 A)
20	–	–
21	ACG	10 A
22	Bütün gün ışıklar	10 A
23	–	–
24	Ön sensörlü kamera (isteğe bağlı)	(5A)
25	Sürücü kapısı kilidi	10 A
26	Yolcu tarafı kapı açma	10 A
27	Arka yolcu tarafında elektrikli cam	(20 A)
28	Sürücünün elektrikli camı	20 1
29	Ön aksesuarlar için elektrik prizi	20 1
30	Akıllı Giriş (akıllı giriş sistemi ile) Kullanılmıyor (akıllı giriş sistemi olmadan)	10 A –
31	Elektrikli yatırılabilen sürücü koltuğu (isteğe bağlı)	(20 A)
32	Isıtmalı ön koltuk (isteğe bağlı)	(20 A)
33	Elektrikli sürgülü sürücü koltuğu (isteğe bağlı)	(20 A)
34	VSA / ABS	10 A
35	SRS	10 A
36	–	–
37	–	–
38	Sürücü tarafı arka kapı kilidi	(10 A)
39	Sürücü kapısının kilidinin açılması	10 A

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Honda Civic (2018)

Motor bölmesindeki sigorta yerleşimi (2018)

Numara.	Korumalı devre	Amper
1	Elektrikli ayarlanabilir yolcu koltukları (isteğe bağlı), ısıtmalı arka koltuklar (SPOR modu olmadan), uyarlanabilir amortisör sistemi, ısıtmalı arka koltuklar (SPOR modu ile)	(60A) 60A
1	Soğutma fanı (2.0L)	(30A)
1	Soğutma fanı (1.5L)	(50A)
1	–	–
1	IG Main (akıllı giriş sistemi ile) Kullanılmıyor (akıllı giriş sistemi olmadan)	30 A –
1	Uzun far	30 1
1	pil	125 A
2	EPS	70 1
2	IG Main (30 A (akıllı giriş sistemi ile) / 50 A (akıllı giriş sistemi olmadan))	30A / 50A
2	Sigorta kutusu seçeneği (seçenek)	(40 A)
2	Sigorta kutusu	60 A
2	Ön silecek motoru	30 1
2	Ana kısa far	30 1
3	Arka buz çözücü	40 1
3	Marş motoru (akıllı giriş sistemi ile) Kullanılmıyor (akıllı giriş sistemi olmadan)	30 A –
3	Sigorta kutusu	40 1
3	ABS / VSA motoru	40 1
3	ABS/VSA FSR	40 1
3	Fan motoru	40 1
4	–	–
4	–	–
4	–	–
4	–	–
5	Fan	5 1
6	yıkayıcı	15 1
7	Ana FI	15 1
8	FI Alt	15 1
9	Işıkları durdur	10 A
10	Enjektör (1.5L)	(15A)
11	LAF	5A
12	ECU FI	10 A
13	Park lambaları	10 A
14	Risk	15 1
15	IG bobinleri	15 1
16	Şanzıman (Sürekli Değişken Şanzıman Modelleri)	(15A)
17	Bütün gün ışıklar	10 A
18	Korumak	10 A
19	ses	15 1
20	AMP sesi (seçenek)	(30A)
21	İç mekan ışıkları	10 A
22	Ön sis farları (isteğe bağlı)	(15A)
23	Klima kompresörü (isteğe bağlı)	(10 A)
24	korna çalmak	10 A
25	Sol far kısa huzmeli	10 A
26	Sağ kısa huzme	10 A
27	VB ACT (1.5L)	(10 A)
28	Sol uzun far	10 A
29	Sağ uzun far	10 A
30	–	–
31	Isıtmalı arka koltuklar (isteğe bağlı)	(15A)
32	Elektrikli sürgülü yolcu koltuğu (SPOR modu olmadan) Kullanılmıyor (SPOR modu ile)	(20 A) –
33	Elektrikli yatırılabilen yolcu koltuğu (SPOR modu olmadan) Uyarlanabilir sönümleme sistemi (SPOR moduyla)	(20A) 15A
34	–	–
35	–	–
36	–	–

2019

Yolcu bölmesi

Pano sigorta kutusu şeması: Honda Civic (2019)

Yolcu bölmesindeki sigorta yerleşimi (2019)

Numara.	Korumalı devre	Amper
1	Aksesuar	10 A
2	Kullanılmıyor (Akıllı giriş sistemli modeller) Tuş kilidi (Akıllı giriş sistemi olmayan modeller) (CVT modelleri)	(5A)
3	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller) Arka silecek (Çıkarılabilir çeki kancası olan modeller)	(10 A)
4	Ön sensörlü kamera (akıllı giriş sistemli modeller)	(5A)
4	Şanzıman (Akıllı Giriş Sistemi Olmayan Modeller) (CVT Modelleri)	(10 A)
5	Seçenek	(10 A)
6	SRS göstergesi	(10 A)
7	Metre	10 A
8	Benzin pompası	15 1
9	KLİMA	10 A
10	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller) Arka aksesuar prizi (Çıkarılabilir çeki kancası olan modeller)	(20 A)
11	Motor k10trolü	5 1
12	Yolcu tarafı kapı kilidi	10 A
13	Sürücü tarafı arka kapısının kilidinin açılması	(10 A)
14	Sürücü tarafı arka elektrikli cam	(20 A)
15	Elektrikli ön yolcu camı	20 1
16	Kilit	20 1
17	Şanzıman (Akıllı giriş sistemli modeller) (CVT modelleri)	(10 A)
17	Ön sensörlü kamera (akıllı giriş sistemi olmayan modeller)	(5A)
18	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller) Elektrikli ayarlanabilir sürücü koltuğu bel desteği (Çıkarılabilir çeki kancalı modeller)	(10 A)
19	açılır tavan	(20 A)
20	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller) Başlatıcı (Çıkarılabilir çeki kancası olan modeller)	(10 A)
21	ACG	10 A
22	Bütün gün ışıklar	(10 A)
23	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller) Arka sis lambası (Çıkarılabilir çeki kancası olan modeller)	(10 A)
24	Ön sensörlü kamera	(5A)
25	Sürücü kapısı kilidi	(10 A)
26	Yolcu tarafı kapı açma	10 A
27	Arka yolcu tarafında elektrikli cam	(20 A)
28	Sürücünün elektrikli camı	20 1
29	Ön aksesuarlar için elektrik prizi	20 1
30	Akıllı Giriş (Akıllı giriş sistemli modeller) Kullanılmıyor (Akıllı giriş sistemi olmayan modeller)	(10 A)
31	Elektrikli yatırılabilen sürücü koltuğu	(20 A)
32	Isıtmalı ön koltuk	(20 A)
33	Elektrikli sürgülü sürücü koltuğu	(20 A)
34	VSA / ABS	10 A
35	SRS	10 A
36	–	–
37	Kullanılmaz (Çıkarılabilir çeki kancası olmayan modeller) Seçenek (Çıkarılabilir çeki kancası olan modeller)	(10 A)
38	Sürücü tarafı arka kapı kilidi (çıkarılabilir çeki kancası olmayan modeller) Sürücü tarafı kapı kilidi (çıkarılabilir çeki kancası olan modeller)	(10 A)
39	Sürücü kapısının kilidinin açılması	(10 A)

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Honda Civic (2019)

Motor bölmesindeki sigorta yerleşimi (2019)

Numara.	Korumalı devre	Amper
1	Isıtmalı elektrikli arka koltuklar (SPORT modu olmayan modeller) (Sökülebilir çeki kancası olmayan modeller)	(60A)
1	Uyarlanabilir amortisör sistemi Arka koltuk ısıtması (SPORT modlu modeller) (Çıkarılabilir çeki kancası olmayan modeller)	60 A
1	Seçenek Bloğu 1 (Çıkarılabilir çekme kancalı modeller)	(60A)
1	Soğutma fanı (2.0L motor) (Çıkarılabilir çeki kancası olmayan modeller) DCDC 1 (Çıkarılabilir çeki kancası olan modeller)	(30A)
1	1 soğutma fanı (1,5L motor)	(50A)
1	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller) Premium Amp (Çıkarılabilir çeki kancası olan modeller)	(30A)
1	IG Main (Akıllı giriş sistemli modeller) (Sökülebilir çeki kancası olmayan modeller)	30 1
1	IG Main 2 (Akıllı giriş sistemli modeller) (Çıkarılabilir çeki kancalı modeller ) Kullanılmıyor (Akıllı giriş sistemi olmayan modeller)	(30A)
1	Uzun far	30 1
1	pil	125 A
2	EPS	70 1
2	IG Main (Sökülebilir çeki kancası olmayan modeller) IG Main 1 (Sökülebilir çeki kancası olan modeller)	30 A 50 A
2	Sigorta kutusu seçeneği	(40 A)
2	Sigorta kutusu (Çıkarılabilir çeki kancası olmayan modeller) Sigorta kutusu 1 (Çıkarılabilir çeki kancası olan modeller)	60 A
2	Ön silecek motoru	30 1
2	Ana kısa far	30 1
3	Arka buz çözücü	40 1
3	Marş (Akıllı giriş sistemli modeller ) – (Akıllı giriş sistemi olmayan modeller)	(30A)
3	Sigorta kutusu (Çıkarılabilir çeki kancası olmayan modeller) Sigorta kutusu 2 (Çıkarılabilir çeki kancası olan modeller)	40 1
3	ABS / VSA motoru	40 1
3	ABS/VSA FSR	40 1
3	Fan motoru	40 1
4	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller) PTC 4 (Çıkarılabilir çeki kancası olan modeller)	(40 A)
4	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller) PTC 4 (Çıkarılabilir çeki kancası olan modeller)	(40 A)
4	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller) PTC 4 (Çıkarılabilir çeki kancası olan modeller)	(40 A)
4	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller) PTC 4 (Çıkarılabilir çeki kancası olan modeller)	(40 A)
5	Fan	(5A)
6	yıkayıcı	15 1
7	Ana FI	15 1
8	FI Sub (Çıkarılabilir çekme kancası olmayan modeller)	15 1
8	Fren lambaları (Çıkarılabilir çekme kancalı modeller)	10 A
9	Fren lambaları (Çıkarılabilir çekme kancası olmayan modeller)	10 A
9	FI Sub (Çıkarılabilir çekme kancalı modeller)	15 1
10	Enjektör (1.5L motor)	(15A)
11	LAF	5 1
12	ECU FI	10 A
13	Park lambaları (Çıkarılabilir çekme kancası olmayan modeller)	10 A
13	Tehlike (Çıkarılabilir çeki kancalı modeller)	15 1
14	Tehlike (Sökülebilir çeki kancası olmayan modeller)	15 1
14	Isıtmalı arka koltuklar (çıkarılabilir çekme kancalı modeller)	(15A)
15	IG bobinleri	15 1
16	Şanzıman (CVT modelleri)	(15A)
17	Bütün gün ışıklar	(10 A)
18	Korumak	10 A
19	ses	(15A)
20	Audio AMP (Çıkarılabilir çeki kancası olmayan modeller)	(30A)
20	Park lambaları (Çıkarılabilir çekme kancalı modeller)	10 A
21	İç mekan ışıkları	10 A
22	Ön sis farları	(15A)
23	Klima kompresörü	(10 A)
24	korna çalmak	10 A
25	Sol far kısa huzme (Sökülebilir çeki kancası olmayan modeller) Kullanılmıyor (Çıkarılabilir çeki kancası olan modeller)	10 A
26	Sağ kısa far (çıkarılabilir çeki kancası olmayan modeller) Sol kısa far (çıkarılabilir çeki kancalı modeller)	10 A
27	VB ACT (1,5L motor) (Çıkarılabilir çeki kancası olmayan modeller) Sağ kısa far (Çıkarılabilir çeki kancalı modeller)	(10 A)
28	Sol uzun far (Sökülebilir çeki kancası olmayan modeller) Kullanılmıyor (Çıkarılabilir çeki kancası olan modeller)	10 A
29	Sağ uzun far (çıkarılabilir çeki kancası olmayan modeller) Sol uzun far (çıkarılabilir çeki kancalı modeller)	10 A
30	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller) Sağ uzun far (Çıkarılabilir çeki kancası olan modeller)	10 A
31	Isıtmalı arka koltuklar (çıkarılabilir çekme kancası olmayan modeller)	(15A)
31	Elektrikli sürgülü yolcu koltuğu (çıkarılabilir çekme kancalı modeller)	(20 A)
32	Elektrikli sürgülü yolcu koltuğu (SPORT modu olmayan modeller) (Çıkarılabilir çeki kancası olmayan modeller)	(20 A)
32	Kullanılmıyor (SPORT modlu modeller) (Çıkarılabilir çeki kancası olmayan modeller)	–
32	Elektrikli yatırılabilen yolcu koltuğu (çıkarılabilir çekme kancalı modeller)	(20 A)
33	Elektrikli yatırılabilen yolcu koltuğu (SPORT modu olmayan modeller) (Çıkarılabilir çeki kancası olmayan modeller)	(20 A)
33	Adaptif Sönümleme Sistemi (SPORT modlu modeller) (Sökülebilir çeki kancası olmayan modeller)	15 1
33	VB ACT (Çıkarılabilir çekme kancalı modeller)	(5A)
34	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller)	–
35	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller)	–
36	Kullanılmıyor (Çıkarılabilir çeki kancası olmayan modeller)	–
