Bu yazıda 2012’den 2015’e kadar üretilen 9uncu nesil Honda Civic’i ele alıyoruz. Burada
İçindekiler
Honda Civic 2012-2015 Sigorta Düzenlemesi
Sigorta kutusu konumu

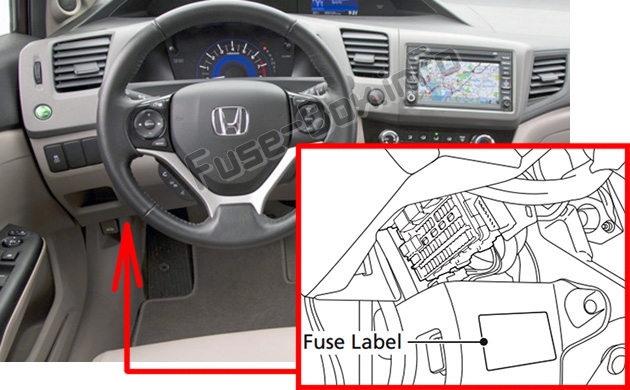

Yolcu bölmesi
Gösterge panelinin altında bulunur.
Sigorta yerleri yan panele yapıştırılmış etikette gösterilmiştir.

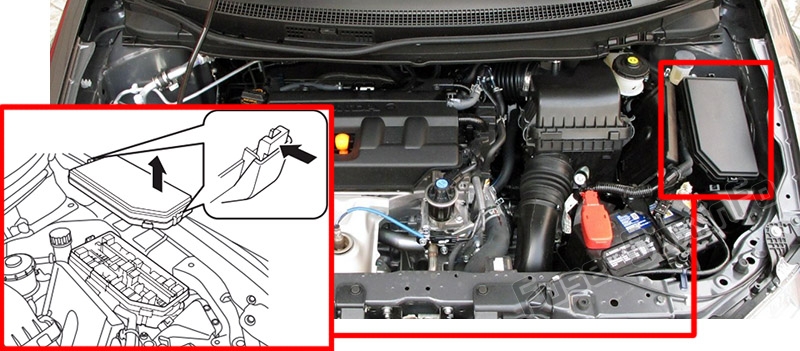

Makine bölümü
Fren hidroliği deposunun yanında bulunur.
Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.
Sigorta kutusu şemaları
2012, 2013
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012, 2013)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | – | – |
| 2 | ACG | 15 1 |
| 3 | SRS | 10 A |
| 4 | Benzin pompası | 15 1 |
| 5 | Metre | 7,5 A |
| 6 | Elektrikli pencere | 7,5 A |
| 7 | VB SOL (seçenek) | (15A) |
| 8 | Kapı kilidi motoru 2 (kilit açma) | 15 1 |
| 9 | Kapı kilidi motoru 1 (kilit açma) | 15 1 |
| 10 | – | – |
| 11 | açılır tavan | (20 A) |
| 12 | Aksesuarlar için elektrik prizi (orta k10sol) (isteğe bağlı) | (15A) |
| 13 | – | – |
| 14 | Isıtmalı koltuklar (isteğe bağlı) | (15A) |
| 15 | Sürücü kapısı kilitleme motoru (kilit açma) (isteğe bağlı) | (10 A) |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | CAC | 7,5 A |
| 20 | ACC tuş kilidi | 7,5 A |
| 21 | Bütün gün ışıklar | 7,5 A |
| 22 | BURADA | 7,5 A |
| 23 | – | – |
| 24 | ABS / VSA | 7,5 A |
| 25 | – | – |
| 26 | – | – |
| 27 | Aksesuarlar için elektrik prizi (ön) | 15 1 |
| 28 | yıkayıcı | 15 1 |
| 29 | ÇANTA | 7,5 A |
| 30 | Sürücü kapısı kilitleme motoru (kilitleme) (isteğe bağlı) | (10 A) |
| 31 | – | – |
| 32 | Kapı kilidi motoru 2 (kilitleme) | 15 1 |
| 33 | Kapı kilidi motoru 1 (kilit) | 15 1 |
| 34 | Küçük ışıklar | 7,5 A |
| 35 | Aydınlatma | 7,5 A |
| 36 | – | – |
| 37 | – | – |
| 38 | Sol uzun far | 10 A |
| 39 | Sağ uzun far | 10 A |
| 40 | TPMS (seçenek) | (7,5 A) |
| 41 | Kilit | 20 1 |
| 42 | Sürücünün elektrikli camı | 20 1 |
| 43 | Arka yolcu tarafında elektrikli cam | (20 A) |
| 44 | Ön yolcu tarafında elektrikli cam | 20 1 |
| 45 | Sürücü tarafı arka elektrikli cam | (20 A) |
| 46 | silecek | 30 1 |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2012, 2013)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | EPS | 70 1 |
| 1 | – | – |
| 1 | ABS / VSA motoru | 30 1 |
| 1 | ABS/VSA FSR | 30 1 |
| 1 | – | – |
| 1 | Eriyebilir anapara | 100A |
| 2 | IG anapara | 50 A |
| 2 | Ana sigorta kutusu | 60 A |
| 2 | Ana sigorta kutusu 2 | 60 A |
| 2 | ana deniz feneri | 30 1 |
| 2 | – | – |
| 2 | Arka buğu çözücü | 30 1 |
| 2 | – | – |
| 2 | Fan | 40 1 |
| 2 | – | – |
| 2 | Fan alt motoru | 20 1 |
| 2 | Ana fan motoru | 20 1 |
| 3 | – | – |
| 4 | Sol far kısa huzmeli | 10 A |
| 5 | Başlatıcı DIAG, ST MG | 7,5 A |
| 6 | Sağ kısa huzme | 10 A |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Yağ seviyesi | 7,5 A |
| 12 | Sis farları (isteğe bağlı) | (20 A) |
| 13 | Elektrikli sürgülü sürücü koltuğu (isteğe bağlı) | (20 A) |
| 14 | Risk | 10 A |
| 15 | FI Alt | 15 1 |
| 16 | IG bobinleri | 15 1 |
| 17 | Durmak | 15 1 |
| 18 | korna çalmak | 10 A |
| 19 | Ampli Premium (seçenek) | (20 A) |
| 20 | INJ | (15A) |
| 21 | IGP | 15 1 |
| 22 | DBW | 15 1 |
| 23 | H / L LO | 20 1 |
| 24 | Elektrikli yatırılabilen sürücü koltuğu (isteğe bağlı) | (20 A) |
| 25 | MG debriyaj | 7,5 A |
| 26 | – | – |
| 27 | KÜÇÜK | 20 1 |
| 28 | İç mekan ışıkları | 7,5 A |
| 29 | Destek olmak | 10 A |
2014, 2015
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014, 2015)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | Seçenek HAC (seçenek) | (20 A) |
| 2 | ACG | 10 A |
| 3 | SRS | 10 A |
| 4 | Benzin pompası | 15 1 |
| 5 | Metre | 7,5 A |
| 6 | Elektrikli pencere | 7,5 A |
| 7 | VB SOL (seçenek) | (15A) |
| 8 | Kapı kilidi motoru 2 (kilit açma) | 15 1 |
| 9 | Kapı kilidi motoru 1 (kilit açma) | 15 1 |
| 10 | – | – |
| 11 | Sunroof (isteğe bağlı) | (20 A) |
| 12 | Aksesuarlar için elektrik prizi (orta k10sol) (isteğe bağlı) | (20 A) |
| 13 | – | – |
| 14 | Isıtmalı koltuklar (isteğe bağlı) | (15A) |
| 15 | Sürücü kapısı kilitleme motoru (kilit açma) (isteğe bağlı) | (10 A) |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | CAC | 7,5 A |
| 20 | ACC tuş kilidi | 7,5 A |
| 21 | Bütün gün ışıklar | 7,5 A |
| 22 | BURADA | 7,5 A |
| 23 | HAC (isteğe bağlı) | (7,5 A) |
| 24 | ABS / VSA | 7,5 A |
| 25 | ACC (seçenek) | (7,5 A) |
| 26 | – | – |
| 27 | Aksesuarlar için elektrik prizi (ön) | 20 1 |
| 28 | yıkayıcı | (15A) |
| 29 | ÇANTA | 7,5 A |
| 30 | Sürücü kapısı kilitleme motoru (kilitleme) (isteğe bağlı) | (10 A) |
| 31 | AKILLI (seçenek) | (10 A) |
| 32 | Kapı kilidi motoru 2 (kilitleme) | 15 1 |
| 33 | Kapı kilidi motoru 1 (kilit) | 15 1 |
| 34 | Küçük ışıklar | 7,5 A |
| 35 | Aydınlatma | 7,5 A |
| 36 | – | – |
| 37 | – | – |
| 38 | Sol uzun far | 10 A |
| 39 | Sağ uzun far | 10 A |
| 40 | TPMS (seçenek) | (7,5 A) |
| 41 | Kilit | 20 1 |
| 42 | Sürücünün elektrikli camı | 20 1 |
| 43 | Arka yolcu tarafında elektrikli cam | (20 A) |
| 44 | Ön yolcu tarafında elektrikli cam | 20 1 |
| 45 | Sürücü tarafı arka elektrikli cam | (20 A) |
| 46 | silecek | (30A) |
| – | STS (seçenek) | (7,5 A) |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014, 2015)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | EPS | 70 1 |
| 1 | – | (40 A) |
| 1 | ABS / VSA motoru | 30 1 |
| 1 | ABS/VSA FSR | 30 1 |
| 1 | Silecek motoru (akıllı giriş sistemi ile) / – (akıllı giriş sistemi olmadan) |
30A / (30A) |
| 1 | Eriyebilir anapara | 100A |
| 2 | IG anapara | 30 A (akıllı giriş sistemi ile) / 50 A (akıllı giriş sistemi olmadan) |
| 2 | Ana sigorta kutusu | 60 A |
| 2 | Ana sigorta kutusu 2 | 60 A |
| 2 | ana deniz feneri | 30 1 |
| 2 | ST MG anahtarı (akıllı giriş sistemli) / – (akıllı giriş sistemsiz) |
30A / (30A) |
| 2 | Arka buğu çözücü | 30 1 |
| 2 | IG Main 2 (akıllı giriş sistemi ile) / – (akıllı giriş sistemi olmadan) |
30A / (30A) |
| 2 | Fan | 40 1 |
| 2 | – | (30A) |
| 2 | Fan alt motoru | 20 1 |
| 2 | Ana fan motoru | 20 1 |
| 3 | – | – |
| 4 | – (akıllı giriş sistemi ile) | |
| 4 | Sol far kısa huzme (akıllı giriş sistemi olmadan) | 15 1 |
| 5 | BAŞLANGIÇ DIAG (akıllı giriş sistemi ile) | 7,5 A |
| 5 | ST MG (akıllı giriş sistemi olmadan) | 7,5 A |
| 6 | – (akıllı giriş sistemi ile) | – |
| 6 | Sağ kısa far (akıllı giriş sistemi olmadan) | 15 1 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Yağ seviyesi | 7,5 A |
| 12 | Sis farları (isteğe bağlı) | (20 A) |
| 13 | Elektrikli sürgülü sürücü koltuğu (isteğe bağlı) | (20 A) |
| 14 | Risk | 10 A |
| 15 | FI Alt | 15 1 |
| 16 | IG bobinleri | 15 1 |
| 17 | Durmak | 15 1 |
| 18 | korna çalmak | 10 A |
| 19 | Ampli Premium (seçenek) | (20 A) |
| 20 | Sağ kısa far (akıllı giriş sistemi ile) | 15 1 |
| 20 | Enjeksiy10 (opsiy10) (akıllı giriş sistemi olmadan) | (15A) |
| 21 | IGP | 15 1 |
| 22 | DBW | 15 1 |
| 23 | Sol far kısa huzmeli (akıllı giriş sistemli) | 15 1 |
| 23 | Kısa far (akıllı giriş sistemi olmadan) | 20 1 |
| 24 | Elektrikli yatırılabilen sürücü koltuğu (isteğe bağlı) | (20 A) |
| 25 | MG debriyaj | 7,5 A |
| 26 | Yıkayıcı (akıllı giriş sistemli) | 15 1 |
| 26 | – (akıllı giriş sistemi olmadan) | – |
| 27 | KÜÇÜK | 20 1 |
| 28 | İç mekan ışıkları | 7,5 A |
| 29 | Destek olmak | 10 A |
